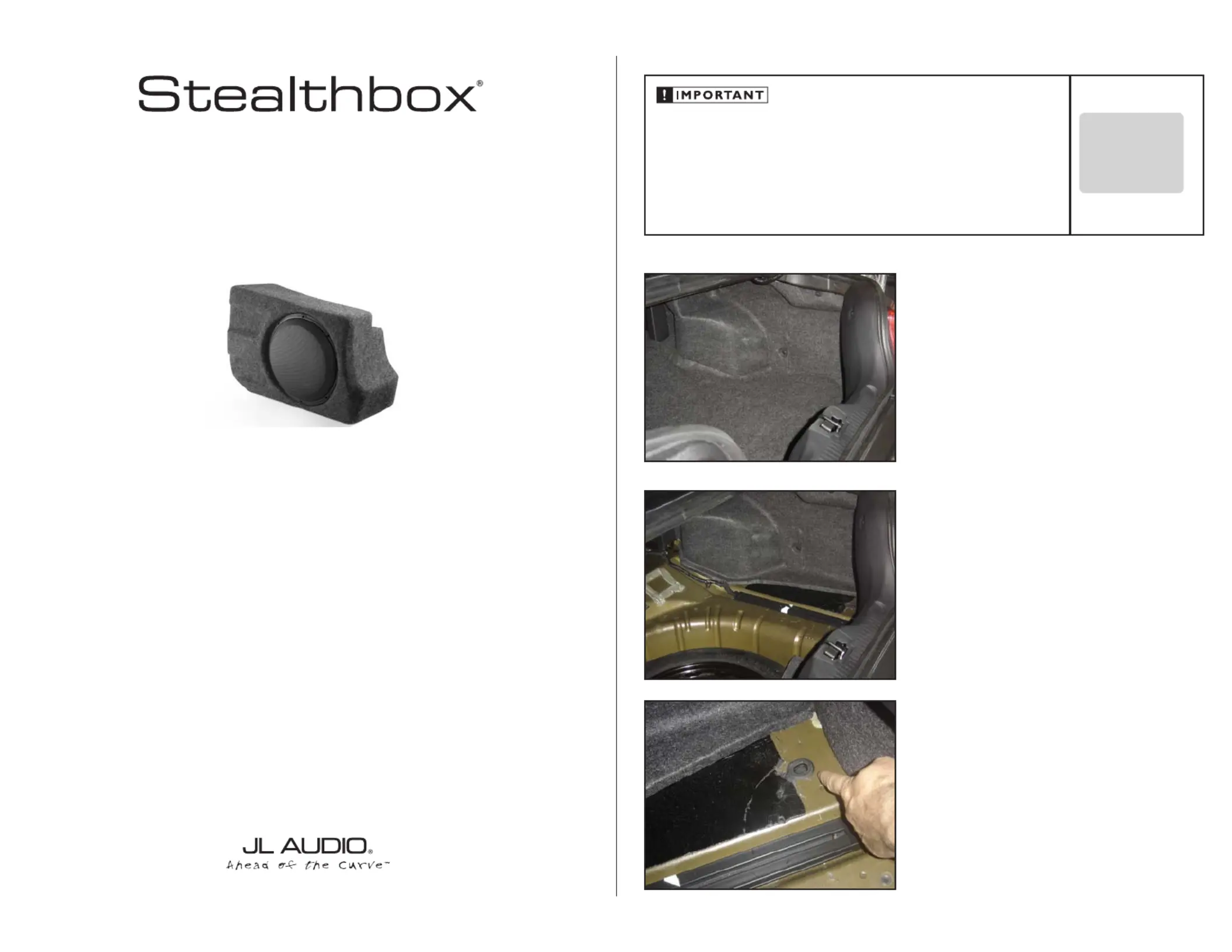

I n s t a l l a t I o n G u I d e
for the
SB-F-MUCUPE2/13W3v3
sKu#94465
2010+
Thank you for choosing a JL Audio Stealthbox
® for your automotive sound system. With proper
installation, your new vehicle-specific enclosed subwoofer system will deliver years of listening pleasure.
We strongly recommend that you have your new Stealthbox
® installed by your authorized JL Audio
dealer. The installation professionals employed by your dealer have the necessary tools and experience
to disassemble and reassemble your vehicle properly. Also, keep in mind that your warranty coverage
extends to 2 years if your system is installed or approved by your authorized JL Audio dealer. If you
prefer to perform your own installation, please read this installation guide completely
before beginning the process.
If you choose to perform the installation yourself, it is absolutely vital that
the Stealthbox ® be properly mounted to the vehicle according to these
instructions. Failure to mount the enclosure properly presents two problems:
1) The sub-bass performance will suffer due to the movement of the enclosure
caused by the force exerted by the woofer(s).
2) A loose enclosure presents a serious safety hazard in the event of a collision
or sudden deceleration.
s t e P 1
Empty out the trunk of the car so that you have a clean area
to work in.
Continued on Next Page
s t e P 2
Remove the trunk floor covering.
s t e P 3
Remove the rubber body grommet towards the back of the
floor as indicated.
SB-F-MUCUPE2/13W3v3 INSTR_SKU# 011004
InstallatIon
d I F F I C u lt Y :
25
out
oF
estImated tIme:
1 HouR
Continued on Next Page
SB-F-MUCUPE2/13W3v3 INSTR_SKU# 011004

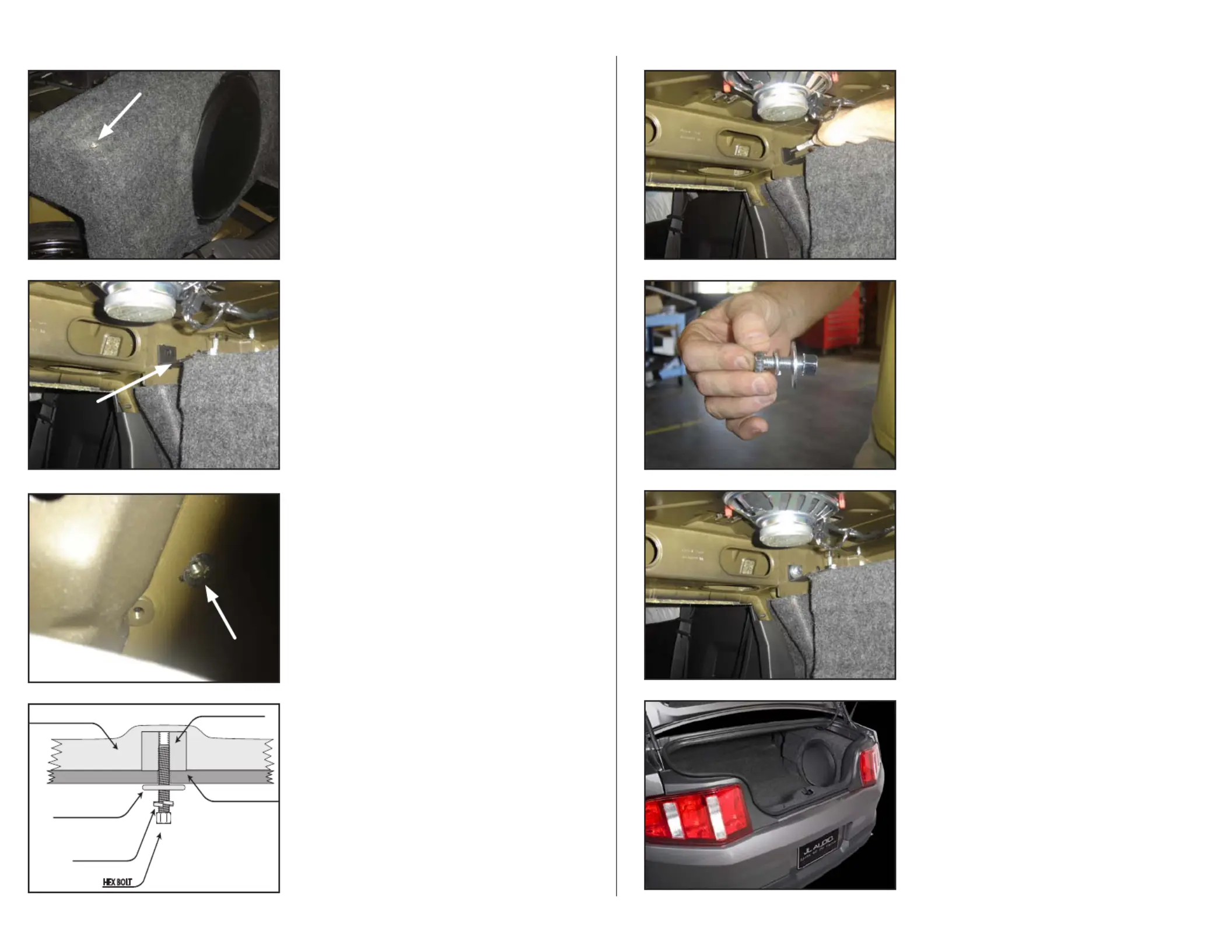

D E T A I L
S T E P 6
From under the vehicle, start the Hex Head Bolt, Split Lock
Washer and Fender Washer (see DETAIL Below) into the
threaded insert in the bottom of the Stealthbox®. DO NOT
TIGHTEN AT THIS TIME!
S T E P 5
Once the enclosure has been rotated into place, fasten the
included Custom Bracket using the Hex Head Bolt, Split Lock
Washer and Fender Washer as shown on enclosure.
S T E P 4
Set the enclosure into the trunk on the passenger side of
the car, familiarize yourself with the location of the threaded
insert at the front top of the enclosure. Rotate the enclosure
into place.
Page 2 • JL Audio, Inc 2009
Install hardware as shown through the Bracket and the hole
drilled in Step 7.
C O N G R A T U L A T I O N S !
You have completed the installation for this model!
Enjoy your new Stealthbox®!
Please refer to the Power Recommendation section for an
amplifier recommendation and basic set-up help.
Tighten the hardware installed in Step 8 and the hardware
from below the car installed in Step 6. Re-install floor cover-
ing, you may need to fold it where the Stealthbox® now sits.
Push the enclosure back into the side until it is snug in place,
Mark the spot where the bracket lines up with seat brace
structure, drill a 1/2” hole.
Before drilling, always make sure that you are not
going to be drilling into any gas lines, brake lines,
tires, transmission lines, electrical wiring, exhaust
systems or anything else that might cause a
reduction in your weekly pay.
Always wear eye protection when drilling!
STEALTHBOX WALL THREADED INSERT
VEHICLE SHEET METAL
FENDER WASHER
LOCK WASHER
HEX BOLT
SB-F-MUCUPE2/13W3v3 INSTR_SKU# 011004
Page 3• JL Audio, Inc 2009
All specifications are subject to change without notice. “JL Audio®” and the JL Audio logo, “Stealthbox” and the Stealthbox logo are registered
trademarks of JL Audio, Inc. “Ahead of the Curve” and its respective logo is a trademark of JL Audio, Inc.
JLA-SKU# 011004 10.09.2009 • Printed in USA • ©2008 JL Audio, Inc. • U.S. PATENTS: #5,734,734 #5,949,898 #6,118,884 #6,229,902 #6,243,479
#6,294,959 #6,501,844 #6,496,590 #6,441,685 #5,687,247 #6,219,431 #6,625,292 #D472,891 #D480,709 Other U.S. & Foreign patents pending.
For more detailed information please visit us online at www.jlaudio.com.
(954) 443-1100
w w w . j l a u d i o . c o m
1 0 3 6 9 N O R T H C O M M E R C E P A R K W A Y • M I R A M A R , F L O R I D A • 3 3 0 2 5 • U S A
I N C L U D E D H A R D W A R E
3) 3/8-16x1-1/4” Hex Head Bolt 3) 3/8x1-1/4” Fender Washer
3) 3/8” Split Lock Washer 1) Custom Bracket
1) 3/8x16 Locking Nut
S P E C I F I C A T I O N S
Enclosure Type: Acoustic Suspension (sealed)
Driver Type: 13W3v3-4
Nominal Impedance: 4 ohms
Continuous Power Handling: 600 watts

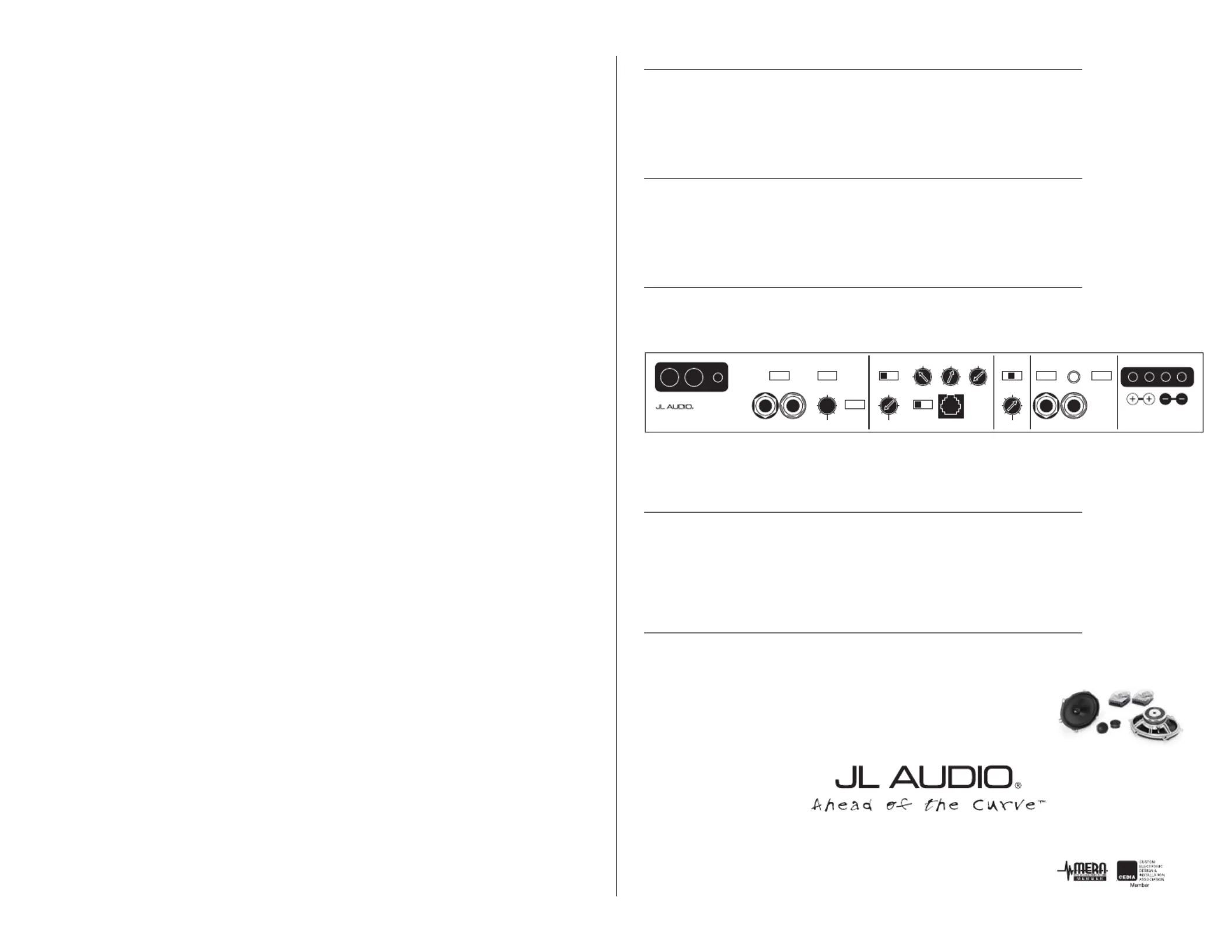

P O W E R R E C O M M E N D A T I O N
JL Audio recommends high quality amplifiers such as the JL Audio HD900/5, 500/1v2 or J2 500.1. The diagram
below shows the recommended crossover, infrasonic filter and equalizer settings for the 500/1v2. If another
amplifier is being used, please reference this illustration and use similar settings on that amplifier.
All JL Audio amplifiers are very versatile audio components. Please consult the owner’s manual for even more
detailed information about installing and tuning your amplifier.
C O N N E C T I O N S
Using quality power, signal and speaker wire is essential in ensuring the performance of your Stealthbox®.
JL Audio recommends using a 4 AWG power kit such as the XC-PCS4-1B for your Stealthbox® amplifier, other
kits are available should you be using more than one amplifier. Signal wire such as the JL Audio Premium
Audio Interconnect Cables should be used that will provide signal for both channels of the amplifier. JL Audio
reccommends using 12AWG speaker wire for subwoofers such as our XC-BCS12-25.
M I D / H I G H F R E Q U E N C Y D R I V E R F I T M E N T
A variety of JL Audio coaxial and component systems will fit in the factory speaker locations of you vehicle.
Front Speaker Size / Location: 5”x 7” / 6”x 8”- Front Doors
Fits JL Audio Models: TR570-CXi, C2-570x, C3-570, C5-570, C5-570x & ZR570-CSi
Rear Speaker Size / Location: 5”x 7” / 6”x 8”- Rear Door
Fits JL Audio Models: TR570-CXi, C2-570x, C3-570, C5-570, C5-570x & ZR570-CSi
+12VDC Ground Remote Preamp Output Section Infrasonic Filter “Q” Center Freq. Boost (dB) Amp LP Filter
Advanced
Bass
Control
Amplifier Input Section Subwoofer Output
MONO OUT PUT O NLY
Left Output Right Output Left Ch. Right Ch.Filt er Freq. (Hz) Filt er Freq. (Hz)Infrasonic Freq. (Hz) Remote Bass Port
Full Range |
Amp Filter |
Out Filter
Output Mode Filt er Slope Mode Mode | Slope Input Voltage Input Sens. Signal Sensing
12dB|
24dB
Filt er Mode
LP |
HP
Bass EQ
Off
|
On
Off |
12dB |
24dB Low |
High Off |
OnOff |
On
40
45
55 65 80
100
200 15
18
22 30 45
55
60 40
45
55 65 80
100
200
0.5
0.7
1.1 1.6 2.7
4.3 20
25
30 40 60
75
80 0
+4 +10 +13
+15
500 /1v2
Monoblock Subwoofer Amplifier
