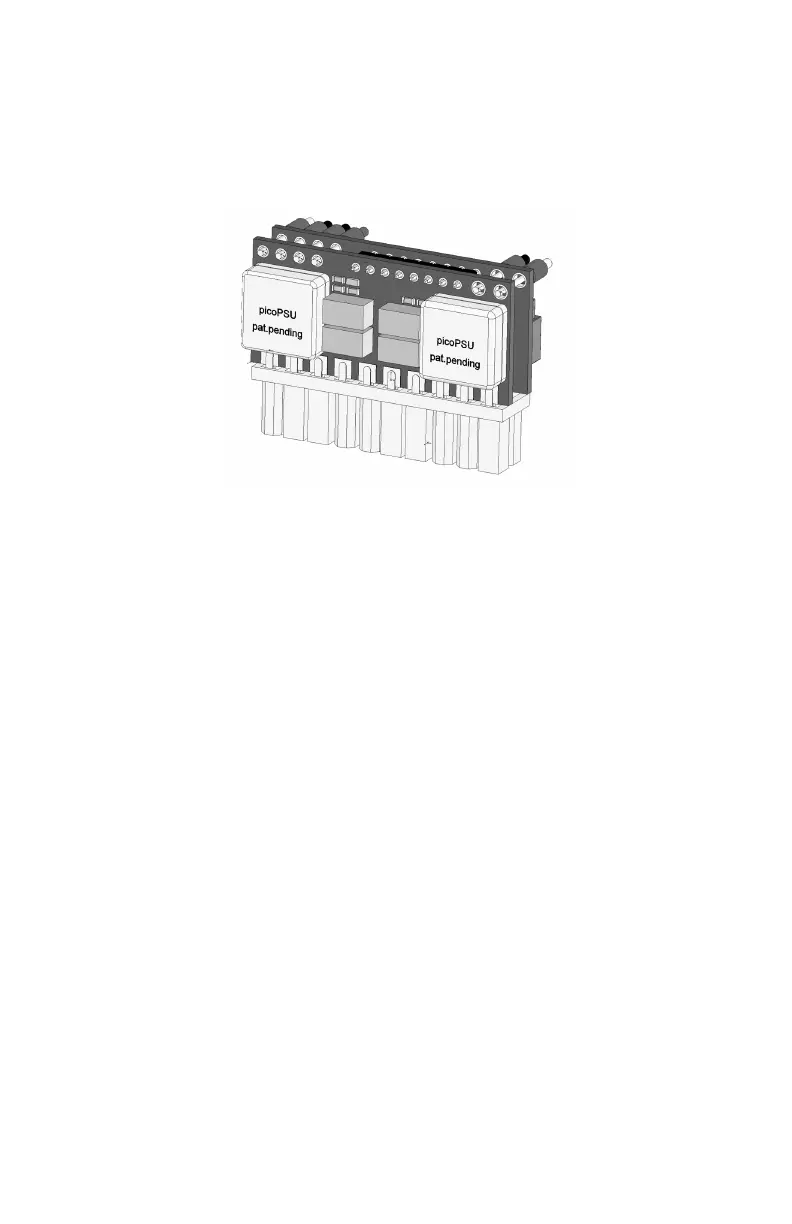

picoPSU-120-WI-25
12-25V, 120Watt
ATX Power Supply
Quick Installation Guide
Version 1.0b
P/N picoPSU-120-WI-25
Mini-Box.com ATX DC-DC Converter Series
Introduction
The picoPSU-120-WI-25 is a small yet powerful and fully compliant
ATX power supply designed to power a wide variety of motherboard
from a single 12-25V unregulated power source.
The picoPSU-120-WI-25 is the only “plug-in” wide input range power
supply solution for general purpose low power motherboards.
Compatible with most VIA C3/C7 CPUs M/B and with Pentium-M /
Core Duo boards, picoPSU-120-WI-25 provides cool, 100% silent
power for your system. The PICOPSU-120-WI-25 has many
advantages over a regular power supply:
-Smallest ATX PSU to date
-100% silent operation
-Low heat dissipation with combined efficiency over 94%
-Plugs directly into the motherboard’s power connector, no cable mess
Quick installation Instructions
The PICOPSU-120-WI-25 has been specifically designed for the Mini-
ITX form factor, thus eliminating the need for ATX power cables. It is
also 1U compliant – height will not exceed the 1U formfactor.

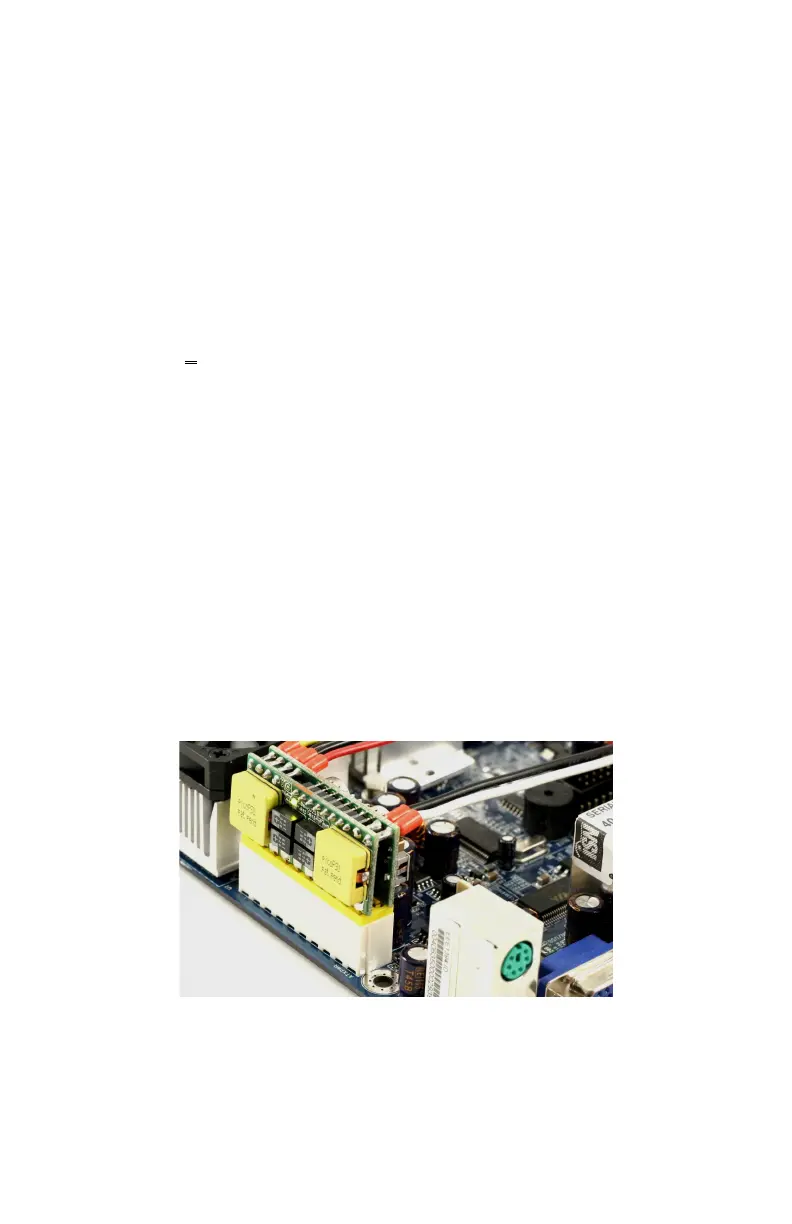

1) After the picoPSU module was ‘snapped in’, hook the hard
drive power or floppy power to your floppy/hard drives. If
more hard drives or floppy connectors are needed, use a
HDD/floppy “Y” splitter cable.
2)
picoPSU-120-WI-25 Quick Installation Guide Page 2
Mini-Box.com ATX DC-DC Converter Series
2) Connect a 12-25VDC power adapter (peak should not exceed
26.5V) to the input connector.
3) Turn on the PC using the motherboard ON/OFF switch
Typical configuration
The picoPSU-120-WI-25 has been tested with all mini-ITX board under
virtually any disk/floppy/CDROM/PCI configuration.
Removing the picoPSU-120-WI-25
In order to remove the picoPSU you must release the power connector
latch and then remove the unit. Gently lift the picoPSU out from the
ATX connector, by grabbing from the picoPSU PCB, not from
components or the wire harness.
Specifications, picoPSU-120-WI-25, 120Watts DC-DC ATX PSU
Power Ratings (Max Load = 120 Watts)
Volts (V) Max Load (A) Peak Load (A) Regulation %
5V 6A 8A +/- 1.5%
5VSB 1.5A 2A +/- 1.5%
3.3V 6A 8A +/- 1.5%
-12V 0.1A 0.1A +/- 5%
12V 6A 8A +/- 3%
At max load, forced air ventilation is required. For fanless operation and/or high V(In) de-rate
the combined output of the 3.3, 5V and 12V rails by ~20-40%. Peak load should not exceed 60
seconds.
Efficiency Ratings, 3.3 and 5V rail @ 16V input
CH1=5V Efficiency (%) CH2=3.3V Efficiency (%)
1A 86% 1A 85%
3A 94% 3A 93%
5A 96% 5A 95%
8A 93% 8A 91%
picoPSU-120-WI-25 Quick Installation Guide Page 3
