INSTRUCTION MANUAL
ENGLISH
VDV500-920
Digital Toner-Pro a
Digital Probe-Pro K
FRANÇAIS
p. 21
ESPAÑOL
pág. 11
•
TRACE INDIVIDUAL
OR PAIRED WIRES
•
TRACE SHORTED
OR CONNECTED WIRES
VIA DIGITAL TONING
•
TEST RJ11, RJ12, AND RJ45
•
DETECTS CONTINUITY AND P
•
3 DISTINCT TONES
(2 CONSTANT, 1 ALTERNATIN
•
EASY-TO-UNDERSTAND
STATUS LED
s
•
SEND TONES ON
SHORTED OR
CONNECTED WIRES
VIA DIGITAL TONIN
•
PERFORM
PIN-TO-PIN
MAPPING
•
REPLACEABLE
PROBE TIP
VDV500-223
VDV500-163
2
ENGLISH
GENERAL SPECIFICATIONS - VDV500-163 DIGITAL TONER-PRO
The Klein Tools VDV500-163 Digital Toner-Pro is a professional-series
analog and digital tone generator for wire identification, wire tracing and
wire pair identification. It features several tone frequencies and strong
power output for tracing wires.
•
Operating Altitude:
6562 ft. (2000 m) maximum
•
Relative Humidity:
10% – 90% non-condensing
•
Operating Temp:
32° to 122° F (0° to 50°C)
•
Storage Temp:
-4° to 140°F (-20° to 60°C)
•
Dimensions:
4.65" × 2.52" × 1.10" (118 × 64 × 28 mm)
•
Weight:
5.29 oz. (150 g) including batteries
•
Battery Type:
4 × 1.5V AAA Alkaline
•
Battery Life: Active:
20 hours
Standby/Storage:
3 years
•
Auto-Power Off:
After 60 minutes of inactivity
•
Analog Tones:
Constant:
1000Hz, 1500Hz
Alternating:
1000Hz/1500Hz
•
Tone Power:
8dBm
•
Continuity Indication
Less than 10kΩ
•
Voltage Protection: Test Mode:
60V
Tone Mode:
20V through external 600Ω
Specifications subject to change.
T17
T12
T16

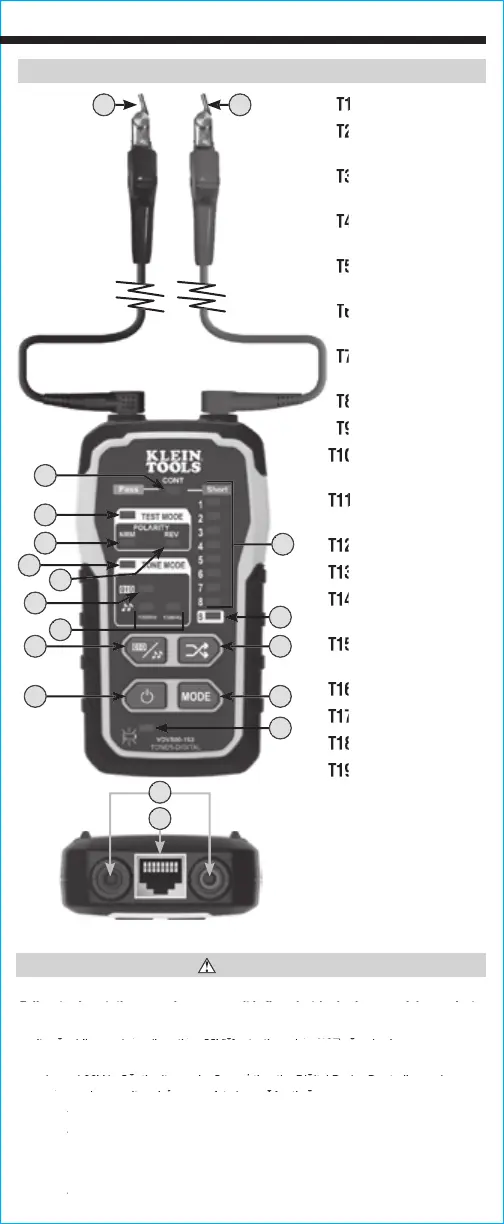

FEATURE DETAILS - VDV500-163 DIGITAL TONER-PRO
SYMBOLS - VDV500-163 DIGITAL TONER-PRO
Warning or Caution
Conformité Européenne:
Conforms with European
Economic Area directives
Always wear approved
eye protection
UKCA:
UK Conformity Assessment
Do NOT use on
energized circuits
WEEE:
Electronics disposal
Read instructions
3
TEST MODE Indicator
2
"NRM" (Normal)
Polarity Indicator
3
"REV" (Reverse)
Polarity Indicator
4
"CONT" (Continuity)
Indicator
5
TONE MODE
Indicator
6
Analog Tone
Frequency Indicators
7
Digital/Analog Tone
Button
8
Mode button
9
Power On/Off Button
0
Pin/Pair Selection
Button
Battery Status
Indicator
2
Lanyard Slot
3
Digital Tone Indicator
4
Red ABN (Angled
Bed-of-Nails) Test Clip
5
Black ABN (Angled
Bed-of-Nails) Test Clip
6
Battery Cover
7
Battery Cover Screw
8
Wire Map Indicator
9
Shield Indicator
T20
Test Lead Inputs
T21
RJ45 Port
T1
T10
T11
T19
T8
T2
T3
T5
T7
T13
T9
T4
FEATURE DETAILS - VDV500-163 DIGITAL TONER-PRO
T15
T14
T6
T18
WARNINGS
To ensure safe operations and service of the instruments, follow these instructions.
Failure to observe these warnings can result in re, electric shock, severe injury or death.
•
The Digital Toner-Pro, test leads, and Digital Probe-Pro, are designed for use on extra-low
voltage cabling systems (less than 60V) for testing when
NOT
energized.
•
The maximum voltage across ABN Test Clips of the Digital Toner-Pro is 60V in Tes
mode, and 20V in Continuity mode. Connecting the Digital Probe-Pro to live mains AC
power may damage it and pose a safety hazard for the user
•
DO NOT
use instruments if they are wet, as it could pose a shock hazard
•
DO NOT
use instruments if they are damaged in any way
•
Turn off instruments and disconnect all ABN Test Clips before attempting to replace batteries
•
The battery door must be in place and secure before you operate the instrument
•
DO NOT
open the case, other than the battery compartment
