Oldal 1/17
www.kleintools.com
Instruction
Manual
TONEcube &
PROBEplus
VDV500-051 &
VDV500-060
ENGLISH
Português pg. 17
Español pg. 9
Français p. 25
2
ENGLISH
TONEcube & PROBEplus
Instruction Manual
TONEcube FEATURES
The Klein Tools TONEcube is a professional series tone generator for wire
tracing. It features several tone frequencies and strong power output to
assist in tracing wire.
• Five different tone sounds selectable by tone switch.
• Constant output level over useful battery life.
• Tone auto-off after 1.5 hours.
• No battery drain in continuity mode with leads open.
• Separate status LEDs for normal and reverse line polarity.
• Tone operates in either continuity or status modes.
• Modular plug for direct connection to phone jacks.
• Alligator clips for wire connection.
• Sliding momentary tone switch prevents accidental activation.
• Battery low indication.
• Lanyard attachment loop.
TONEcube GENERAL SPECIFICATIONS
• Dimensions: 2.75" x 2.5" x 1.42" (6.99 x 6.35 x 3.61 cm)
• Weight: 7.0 oz. (200 grams) with battery
• Operating Temperature: 0°C to 50°C / 32°F to 122°F
• Storage Temperature: -20°C to 60°C / -4°F to 140°F
• Humidity: 10% to 90%, non-condensing
• Altitude: 10,000 feet (3,000 meters) maximum
• Battery Life: 9V alkaline battery - typical
• Standby: 4 years
• Active: 120 hours
• Tone Sounds: high-warble, low-warble, mono, ascending, descending
• Continuity Indication: less than 10k
Ω
• Voltage Protection:
• Status Mode: 60 Volts
• Continiuity Mode: 20 Volts through external 600Ω
• Tone Power:
8dBm (into 600 until battery low)Ω
PROBEplus FEATURES
The Klein Tools PROBEplus is a professional series tone tracer for wire
tracing and cable identification. It features digital volume control and a loud
built-in speaker to assist you in tracing and identifying wire.
• Tap power button to toggle on/off: continuously holding down the
power button is optional.
• Hold on/off button to power on; release to power off.
• Digital volume control.
• Tone detection LED.
• Amplifier overload LED.
• Battery Low Indication.
• External tip replacement.
• Lanyard attachment loop.
4
ENGLISH

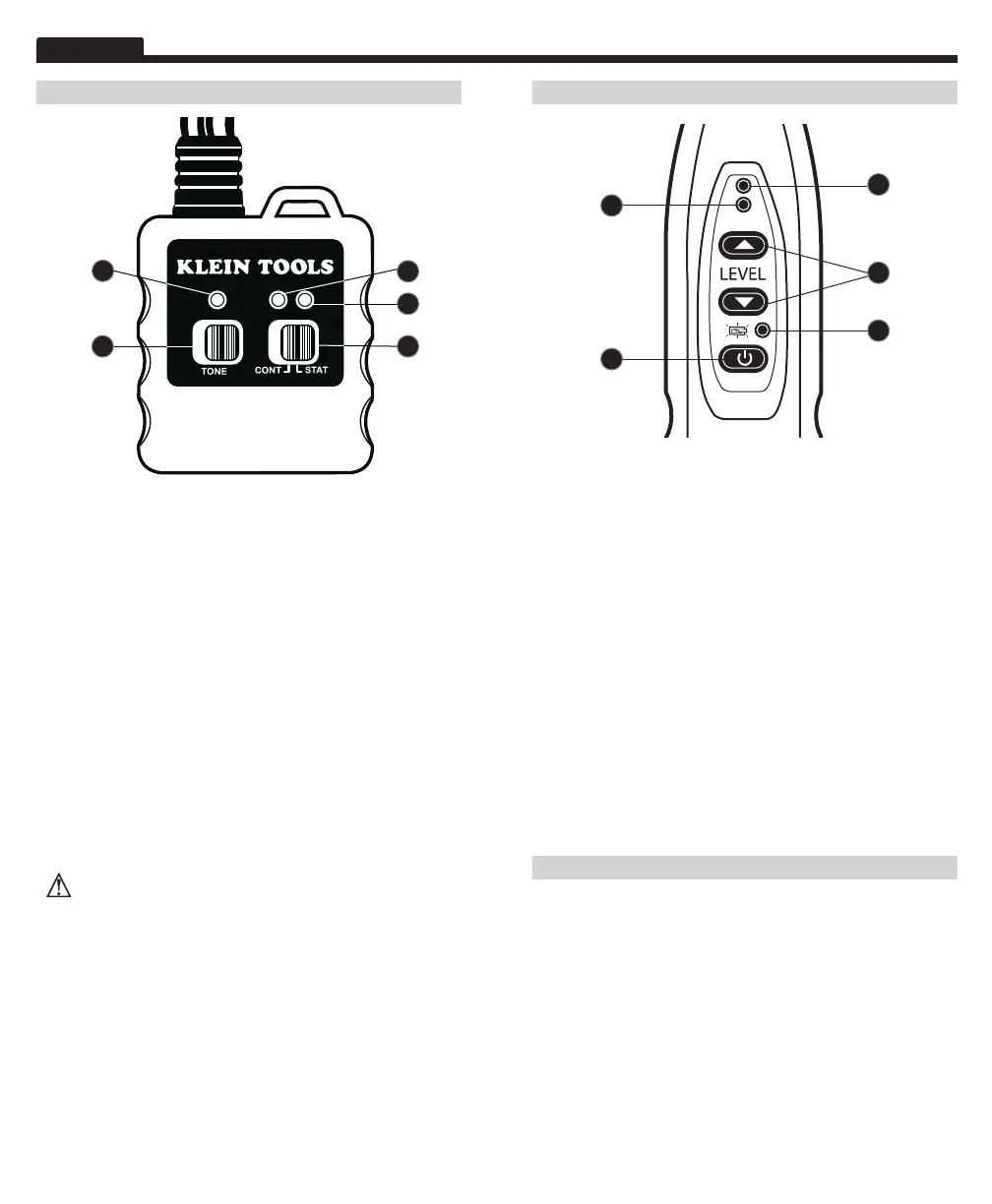

TONEcube FRONT PANEL
• LEDs
1. Tone LED: Flashes once per second when tone is on. Flashes
rapidly when battery is low. Toggles one second on and one second
off when tone cadence is changing.
2. NRM (Normal): Green LED is on when a DC voltage is present
with normal polarity of a phone line in status mode. Both LEDs are
on if AC voltage.
3. REV (Reverse): Red LED is on when DC voltage is present with
reverse polarity of a phone line in status mode. REV lights with low
resistance across clips in continuity mode. Both LEDs are on if AC
Voltage.
• Switches
4. TONE: This switch is a momentary slide switch. When slid to the
left for a short duration, it toggles between tone on and off. If held
on, it begins to send different tone sounds in sequence until the
switch is released, setting the tone style.
5. CONT-STAT: This slide switch configures the status LEDs (NRM
and REV) to indicate voltage and polarity, the STATUS position, or
continuity on the REV LED, the CONT position. When the TONEcube
is not in use the switch should be left in the STAT position to prevent
draining the battery.
CAUTION:
Continuity (CONT) mode should NOT be used when
toning live wires. This may cause damage to the TONEcube.
1
3
4
2
5
