Oldal 1/12
IP C
04210000
04211000
04212000
IP E
04199000
04200000
04201000
IP S
04203000
04204000
04205000

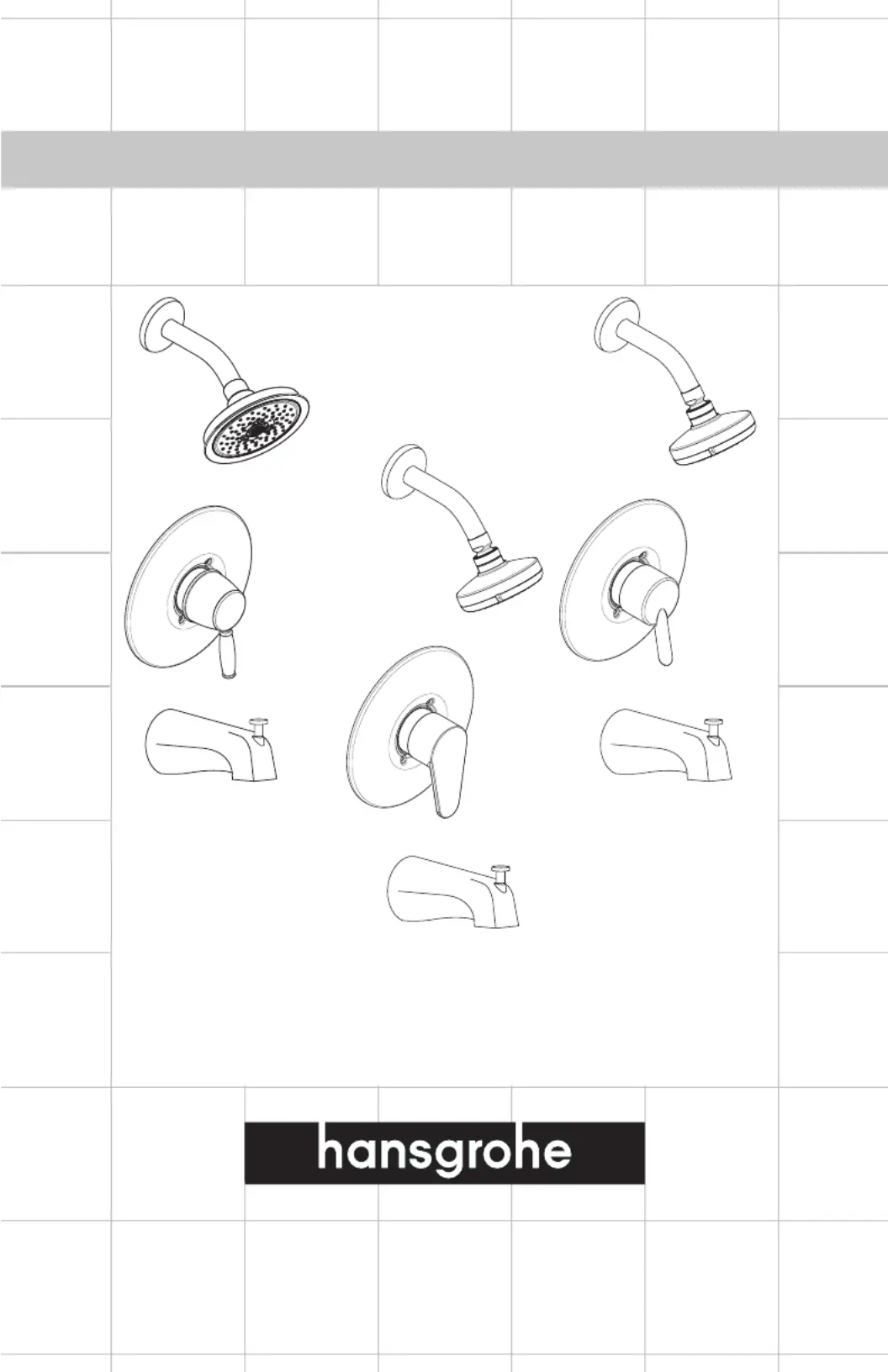

Installation Instructions / Warranty
2
IP Trim Sets
IP C valve trim 04212000
IP E valve trim 04201000
IP S valve trim 04205000
shower arm -- included with shower sets and
tub/shower sets only
tub spout -- included with tub/shower sets
only
Valve trim only
IP C 04212000
IP E 04201000
IP S 04205000
Shower set (includes valve trim, shower arm,
showerhead)
IP C 04211000
IP E 04200000
IP S 04204000
Tub/shower set (includes valve trim, shower arm,
showerhead, tub spout)
IP C 04210000
IP E 04199000
IP S 04203000
3⅛"
7¾"
3"
7¾"
2½"
5¼"
½"
2½"
½" NPT
2½"
5"
5½"
3½"
7¾"
3
Installation considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Pressure balance valve rough 04120000 (not
included) must be installed, and the finished
wall surface must be installed and made wa-
tertight before installation of this trim kit.
• The tub spout (included with 04210000 /
04199000 / 04203000 only) requires a ½"
NPT male nipple, extending 4" - 4 ¼" outside
the surface of the finished wall.
• The shower arm requires a ½" NPT female
fitting.
• The max. flow rate of the valve is 4.5 GPM.
IP C showerhead
1.6 GPM max
Full spray, massage, intense
massage
IP E,S showerhead
1.6 GPM max
Full spray, massage, intense
massage
• The max. flow rate of the showerhead is 1.6
GPM.
• The shower valve incorporates a high tem-
perature limit stop which must be set to comply
with local plumbing codes.
• This product is for use with shower heads rated
at 1.5 GPM (5.6 l/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve (not
included) must be no higher than 120°F. In
Massachusetts, the maximum output tempera-
ture can be no higher than 112° F.
• Know and follow all applicable local plumb-
ing codes when setting the temperature on the
water heater.
½"
3"
5¼"
2
6
°
2
6
°
3¼"
G ½
3"
4"
2
6
°
2
6
°
