VXE 6020 NAV
Installationsanleitung
Installation Guide
3
5
7
Anschlussdiagramm/
Wiring Diagram
3
Lieferumfang
• VXE 6020 NAV Receiver
• 2-DIN-Montageklammern für linke und rechte Seite
• 2-DIN-Montagerahmen
• Zierblende
• Adapter Lautsprecherausgang/Stromversorgung auf ISO-Kupplung
• Adapter für die Audio/Video-Eingänge
• TMC-Modul
• GPS-Antenne
• Gummipuffer
• 8 GB Micro-SD-Karte mit Navigationssoftware im Micro-SD-
Kartenschacht
• Bedienungsanleitung
• Installationsanleitung
Benötigte Werkzeuge und Materialien:
• Schlitz- und Kreuz-Schraubendreher
• Seitenschneider und Abisolierzange
• Werkzeug zum Herausnehmen des eingebauten
Radios (Schraubendreher, Steckschlüsselsatz oder
andere Werkzeuge)
• Isolierband
• Crimpzange
• Spannungsmesser/Stromprüfer
• Crimpverbindungen
• 18-adriges Anschlusskabel
• 16- bis 18-adriges Lautsprecherkabel
ACHTUNG! Installieren Sie das Gerät so, dass die Fahrsicherheit nicht beeinträchtigt wird.
Abklemmen der Batterie
Schalten Sie vor der Montage des Geräts die Zündung ab, und lösen Sie das Kabel vom Minuspol (-) der Batterie, um einen
Kurzschluss zu vermeiden
HINWEIS: Wenn das VXE 6020 NAV in ein Fahrzeug eingebaut werden soll, das mit einem Navigationssystem ausgestattet ist,
lösen Sie das Batteriekabel nicht. Andernfalls gehen die im Speicher des Navigationssystems abgelegten Daten unter Umständen
verloren. In diesem Fall sollten Sie bei der Montage allerdings besonders vorsichtig sein, um einen Kurzschluss zu vermeiden.
Austauschen der Sicherung
Achten Sie beim Auswechseln der Sicherung darauf, dass Sie eine neue Sicherung mit 15 A verwenden. Durch den Einsatz einer
falschen Sicherung kann das Gerät beschädigt oder ein Brand verursacht werden.
Entfernen der Transportsicherung
ACHTUNG! Entfernen Sie vor der Inbetriebnahme die 2 Transportsicherungschrauben. Der DVD-Player funktioniert sonst nicht.
ISO-DIN-Installation
Dieses Gerät ist für den Einbau in einen 2.0-DIN-Armaturenschacht vorgesehen, der in vielen Importfahrzeugen vorhanden ist.
Das Gerät verfügt auf den Gehäuseseiten über Bohrungen mit Gewinde, die für die Original-Montageklammern vieler Fahrzeuge
zur Montage des Radios im Armaturenbrett verwendet werden können. Bitte wenden Sie sich an einen lokalen Fachbetrieb für
Stereogeräte für Fahrzeuge, wenn Sie Hilfe bei dieser Montage benötigen.
1. Entfernen Sie das Original-Radio aus dem Armaturenbrett bzw. der Mittelkonsole. Bewahren Sie alle Teile und Klammern auf, da
diese für die Montage des neuen Radios erforderlich sind.

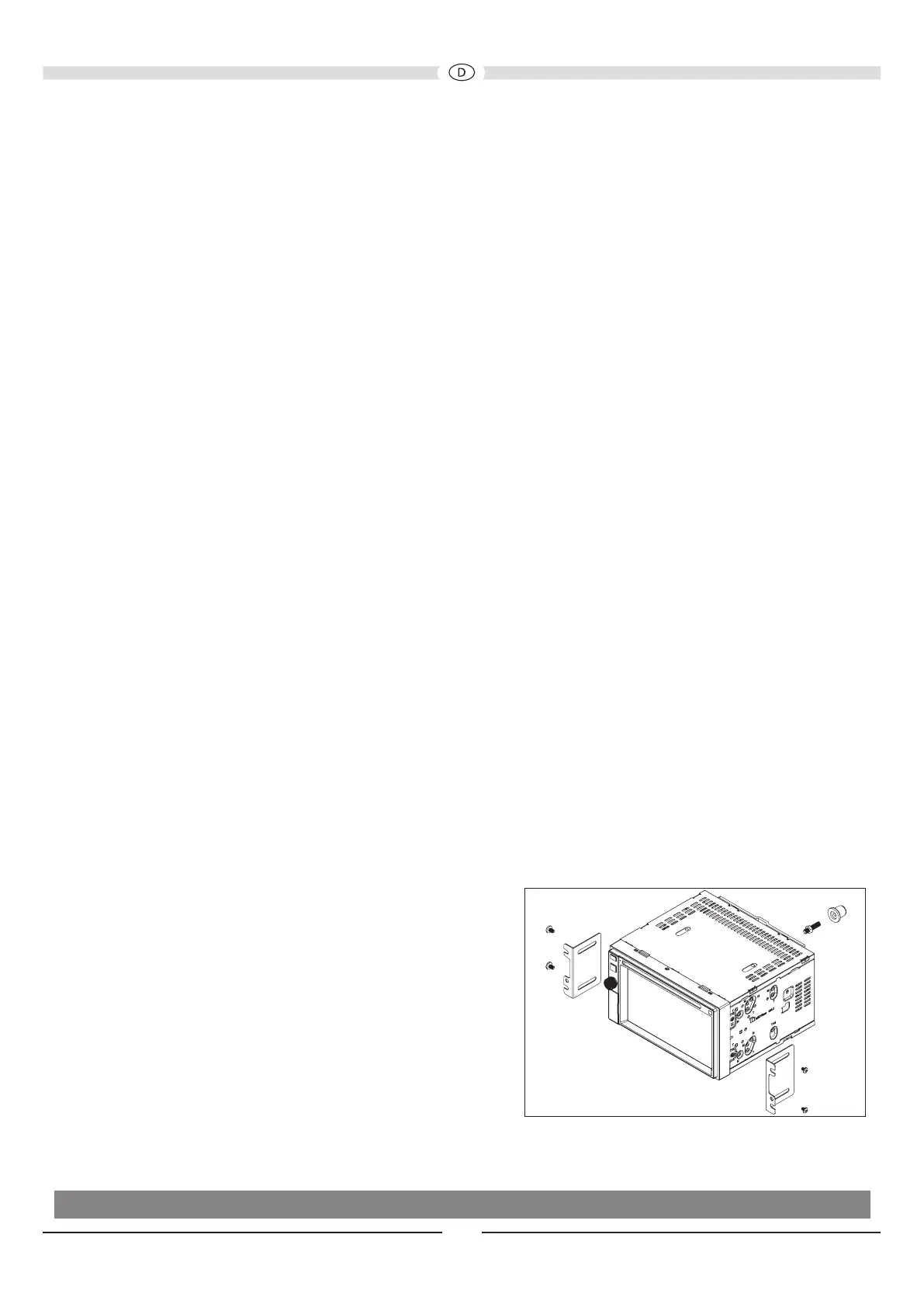

2. Entfernen Sie die vier Schrauben auf der Vorderseite des Radios, mit denen der Montagerahmen am Radiogehäuse befestigt
ist (zwei Schrauben oben und zwei unten) und nehmen Sie den Montagerahmen ab. Entfernen Sie die M5-Schrauben für die
Montageklammern links und rechts und nehmen Sie die Montageklammern ab.
3. Bringen Sie die Original-Haltevorrichtungen sowie das Montagezubehör des alten Radios am neuen Radio an.
VORSICHT: Verwenden Sie keine Schrauben, die größer als M5x6 mm sind. Durch längere Schrauben werden unter
Umständen Komponenten im Inneren des Gehäuses berührt und beschädigt.
4. Halten Sie das Radio vor die Öffnung im Armaturenbrett, sodass die Verkabelung durch das Armaturenbrett geführt werden
kann. Beachten Sie das Schaltbild und stellen Sie sicher, dass alle Verbindungen mithilfe von Kabelsicherungen oder
Isolierband geschützt und isoliert sind. Wenn die Verkabelung abgeschlossen ist, verbinden Sie die ISO-Steckverbinder mit
den entsprechenden Anschlüssen auf der Rückseite des Gehäuses.
Schalten Sie das Gerät ein, um die Funktion zu prüfen (die Zündung des
Fahrzeugs muss eingeschaltet sein). Kann das Gerät nicht eingeschaltet
werden, überprüfen Sie die Verkabelung, bis Sie den Fehler gefunden
haben.
5. Montieren Sie das neue Radio im Armaturenbrett oder in der
Mittelkonsole, indem Sie die in Schritt 1 beschriebenen Arbeiten in
umgekehrter Reihenfolge ausführen
ACHTUNG! Achten Sie darauf, dass die Fahrzeugverkabelung nicht
beschädigt wird.
HINWEIS: Der Endbenutzer ist dafür verantwortlich, die Montage und den
Betrieb des Geräts entsprechend den Gesetzen der Region und des
Landes sicherzustellen. Das Kabel der HANDBREMSE muss wie in der
Bedienungsanleitung angegeben angeschlossen werden.
ACHTUNG
: Die Lüftungsschlitze dürfen nicht verdeckt werden, da das Gerät ansonsten überhitzen und so beschädigt werden
kann.
