English
The VCT-FXA is a shoulder brace made specially for the
HDR-FX1/HVR-Z1 Sony digital HD video camera
recorder.
Before operating this unit, please read this manual
thoroughly and retain it for future reference.
* The above video camera models may not be available in
all countries/regions.
Features
• The length of the adjuster can be adjusted to provide
support for recording in the optimal position.
• A tripod can be used with the video camera when the
shoulder brace is attached.
• Using the shoulder pad reduces camera shake.
Identifying the parts

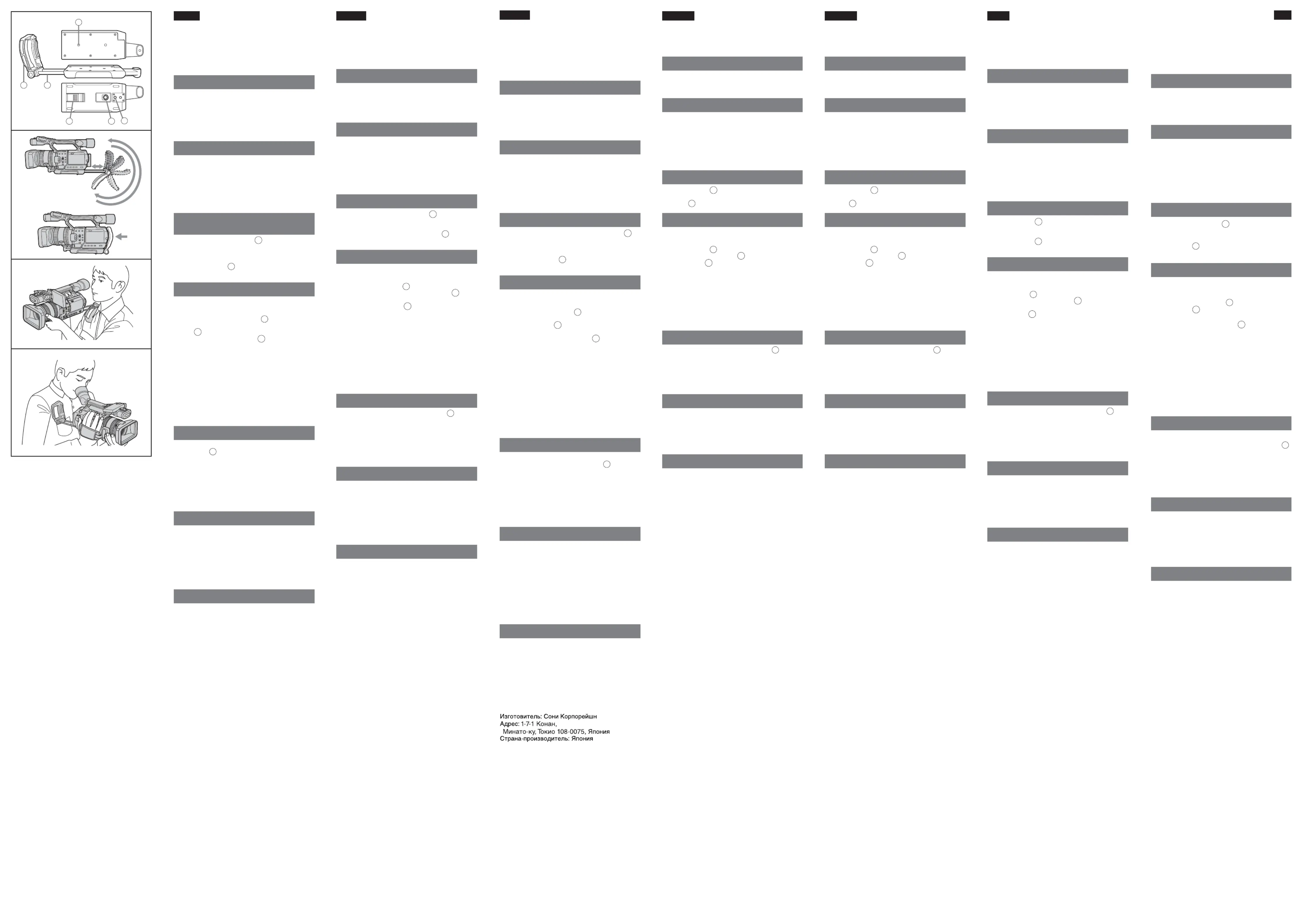

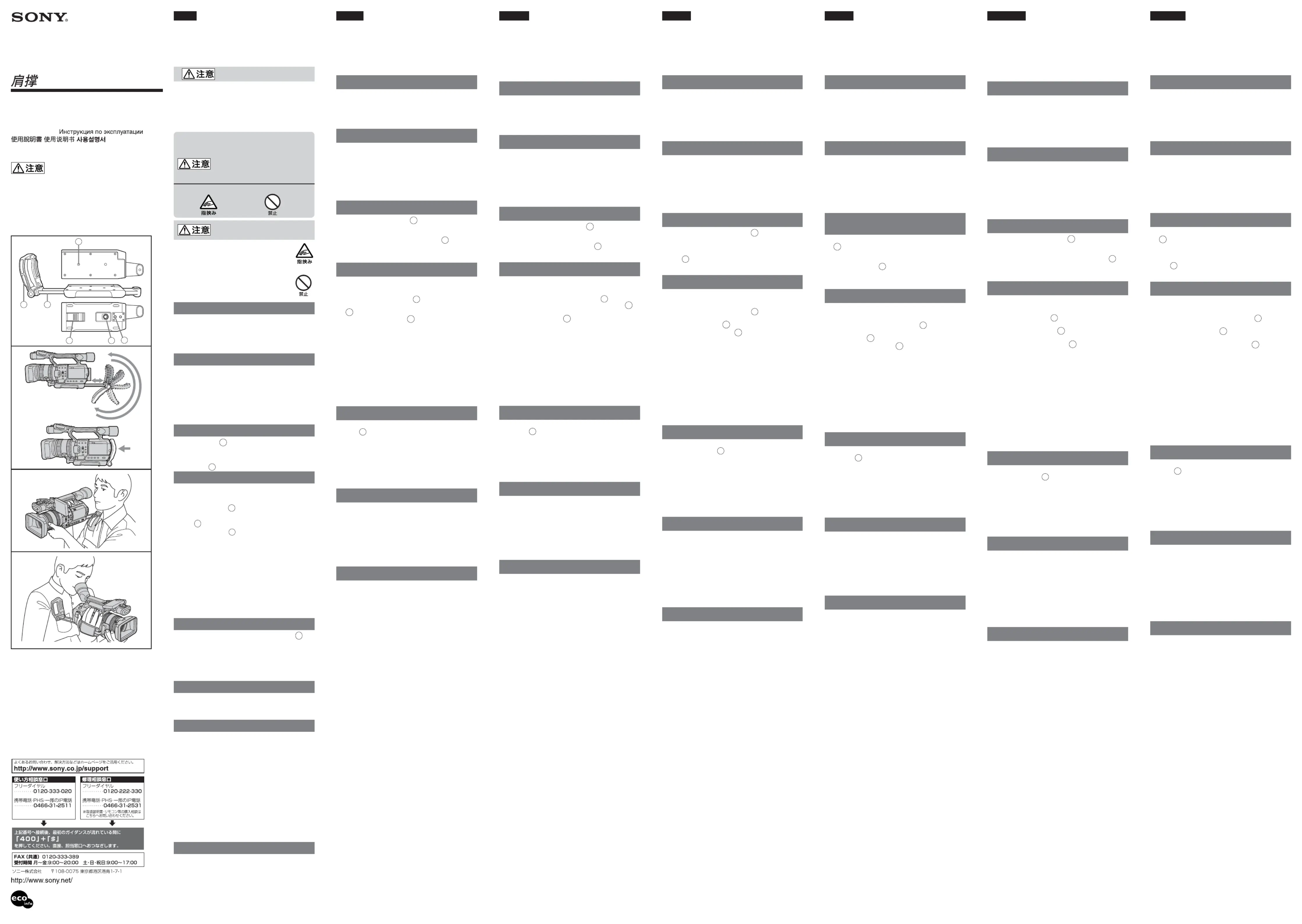

(illustration A)
a. Adjuster
b. Shoulder pad
c. Video boss
d. Camera attaching screw
e. Lock lever
f. Tripod screw hole
Attaching the shoulder brace
1Align the video boss ( –A
c
) with the boss hole on
the video camera.
2Align the tripod screw hole on the video camera
with the camera attaching screw (A–
d
) on the
shoulder brace, then fasten the camera attaching
screw.
How to use
(illustration B)
– Recording with the shoulder brace
1Release the lock lever (A–e).
2Pull the adjuster and turn the shoulder pad ( –A
b
) in the direction of the arrow (1).
3Adjust the adjuster (A–a) to the optimal
position (illustration C).
4Lock the lock lever.
Use the shoulder pad in any position you like, depending
on whether you are recording with the LCD screen or
finder. (Example : illustration CD)
– Storing the shoulder brace in the video camera
1Return the shoulder pad to the original position
(2).
2Release the lock lever.
3Return the adjuster to the original position (3).
4Lock the lock lever.
Attaching the tripod
Attach the quick shoe of the tripod to the tripod screw
hole (A–
f
) of the shoulder brace.
For details, refer to the operating instructions of your
tripod.
Note
Attach the shoulder brace to a tripod with a 5.5 mm (7/32
in.) screw or smaller. A tripod with a longer screw cannot
be firmly fitted to the shoulder brace, and may damage
the video camera.
Precautions
• When putting the video camera away or on a table etc.,
always store the shoulder pad and the adjuster away
first to avoid damaging them.
• Take caution when attaching/removing the adjuster and
handling the shoulder pad to prevent injury by getting
your finger caught in them.
• Do not hold the video camera by the shoulder pad or the
adjuster, or you may drop the video camera and damage
it or injure yourself.
Specifications
Dimensions Approx. 250 × × 125 90 mm
(w/h/d)
(9 7/8 5 3 5/8 inches)× ×
Mass Approx. 400 g (14.2 oz)
Included items Shoulder Brace (1)
Carrying case (1)
Set of printed documentation
Design and specifications are subject to change without
notice.
VCT-FXA
C2004 Sony Corporation Printed in Japan
2-189-788- (1)05
この説明書は、古紙
70
％以上の再生紙と、
VOC
（揮発
性有機化合物）ゼロ植物油型インキを使用しています。
Printed on 70% or more recycled paper using VOC
(Volatile Organic Compound)-free vegetable oil based ink.
Deutsch
Die Schulterstütze VCT-FXA wurde speziell für den Sony
HD-Digital-Videkamerarecorder HDR-FX1/HVR-Z1
entwickelt.
Lesen Sie diese Anleitung vor der Verwendung sorgfältig
durch und bewahren Sie sie für später gut auf.
* Die oben genannten Videokameramodelle sind unter
Umständen nicht in allen Ländern/Regionen erhältlich.
Merkmale
• Die Länge des Stegs ist einstellbar, so dass in der
optimalen Aufnahmeposition ein stabiler Halt
gewährleistet ist.
• Auch bei an der Videokamera angebrachter
Schulterstütze kann ein Stativ verwendet werden.
• Das Schulterpolster verringert die Gefahr von
Verwackeln.
Bezeichnung der Teile
(Abb. A)
a. Steg
b. Schulterpolster
c. Halteplatte
d. Kamerabefestigungsschraube
e. Verriegelung
f. Stativ-Gewindebohrung
Anbringen der Schulterstütze
1Richten Sie die Halteplatte ( –A
c
) auf die
Befestigungsöffnung der Videokamera aus.
2Richten Sie die Stativ-Gewindebohrung an der
Videokamera auf die Kamerabefestigungsschraube
( –Ad) an der Schulterstütze aus und ziehen Sie
die Kamerabefestigungsschraube fest.
Verwendung
(Abb. B)
– Aufnehmen mit der Schulterstütze
1Lösen Sie die Verriegelung (A–
e
).
2Ziehen Sie den Steg heraus und drehen Sie das
Schulterpolster (A–
b
) in Pfeilrichtung (1).
3Stellen Sie den Steg ( –Aa) in die optimale
Position (Abb. C).
4Befestigen Sie die Verriegelung.
Verwenden Sie die Schulterstütze in der für das
Aufnehmen mit dem LCD-Schirm oder dem Sucher
jeweils günstigsten Psoition (Beispiel : Abb. CD).
– Verstauen der Schulterstütze in der Videokamera
1Stellen Sie das Schulterpolster in die
Ausgangsposition ( ) zurück.2
2Lösen Sie die Verriegelung.
3Stellen Sie den Steg in die Ausgangsposition (3)
zurück.
4Befestigen Sie die Verriegelung.
Anbringen des Stativs
Bringen Sie den Quick-Schuh des Stativs an der Stativ-
Gewindebohrung (A–
f
) der Schulterstütze an.
Einzelheiten entnehmen Sie bitte der Anleitung des
Stativs.
Hinweis
Bringen Sie die Schulterstütze an einem Stativ an, dessen
Befestigungsschraube 5,5 mm oder kürzer ist. Ist die
Schraube am Stativ länger, lässt sie sich nicht richtig an
der Schulterstütze befestigen und beschädigt
möglicherweise die Videokamera.
Zur besonderen Beachtung
• Wenn Sie die Videokamera auf einem Tisch usw.
Abstellen, verstauen Sie das Schulterpolster und den
Steg, damit diese Teile nicht beschädigt werden.
• Achten Sie beim Anbringen/Abnehmen des Stegs und
bei der Handhabung des Schulterpolsters darauf, dass
Sie Ihre Finger nicht einklemmen und sich nicht
verletzen.
• Tragen Sie die Videokamera nicht am Schulterpolster
oder am Steg. Ansonsten kann die Videokamera
herunterfallen und beschädigt werden oder
Verletzungen verursachen.
Technische Daten
Abmessungen ca. 250 × × 125 90 mm
(B/H/T)
Gewicht ca. 400 g
Mitgeliefertes Zubehör Schulterstütze (1)
Tragetasche (1)
Anleitungen
Änderungen bei Design und technischen Daten bleiben
ohne vorherige Ankündigung vorbehalten.
Español
El VCT-FXA es un soporte de hombro hecho
especialmente para la videocámara HD digital HDR-FX1/
HVR-Z1 Sony.
Antes de utilizar esta unidad, lea detenidamente este
manual, y consérvelo para futuras referencias.
* Es posible que los modelos de videocámara anteriores
no estén disponibles en todos los países o regiones.
Características
• La longitud del ajustador podrá regularse para
proporcionar apoyo para videofilmar en la óptima
posición.
• Posibilidad de utilizar un trípode con la videocámara
cuando el soporte de hombro esté instalado.
• La utilización del amortiguador de hombro reduce las
sacudidas de la videocámara.
Identificación de partes
(Ilustración A)
a. Ajustador
b. Amortiguador de hombro
c. Fiador para la videocámara
d. Tornillo de fijación de la videocámara
e. Palanca de bloqueo
f. Orificio roscado para trípode
Instalación del soporte de
hombro
1Alinee el fiador de fijación de la videocámara (A–
c
) con el orificio para fiador de la videocámara.
2Alinee el orificio roscado para trípode de la
videocámara con el tornillo de fijación de la
videocámara (A–
d
) del soporte de hombro, y
después apriete el tornillo de fijación de la
videocámara.
Forma de utilización
(Ilustración B)
– Videofilmación con el soporte de hombro
1Suelte la palanca de bloqueo (A–e).
2Tire del ajustador y gire el amortiguador de
hombro (A–
b
) en el sentido de la flecha (1).
3Regule el ajustador (A–a) hasta la posición
óptima (ilustración
C).
4Cierre la palanca de bloqueo.
Utilice el amortiguador de hombro en la posición que
desee, dependiendo de si va a videofilmar usando la
pantalla LCD o el visor. (Ejemple : ilustración CD)
– Plegado del soporte de hombro en la videocámara
1Devuelva el amortiguador de hombro a su posición
original (2).
2Suelte la palanca de bloqueo.
3Devuelva el ajustador a su posición original (3).
4Cierre la palanca de bloqueo.
Instalación de un trípode
Fije la zapata rápida del trípode a orificio roscado para
trípode (A–f) del soporte de hombro.
Con respecto a los detalles, consulte el manual de
instrucciones de su trípode.
Nota
Fije el soporte de hombro a un trípode con tornillo de 5,5
mm o menos. Un trípode con tornillo más largo no podría
fijarse firmemente al soporte de hombro, y la videocámara
podría dañarse.
Precauciones
• Antes de dejar la videocámara sobre una mesa, etc.,
pliegue el amortiguador de hombro y el ajustador para
evitar dañarlos.
• Tenga cuidado cuando monte/desmonte el ajustador y
maneje el soporte de hombro para evitar lesionarse
pillándose los dedos con ellos.
• No sujete la videocámara por el amortiguador de
hombro ni por el ajustador, p1-ya que la videocámara
podría caer y dañarse, o usted podría sufrir lesiones.
Especificaciones
Dimensiones Aprox. 250 × 125 90 mm×
(an/al/prf)
Peso Aprox. 400 g
Elementos incluidos Apovo para el hombro (1)
Estuche de transporte (1)
Juego de documentación
impresa
El diseño y las especificaciones están sujetos a cambio sin
previo aviso.
Nederlands
De VCT-FXA is een schoudersteun die speciaal
vervaardigd is voor Sony’s HDR-FX1/HVR-Z1 digitale
HD videocamera/recorder.
Voordat u dit apparaat in gebruik neemt, leest u eerst de
gebruiksaanwijzing aandachtig door en bewaart u deze
voor eventuele naslag.
* Bovenstaande videocameramodellen zijn mogelijk niet
in alle landen/regio’s beschikbaar.
Kenmerken
• De schuifbeugel is in lengte verstelbaar, wat het voor
iedereen gemakkelijk maakt de meest comfortabele
stand voor opnemen in te stellen.
• Ook met de schoudersteun bevestigd, kunt u de
videocamera eenvoudig op een statief opstellen.
• De schoudersteun is zeer effectief voor het verminderen
van cameratrillingen.
Plaats en functie van de
(zie afbeelding A)
a. Schuifbeugel
b. Schoudersteunvlak
c. Cameranippel
d. Cameramontageschroef
e. Borgklem
f. Statiefschoefgang
De schoudersteun bevestigen
1Plaats de cameranippel ( –A
c
) in de daarvoor
bestemde uitsparing onderaan de videocamera.
2Plaats de statiefschroefgang van de videocamera
recht boven de cameramontageschroef (A–
d
)
van de schoudersteun en draai de
cameramontageschroef vast.
Gebruik van de schoudersteun
(zie afbeelding B)
– Opnemen met de camera op de schoudersteun
1Zet de borgklem (A–e) los.
2Trek de schuifbeugel uit en klap het
schoudersteunvlak (A–
b
) omlaag volgens de pijl
(1).
3Verstel de schuifbeugel ( –A
a
) in de meest
comfortabele stand (zie afbeelding C).
4Zet de borgklem vast.
U kunt de schoudersteun verstellen en gebruiken in de
gewenste stand, al naar gelang of u bij het opnemen wilt
kijken naar het LCD scherm of door de beeldzoeker.
(Aangebracht : zie afbeelding CD)
– Inschuiven van de schoudersteun tegen de
videocamera
1Klap het schoudersteunvlak omhoog in de
oorspronkelijke stand (2).
2Zet de borgklem los.
3Duw de schuifbeugel helemaal in tot de
oorspronkelijke stand (3).
4Zet de borgklem vast.
Opstellen op een statief
Maak de cameraschoen van het statief vast in de
statiefschoefgang (A–f) van de schoudersteun.
Zie voor nadere aanwijzingen de handleiding van uw
statief.
Opmerking
Deze schoudersteun is alleen te bevestigen op een statief
met een schroef die niet langer is dan 5,5 mm. Met een
langere schroef is de schoudersteun niet stevig vast te
maken en bestaat de kans op schade aan de videocamera.
Voorzorgsmaatregelen
• Voordat u de videocamera neerzet op een tafel e.d. klapt
u eerst het schoudersteunvlak omhoog en duwt u de
schuifbeugel helemaal in, om beschadiging te
voorkomen.
• Pas op bij aanbrengen/verwijderen van de schuifbeugel
en instellen van het schoudersteunvlak, dat uw vingers
er niet tussen bekneld raken.
• Til de videocamera niet op aan het schoudersteunvlak of
de schuifbeugel, want bij een onverwachte beweging
zou de videocamera kunnen vallen, met kans op schade
en eventueel ook verwonding.
Technische gegevens
Afmetingen Ongeveer 250 × 125 × 90 mm
(b/h/d)
Gewicht Ongeveer 400 g
Bijgeleverd toebehoren Schoudersteun (1)
Draagtas (1)
Handleiding en documentatie
Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving.
Português
O VCT-FXA é um suporte de ombro destinado
especialmente para as videocâmaras HD digitais HDR-
FX1/HVR-Z1 da Sony.
Antes de operar este aparelho, leia completamente este
manual e conserve-o para futuras referências.
* Os modelos de câmaras de vídeo acima podem não estar
disponíveis em todos os países/regiões.
Características
• O comprimento do regulador de distância pode ser
ajustado para possibilitar a realização de gravações
numa posição mais confortável.
• Quando o suporte de ombro estiver acoplado, pode-se
utilizar um tripé na videocâmara.
• O uso do apoio de ombro acolchoado reduz as vibrações
da câmara.
Identificação das partes
(ilustração A)
a. Regulador de distância
b. Apoio de ombro acolchoado
c. Ressalto de fixação da videocâmara
d. Parafuso de fixação da câmara
e. Alavanca de bloqueio
f. Orifício de parafuso do tripé
Fixação do suporte de ombro
1Alinhe o ressalto de fixação da videocâmara (A–
c
) com o orifício de ressalto existente na
videocâmara.
2Alinhe o orifício de parafuso do tripé existente na
videocâmara com o parafuso de fixação da câmara
( –A
d
) existente no suporte de ombro e, então,
aperte o parafuso de fixação da câmara.
Procedimentos de uso
(ilustração B)
– Gravação utilizando o suporte de ombro
1Destrave a alavanca de bloqueio (A–e).
2Puxe o regulador de distância e gire o apoio de
ombro acolchoado (A–
b
) na direcção da seta
(1).
3Ajuste o regulador de distância (A–
a
) na posição
mais favorável (ilustração ).C
4Trave a alavanca de bloqueio.
Utilize esta ombreira na posição que desejar, conforme
esteja a gravar com o écran LCD ou com o visor
(Exemplo : ilustração CD).
– Armazenamento do suporte de ombro na
videocâmara
1Recoloque o apoio de ombro acolchoado na sua
posição original (2).
2Destrave a alavanca de bloqueio.
3Recoloque o regulador de distância na sua posição
original (3).
4Trave a alavanca de bloqueio.
Fixação do tripé
Ajuste o calço rápido do tripé no orifício de parafuso do
tripé (A–f) existente no suporte de ombro.
Quanto aos pormenores, consulte o manual de instruções
do seu tripé.
Nota
Fixe o suporte de braço num tripé que utiliza um parafuso
de 5,5 mm ou menor. Caso utilize um tripé com um
parafuso maior, o tripé não se ajustará firmemente no
suporte de braço, podendo avariar a videocâmara.
Precauções
• Quando for guardar a videocâmara ou colocá-la sobre
uma mesa, etc., primeiro guarde o apoio de ombro
acolchoado e o regulador de distância para não avariá-
los.
• Tome cuidado quando for ajustar/remover o regulador
e manusear o suporte para o ombro, para não sofrer
lesões, prendendo os dedos nestes acessórios.
• Não segure a videocâmara pelo apoio de ombro
acolchoado nem pelo regulador de distância; do
contrário, poderá derrubar a videocâmara e avariá-la ou
sofrer lesões.
Especificações
Dimensões Aprox. 250 × 125 × 90 mm
(c/a/p)
Peso Aprox. 400 g
Itens incluídos Suporte para o ombro (1)
Estojo de transporte (1)
Documentos impressos
O design e as especificações estão sujeitos a alterações sem
aviso prévio.
お買い上げいただきありがとうございます。
この取扱説明書には、事故を防ぐための重
要な注意事項と製品の取り扱いかたを示し
ています。この取扱説明書をよくお読みの
うえ、製品を安全にお使いください。お読みになったあ
とは、いつでも見られるところに必ず保管してくださ
い。
ba
c
e f
d
A
B
1
2
日本語
VCT-FXAはソニーのデジタルHDビデオカメラレコー
ダーHDR-FX1/HVR-Z1専用のショルダーブレースです。
ご使用の前にこの取扱説明書をお読みください。お読みに
なったあとは、いつでも見られるところに必ず保管してく
ださい。
* 対象のビデオカメラはすべての国／地域で取り扱いして
いるわけではありません。
安全のために
ソニー製品は安全に充分配慮して設計されています。し
かし、まちがった使いかたをすると、人身事故になるこ
とがあり危険です。事故を防ぐために次のことを必ずお
守りください。
●安全のための注意事項を守る
●故障したら使わずに、ソニーの相談窓口へ相談
する。
警告表示の意味
取扱説明書では、次のような表示をしています。表示
の内容をよく理解してから本文をお読みください。
この表示の注意事項を守らないと、感
電やその他の事故によりけがをしたり
周辺の家財に損害を与えたりすること
があります。
注意を促す記号 行為を禁止する記号
下記の注意事項を守らないと、
けがをすることがあります。
アジャスターの出し入れおよび、ショル
ダーパットの操作時には充分注意をはらう
指などをはさみ、思わぬけがをすることがあり
ます。
ショルダーパット、アジャスターを持たな
い
ビデオカメラが落下し、破損したり、けがの原
因となる恐れがあります。
主な特長
•アジャスターの長さを調整することにより、最適な位
置での撮影をサポートします。
•ショルダーブレースをビデオカメラに装着した状態で
三脚が使用できます。
•ショルダーパットを使用することにより、手ブレを低
減します。
各部のなまえ
（イラストA）
a. アジャスター
b. ショルダーパット
c. ビデオボス
d. カメラ取り付けネジ
e. ロックレバー
f. 三脚用ネジ穴
取り付けかた
1ビデオボス（A-
c
）を、ビデオカメラのボス穴に合わ
せる。
2ビデオカメラの三脚用ネジ穴に、本機のカメラ取り付
けネジ（A-d）を合わせて締める。
ご使用方法
（イラストB）
ショルダーブレースを使って撮影する
1ロックレバー（A-
e
）を解除する。
2アジャスターを引き出してから、ショルダーパット
（A-
b
）を矢印の方向（ ）へ回す。1
3アジャスター（A-a）を最適な位置へ調整する（イ
ラストC）。
4ロックレバーを固定する。
撮影方法（液晶画面、ファインダー）に応じて、お好みの
位置でショルダーパットを使用してください（使用例：イ
ラストCD)。
ショルダーブレースをビデオカメラに収納する
1ショルダーパットを元の状態（ ）に戻す。2
2ロックレバーを解除する。
3アジャスターを元の位置（ ）に戻す。3
4ロックレバーを固定する。
三脚に取り付けるとき
三脚のクイックシューを本機の三脚用ネジ穴（A-
f
）に
取り付けてください。
詳しくは、お使いの三脚の取扱説明書をご覧ください。
ご注意
三脚を取り付けるときは、ネジの長さが5.5mm未満の三
脚をお使いください。ネジの長い三脚ではしっかりと固
定できず、ビデオカメラを傷つけることがあります。
使用上のご注意
保管するとき、机の上に置くとき等は必ずショルダー
パットとアジャスターを収納してからにしてください。
アジャスター、ショルダーパットが破損する恐れがあり
ます。
保証書とアフターサービス
保証書
•この製品には保証書が添付されていますので、お買い
上げの際、お受け取りください。
•所定事項の記入および記載内容をお確かめのうえ、大
切に保存してください。
•保証期間は、お買い上げ日より1年間です。
アフターサービス
調子が悪いときはまずチェックを
この取扱説明書をもう一度ご覧になってお調べくださ
い。
それでも具合の悪いときは
ソニーの相談窓口にご相談ください。
保証期間中は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
主な仕様
最大外形寸法 約250 × 125 × 90 mm
（幅 × 高さ × 奥行き）
質量 約400 g
同梱物 ショルダーブレース（1）、キャリング
ケース（1）、印刷物一式
本機の仕様および外観は、改良のため予告なく変更する
ことがありますが、ご了承ください。
Français
Le VCT-FXA est un support d’épaule spécialement conçu
pour les caméscopes HD numériques Sony HDR-FX1/
HVR-Z1.
Avant d’utiliser cet appareil, veuillez lire attentivement
cette notice et la conserver pour toute référence future.
* Il est possible que tous les modèles de caméscopes
décrits ci-dessus ne soient pas disponibles dans tous les
pays/régions.
Caractéristiques
• L’ajusteur peut être réglé à la longueur optimale pour la
prise de vue.
• Le caméscope peut être utilisé avec un trépied lorsque le
support d’épaule est rattaché.
• Le support d’épaule améliore la stabilité du caméscope.
Description des éléments
(Illustration A)
a. Ajusteur
b. Epaulette
c. Protubérance
d. Vis de fixation du caméscope
e. Levier de verrouillage
f. Douille de trépied
Fixation du support d’épaule
1Emboîtez la protubérance (A–
c
) dans l’orifice du
caméscope.
2Alignez la douille de trépied du caméscope sur la
vis de fixation du caméscope ( –A
d
), sur le
support d’épaule, puis vissez la vis.
Emploi
(illustration B)
– Prise de vue avec le support d’épaule
1Libérez le levier de verrouillage (A–e).
2Tirez sur l’ajusteur et tournez l’épaulette (A–
b
)
dans le sens de la flèche (1).
3Réglez l’ajusteur (A–
a
) à la position optimale
(illustration ).C
4Bloquez le levier de verrouillage.
Mettez l’épaulette dans la position souhaitée, selon que
vous enregistrez avec l’écran LCD ou le viseur. (Exemple :
Illustration CD)
– Rangement du support d’épaule dans le caméscope
1Remettez le support d’épaule dans sa position
d’origine (2).
2Libérez le levier de verrouillage.
3Remettez l’ajusteur dans sa position d’origine (3).
4Bloquez le levier de verrouillage.
Fixation du trépied
Rattachez la semelle rapide au trépied par la vis de
trépied (A–f) du support d’épaule.
Pour le détail, voir le mode d’emploi du trépied.
Remarque
Fixez le support d’épaule au trépied avec une vis de 5,5
mm (7/32 po) ou plus petite. N’employez pas de vis plus
longue car elle risquerait d’endommager le caméscope, si
elle devait être trop serrée,
Précautions
• Lorsque vous détachez ou posez le caméscope sur une
table, etc., enlevez toujours l’épaulette et l’ajusteur pour
de ne pas les endommager.
• Attention de ne pas vous coincer le doigt et de ne pas
vous blesser lorsque vous rattachez/détachez l’ajusteur
et mettez l’épaulette.
• Ne tenez pas le caméscope par l’épaulette ou l’ajusteur,
car il pourrait tomber et s’endommager, ou bien blesser
une personne en tombant.
Fiche technique
Dimensions environ 250 × × 125 90 mm
(l/h/p)
(9 7/8 5 3 5/8 po)× ×
Poids environ 400 g (14,2 po)
Articles inclus Support d’épaule (1)
Mallette (1)
Jeu de documents imprimés
La conception et les spécifications peuvent être modifiées
sans avis préalable.
3
C
D
取扱説明書/Operating Instructions/
Mode d’emploi/Bedienungsanleitung/
Manual de instrucciones/Gebruiksaanwijzing/
Manual de instruções/Istruzioni per l’uso/
Bruksanvisning/ /
/ / /
ショルダーブレース
Shoulder Brace
Support d’épaule
ご相談になるときは次のことをお知らせください。
●型名：VCT-FXA
●故障の状態：できるだけ詳しく
●お買い上げ年月日
Italiano
Il VCT-FXA è un appoggio da spalla creato appositamente
per la videocamera registratore digitale a disco fisso HDR-
FX1/HVR-Z1 Sony.
Prima di usare questo accessorio, leggere attentamente
questo manuale e conservarlo per riferimenti futuri.
* I modelli di videocamera citati sopra potrebbero non
essere disponibili in tutti i paesi o regioni.
Caratteristiche
• La lunghezza del regolatore può essere modificata per
fornire sostegno durante la registrazione nella posizione
ottimale.
• È possibile usare un treppiede con la videocamera anche
se è applicato l’appoggio da spalla.
• Usando il cuscinetto da spalla si riduce il tremito della
videocamera.
Identificazione delle parti
(Illustrazione A)
a. Regolatore
b. Cuscinetto da spalla
c. Perno video
d. Vite di applicazione videocamera
e. Leva di blocco
f. Foro per vite treppiede
Applicazione dell’appoggio da
spalla
1Allineare il perno video (A–
c
) con l’apposito foro
sul fondo della videocamera.
2Allineare il foro per vite treppiede della
videocamera con la vite di applicazione
videocamera (A–
d
) sull’appoggio per spalla,
quindi serrare la vite di applicazione videocamera.
Modo di impiego
(Illustrazione B)
– Registrazione con l’appoggio da spalla
1Rilasciare la leva di blocco ( –A
e
).
2Tirare il regolatore e girare il cuscinetto da spalla
( –A
b
) in direzione della freccia (1).
3Posizionare il regolatore ( –A
a
) sulla posizione
ottimale (illustrazione C).
4Fissare la leva di blocco.
Usare il cuscinetto da spalla in qualsiasi posizione
preferita, a seconda che si registri con lo schermo LCD o
con il mirino. (Esempio : Illustrazione CD)
– Chiusura dell’appoggio da spalla sulla videocamera
1Riportare il cuscinetto da spalla alla posizione
originale (2).
2Rilasciare la leva di blocco.
3Riportare il regolatore alla posizione originale (3).
4Fissare la leva di blocco.
Applicazione ad un treppiede
Applicare l’attacco rapido del treppiede al foro per vite
treppiede (A–f) dell’appoggio da spalla.
Per dettagli, fare riferimento alle istruzioni per l’uso del
treppiede usato.
Nota
Applicare l’appoggio da spalla ad un treppiede con una
vite di 5,5 mm o meno di lunghezza. Un treppiede con
una vite più lunga non può essere fissato saldamente
all’appoggio da spalla e può danneggiare la videocamera.
Precauzioni
• Quando si posa la videocamera su un tavolo o simili,
riporre sempre il cuscinetto da spalla e il regolatore in
posizione di chiusura per evitare di danneggiarli.
• Quando si applica/rimuove il regolatore e quando si
maneggia il cuscinetto da spalla fare attenzione a non
schiacciarsi le dita.
• Non tenere la videocamera per il cuscinetto da spalla o il
regolatore, perché la videocamera potrebbe cadere e
subire danni o causare lesioni.
Caratteristiche tecniche
Dimensioni circa 250 × × 125 90 mm
(l/a/p)
Peso circa 400 g
Accessori inclusi Appoggio per la spalla (1)
Custodia di trasporto (1)
Corredo di documentazione
stampata
Disegno e caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Svenska
VCT-FXA är ett axelstöd speciellt för Sony digitala HD-
videokamera HDR-FX1/HVR-Z1.
Innan denna enhet tas i bruk, var god läs denna
bruksanvisning noga. Spara den för framtida behov.
* Det är inte säkert att ovanstående modeller av
videokameran finns tillgängliga i alla länder/områden.
Egenskaper
• Längden på justeraren kan justeras för att ge maximalt
stöd vid inspelning.
• Ett stativ kan användas med videokameran när
axelstödet är påsatt.
• Användning av axeldynan reducerar kameraskakningar.
Identifiering av delar
(illustration A)
a. Justerare
b. Axeldyna
c. Videokameravårta
d. Fästskruv för kamera
e. Låsreglage
f. Stativskruvhål
Sätta på axelstödet
1Passa in videokameravårtan (A–
c
) i hålet avsett
för vårtan på videokameran.
2Passa in stativskruvhålet på videokameran på
axelstödets fästskruv för kamera (A–
d
). Dra
sedan åt fästskruven för kamera.
Användning
(illustration B)
– Inspelning med axelstödet
1Frigör låsreglaget (A–
e
).
2Dra ut justeraren och vrid axeldynan (A–
b
) i
pilens riktning (1).
3Justera justeraren (A–
a
) för att få optimalt stöd
(illustration ).C
4Lås låsreglaget.
Ställ in axeldynan i önskat läge beroende på om du filmar
med LCD-skärmen eller sökaren. (Sätt : illustration CD)
– Återföra axelstödet mot videokameran
1Sätt tillbaka axeldynan i dess ursprungliga läge
(2).
2Frigör låsreglaget.
3Sätt tillbaka justeraren i dess ursprungliga läge
(3).
4Lås låsreglaget.
Sätta på stativet
Fäst stativets snabbsko i stativskruvhålet (A–
f
) på
axelstödet.
För detaljer hänvisar vi till stativets bruksanvisningen.
Observera
Fäst axelstödet på stativet med en 5,5 mm eller kortare
skruv. Ett stativ med längre skruv kan inte sättas fast
ordentligt på axelstödet, vilket kan skada videokameran.
Försiktighetsmått
• När videokameran läggs undan eller ställs på ett bord
etc., ska axeldynan och justeraren först alltid skjutas in
så att de inte skadas.
• Iaktta försiktighet när du sätter fast/tar loss justeraren
och hanterar axeldynan för att undvika skador genom
att fingrarna kläms fast.
• Håll inte i videokameran genom att greppa axeldynan
eller justeraren, annars kan du tappa videokameran och
skada den eller dig själv.
Specifikationer
Storlek Ca. 250 × × 125 90 mm
(b/h/d)
Vikt Ca. 400 g
Inkluderade artiklar Axelstöd (1)
Bärpåse (1)
Uppsättning tryckt dokumentation
Utförande och specifikationer kan ändras utan föregående
meddelande.
ba
c
e fd
A
B
1
2
3
C
D
中文（繁）
VCT-FXA 是 HDR-FX1/HVR-Z1 Sony 數碼 HD 視訊攝影機專用肩
撐。
使用前請通讀本說明書，並將本說明書保存好，以備參考。
* 並非所有國家 / 地區均有上述攝影機型號銷售。
特點
•調杆長度可調，可以為在最佳位置進行錄製提供支承。
•攝像機安裝著肩撐時，仍可以使用三腳架。
•肩墊可用於攝像機減震。
部件識別
（圖 A）
a. 調杆
b. 肩墊
c. 視訊凸釘
d. 攝像機安裝螺絲
e. 鎖定杆
f. 三腳架螺孔
安裝肩撐
1將視訊凸釘(A-
c
)對準視訊攝影機上的凸釘孔。
2將視訊攝影機上的三腳架螺孔對準肩撐上的攝像機安裝螺
絲(A-
d
)，然後擰緊攝像機安裝螺絲。
使用方法
（圖 B）
–使用肩撐進行錄製
1鬆開鎖定杆(A-e)。
2拉動調杆並沿箭頭方向( -A
b
)轉動肩墊(1)。
3調整調杆(A-a)至最佳位置（圖 C）。
4將鎖定杆鎖定。
您可以根據液晶顯示屏或取景器的使用情況，選擇在任何位
置使用肩墊。（示例：圖 CD）
–將肩撐保留在視訊攝影機上
1將肩墊返回原始位置(2)。
2鬆開鎖定杆。
3將調杆返回原始位置(3)。
4將鎖定杆鎖定。
安裝三腳架
將三腳架快裝靴安裝到肩撐的三腳架螺孔( -Af)中。
有關詳情，請參閱三腳架的使用說明書。
注意
將肩撐安裝到三腳架上時，請使用5.5 mm以下的螺絲。使用
大於此尺寸的螺絲，可能由於無法將肩撐牢固地安裝到三腳
架上，而導致視訊攝影機損壞。
注意事項
•在存放視訊攝像機或將其放置在桌子上等處時，注意要將
肩墊和調杆另外存放以避免損壞。
•在安裝 / 拆卸調杆以及使用肩墊要特別小心，以防夾到手
指，傷及自身。
•持拿視訊攝影機時，請勿握在肩墊或調杆處，否則可能造
成視訊攝影機掉落，因而損壞攝像機或傷及自身。
規格
尺寸 約 250 × 125 × 90 mm
（寬×高×深）
質量 約 400 g
所含物品 肩撐(1)
攜帶包(1)
成套印刷文件
設計和規格有所變更時，恕不另行奉告。
中文（简）
VCT-FXA 是 HDR-FX1/HVR-Z1 Sony 数码 HD 视频摄像
机专用肩撑。
使用前请通读本说明书，并将本说明书保存好，以备参考。
* 并非所有国家／地区均有上述摄影机型号销售。
特点
•调杆长度可调，可以为在最佳位置进行录制提供支承。
•摄像机安装着肩撑时，仍可以使用三脚架。
•肩垫可用于摄像机减震。
部件识别
（图 A）
a. 调杆
b. 肩垫
c. 视频凸钉
d. 摄像机安装螺丝
e. 锁定杆
f. 三脚架螺孔
安装肩撑
1将视频凸钉(A-
c
)对准视频摄像机上的凸钉孔。
2将视频摄像机上的三脚架螺孔对准肩撑上的摄像机安装螺
丝(A-
d
)，然后拧紧摄像机安装螺丝。
使用方法
（图 B）
–使用肩撑进行录制
1松开锁定杆(A-e)。
2拉动调杆并沿箭头方向( -A
b
)转动肩垫(1)。
3调整调杆(A-a)至最佳位置（图 C）。
4将锁定杆锁定。
您可以根据液晶显示屏或取景器的使用情况，选择在任何位
置使用肩垫。（示例：图 CD ）
–将肩撑保留在视频摄像机上
1将肩垫返回原始位置(2)。
2松开锁定杆。
3将调杆返回原始位置(3)。
4将锁定杆锁定。
安装三脚架
将三脚架快装板安装到肩撑的三脚架螺孔( -Af)中。
有关详情，请参阅三脚架的使用说明书。
注意
将肩撑安装到三脚架上时，请使用 5.5 mm 以下的螺丝。使
用大于此尺寸的螺丝，可能由于无法将肩撑牢固地安装到三
脚架上，而导致视频摄像机损坏。
注意事项
•在存放视频摄像机或将其放置在桌子上等处时，注意要将
肩垫和调杆另外存放以避免损坏。
•在安装 / 拆卸调杆以及使用肩垫要特别小心，以防夹到手
指，伤及自身。
•持拿视频摄像机时，请勿握在肩垫或调杆处，否则可能造
成视频摄像机掉落，因而损坏摄像机或伤及自身。
规格
尺寸 约 250 × 125 × 90 mm
（宽×高×深）
质量 约 400 g
所含物品 肩撑(1)
携带包(1)
成套印刷文件
设计或规格如有变动，恕不另行通知。
索尼公司
版次：2008 年 8 月
한국어
VCT-FXA는 HDR-FX1/HVR-Z1 Sony 디지털 HD 비디
오 카메라 레코더 전용의 숄더 브레이스입니다.
본 제품을 사용하시기 전에 본 사용설명서를 자세히 읽으신 후
장래에 참조할 수 있도록 소중히 보관하여 주십시오.
* 상기 비디오 카메라 모델은 일부 판매하지 않는 나라/지역이
있습니다.
주요 특징
• 어저스터 길이를 조정하면 최적한 위치에서 촬영할 수 있습니
다.
• 숄더 브레이스를 장착한 상태로 비디오 카메라에 삼각대를 사
용할 수 있습니다.
• 숄더 패드를 사용하면 카메라 흔들림을 감소시킬 수 있습니
다.
각 부분 명칭
(그림 A)
a. 어저스터
b. 숄더 패드
c. 비디오 보스
d. 카메라 장착용 나사
e. 잠금 레버
f. 삼각대 나사 홀
숄더 브레이스 장착하기
1비디오 보스(A-
c
)를 비디오 카메라의 보스 홀에 맞춥니
다.
2비디오 카메라의 삼각대 나사 홀을 숄더 브레이스의 카메라
장착용 나사(A-d)에 맞추고 카메라 장착용 나사를 조입
니다.
사용 방법
(그림 B)
–숄더 브레이스를 사용한 촬영
1잠금 레버(A-e)를 해제합니다.
2어저스터를 당기고 숄더 패드(A-
b
)를 화살표 방향(1)
으로 돌립니다.
3어저스터(A-a)를 적절한 위치(그림 C)로 조정합니다.
4잠금 레버를 잠급니다.
숄더 패드는 LCD 화면이나 파인더 중에서 어느 쪽을 촬영에 사
용하는가에 따라 원하는 위치에서 사용하여 주십시오.
(예: 그림 C D )
–숄더 브레이스를 비디오 카메라에 수납하기
1숄더 패드를 원래 위치(2)로 되돌려 놓습니다.
2잠금 레버를 해제합니다.
3어저스터를 원래 위치(3)로 되돌려 놓습니다.
4잠금 레버를 잠급니다.
삼각대 장착하기
삼각대 퀵 슈를 숄더 브레이스의 삼각대 나사 홀(A-f)에 장
착합니다.
자세한 내용은 삼각대의 사용설명서를 참조하여 주십시오.
주의점
숄더 브레이스에는 5.5 mm 이하의 나사를 사용해서 삼각대를
장착하여 주십시오. 나사가 긴 삼각대는 숄더 브레이스에 단단
히 장착할 수 없고 비디오 카메라가 손상될 염려가 있습니다.
사용상의 주의
• 비디오 카메라를 보관하거나 테이블 등에 놓을 때에는 우선 숄
더 패드와 어저스터가 손상되지 않도록 반드시 수납하여 주십
시오.
• 어저스터를 장착 또는 분리하거나 숄더 패드를 취급할 때에는
손가락이 끼지 않도록 주의하십시오.
• 비디오 카메라가 떨어져서 손상되거나 다칠 염려가 있으므로
숄더 패드나 어저스터를 잡고 들어 올리지 마십시오.
주요 제원
외형 치수 약 250 ×125 90 mm ×
(w/h/d)
중량 약 400 g
동봉품 숄더 브레이스(1)
휴대용 케이스(1)
도큐먼트 세트
디자인 및 주요 제원은 예고없이 변경할 경우가 있습니다.
Русский
Наплечник VCT-FXA изпользуется специально для
цифровой HD-видеокамеры-рекордера HDR-FX1/
HVR-Z1 фирмы Sony.
Перед использованием настоящего изделия прочтите
настоящую Инструкцию внимательно и сохраните ее
на дальнейшую справку.
*Перечисленные выше модели видеокамеры не
могут приобретаться в некоторых странах/регионах.
Особенности
• Длина регулятора может измениться для
поддержания записи в оптимальном положении.
• Тренога может использоваться вместе с
видеокамерой с установленным наплечником.
• Применение подушки наплечника сокращает
колебание видеокамеры.
Наименование деталей
(Рисунок A)
a.
Регулятор
b.
Подушка наплечника
c.
Выступ под видеокамеру
d.
Винт установки видеокамеры
e.
Фиксатор
f.
Резьбовое отверстие под треногу
Установка наплечника
1
Совместите выступ под видеокамеру (A–
c
) с
отверстием под выступ на видеокамере.
2
Совместите резьбовое отверстие под треногу
на видеокамере с винтом установки
видеокамеры (A–
d
) на наплечнике, затем
затяните винт установки видеокамеры.
Как пользоваться
(Рисунок B)
– Запись с применением наплечника
1
Отпустите фикатор (A–
e
).
2
Вытяните регулятор и поверните подушку
наплечника (A–
b
) в указанном стрелкой (1)
направлении.
3
Отрегулируйте регулятор (A–
a
) до
оптимального положения (Рисунок C).
4
Зафиксируйте фиксатор.
Испульзуйте подушку наплечника в нужном
положении в зависимости от того, что запись
осуществляется с применением экрана ЖКД или
видоискателя. (Примеры: Рисунки CD)
– Хранение наплечника в видеокамере
1
Возвратите подушку наплечника в исходное
положение (2).
2
Отпустите фиксатор.
3
Возвратите регулятор в исходное положение
(3).
4
Зафиксируйте фиксатор.
Установка на треногу
Установите быстроустанавливающий башмак треноги
в резьбовое отверстие под треногу (A–
f
)
наплечника.
Подробности смотрите в инструкции по пользованию
треногой.
Примечание
Установите наплечник на треногу с винтом 5,5 мм или
менее. Наплечник не может быть установлен
надежно на треноге с длиннее винтом, что может
привести к повреждению видеокамеры.
Общие указания по пользованию
• При постановке видеокамеры на стол или др. надо
хранить прежде всего подушку наплечника и
регулятор во избежание их повреждения.
• При установке/удалении регулятора и обрашении с
подушкой наплечника следует соблюдать
осторожность во избежание получения ранения из-
за прищемления пальца ими.
• Не следует держать видеокамеру, захватывая за
подушку наплечника или регулятор. Несоблюдение
этого указания может привести к падению
видеокамеры, что может вызвать ее повреждение
или получение ранения.
Технические характеристики
Габариты Приблиз. 250 × 125 90 мм×
(ш/в/г)
Масса Приблиз. 400 г
Комплектность поставки
Наплечник (1)
Футляр для переноса (1)
Набор напечатанной
документации
Конструкция и технические характеристики могут
быть изменены без уведомления.
VCT-FXA
HD
Sony
HDR-FX1/HVR-Z1
,
*
•
•
•
A
.a .b .c .d .e .f
1
(
A
-
c
)
2
(
A
-
d
)
,
B
−
1
(
A
-
e
)
2
(
A
-
b
)
(
1
)
3
(
A
-
a
)
C4
,
LDC
: C D
−
1
(
2
)
2 3
(
3
)
4
(A
-
f)
,
,
•
,
•
/
•
,
×
×
Termékspecifikációk
| Márka: | Sony |
| Kategória: | Háromlábú |
| Modell: | VCT-FXA |
Szüksége van segítségre?
Ha segítségre van szüksége Sony VCT-FXA, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek
Útmutatók Háromlábú Sony
23 December 2024
23 December 2024
23 December 2024
23 December 2024
23 December 2024
23 December 2024
31 Július 2024
2 Július 2024
1 Július 2024
Útmutatók Háromlábú
- Háromlábú SilverCrest
- Háromlábú Eurolite
- Háromlábú Asus
- Háromlábú Rollei
- Háromlábú Hama
- Háromlábú Proaim
- Háromlábú Kodak
- Háromlábú Omnitronic
- Háromlábú Bresser
- Háromlábú DJI
- Háromlábú Konig & Meyer
- Háromlábú Godox
- Háromlábú On Air
- Háromlábú Levenhuk
- Háromlábú Flycam
- Háromlábú Kogan
- Háromlábú Hohem
- Háromlábú Røde
- Háromlábú Zhiyun
- Háromlábú Konig
- Háromlábú ARRI
- Háromlábú Pyle
- Háromlábú Magnus
- Háromlábú Joby
- Háromlábú Gravity
- Háromlábú Neewer
- Háromlábú Laserliner
- Háromlábú REVO
- Háromlábú Miller
- Háromlábú Sky-Watcher
- Háromlábú Square Jellyfish
- Háromlábú Fidlock
- Háromlábú Glide Gear
- Háromlábú Vortex
- Háromlábú Robus
- Háromlábú Manfrotto
- Háromlábú Easypix
- Háromlábú AVerMedia
- Háromlábú Celestron
- Háromlábú Vello
- Háromlábú Barska
- Háromlábú Benro
- Háromlábú GVM
- Háromlábú Sachtler
- Háromlábú Swarovski
- Háromlábú Sunpak
- Háromlábú Celly
- Háromlábú Drift
- Háromlábú Gitzo
- Háromlábú Velbon
- Háromlábú Ultimate Support
- Háromlábú Oben
- Háromlábú Dorr
- Háromlábú Winegard
- Háromlábú Libec
- Háromlábú MOZA
- Háromlábú Ulanzi
- Háromlábú Sirui
- Háromlábú Vinten
- Háromlábú Acratech
- Háromlábú ProMediaGear
- Háromlábú Ravelli
- Háromlábú Mantona
- Háromlábú Olloclip
- Háromlábú Cullmann
- Háromlábú Vanguard
- Háromlábú IFootage
- Háromlábú FeiYu-Tech
- Háromlábú FeiyuTech
- Háromlábú MOVE'N SEE
- Háromlábú Kaiser Fototechnik
- Háromlábú Slidekamera
- Háromlábú IOptron
- Háromlábú FLOWCINE
- Háromlábú SteadiCam
- Háromlábú Fat Gecko
- Háromlábú 3 Legged Thing
- Háromlábú FLM
- Háromlábú Peak Design
- Háromlábú Studio Assets
- Háromlábú Stalco
- Háromlábú Tiltall
- Háromlábú E-Image
- Háromlábú Cam Caddie
- Háromlábú MotoCrane
- Háromlábú Cartoni
- Háromlábú HPRC
- Háromlábú Really Right Stuff
- Háromlábú Ruggard
- Háromlábú Ready Rig
- Háromlábú Axler
Legújabb útmutatók Háromlábú
26 December 2024
21 December 2024
21 December 2024
21 December 2024
21 December 2024
20 December 2024
20 December 2024
20 December 2024
20 December 2024
20 December 2024
