Oldal 1/30
VT35 Set
INTERPHONE VIDÉO
VIDEO-INTERCOMSYSTEEM
VIDEO DOOR INTERCOM
IMPIANTO DI VIDEOCITOFONO
VIDEO-TÜRSPRECHANLAGE
Bedienungsanleitung Seite2
Moded'emploi page 9
Gebruiksanwijzingen pagina 15
Operating instructions page 21
Istruzioni perfunzionamentopagina 26
D
F
NL
GB
I
D
Bedienungsanleitung
D - 2
1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle
Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf
die Handhabung der Geräte sein, fragen Sie einen Fachmann oder
informieren Sie sich im Internet unter www.pentatech.de. Bewahren Sie
diese Anleitung sorgfältig aufund geben Siesie ggf. anDritte weiter.
Die Stromversorgung erfolgt durchdas mitgelieferte Netzgerät, das an die
Innenstationangeschlossen wird.
BeiDrücken der Klingeltaste erfolgt ein Klingeltonan der Innenstation.
Die in der Außenstation eingebaute Kamera wird automatisch aktiviert
unddas Kamerabild erscheintam Monitor derInnenstation.
Das Kamerabild erscheint in Farbe. Bei Dunkelheit wird die in der
Außenstation integrierte Infrarotausleuchtung aktiviert, um das Gesicht
einer vor der Kamera stehenden Person auszuleuchten.
dann in schwarz/weiß Durch eine zusätzliche Beleuchtung
kann die Bildqualität bei schlechten Lichtverhältnissen verbessert
werden.
Eine zusätzliche Innenstation (nicht mitgeliefert) kann angeschlossen
werden.
Ein elektrischer 12 V DC Türöffner (nicht mitgeliefert) kann bei Bedarf an
der Innenstation angeschlossen werden.Dieser kann über Tastendruck an
der Innenstation aktiviert werden.
Die Außenstation ist sowohl für die Aufputz- als auch für die
Unterputzmontagegeeignet und mussvor Regen geschützt werden.
Die Innenstation und das Netzgerät sind nur für die Anbringung im
Innenbereichzugelassen.
Die Anlage darf nur im privaten Bereich und nicht im gewerblichen
Bereichverwendet werden.
2. BestimmungsgemäßeVerwendung
Diese Video-Türsprechanlage VT35 besteht aus einer Außenstation
VT35C und einer Innenstation VT35M, die mit einem vieradrigen
Verbindungskabel verbunden werden. Die maximale Kabellänge beträgt
70m.
Das Kamerabild
erscheint .
Durch Tastendruck an der Innenstation wird das Gegensprechen
ermöglicht,an der Außenstation ist eineFreisprechanlage eingebaut.
Zur Kontrolle können jederzeit durch Tastendruck an der Innenstation die
Kameraund das Mikrofonaktiviert werden.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftetnicht für Schäden,die durchnicht bestimmungsgemäßen Gebrauch
oderfalsche Bedienung verursachtwerden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen,dasssie nicht mit dem Gerät spielen.
Betriebsspannung: vonder Innenstation (12 VDC)
Stromaufnahme: max. 300 mA
Kamera-Bildsensor: 1/4“CMOSFarbe
Kamera-Bildauflösung: 648 x 488Pixel
Kamera-Bildwinkel: ca. 100° horizontal, ca.68° vertikal
Ausleuchtung: 5 Infrarot LEDs (zur Ausleuchtung des Nah-
bereichsbei Dunkelheit -ca. 1 m)
Dämmerungsschalter: aktiviert LEDs bei Dunkelheit
Abmessungen: Außenstation ohne
Wandhalterung: ca.99x 152 x 28 mm
Unterputzhalterung: ca. 87 x 139x 42 mm
Aufputzhalterung: ca. 110 x 156x 31 mm
Betriebstemperatur: -10°C bis+45°C
Schutzklasse: IP44
Verbindungskabel: erforderlich:
4x0,8 mm², max.70 m Längezur Innenstation
normale Montagehöhe: 150cm (Kamera)
Min.empfohlene Montagehöhe: 135cm (Kamera)
3. Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf
Vollständigkeit sowieden einwandfreien Zustand der Geräte.
1x Innenstation(inkl. Wandhalterung)
1x Außenstation
1x Aufputzhalterung
1x Unterputzhalterung
1x Netzgerät mit ca. 1,8m Kabel
6x Montageschrauben
6x Dübel
2x Maschinenschrauben
1x Bedienungsanleitung
4. TechnischeDaten

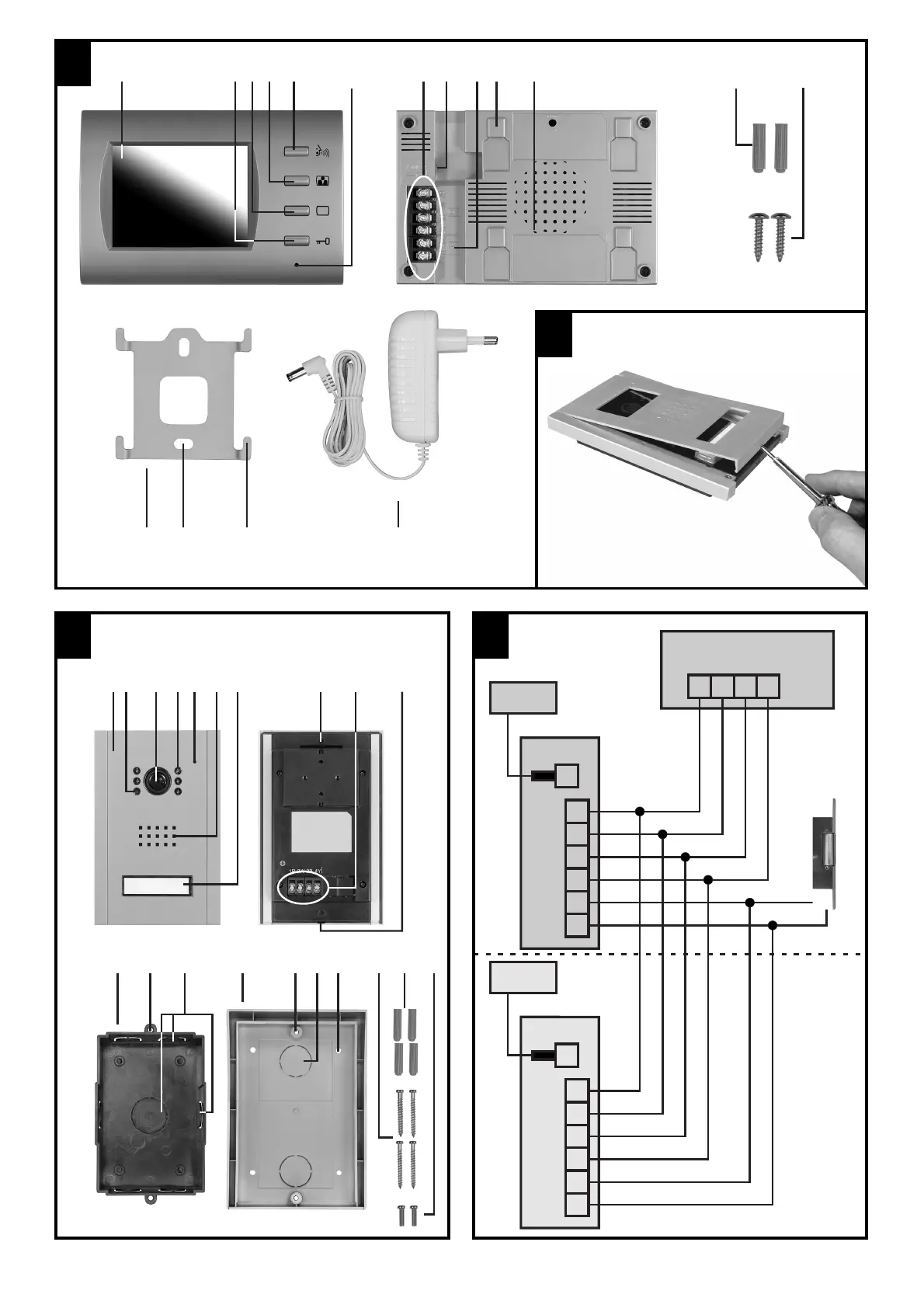

AußenstationVT35C "
A
B
1 2 3 4 5 6 7 8 9 10 11 12 13
14 15 16 17
18 19 20 21 22 23 24 25 26 27
C
VT35C
1R 2W 3B 4Y
15 V DC
VT35M
1R
2W
3B
4Y
5K
6K
15 V DC
VT35M
1R
2W
3B
4Y
5K
6K
(optional)
38
OPTIONAL
D
VT35 Set
28 29 30 31 32 33 34 35 36 37
D - 3 2018/04/23
