Medium Duty Sliding Shelf
for 4Post and 2Post Racks
Installation Instructions
Kit P/N: 1USHL-115 (4Post)
Kit P/N: 1USHL-015 (2Post)
Patent(s) Pending
Page 2
Kit Contents
(1) Partially Assembled Shelf
(1) Anti-Slip Mat 12”x15”
(1) 50” Velcro Strap for Cable Arm
Brackets:
(2) Rear Rack Brackets
(1) Removable Front Stop
(1) Adjustable Rear Stop
(1) Arm Extension Bracket
(2) Cable Management Arms
(2) Arm Attachment Brackets
1USHL-015 Adds:
(2) 3U Tall 2Post Brackets (see Page 8)
(12) 12-24 Bolts for Relay Racks
Assembly Hardware Kit:
(4) 8-32 x 3/8” Flat Head Screws
(6) 8-32 x 3/8” Pan Head Screws
(6) 8-32 Nuts
(3) 2.5” Clevis Pins & Cotter Pins
(for Cable Mgmt)
Rack Mount Hardware Kit:
(8) 12-24 x 1/2” Screws
(8) 10-32 x 1/2” Screws
(8) 12-24 Square Nuts
(8) 10-32 Cage Nuts
Installation Instructions

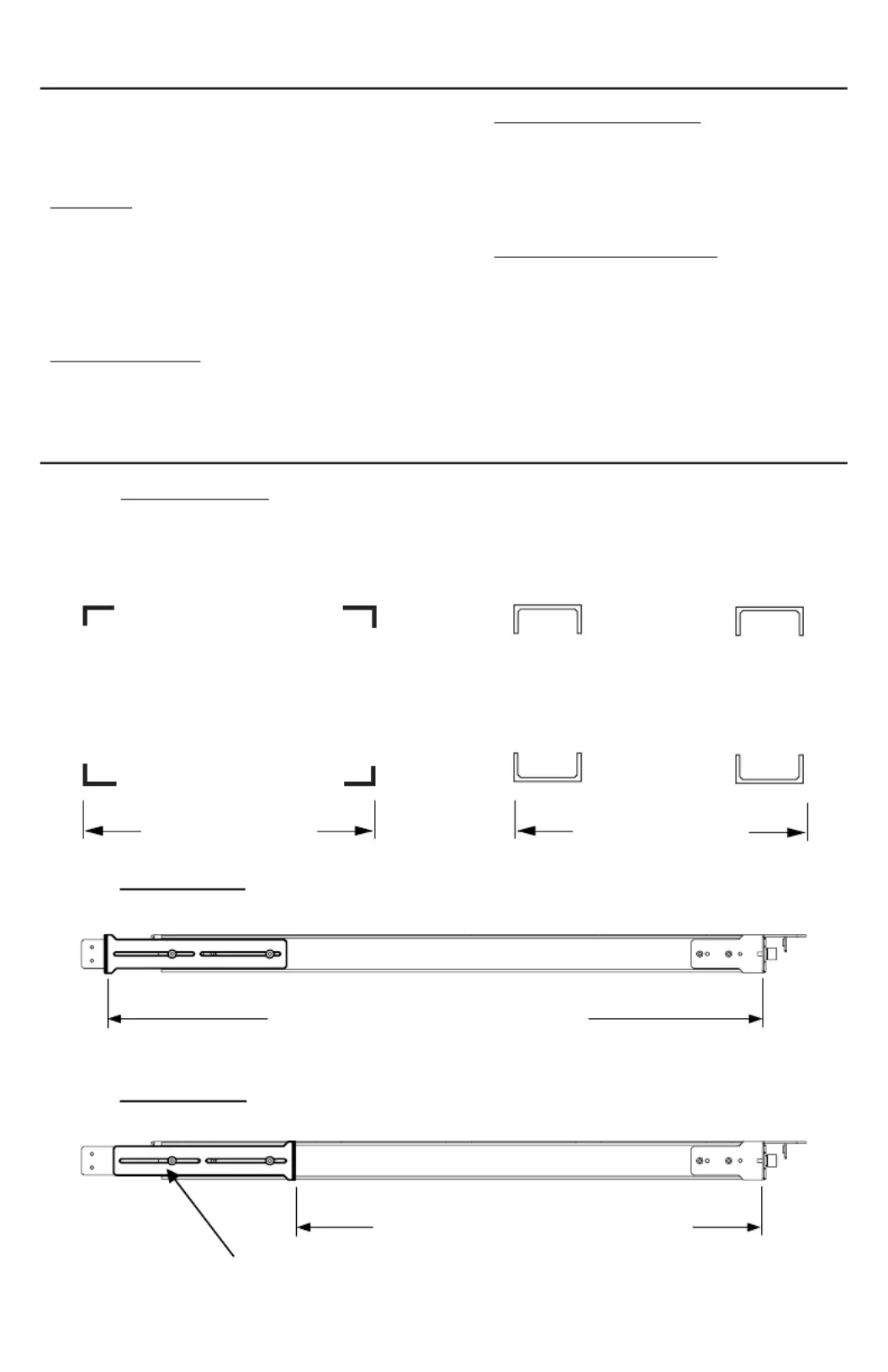

Step 1. Mounting-DepthMounting Depth: Measure the “ ” for your rack from the front of
the “Front-Mounting-Surface” to the back of the “Back-Mounting-Surface”. Go to
Step 2 or Step 3 based on the measurement.
Step 2. 23.5” to 31.5”: The Rear Rack Brackets will be installed as shown below for this
“Mounting Depth” range.
4Post Cabinet Double 2Post
FRONT
REAR
MOUNTING DEPTH
FRONT
REAR
MOUNTING DEPTH
”5.32”htpeDgnitnuoM“
–
”5.13
”5.32-”5.51”htpeDgnitnuoM“
tekcarBkcaRraeRdesreveR
Step 3. 15.5” to 23.5": The Rear Rack Brackets will be installed as shown below for this
“Mounting Depth” range.
Installation Instructions
Page 3

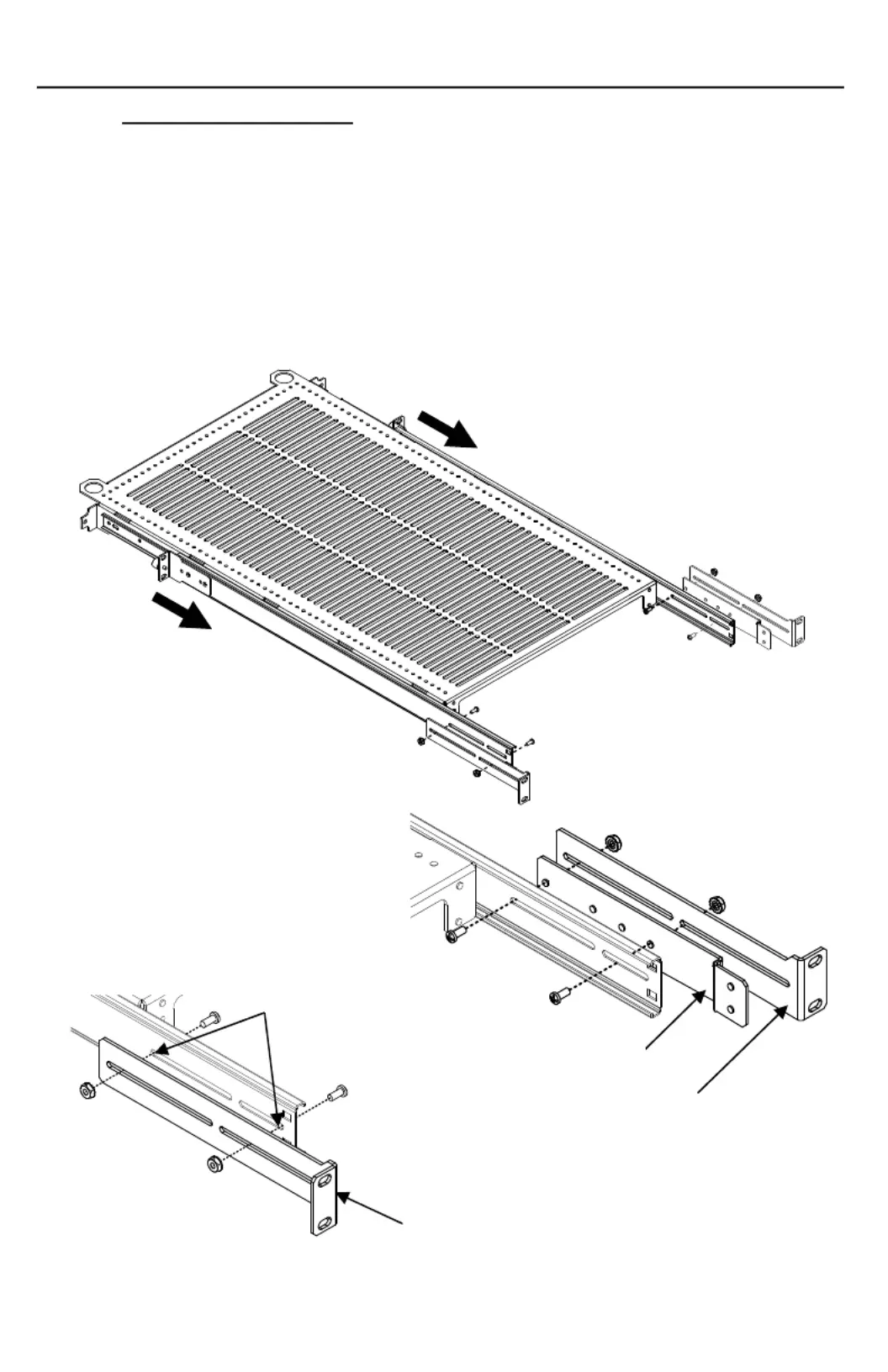

Step 4. Rear Bracket Attachment: Move the slide rails back approximately 8". You may
need to loosen the thumb screws to do this.
Attach the Rear Rack Brackets and the Cable Arm Extension as shown below.
Attach using (4) 8-32 x 3/8” Pan Head Screws and (4) 8-32 Nuts. The screws
should be located in the slots as far apart from one another as possible (see
below). Tighten all screws.
The Cable Arm Extension can be attached to the right or left, based on your
cabling needs.
tekcarBkcaRraeR
kcaBsliaRedilS
detacoLswercS
trapAraF
tekcarBkcaRraeR
noisnetxEmrAelbaC
