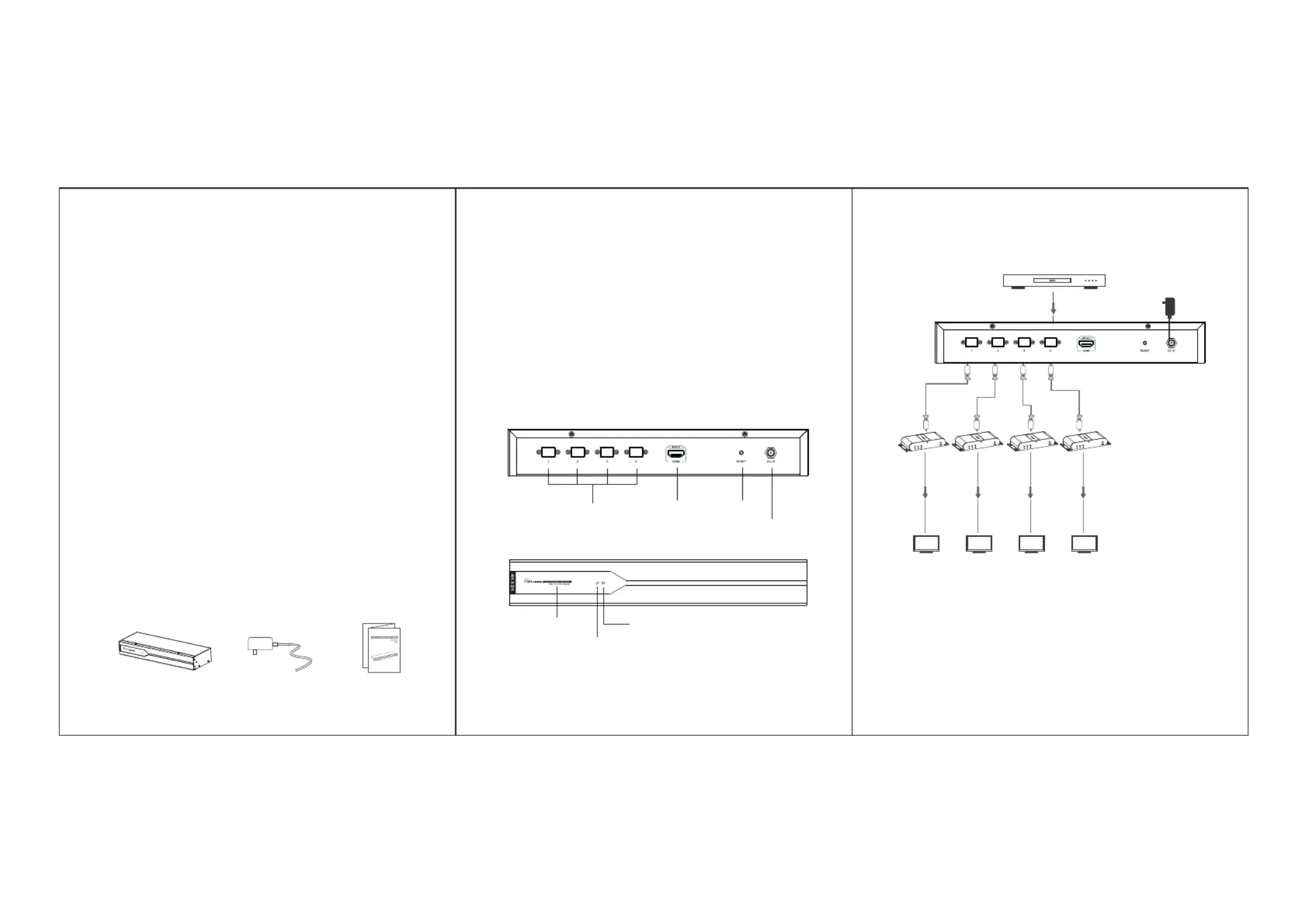

User Manual
HDbitT 1 to 4 HDMI Fiber Optics
Extender Splitter
4Kx2K
The product name and brand name may be registered trademark of related
manufacturers.TM and ® may be omitted on the user manual. The pictures
on the user manual are just for reference,and there may be some slight
difference with the real products.
We reserve the rights to make changes without further notice to a product
or system described herein to improv e reliability, function or des ign.
Disclaimer
Q: TV display“waiting for connection...” on the bottom right corner?
A: 1)Please check if the power supply of extender splitter and RX(receiver)
is well connected and the power indicator led lights on.
2)Make sure all cables are firmly connected.
Q: TV display“Please check the TX input signal”?
A: 1) please check if there is an HDMI signal input of extender splitter
2) Try to connect the signal source directly to display device to see if
there is signal output from source device or change the signal source,
HDMI cables and try again.
Q: Display not fluent and stable
A: 1) Please check the cable length between extender splitter and
RX(receiver) is within the required range.
2) Press“reset”button on the extender splitter/RX panel, reset and
reconnect.
•FAQ
Output Port 4 x SC/APC
Specification
HDMI Signal HDMI1.4, compatible with HDCP1.4
Support Resolutions
480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz,
720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz,
4K 2K@24/25/30Hz×
DDC Signal Voltage
Items
Transport Protocol HDbitT
Transmit Distance Up to 10Km transmission distance for 4K 2K@24/25/30Hz ×
resolution over single mode optical fiber cables
5Vp-p(TTL)
Input Port 1 x HDMI
Working Temperature 0~60 C°
Power Adapter DC5V/2A
TMDS Bandwidth 10.2Gpbs
Fiber Optics Type G657
•Specification
Power Consumption ≤10W
Dimension 288(L)x 98 (W) x44.4 (H) mm
Weight
Color Black
1Kg
• Connection and operation
• Connection instruction:
1). Connect HDMI input with HDMI output of source device.
2). Connect SC port of the mainframe with SC input port of HDMI extender RX.
3). Connect HDMI output of HDMI extender RX to HDMI input of HDTV and set
the TV source input to correct HDMI input channel.
4) Power on the device (power indicator lights) and it works.
HDMI extender
splitter TX*1
User manual *1
DC5V/2A power
adapter*1
Important Safety Notes:
1. Do not plug-in/out the network cables and IR cables when it is in using.
2. Use DC5V only. Make sure the specification matched if using 3rd party
DC adapters.
• Panel description
Reset button
Power Input DC5V（ ）
HD MI In put
SC/APC output
• Introduction
This product combines the extender and splitter function to split 1 HDMI
signal to 4 identical HDMI signals over single mode optical fiber cables, and
extend signal up to 10Km. It is widely applied in HD audio visual display room,
exhibition center and digital monitoring system.
• Package contents
• Features:
1. Transmission over single mode optical fiber cables, plug and play
2. Extend resolution 4K×2K up to 10Km
3. Support 1 HDMI signal input and 4 SC signal output
4. Avoid the electromagnetic interference in environment for long distance
transmission
5. Compatible with HDCP1.4
6. Low signal loss, wide frequency band and strong anti-interference
7. Compatible with the receiver which support HDbitT transport protocol
1. HDM I source de vice(c omputer grap hics card , DVD,PS 3, HD
monitoring eq uipm ent etc)
2. HDMI display device like SDTV, HDTV, and projector with HDMI port.
3. HDMI extender RX which supports HDbitT transport protocol
4. Cables(HDMI cables,single mode optical fiber cables)
• Installation Requirement
Connection indicator
Date transmission indicator
Power indicator
DVD
TV TV TV TV
HDMI EXTENDER TX (Sender)
HDMI EXTENDER
RX( )
Recelver
Cable
