Használati útmutató ESYLUX SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2

ESYLUX Megkönnyebbülés SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2

Olvassa el alább 📖 a magyar nyelvű használati útmutatót ESYLUX SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2 (2 oldal) a Megkönnyebbülés kategóriában. Ezt az útmutatót 2 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra

Letöltés PDF
Oldal 1/2
L
N
PE
N N L L
DA DA DA DA N N L L
L
N
PE
DA+
DA -
ESYLUX GmbH
• An der Strusbek 40
22926 Ahrensburg / Germany
info@esylux.com • www.esylux.com
MA02080403
x
150° 150°
30° 30°
180°
0°
120°
90° 90°
120°
60° 60°
240
320
80
80
160
240
160
320
220-240 V~
50-60 Hz
0 °C ...
+45 °C IP20
Item no. Product name x
mm
z
mm EEI *) CCT (K) Function
EO10850622 450SVENJA CL 450 DDP OP 3400 840 IP20 DALI-2 82 D 4000 DALI-2 Dimming
EO10850615 450SVENJA CL 450 DDP OP 3400 840 IP20 82 D 4000 ON/OFF
EO10850608 450SVENJA CL 450 DDP OP 3300 830 IP20 DALI-2 82 D 3000 DALI-2 Dimming
EO10850592 450SVENJA CL 450 DDP OP 3300 830 IP20 82 D 3000 ON/OFF
EO10850585 450SVENJA CL 450 DDP O P 3400 8TW IP20 DALI-2DT8 82 C 2700-6500 DALI-2DT8 Tunable White
EO10850653 SVENJA CL 600 DDP OP 5700 840 IP20 DALI-2 D600 82 4000 DALI-2 Dimming
EO10850646 SVENJA CL 600 DDP OP 5600 830 IP20 DALI-2 D600 82 3000 DALI-2 Dimming
EO10850639 SVENJA CL 600 DDP O P 5600 8TW IP20 DALI-2DT8 600 82 C 2700-6500 DALI-2DT8 Tunable White
EO10850660 SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2 D900 87 4000 DALI-2 Dimming
EO10850684 SVENJA CL 900 DDP OP 9400 830 IP20 DALI-2 D900 87 3000 DALI-2 Dimming
EO10850677 SVENJA CL 900 DDP OP 7000 8TW IP20 DALI-2 DT8 C900 87 2700-6500 DALI-2 DT8 Tunable White
2
3
1
1.1 2.1 2.2 2.3
2.43.23.1
21
3
4
600/900
450
3
4
1
2
5
1
2
2.5
Technical data for specific products can be found at www.esylux.com/products
z
click
click
click
click
click
150° 150°
30° 30°
180°
0°
120°
90° 90°
120°
60° 60°
240
320
80
80
160
240
160
320
150° 150°
30° 30°
180°
0°
120°
90° 90°
120°
60° 60°
240
320
80
80
160
240
160
320
150° 150°
30° 30°
180°
0°
120°
90° 90°
120°
60° 60°
345
460
115
115
230
345
230
460
SVENJA CL 450 SVENJA CL 600
SVENJA CL 900 SVENJA CL 900 TW
3.4
cd/1000lm
L
N
PE
DA DA DA DA N N L L
SVENJA DALI-2
L
N
PE
DA DA DA DA LDA DA NN N L L
DALI-2 DT8 Control GearSVENJA DALI-2 DT8
Push
3.3
GB SHORT INSTRUCTION
DANGER!
Risk of fatal injury from electric shock!
• Installation must only be performed by an electrical installation
technician or a trained electrician, taking country-specific
regulations into account.
• Switch off the mains voltage prior to assembly / disassembly.
• Protect the luminaire with a 10 A circuit breaker.
• The supply to the DALI-2 interface is not classified as Safety
Extra Low Voltage (SELV).
• There is only a single insulation method (basic insulation) between
the low voltage and the DALI-2 interface. The control devices that
are used must guarantee appropriate protection against electric
shock.
1 Intended use
The ESYLUXSVENJA series is intended for use indoors as surface-
mounted ceiling luminaires. The luminaires are suitable for VDU
workstations in accordance with EN12464-1.
LED LED
The light source of this luminaire may
only be replaced by the manufacturer or a
service technician commissioned by him or a
similarly qualified person.
LED
230V
The included control gear of this luminaire
may only be replaced by the manufacturer or
a service technician commissioned by him or
a similarly qualified person.
Light distribution diagram (1.1)
Further light distribution diagrams for the ESYLUXSVENJA series
can be found at www.esylux.com.
Included in delivery
1x luminaire, 1x drilling template, 1x bag of fasteners.
Accessories (optional)
• SVENJA POLE PENDULUM SET 1000 (item no. E
O
10850561);
• SVENJA WIRE PENDULUM SET 2000 (item no. E
O
10850578).
2 Installation
Install the device as shown in the following figures:
(2.1)
• Loosen the knobs with maximum 3-5 turns. Do not detach the
knobs completely;
• Press the knobs until a click sound is heard;
• Lift the driver box up.
(2.2)
• Unscrew the fall protection wire ends;
• Disconnect the driver cable connector;
• Pull outwards the spring locks until a click sound is heard;
• Screw in the knobs.
(2.3)
• Mark the ceiling surface using the drilling template;
• Drill into the ceiling and install the wall anchors provided;
• Install the driver box using the screws provided;
• Connect the power wires in the push terminal.
(2.4)
• Take the luminaire body and screw in the fall protection wire ends;
• Connect the driver cable connector.
(2.5)
• Install the luminaire body making sure the fall protection wires
remain inside the driver box;
• Push the luminaire body flat against the driver box until a click
sound is heard.
3 Connection
Connect as shown in the following wiring diagrams:
• )ON/OFF models. (3.1
• DALI-2 models. ( )3.2
LLive/phase conductor 230V~
NNeutral conductor
/ PE Earth conductor
DA DALI-2
DA DALI-2
The DALI-2 and DALI-2 DT8 control gears are compatible with
SwitchDIM, meaning that on / off or dimming commands can be
carried out using a 230 V mains cable and a push button.
For SVENJA CL 450/600 DALI-2 models and all Tunable
White models, a SwitchDIM (PushDIM) function is possible with push
buttons, connected according to the wire diagram ( ) and (3.3 3.4).
For SVENJA CL 900 DALI-2 models SwitchDIM function is not
possible.
Please note : If SwitchDIM is used, multiple SVENJA can be
connected to same push button. Under no circumstances shall other
DALI devices be connected to the DALI bus, otherwise they will be
destroyed.
4 Settings
DALI-2 dimming
• Brightness dimming control by standard DALI-2 control system.
Tunable white
• Brightness dimming and CCTcolour temperature changing by
standard DALI-2 DT8 control system.
• Brightness and CCT can be dimmed up and down separately, by a
standard DALI push button in a connected DALI-2 system.
SwitchDIM (PushDIM)
SwitchDIM function allows CCT & brightness dimming control with
2x push buttons, without DALI-2 system.
Activate the SwitchDIMmode by following method:
• Short press the push button 5times within 3seconds, the driver
will automatically switch to SwitchDIM mode.
5 Technical data
Operating voltage 220-240 V ~ /50 - 60 Hz
Operating voltage light source 33-35V
Rated
power P
450
30W
600
48W
900
80W
9008TW
60W
Protection type/Class IP20/I
Impact resistance IK08
Ambient temperature 0°C...+45°C
Colour White, similar to RAL9003
Diffusor Down Light
Up Light
Micro-Prismatic Opal
Opal
*) This luminaire contains light sources of energy efficiency classC
or D. (See table)
6 Disposal / warranty
This device must not be disposed of as unsorted residual
waste. Used devices must be disposed of correctly. Contact
your local town council for more information.
The ESYLUX manufacturer's warranty can be found online at
www.esylux.com.
Technical and design features may be subject to change.
DE KURZANLEITUNG
GEFAHR!
Risiko einer tödlichen Verletzung durch einen elektrischen
Schlag!
• Die Installation darf nur von einem Elektroinstallateur oder einer
Elektrofachkraft unter Berücksichtigung der landesspezifischen
Vorschriften durchgeführt werden.
• Schalten Sie vor der Montage/Demontage die Netzspannung aus.
• Sichern Sie die Leuchte mit einem 10-A-Schutzschalter ab.
• Die Versorgung der DALI-2Schnittstelle ist nicht als
Schutzkleinspannung - Safety Extra Low Voltage (SELV) eingestuft.
• Es gibt nur eine einzige Isolationsart (Basisisolierung) zwischen
der Niederspannung und der DALI-2Schnittstelle. Die
eingesetzten Steuergeräte müssen einen angemessenen Schutz
gegen einen elektrischen Schlag gewährleisten.
1 Bestimmungsgemäßer Gebrauch
Die ESYLUXSVENJA Serie ist für den Einsatz als Aufbauleuchte
in Innenräumen vorgesehen. Die Leuchten sind für
Bildschirmarbeitsplätze gemäß EN12464-1 geeignet.
LED LED
Die Lichtquelle dieser Leuchte darf nur
vom Hersteller oder von einem seiner
Kundendienstmitarbeiter oder einer ähnlich
qualifizierten Person ausgetauscht werden.
LED
230V
Das mitgelieferte Vorschaltgerät dieser
Leuchte darf nur vom Hersteller oder von
einem seiner Kundendienstmitarbeiter
oder einer ähnlich qualifizierten Person
ausgetauscht werden.
Lichtverteilungsdiagramm (1.1)
Weitere Lichtverteilungsdiagramme für die ESYLUXSVENJA Serie
finden Sie unter www.esylux.com.
Im Lieferumfang enthalten
1xLeuchte, 1xBohrschablone, 1xTüte mit Befestigungselementen.
Zubehör (optional)
• SVENJA STABABHÄNGUNG1000 (Art.-Nr. E
O
10850561);
• SVENJA SEILABHÄNGUNG2000 (Art.-Nr. E
O
10850578).
2 Installation
Installieren Sie das Produkt wie in folgenden Abbildungen gezeigt:
(2.1)
• Lösen Sie die Knöpfe mit maximal 3–5Umdrehungen. Entfernen
Sie die Knöpfe nicht vollständig;
• Drücken Sie die Knöpfe, bis ein Klickgeräusch zu hören ist;
• Heben Sie die Treiberbox ab.
(2.2)
• Schrauben Sie die Enden der Fallschutzdrähte ab;
• Ziehen Sie den Anschluss des Treiberkabels heraus;
• Ziehen Sie die Federverschlüsse nach außen, bis ein
Klickgeräusch zu hören ist;
• Schrauben Sie die Knöpfe an.
(2.3)
• Markieren Sie die Deckenoberfläche mithilfe der Bohrschablone;
• Bohren Sie in die Decke und bringen Sie die mitgelieferten Dübel
an;
• Montieren Sie die Treiberbox mit den mitgelieferten Schrauben;
• Stecken Sie die Stromkabel in die Steckklemmen.
(2.4)
• Nehmen Sie den Leuchtenkörper und schrauben Sie die Enden
des Fallschutzdrahtes ein;
• Stecken Sie den Anschluss des Treiberkabels ein.
(2.5)
• Montieren Sie den Leuchtenkörper und achten Sie dabei darauf,
dass die Fallschutzdrähte in der Treiberbox bleiben;
• Drücken Sie den Leuchtenkörper flach gegen die Treiberbox, bis
ein Klickgeräusch zu hören ist.
3 Anschließen
Nehmen Sie den Anschluss vor, wie in den folgenden Schaltplänen
dargestellt:
• )ON/OFFModelle. (3.1
• )DALI-2Modelle. (3.2
LSpannung/Phasenleiter 230V~
NNeutralleiter
/ PE Schutzleiter
DA DALI-2
DA DALI-2
Die Vorschaltgeräte DALI-2 und DALI-2DT8 sind mit SwitchDIM
kompatibel, d.h. mit einer 230V-Anschlussleitung und einem Taster
können Ein/Aus- oder Dimmbefehle ausgeführt werden.
Bei den SVENJA CL 450/600 DALI-2-Modellen und allen
TunableWhite-Modellen ist eine SwitchDIM (PushDIM)-Funktion
mit entsprechend dem Schaltplan ( ) und ( ) angeschlossenen 3.3 3.4
Tastern möglich.
Bei SVENJA CL 900 DALI-2 Modellen ist keine SwitchDIM-Funktion
möglich.
Bitte beachten Sie: Wenn die SwitchDIM-Funktion genutzt
wird, können mehrere SVENJA-Leuchten an denselben Taster
angeschlossen werden. Keinesfalls dürfen andere DALI-Geräte an den
DALI-Bus angeschlossen werden, da diese sonst zerstört werden.
4 Einstellungen
DALI-2 Dimmung
• Dimmen der Helligkeit durch standardmäßiges DALI-2-
Steuersystem.
Tunable White
• Dimmen der Helligkeit und Ändern der CCTFarbtemperatur durch
standardmäßiges DALI-2DT8-Steuersystem.
• Helligkeit und CCT können über einen standardmäßigen
DALITaster in einem angeschlossenen DALI-2System separat
hoch- und heruntergedimmt werden.
SwitchDIM (PushDIM)
Die SwitchDIM-Funktion ermöglicht das Dimmen von CCT und
Helligkeit mit 2Tastern, ohne DALI-2System.
Aktivieren Sie die Betriebsart SwitchDIM mit folgender Methode:
• Drücken Sie den Taster kurz 5Mal innerhalb von 3Sekunden. Der
Treiber schaltet dann automatisch in die Betriebsart SwitchDIM.
5 Technische Daten
Betriebsspannung 220-240 V~ /50–60Hz
Betriebsspannung der Lichtquelle 33–35V
Bemessungs-
leistungP
450
30W
600
48W
900
80W
9008TW
60W
Schutzart/-klasse IP20/I
Schlagfestigkeit IK08
Umgebungstemperatur 0°C...+45°C
Farbe Weiß, ähnlich RAL9003
Diffusor Direkt
Indirekt
Mikroprismatisch/Opal
Opal
*) Diese Leuchte enthält Lichtquellen der EnergieeffizienzklasseC
oder D. (Siehe Tabelle)
6 Entsorgung/Gewährleistung
Dieses Produkt darf nicht im unsortierten Restmüll entsorgt
werden. Altgeräte müssen fachgerecht entsorgt werden.
Wenden Sie sich an Ihre örtliche Verwaltung, um weitere
Informationen zu erhalten.
Die ESYLUX Herstellergarantie finden Sie im Internet unter
www.esylux.com.
Technische und konstruktive Veränderungen vorbehalten.
FR CONSIGNES BRÈVES
DANGER!
Risque de blessure mortelle par choc électrique!
• L’installation doit être réalisée uniquement par des installateurs-
électriciens ou des électriciens en respectant les réglementations
nationales.
• Coupez l'alimentation du réseau secteur avant tout montage/
démontage.
• Protégez le luminaire avec un disjoncteur de 10A.
• L'alimentation de l'interface DALI-2 n'est pas classée comme très
basse tension de sécurité - Safety Extra Low Voltage (SELV).
• Il n'existe qu'une seule méthode d'isolation (isolation simple)
entre la basse tension et l'interface DALI-2. Les dispositifs de
commande utilisés doivent garantir une protection adéquate
contre les chocs électriques.
1 Utilisation prévue
La série SVENJA d'ESYLUX est destinée à être utilisée à l'intérieur en
tant que luminaires en saillie. Les luminaires sont adaptés aux postes
de travail dotés d'écrans, conformément à la norme EN12464-1.
LED LED
Le remplacement de la source lumineuse de
ce luminaire ne peut être effectué que par le
fabricant ou un technicien de maintenance
mandaté par lui-même ou par toute personne
possédant les mêmes qualifications.
LED
230V
Le ballast électronique inclus dans ce
luminaire ne peuvent être remplacés que par
le fabricant ou un technicien de maintenance
mandaté par lui-même ou par toute personne
possédant les mêmes qualifications.
Schéma de distribution lumineuse(1.1)
D'autres schémas de distribution lumineuse de la série SVENJA
d'ESYLUX sont disponibles sur le site www.esylux.com.
Le colis comprend
1x luminaire, 1x gabarit de perçage, 1x sachet de visserie.
Accessoires (facultatif)
• SVENJA SET DE MONTAGE À TUBE CENTRAL 1000 (ref.
E
O
10850561);
• SVENJA SET DE SUSPENSION AVEC 3 CÂBLES MÉTALLIQUES
2000 (ref. E
O
10850578).
2 Installation

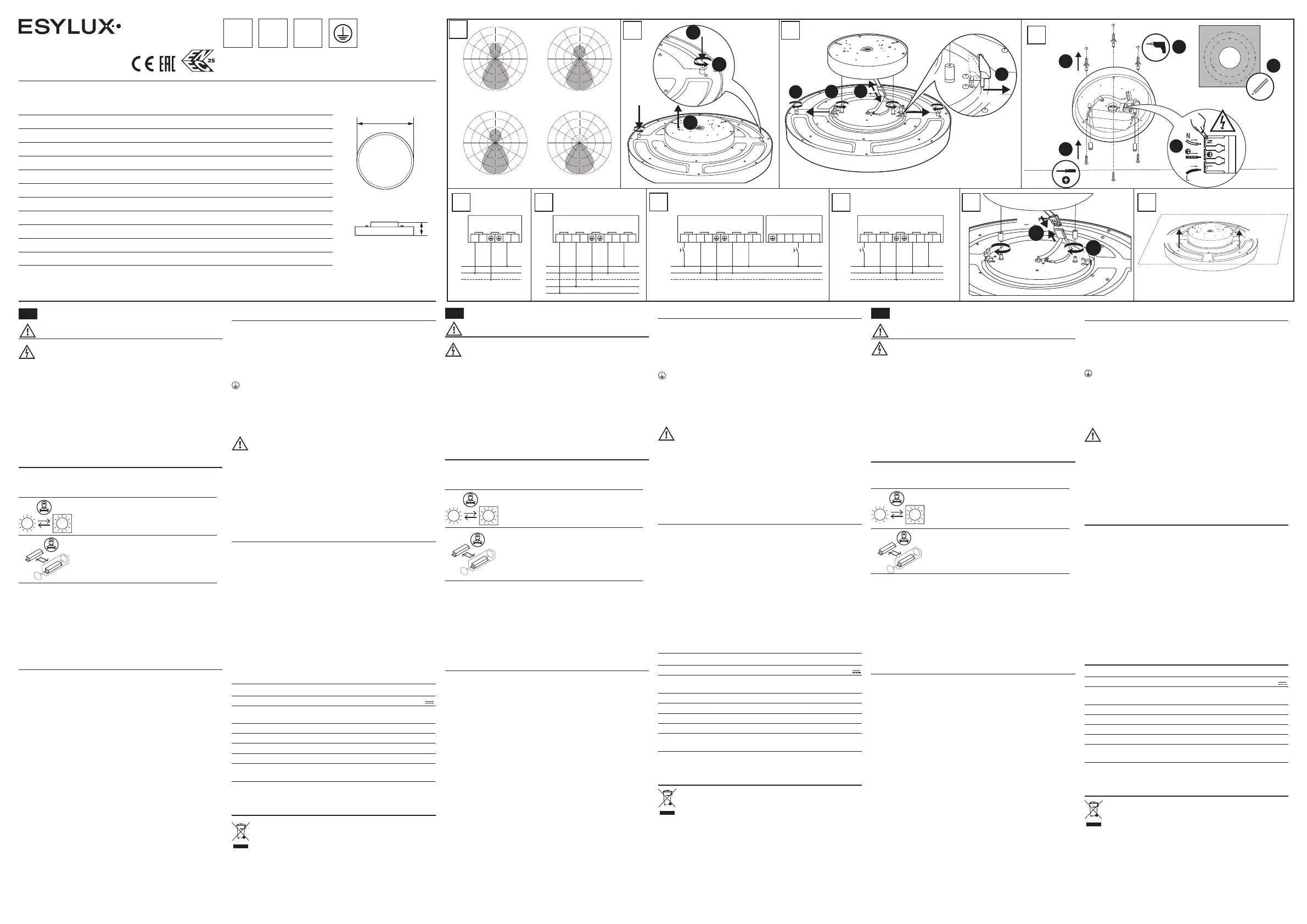

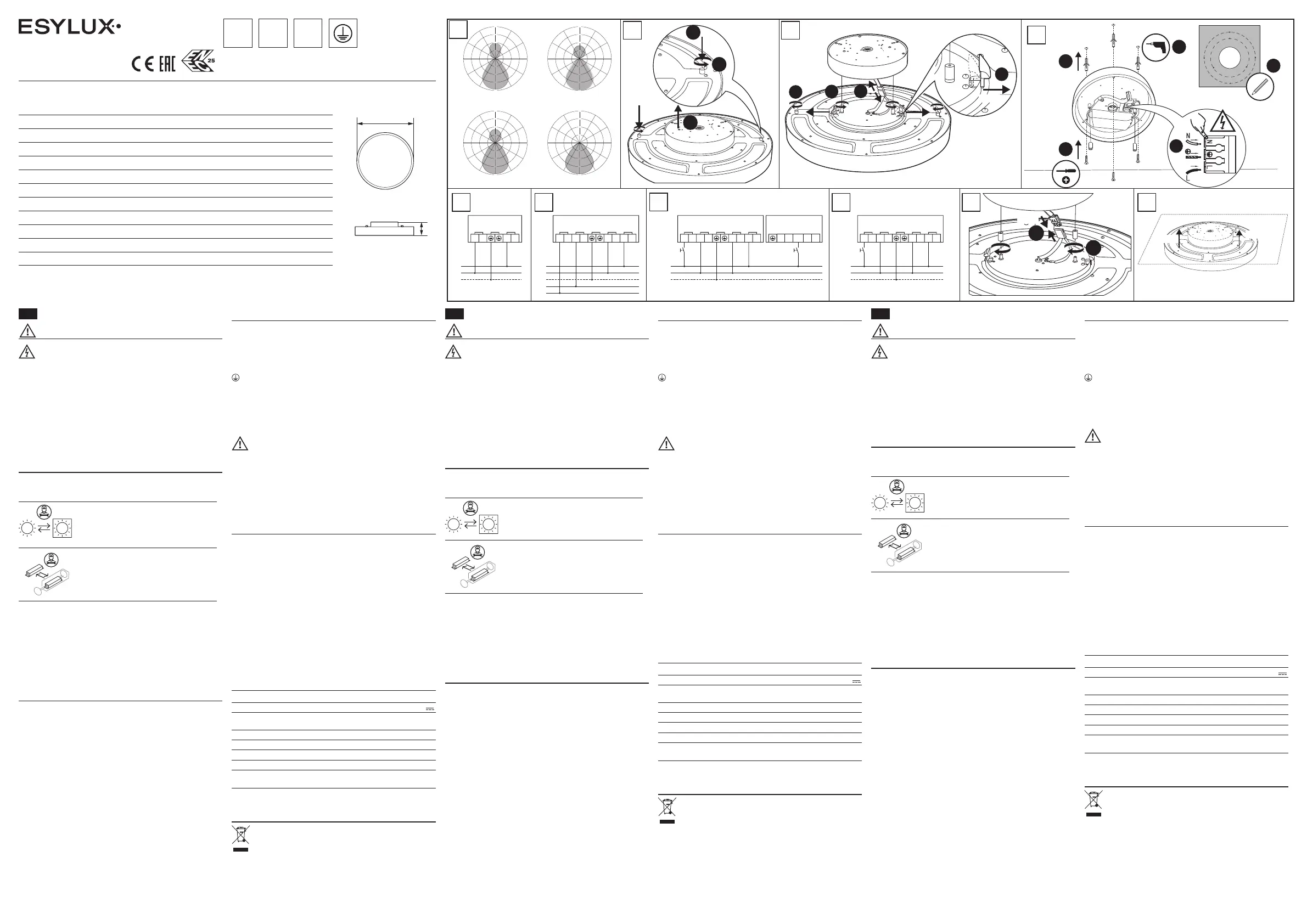

Installez l'appareil comme indiqué dans les illustrations suivantes:
(2.1)
• Desserrez les molettes de 3 à 5tours maximum. Ne dévissez pas
complètement les molettes;
• Appuyez sur les molettes jusqu'à ce que vous entendiez un clic;
• Soulevez le boîtier d'alimentation.
(2.2)
• Dévissez les extrémités des câbles de protection contre les
chutes;
• Débranchez le connecteur du câble du boîtier d'alimentation;
• Tirez les loquets à ressort vers l'extérieur jusqu'à ce que vous
entendiez un clic;
• Vissez les molettes.
(2.3)
• Tracez la surface de fixation à l'aide du gabarit de perçage;
• Percez le plafond et introduisez les chevilles fournies;
• Fixez le boîtier d'alimentation à l'aide des vis fournies;
• Connectez les câbles électriques à la borne à poussoir.
(2.4)
• Saisissez le corps du luminaire et vissez les extrémités du câble
de retenue;
• Raccordez les fils d'alimentation dans la borne enfichable.
(2.5)
• Installez le corps du luminaire en vous assurant que les câbles
de protection contre les chutes restent à l'intérieur du boîtier
d'alimentation;
• Poussez le corps du luminaire contre le boîtier d'alimentation
jusqu'à ce que vous entendiez un clic.
3 Raccordements
Raccordez selon dans les schémas de raccordements suivants:
• Modèles ON/OFF. (3.1)
• )Modèles DALI-2. (3.2
PConducteur de phase 230V~
NConducteur neutre
/ PE Conducteur de mise à la terre
DA DALI-2
DA DALI-2
Les ballasts électroniques DALI-2 et DALI-2DT8 sont compatibles
avec SwitchDIM, ce qui signifie que les commandes ON/OFF ou
variation d'intensité peuvent être commandées par un poussoir
raccordé au secteur (230 V).
Pour les modèles SVENJA CL 450/600 DALI-2 et tous les
modèles Tunable White, une fonction SwitchDIM (PushDIM) est
possible avec des poussoirs, connectés selon les schémas de
câblage. (3.3) et (3.4).
Pour les modèles SVENJA CL 900 DALI-2 la fonction SwitchDIM
n'est pas possible.
Remarque importante: Si la fonction SwitchDIM est utilisée,
plusieurs luminaires SVENJA peuvent être raccordés au même
poussoir. Dans ce cas, les luminaires ne doivent en aucun cas être
raccordés au bus DALI, sous peine de détérioration irrémédiable.
4 Réglages
Variation d’intensité DALI-2
• Contrôle de
de
de
de
de la variation de la luminosité par un système de
contrôle standard DALI-2.
Tunable white
• Variation de luminosité et modification de la température de
couleurCCT par le système de commande standard DALI-2 DT8.
• La luminosité et la CCT peuvent être augmentées et diminuées
séparément, par un poussoir DALI standard dans un système
connecté DALI-2.
SwitchDIM (PushDIM)
La fonction SwitchDIM permet de contrôler la CCT et la variation de
luminosité avec 2poussoirs, sans système DALI-2.
Activez le mode SwitchDIM en suivant la méthode suivante:
• Pressez brièvement le poussoir 5fois en 3secondes, le ballast
électronique bascule automatiquement en mode SwitchDIM.
5 Informations techniques
Tension de fonctionnement 220-240 V ~ /50–60Hz
Tension de service de la source lumineuse 33–35V
Puissance
nominaleP 450
30W 600
48W 900
80W 9008TW
60W
Indice / Classe de protection IP20/I
Résistance aux chocs IK08
Température de fonctionnement 0°C...+45°C
Couleur Blanc, semblable à RAL9003
Diffuseur Lumière directe
Lumière indirecte
Opale Microprismatique
Opale
*) Ce luminaire contient des sources lumineuses de classe
d'efficacité énergétique C ou D. (Voir le tableau)
6 Elimination/garantie
Cet appareil ne doit pas être jeté dans les ordures non
triées. Les appareils usagés doivent être éliminés de manière
appropriée. Contactez votre administration locale pour
obtenir plus d'informations.
La garantie du fabricant ESYLUX peut être consultée en ligne sur le
site www.esylux.com.
Les caractéristiques techniques et l'aspect visuel peuvent faire l'objet
de modifications.

Termékspecifikációk

Márka: ESYLUX
Kategória: Megkönnyebbülés
Modell: SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2

Szüksége van segítségre?

Ha segítségre van szüksége ESYLUX SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek


Útmutatók Megkönnyebbülés ESYLUX

ESYLUX

ESYLUX ALVA BL 940/170 MD IR DALI Útmutató

2 Április 2025
ESYLUX

ESYLUX SVENJA CL 900 DDP OP 9600 840 IP20 DALI-2 Útmutató

2 Április 2025
ESYLUX

ESYLUX Basic OFL TR 1000 830 WH Útmutató

30 December 2025
ESYLUX

ESYLUX AF S 300 LED 3K Útmutató

8 Augusztus 2024

Útmutatók Megkönnyebbülés

Legújabb útmutatók Megkönnyebbülés

Kinotehnik

Kinotehnik Practilite 632 Útmutató

2 Április 2025
Quoizel

Quoizel Vera VEA2824MBK Útmutató

2 Április 2025
NUVO

NUVO 60/2625 Útmutató

2 Április 2025
NUVO

NUVO Empire 60/353 Útmutató

2 Április 2025
NUVO

NUVO Admiral 60/7913 Útmutató

2 Április 2025
WAC Lighting

WAC Lighting Tube Architectural DS-WD05-S27S-BK Útmutató

2 Április 2025
WAC Lighting

WAC Lighting Chamber WS-W48625-BK Útmutató

2 Április 2025
WAC Lighting

WAC Lighting Fiction WS-W11926-BK Útmutató

2 Április 2025
AFX

AFX Lake LAKS0513LAJUDBK Útmutató

2 Április 2025
WAC Lighting

WAC Lighting Tube Architectural DS-WS08-N27S-BK Útmutató

2 Április 2025
