Oldal 1/8
Hersteller
AXING AG
Gewerbehaus Moskau
8262 Ramsen
EWR-Kontaktadresse
Bechler GmbH
Am Rebberg 44
78239 Rielasingen
Stand 2018-01-10
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Sicherheitshinweise:
Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich
vom Fachmann unter Beachtung der geltenden VDE-Richtlinien
durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme
wird keine Haftung übernommen.
Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das
Gerät reinigen oder an den Anschlüssen arbeiten.
Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus
der Steckdose ziehen können. Wählen Sie den Montage- bzw.
Aufstellort so, dass Kinder nicht unbeaufsichtigt am Gerät und dessen
Anschlüssen spielen können. Der Montage- bzw. Aufstellort muss
eine sichere Verlegung aller angeschlossenen Kabel ermöglichen.
Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch
irgendwelche Gegenstände beschädigt oder gequetscht werden.
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.

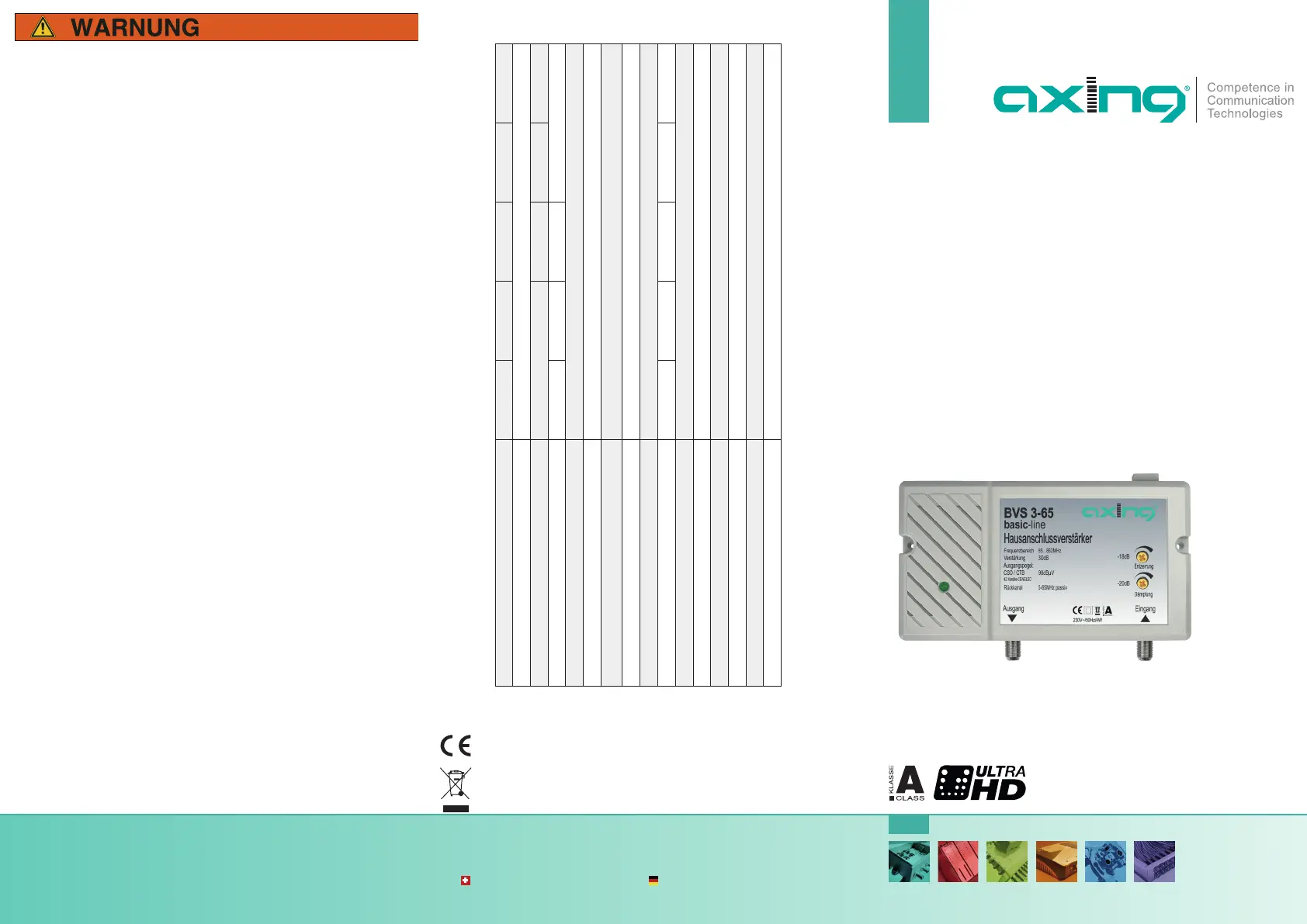

BVS 2-01 | BVS 2-02
BVS 2-65
BVS 3-01 | BVS 3-65
basic-line
CATV-Verstärker
Betriebsanleitung
Technische Daten:
Artikel BVS 2-01 BVS 2-02 BVS 2-65 BVS 3-01 BVS 3-65
EMV gemäß EN 50083-2, Klasse A
Downstream-Frequenzbereich 47…862 MHz 85…862 MHz 47…862 MHz 85…862 MHz
Downstream-Verstärkung 25 dB 25 dB 25 dB 30 dB
Downstream-Dämpfung: stufenloser Pegelsteller 0…20 dB
Downstream-Entzerrung: stufenloser Pegelsteller 0…18 dB
Downstream-Rückflussdämpfung ≤ 7 dB
Downstream-Rauschmaß typ ≥ 14 (-1,5 dB/Okt. jedoch ≥ 10 dB)
Max. Downstream-Ausgangspegel CSO/CTB198 dBµV
Upstream-Frequenzbereich – 5…30 MHz 5…65 MHz25…30 MHz 5…65 MHz2
Netzteil 230 V~ / 50 Hz
Leistungsaufnahme 6 W
Umgebungstemperaturbereich (gemäß EN 60065) -20…+50°C
Potentialausgleichanschluss 4 mm²
Maße (B × H × T) ca. 160 × 100 × 45 mm
Schutzklasse IP 20
1 CENELEC Raster, 41/42 ch. 60dB IMA 2 Dadurch kein VHF I im Vorwärtsweg möglich
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen. Sie finden die vollständige EU-
Konformitätserklärung zum Download indem Sie auf www.axing.com im
Suchfeld den Artikel eingeben.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!
Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschlie-
ßen, verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am
Eingang und Ausgang des Verstärkers.
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss:
Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.
Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem
F- Anschlussstecker. Passende Kabel und Stecker finden Sie im aktuellen
AXING-Katalog oder unter www.axing.com
Einstellungen:
Bei Verstärkern, die mit Pegelstellern ausgestattet sind (5), können Sie die
Entzerrung und Dämpfung auf Ihre Installation anpassen.
4 3
5
1
2
