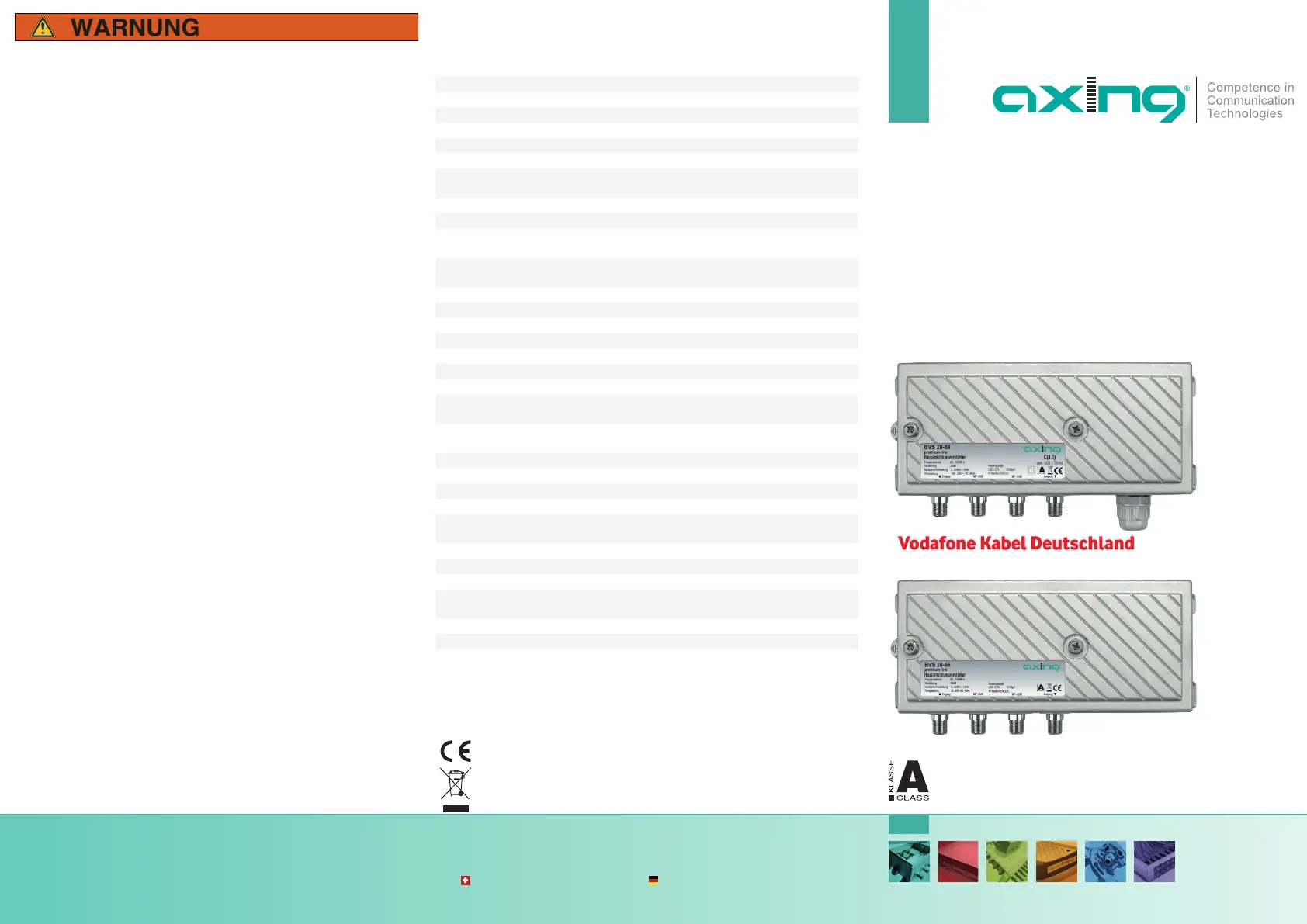

Oldal 1/4

Hersteller

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EWR-Kontaktadresse

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

Stand 2020-06-19

Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer

vorbehalten.

BVS 20-66 | 20-69

premium-line

CATV-Verstärker

Betriebsanleitung

Technische Daten:

Typ BVS 20-69 BVS 20-66

EMV gemäß EN 50083-2, Klasse A

Einstufung nach 1 TS 140 C 4.3 -

Downstream

Frequenzbereich 85…1006 MHz

Verstärkung 38 dB

Max. Ausgangspegel CSO/CTB

(CENELEC-Raster,41Kanäle,60dBIMA)

107 dBµV

Dämpfung: schaltbar in 1dB Schritten 0…15 dB

Entzerrung: schaltbar in 1dB Schritten 0…15 dB

Dämpfung Interstage: mit Jumpern

steckbar

0 | 2 | 4 | 6 dB

Entzerrung Interstage: mit Jumpern

steckbar

0 | 2 | 4 | 6 dB

Rückﬂussdämpfung ≥ 18 dB (-1,5 dB/Octave)

Rauschmaß typ. ≤ 5,5 dB

Upstream

Frequenzbereich 5…65 MHz

Verstärkung 30 dB

Rauschmaß ≤ 7 dB

Dämpfung: stufenloser Pegelsteller 0…15 dB

Entzerrung Interstage: mit Jumpern

steckbar

0 | 3 | 6 | 9 dB

Dämpfung Interstage: mit Jumpern

steckbar

0 | 6 dB

HF-Anschlüsse

Typ F-Buchse

Messbuchse Ein-/Ausgangsseite -20 ±2,5 dB/-20 ±1,0 dB

Allgemein

Schaltnetzteil 100...240 VAC / 50...60

30...65 VAC / 50...60

Betriebsanzeige LED

Leistungsaufnahme 10 W

Potentialausgleichanschluss 4 mm²

Betriebstemperaturbereich (ge-

mäßEN60065)

-20…+50°C

Maße (B × H × T) ca. 195 × 90 × 55 mm

Gewicht 0,480 kg

Schutzklasse IP 54

Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den

geltetenden Richtlinien entsprechen.

WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht

mit dem Restmüll, sondern separat entsorgen.

Sicherheitshinweise:

Die Installation des Gerätes und Reparaturen am Gerät sind ausschließ-

lich vom Fachmann unter Beachtung der geltenden Richtlinien durch-

zuführen. Bei nicht fachgerechter Installation und Inbetriebnahme wird

keine Haftung übernommen.

Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfer-

nen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das Gerät

reinigen oder an den Anschlüssen arbeiten.

Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen

am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen vor-

genommen werden. Es besteht sonst Lebensgefahr, für die keine Haftung

übernommen wird.

Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel

der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch

normgerechte Sicherungen des gleichen Nennwertes ersetzen.

Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten

Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:

Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).

Der Netzstecker dient im Service- als auch im Gefahrenfall als Trennvor-

richtung von der Netzspannung und muss deshalb jederzeit erreichbar

und benutzbar sein. Nach Anschluss an die Netzspannung ist das Gerät

in Betrieb.

Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht unbeauf-

sichtigt am Gerät und dessen Anschlüssen spielen können. Der Montage-

bzw. Aufstellort muss eine sichere Verlegung aller angeschlossenen Kabel

ermöglichen. Stromversorgungskabel sowie Zuführungskabel dürfen

nicht durch irgendwelche Gegenstände beschädigt oder gequetscht

werden.

Wählen Sie einen Montage- bzw. Aufstellungsort, der der Schutzklasse

IP54 entspricht.

Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und

vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,

andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder

Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,

dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie

außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.

Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr

durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die

Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin

etc.) kommen.

Bei Beschädigung Stromzufuhr zum Gerät sofort unterbrechen.

Unternehmen Sie keine Reparaturversuche. Dieses Gerät ist ausschließ-

lich durch qualiﬁziertes Servicepersonal zu warten oder zu reparieren.

Kontaktieren Sie Ihren Händler für weitere Informationen.

Zur Demontage immer zuerst Netzstecker ziehen und die Koaxialkabel

vom Gerät trennen.

Verwendungsbereich:

Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und

Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze verwen-

det, wird keine Garantie übernommen!

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung in Sternstruk-

tur(1) und Baumstruktur (2).

Potentialausgleich und Montage:

Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebens-

gefahr), müssen die Geräte gemäß EN 60728-11 am Potentialausgleich

angeschlossen werden.

Verwenden Sie den Potenzialausgleichsanschluss am Gerät (3).

Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,

verwenden Sie z. B. Erdungsblöcke CFA oder Erdungswinkel QEW am Eingang

und Ausgang des Verstärkers.

Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die

Montagelöcher an den Geräten (4).

HF-Anschluss:

Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an.

Verbinden Sie den Ausgang des Verstärkers mit Ihrer Hausverteilung.

Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit einem

F- Anschlussstecker. Passende Kabel und Stecker ﬁnden Sie im aktuellen

AXING-Katalog oder unter www.axing.com.

Messbuchse:

Die Messbuchse am Eingang ist bi-direktional ausgelegt. Diese Messbuch-

se muss deshalb mit Hilfe des Jumpers (ON/OFF) ein- bzw. ausgeschaltet

werden.

Einstellungen von Dämpfung und Entzerrung:

Stellen Sie mit den Reglern (DS 1) und (DS 2) Dämpfung und Entzerrung im

Vorwärtsweg ein.

Mit dem Regler (US) wird die Dämpfung des Rückkanals vor der Verstärker-

stufe eingestellt.

Mit den Jumpern (DS J1 und DS J2) werden Interstage-Dämpfung und

-Entzerrung im Vorwärtsbereich eingestellt.

Mit den Jumpern (US J1 und US J2) werden Interstage-Entzerrung und

-Dämpfung im Rückkanal eingestellt.

Eingang Ausgang

Messbuchsen

Betriebsanzeige-LED:

Der Verstärker verfügt über eine Betriebsanzeige-LED (POWER):

grün = Betrieb

aus = keine Betriebsspannung

Fernspeisung BVS 20-66:

Der BVS 20-66 wird über die Koaxialleitung versorgt. Mit dem Jumper PS

stellen Sie ein, ob der Verstärker am Eingang oder Ausgang ferngespeist

wird.

Installieren Sie dementsprechend am Ein- oder Ausgang des BVS 20-66

eine Stromein speiseweiche TZU 15-01.

Schließen Sie daran mit Hilfe des Fernspeisekabels BZU150-00 einen

Fernspeisetransformator BZU 100-00 an.

Manufacturer

AXING AG

Gewerbehaus Moskau

8262 Ramsen

EEA contact address

Bechler GmbH

Am Rebberg 44

78239 Rielasingen

State of the art 2020-06-19

Technical improvements, changes in design, printing- and other errors expected.

BVS 20-66 | 20-69

premium-line

CATV ampliﬁers

Operation instructions

Technical data:

Type BVS 20-69 BVS 20-66

EMC according to EN 50083-2, class A

Classiﬁcation according to 1 TS 140 C 4.3 -

Downstream

Frequency range 85…1006 MHz

Gain 38 dB

Max. output level CSO/CTB (CENELECras-

ter,41 channels,60dBIMA)

107 dBµV

Attenuation: adjustable in 1 dB steps 0…15 dB

Equalization: adjustable in 1 dB steps 0…15 dB

Attenuation interstage: pluggable with

jumpers

0 | 2 | 4 | 6 dB

Equalization interstage: pluggable with

jumpers

0 | 2 | 4 | 6 dB

Return loss ≥ 18 dB (-1,5 dB/Octave)

Noise ﬁgure typ. ≤ 5,5 dB

Upstream

Frequency range 5…65 MHz

Gain 30 dB

Noise ﬁgure ≤ 7 dB

Attenuation: continuously adjustable 0…15 dB

Equalization interstage: pluggable with

jumpers

0 | 3 | 6 | 9 dB

Attenuation interstage: pluggable with

jumpers

0 | 6 dB

RF connectors

Type F-female

Test port at in-/output -20 ±2,5 dB/-20 ±1,0 dB

General

Switching power supply 100...240 VAC / 50...60

30...65 VAC / 50...60

Power indicator LED

Power consumption 10 W

Equipotential bonding connection 4 mm²

Operating temperature range

(acc.toEN60065)

-20…+50°C

Dimensions (W × H × D) appr. 195 × 90 × 55 mm

Weight 0,480 kg

Protection class IP 54

Herewith AXING AG declares that the marked products comply with the valid

guidelines.

WEEE Nr. DE26869279 | Electrical and electronic components must not be

disposed of as residual waste, it must be disposed of separately.

Safety advices:

Installation and repairs to the equipment may only be carried out by

technicians observing the current VDE guidelines. No liability will be

assumed in the case of faulty installation and commissioning.

Before opening the equipment pull out the power plug or remove the

power supply, otherwise there is danger of electrocution. This is also

valid for cleaning the equipment or working on the connections.

Only use the mains cable connected to the device. Never replace any

parts or make any modiﬁcations on the mains cable. Otherwise there is a

risk of mortal injury for which we cannot be held liable.

Providing that a serviceable fuse exists, the power cord must be pulled

out before changing the fuse. Defective fuses may only be replaced with

standard compliant fuses that have the same nominal value.

The equipment may only be operated in dry rooms. In humid rooms or

outdoors there is danger of short-circuit (caution: risk of ﬁre) or electro-

cution.

The mains plug is used as a disconnecting device from the mains voltage

both during service and in case of danger and must therefore be reacha-

ble and usable at all times. After connection to the mains, the device is in

operation.

Choose the location of installation or mounting such that children may

not play unsupervised near the equipment and its connections. The

location of installation or mounting must allow a safe installation of all

cables connected. Power feeding cables as well as feeder lines may not

be damaged or clamped by objects of any kind. To prevent damage to

your equipment and to avoid possible peripheral damages, the devices

foreseen for wall mounting may only be installed on a ﬂat surface.

Choose a location of installation or mounting which complies to the

protection class IP 54.

Avoid exposure of the equipment to direct sunlight and to other heat

sources (e. g. radiators. other electrical devices, chimney, etc.). Devices

that are equipped with heat sinks or ventilation slots must under no

circum-stances be covered or blocked. Also ensure for a generous air

circulation around the equipment. In this way you avoid possible damage

to the equipment as well as a risk of ﬁre caused by overheating. Abso-

lutely avoid that cables come near any source of heat (e.g. radioators,

other electrical devices, chimney, etc.).

In case of damage, interrupt the power supply immediately.

Do not try to repair the device. This device should only be serviced or

repaired by qualiﬁed service personnel. Contact your distributor for more

information.

For disassembly always pull out the mains plug ﬁrst and disconnect the

coaxial cables from the device.

Termékspecifikációk

Márka:	Axing
Kategória:	TV jelerősítő
Modell:	BVS 20-69

Szüksége van segítségre?

Ha segítségre van szüksége Axing BVS 20-69, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók TV jelerősítő Axing

Axing BVS 3-01 Útmutató

27 Augusztus 2024

Axing BVS 20-69 Útmutató

27 Augusztus 2024

Axing BVS 20-66 Útmutató

27 Augusztus 2024

Axing SVS00205 Útmutató

27 Augusztus 2024

Axing BVS002021 Útmutató

27 Augusztus 2024

Axing TVS014001 Útmutató

27 Augusztus 2024

Axing BVS02046 Útmutató

27 Augusztus 2024

Axing TVS 11-00 Útmutató

27 Augusztus 2024

Axing SVS00201 Útmutató

27 Augusztus 2024

Axing BVS002011 Útmutató

27 Augusztus 2024

Útmutatók TV jelerősítő

Legújabb útmutatók TV jelerősítő

Hama 39122497 Útmutató

8 Október 2024

Goobay 67510 Útmutató

8 Október 2024

Goobay 67512 Útmutató

8 Október 2024

Konig ANT AMP-PRO30A Útmutató

20 Szeptember 2024

Kathrein VOS 32/F Útmutató

13 Szeptember 2024

Konig KN-AMP80 Útmutató

8 Szeptember 2024

Kathrein VOS 139/RA Útmutató

7 Szeptember 2024

Goobay SAT Modulator HF-2 Útmutató

2 Szeptember 2024

Konig KN-AMP25 Útmutató

2 Szeptember 2024

Hama SG1 Útmutató

1 Szeptember 2024
