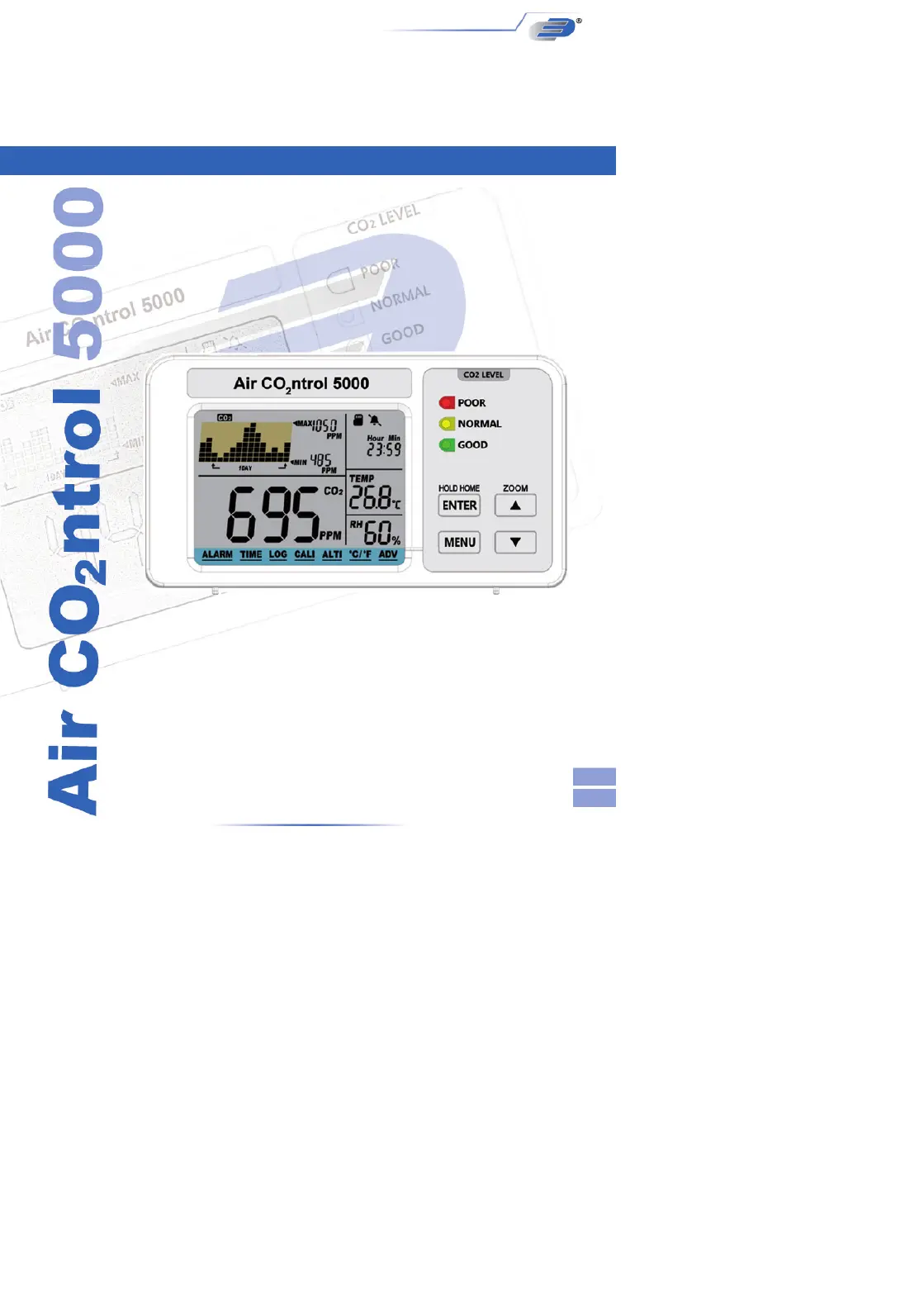

Air Co2ntrol 5000
CO2-Monitor mit Datenloggerfunktion (Micro-SD-Karte)
CO2-Monitor with Data logger function (Micro-SD-card)
5020-0111
www.dostmann-electronic.de
Bedienungsanleitung 2
Operating Instruction 7
CO2-Monitor mit Datenloggerfunktion
(Micro-SD-Karte)
CO2-Monitor with Data logger function
(Micro-SD-card)
2
Inhaltsverzeichnis
Seite
1. Einleitung 2
2. Hinweise / Bitte beachten 2
3. Lieferumfang 2
4. Funktionen im Überblick 2
5. Bedienung des Gerätes
5.1 LCD Display 2
5.2 Trend-Anzeige 3
5.3 Trend-Anzeige Zoom 3
5.4 Max/Min 4
5.5 Echtzeituhr 4
5.6 SD Karte für Aufzeichnungen 4
(data logging)
5.7 Hauptmenü-Funktionen 4
1. Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Dank für den Kauf dieses Produktes. Vor Inbetriebnahme lesen Sie bitte die Betriebsanlei-
tung sorgfältig durch. So erhalten Sie wertvolle Informationen und machen sich im Umgang mit dem
Messgerät vertraut.
2. Hinweise / Bitte beachten
• Der Inhalt der Verpackung ist auf Unversehrtheit und Vollständigkeit zu prüfen.
• Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden, sondern nur mit
einem trockenen oder feuchten Tuch abreiben. Es darf keine Flüssigkeit in das Innere des Gerätes
gelangen.
• Messgerät an einem trockenen und sauberen Ort aufbewahren.
• Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck.
• Für nicht korrekte oder unvollständige Messwerte und deren Folgen besteht keine Gewähr. Die
Haftung für daraus resultierende Folgeschäden ist ausgeschlossen.
Warnung: Erstickungsgefahr ! Zubehör enthält kleine Teile
3. Lieferumfang
• CO2-Messgerät mit Datenlogger
• Micro USB-Kabel
• Bedienungsanleitung
• Netzteil für USB-Kabel
• Micro SD-Karte
4. Funktionen im Überblick
• CO2 Anzeige, Bargraphanzeige für den Verlauf
• Variable Zoomfunktion für Bargraph
• 2-Kanal NDIR Sensor
• Daten-Logger-Funktion via SD Karte
• Echtzeituhr
• 3-Farben LED-Ampel
5. Bedienung des Gerätes
Inbetriebnahme: Nach dem Auspacken das Gerät mit Netzteil via USB-Kabel verbinden. Sobald die
richtige Spannung anliegt zeigt/leuchten die LEDs der Ampel nacheinander auf, im LCD wird oben
“Warm Up” angezeigt, darunter läuft eine Countdown-Anzeige von 10 abwärts.

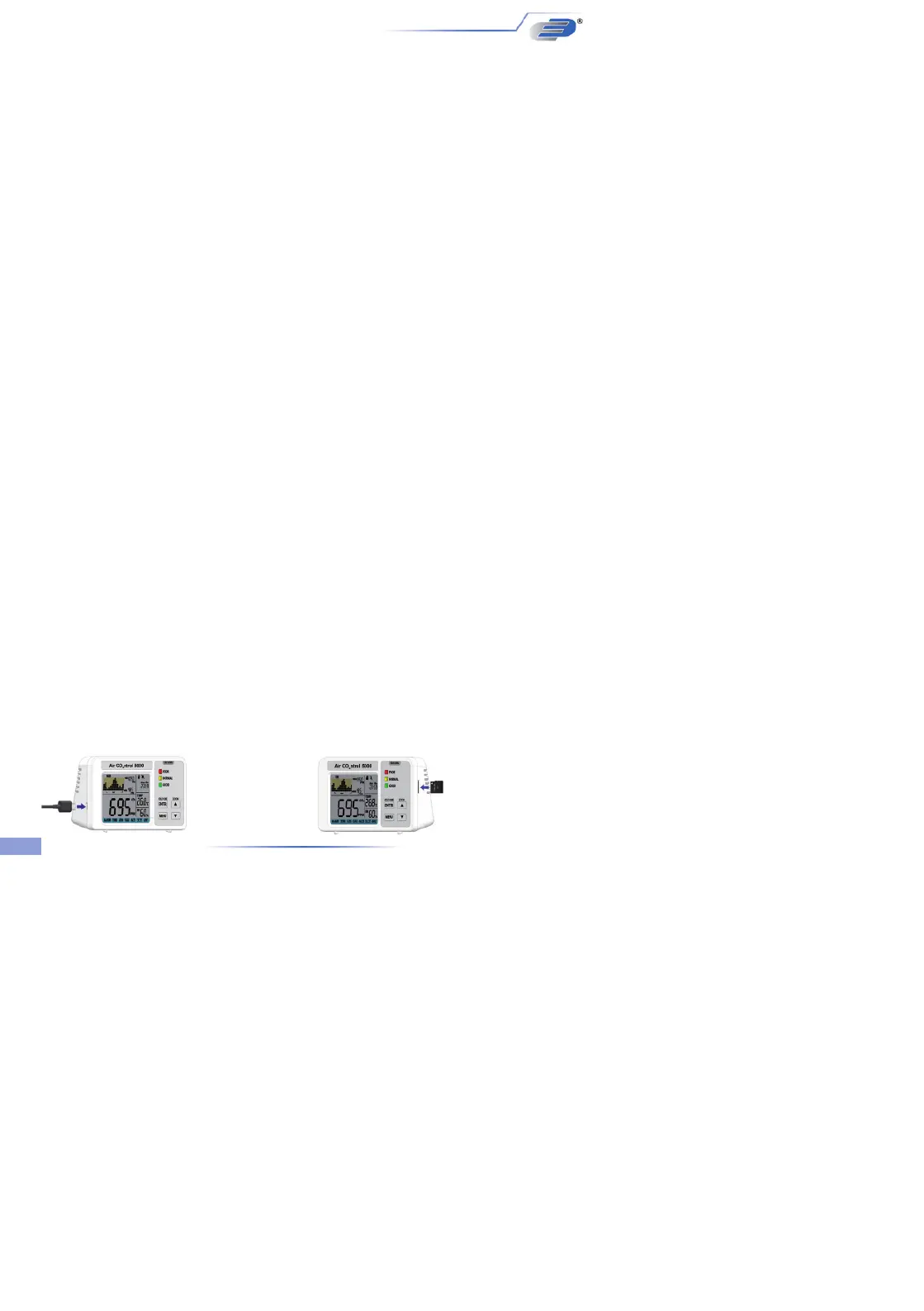

1. Buchse für das USB-Kabel 2. Buchse für die SD Karte
Seite
6. Spezikationen 5
7. Rückseitenansicht 6
8. Haftungsauschluß 6
9. Allgemeine Bestimmungen
Zeichenerklärung 6
10. Entsorgung 6
4
5.4 Max/Min
Auf dem Display rechts neben der Trend-Anzeige (Bargraph) wird der Maximalwert (2) und darunter
der Minimalwert (3) angezeigt. Dabei wird immer Bezug auf die angezeigte Zoomstufe genommen.
Wird das Gerät neu gestartet werden in der Trend-Anzeige CO
2-Werte dargestellt.
5.5 Echtzeituhr
In der Displayecke rechts oben wird die aktuelle Uhrzeit angezeigt. Der Benutzer kann die Uhrzeit
unter TIME mode einstellen.
5.6 SD Karte für Aufzeichnungen (data logging)
Das Air CO2ntrol 5000 zeichnet Messwerte (CO
2, Temperatur und relative Feuchte) auf, sobald eine
SD-Karte eingelegt ist. Die Standardmesstaktrate beträgt 5 Sekunden.
5.7 Hauptmenü-Funktionen
Die Hauptmenü-Funktionen (9) werden mit der MENU-Taste abgerufen. Mit der Pfeiltaste nach unten
oder mit der MENU-Taste werden die unten stehenden Menüpunkte angefahren. Ein blinkender Un-
terstrich markiert das ausgewählte Menü. Mit der Pfeiltaste nach oben geht man einen Schritt zurück
respektive verlässt das Menü.
Mit der Entertaste aktiviert man den gewünschten Menüpunkt.
Hinweis: Wenn eine Minute keine Taste betätigt wird geht das Gerät automatisch zurück in die
Normalanzeige (Messmodus)
HOLD HOME
Die HOLD HOME – Funktion ermöglicht zu jederzeit zurück in die Normalanzeige (Messmodus) zu
gelangen. Dazu ist die Taste 3 Sekunden gedrückt zu halten – bis ein kurzer Signalton ertönt.

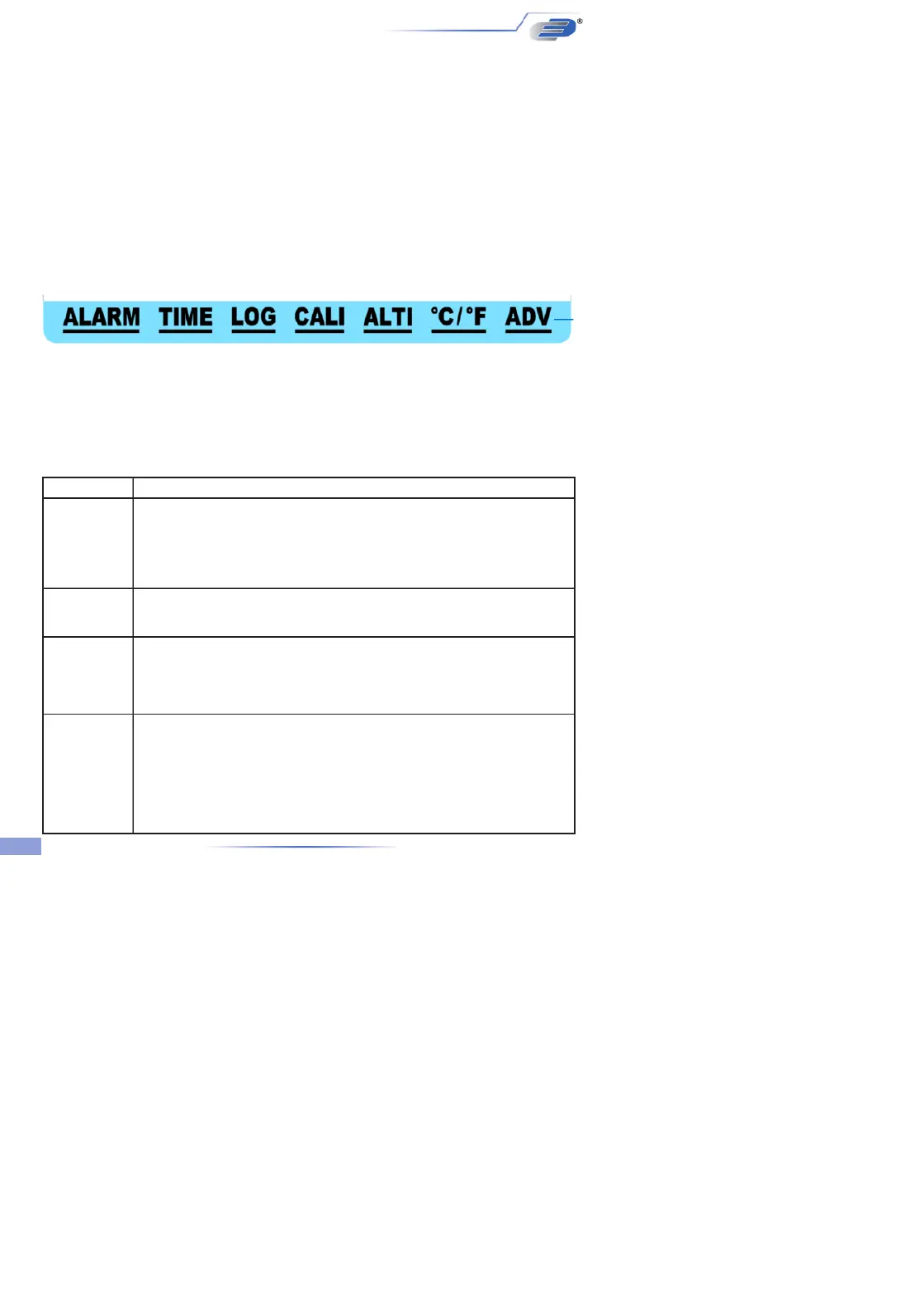

Nachfolgende Tabelle zeigt die einzelnen Menüfunktionen mit Erklärung. Bitte beachten Sie das eine
Änderung mit der Displayanzeige „Done“ bestätigt wird.
Funktion Beschreibung
ALARM Wenn die Alarmeinstellung aktiv ist (ON), ertönt ein akustischer Alarm wenn der
eingestellte Grenzwert überschritten wird. Zum Aktivieren der Alarmeinstellung
einmal die Menütaste betätigen. Der Unterstrich unter ALARM blinkt.
Mit ENTER auswählen. Über die Pfeiltasten ON (Alarm aktiv) oder OFF (Alarm
deaktiv) auswählen und mit ENTER bestätigen. Je nach Einstellung wird das
Alarmsymbol (Glocke) rechts oben im LCD angezeigt.
TIME Einstellen der Uhrzeit. Menütaste solange betätigen bis der Unterstrich unter TIME
blinkt. Mit ENTER bestätigen. Mit den Pfeiltasten Datum und Uhrzeit einstellen mit
ENTER bestätigen, bzw. zum nächsten Feld springen.
LOG Die Auswahl LOG zeigt die Messwerthistorie zur Grak der Trendanzeige (LCD
links oben). Durch Betätigen der Pfeiltaste nach oben werden die Messwerte
zur angezeigten Zoomstufe angezeigt (pro Bargraphspalte ein Messwert). Durch
Betätigen der Pfeiltaste nach unten wechselt die Zoomstufe (Minute, Stunde, Tag,
Woche). Mit der ENTER-Taste wird das Menü wieder verlassen.
CALI Die Kalibrierfunktion ermöglicht eine Kalibrierung im Freifeld bei der natürli-
chen CO2-Konzentration von ca. 400ppm. Menütaste solange betätigen bis der
Unterstrich unter CALI blinkt. Mit ENTER bestätigen. Die ENTER-Taste für ca. 3
Sekunden gedrückt halten bis ein Signalton ertönt und auf dem Display “Calib-
rating” erscheint. Das Gerät verbleibt nun für 20 Minuten im Freifeld. Achten Sie
darauf das keine CO2-Quelle in der Nähe ist, ebenso ist direkte Sonneneinstrah-
lung, Wasser (Regen) zu vermeiden. Die Kalibrierung kann mit der Menütaste
abgebrochen werden.
