HI-PRO LED 277-347V &
277-480V SMART PORT LAMPS
Models: S23160, S23161, S23162, S23163, S23164,
S23165, S23166, S23167, S23168
Satco Products, Inc.
Brentwood, NY 11717
INSTALLATION AND SAFETY INSTRUCTIONS
IMPORTANT: Read before installing xture. Retain for future reference.
© Copyright 2022 Satco Products, Inc. 4/22 v2.0
WARNING: Risk of Fire or Electric Shock
• Luminaire wiring and electrical parts may be damaged when drilling for
installation of LED retrot. Check for enclosed wiring and components.
• LED Retrot installation requires knowledge of luminaires electrical systems.
If not qualied, do not attempt installation. Contact a qualied electrician.
• Install this lamp only in luminaires that have the construction features and
dimensions shown in the photographs and/or drawings and where the input
rating of the retrot does not exceed the input rating of the luminaire.
• Do not make or alter any open holes in an enclosure of wiring or electrical
components during kit installation.
• To prevent wiring damage or abrasion, do not expose wiring to edges of
sheet metal or other sharp objects.
• Disable all power to the Luminaire. The lamp holder must be disconnected
from the wiring to the ballast, capacitor, or ignitor. Verify that voltage does not
exceed 480V. NOTE: S23160, S23161 not to exceed 347V. See Wiring Diagram.
• Failure to follow instructions can result in a damaged product and will void
warranty. It could also result in an electric shock or re.
IMPORTANT
• Added weight of the device may cause instability of a free-standing portable luminaire.
• Installers should not disconnect existing wires from lampholder terminals to make
new connections at lampholder terminals. Instead installers should cut existing
lampholder leads away from the lampholder and make new electrical connections
to lampholder lead wires by employing applicable connectors.”
80-954
WiFi Module
80-956
Photocell
INSTALLATION
STEP 1: Turn OFF power before installation.
STEP 2: Remove the old ballast, capacitor
and ignitor (if existing).
STEP 3: Make sure alternating current wires
connect to the socket directly. Reattach or
replace ground lead (if necessary).
STEP 4: Select color temperature on
lamp (Fig. A).
STEP 5: Screw the LED lamp into the
corresponding socket. Attach retrot label
to luminaire.
Optional Hi-Pro Intelligent Interface Accessories:
80-955
Motion Sensor/PIR
80-957
Motion Sensor/MW
Intelligent
interface
port for
accessories
Fig. A: Color
temperature
selection switch
4000K
3000K 5000K
Color Temperature

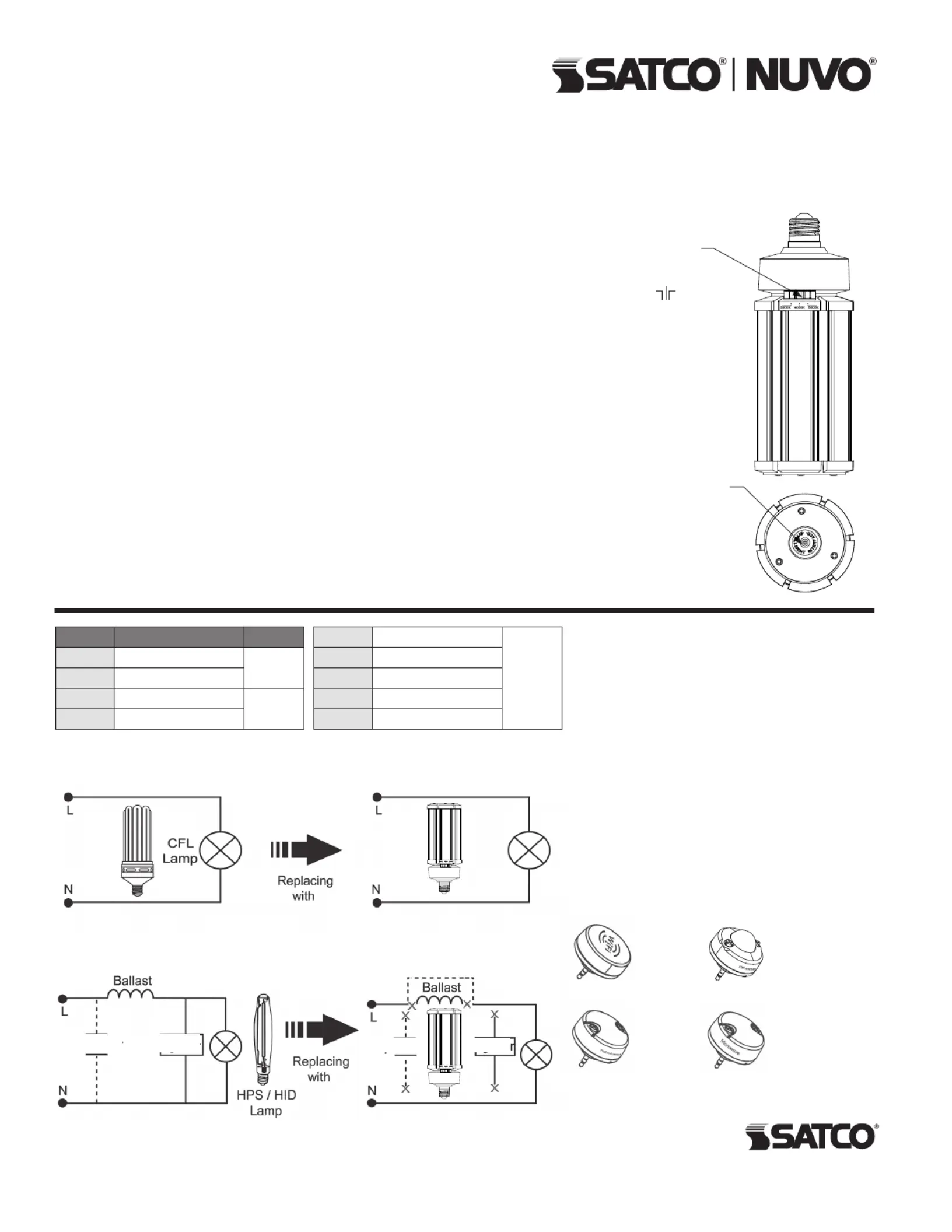

HPS/HID Wiring Diagram Hi–Pro Wiring Diagram
Replacing HPS/HID Lamp
(L1) (L1)
277-480V *
CFL Wiring Diagram Hi–Pro Wiring Diagram
277-480V *
(L1) (L1)
277-480V *
Capacitor Capacitor Ignitor
Ignitor
277-480V *
Replacing CFL Lamp
WIRING DIAGRAM
Item # Description Volts
S23160 18W/LED/HID/CCT/E26
277-347
S23161 27W/LED/HID/CCT/E26
S23162 36W/LED/HID/CCT/E26
277-480
S23163 45W/LED/HID/CCT/E26
S23164
36W/LED/HID/CCT/EX39
277-480
S23165
45W/LED/HID/CCT/EX39
S23166
54W/LED/HID/CCT/EX39
S23167
80W/LED/HID/CCT/EX39
S23168
100W/LED/HID/CCT/EX39
* NOTE: Items S23160 and S23161 may not to exceed 347V.
* NOTE: Items S23160 and S23161 may not to exceed 347V.
ESPAÑOL
INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD
FRANCAIS
INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ
LÁMPARAS HI-PRO LED 277-347V Y 277-480V
DE PUERTO INTELIGENTE
Modelos: S23160, S23161, S23162, S23163,
S23164, S23165, S23166, S23167, S23168
LAMPES À PORT INTELLIGENT
HI-PRO À DEL 277-347V ET 277-480V
Modèles: S23160, S23161, S23162, S23163,
S23164, S23165, S23166, S23167, S23168
IMPORTANT: Lisez avant d’installer le luminaire. Conservez à titre de référence.
SÉCURITÉ: Risque d’incendie ou de décharge électrique
• Le câblage du luminaire et les pièces électriques peuvent être endommagés lors du perçage de l’installation du plafonnier DEL.
Vériez le câblage et les composants encastrés.
• L’installation du plafonnier DEL exige la connaissance des systèmes électriques de luminaires.
• Si vous n’êtes pas qualié à ce titre, ne tentez pas d’effectuer l’installation. Communiquez plutôt avec un électricien dûment qualié.
• Installez cette lampe uniquement sur des luminaires qui ont les caractéristiques de construction et les dimensions illustrées dans les
photos et/ou dessins et si la puissance d’entrée du plafonnier ne dépasse pas la puissance d’entrée du luminaire.
• Ne faites pas ou ne modiez pas de trous ouverts dans un boîtier de câblage ou des composants électriques au cours de l’installation
de la trousse.
• Pour prévenir les dommages ou les abrasions au câblage, ne l’exposez pas aux bords en tôle ou autres objets tranchants.
• Débranchez toute alimentation du luminaire. Le support de lampe doit être débranché du câblage allant au ballast, au condensateur
ou à l’amorceur. Vériez que la tension ne dépasser 480VAC. REMARQUE: S23160, S23161 ne doivent pas dépasser 347 VAC. Voir
le schéma de câblage.
• Le non-respect des instructions peut entraîner un produit endommagé et annuler la garantie.
IMPORTANT
• Le poids de l’unité peut causer l’instabilité d’un luminaire non encastré.
• Les installateurs ne doivent pas débrancher les ls existants des bornes du support de lampe an d’effectuer de nouveaux raccordements
au niveau de bornes de support de lampe. Ils doivent plutôt couper les ls du support de lampe existants à l’écart du support de lampe
et effectuer de nouveaux raccordements électriques aux ls de support de lampe en utilisant les connecteurs appropriés.
INSTALLATION
ÉTAPE 1: Éteignez l’alimentation avant l’installation.
ÉTAPE 2: Retirez l’ancien ballast, condensateur et Ignitor (si existant).
ÉTAPE 3: Assurez-vous que les ls de courant alternatif connecter directement à la prise. Rattachez ou remplacez le l de terre
(si nécessaire).
ÉTAPE 4: Sélectionnez la température de couleur sur lampe (Fig. A).
ÉTAPE 5: Vissez la lampe LED dans le prise correspondante. Apposez l’étiquette de mise à niveau au luminaire.
IMPORTANTE: Lea esto antes de instalar el accesorio. Consérvelo para referencia futura.
SEGURIDAD: Riesgo de incendio y descarga eléctrica.
• El cableado de la luminaria y las partes eléctricas pueden dañarse cuando se taladra para realizar la instalación del remplazo LED.
Revise los cables y componentes incluidos.
• La instalación del reemplazo de LED requiere conocimiento sobre sistemas eléctricos de luminarias. Si no está calicado, no trate
de realizar la instalación. Póngase en contacto con un electricista calicado.
• Instale esta lámpara solo en las luminarias que tienen las características y las dimensiones de construcción mostradas en las fotografías
y/o los diagramas y en donde la capacidad nominal de entrada del remplazo no excede la capacidad nominal de la luminaria. No
realice ni altere oricios abiertos en un recinto de cableado o componentes eléctricos durante la instalación del juego.
• Para evitar daños o abrasión del cableado, no exponga el cableado a los bordes de las chapas u otros objetos alados.
• Desconecte toda la energía de la luminaria. El sujetador de la lámpara debe estar desconectado del cableado que va hacia el balastro,
el capacitor o botón de encendido. Verique que el voltaje no supere los 480VAC. NOTA: S23160, S23161 no debe exceder los 347 VAC.
Consulte el Diagrama de cableado.
• Vea el “Diagrama de cableado”. No seguir las instrucciones puede provocar daños al producto y anulará la garantía. También puede
provocar un choque eléctrico o un incendio.
IMPORTANTE
• El peso adicional del dispositivo puede causar la inestabilidad de una luminaria portátil independiente.
• Los instaladores no deben desconectar los cables existentes de las terminales de sujeción de la lámpara para hacer conexiones nuevas
en las terminales de sujeción de la misma. En su lugar, los instaladores deben cortar los cables de sujeciones existentes del sujetador de
la lámpara y hacer conexiones eléctricas nuevas en los alambres de los cables de sujeción utilizando los conectores aplicables.
INSTALACIONES
PASO 1: Apague la alimentación antes de la instalación.
PASO 2: Retire el balasto, el condensador y el encendedor viejos (si existen).
PASO 3: Asegúrese de que los cables de corriente alterna conectar directamente al enchufe. Vuelva a conectar o reemplace el cable
de tierra (si es necesario).
PASO 4: Seleccione la temperatura de color en la lámpara (Fig. A).
PASO 5: Atornille la lámpara LED en el enchufe correspondiente. Pegue la etiqueta de actualización al accesorio.
