CONTENTS
1 INSTALLATION PRECAUTIONS ............2
1-1 BEFORE INSTALLATION ................2
1-2 PARTS IDENTIFICATION ................3
1-3 KNOCKOUTS ..................................3
2 DETECTION AREA.................................4
2-1 OUTLINE OF DETECTION AREA ...4
2-2 HOW TO REDUCE THE LONG
RANGE DETECTION AREA ............6
2-3 HOW TO DEACTIVATE THE SHORT
RANGE DETECTION AREA ............8
3 INSTALLATION .....................................10
3-1 INSTALLING WITH BRACKET ......10
3-2 ADJUSTING THE VERTICAL
ANGLE...........................................12
3-3 INSTALLING WITHOUT
BRACKET ......................................12
3-4 WIRING .........................................13
3-5 WALL TAMPER (OPTION) ............14
4 WALK TEST ..........................................16
5 SETTING ..............................................16
6 LED INDICATION .................................18
7 SPECIFICATIONS ................................19
7-1 SPECIFICATIONS .........................19
7-2 DIMENSIONS ................................20
HX-80N 2 PIRs standard model
HX-80NAM HX-80N with anti-masking
Long distance detection area (24.0 m)
Flexible detection area setting with plates and flaps
Unique pyro element
Intelligent AND logic
Dual signal processing logic
Vegetation sway analysis logic
Digital anti-masking (AM model)
•
•
•
•
•
•
•
NO.59-1619-0
INSTALLATION INSTRUCTIONS
High Mount
Outdoor Detector
HX-80N/80NAM
High Mount
Outdoor Detector
HX-80N/80NAM
- 1 -
1
INSTALLATION PRECAUTIONS
1-1
BEFORE INSTALLATION

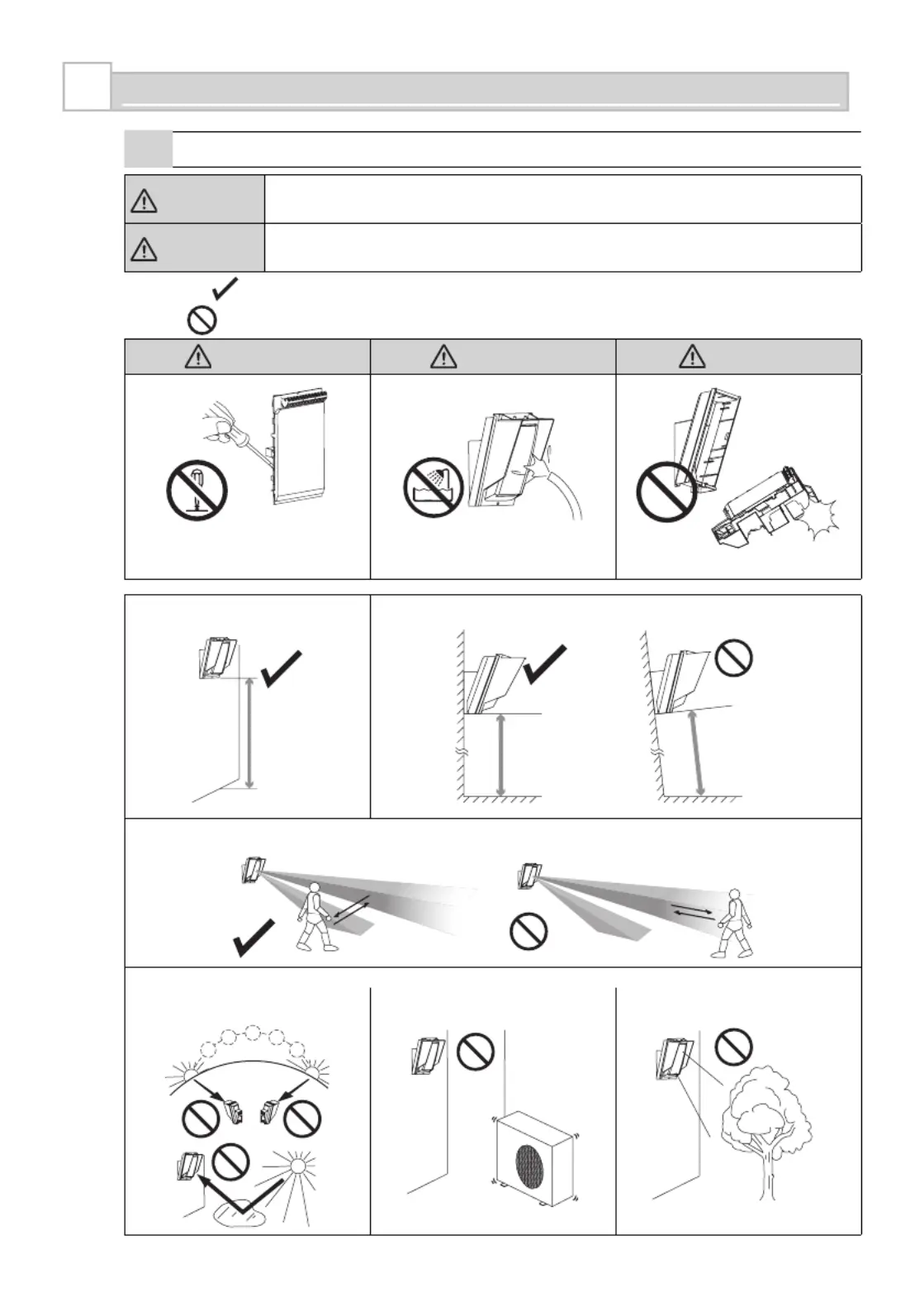

Warning Failure to follow the instructions provided with this indication and improper
handling may cause death or serious injury.
Caution Failure to follow the instructions provided with this indication and improper
handling may cause injury and/or property damage.
The check mark indicates recommendation.
The nix sign indicates prohibition.
Warning Warning Caution
Do not repair or modify product
Keep product away from water
Mount the unit securely
Mounting height Keep the detector parallel to the ground.
Parallel Tilt
Consider the direction a person is approaching from, as well as the detection area.
Install the detector in a place where it is free from false alarm factors. For example:
Sunlight and reflection•Heat source•Objects moving in the wind •
2.5 m – 3.0 m
(8'2" – 9'10")
- 2 -
1-2

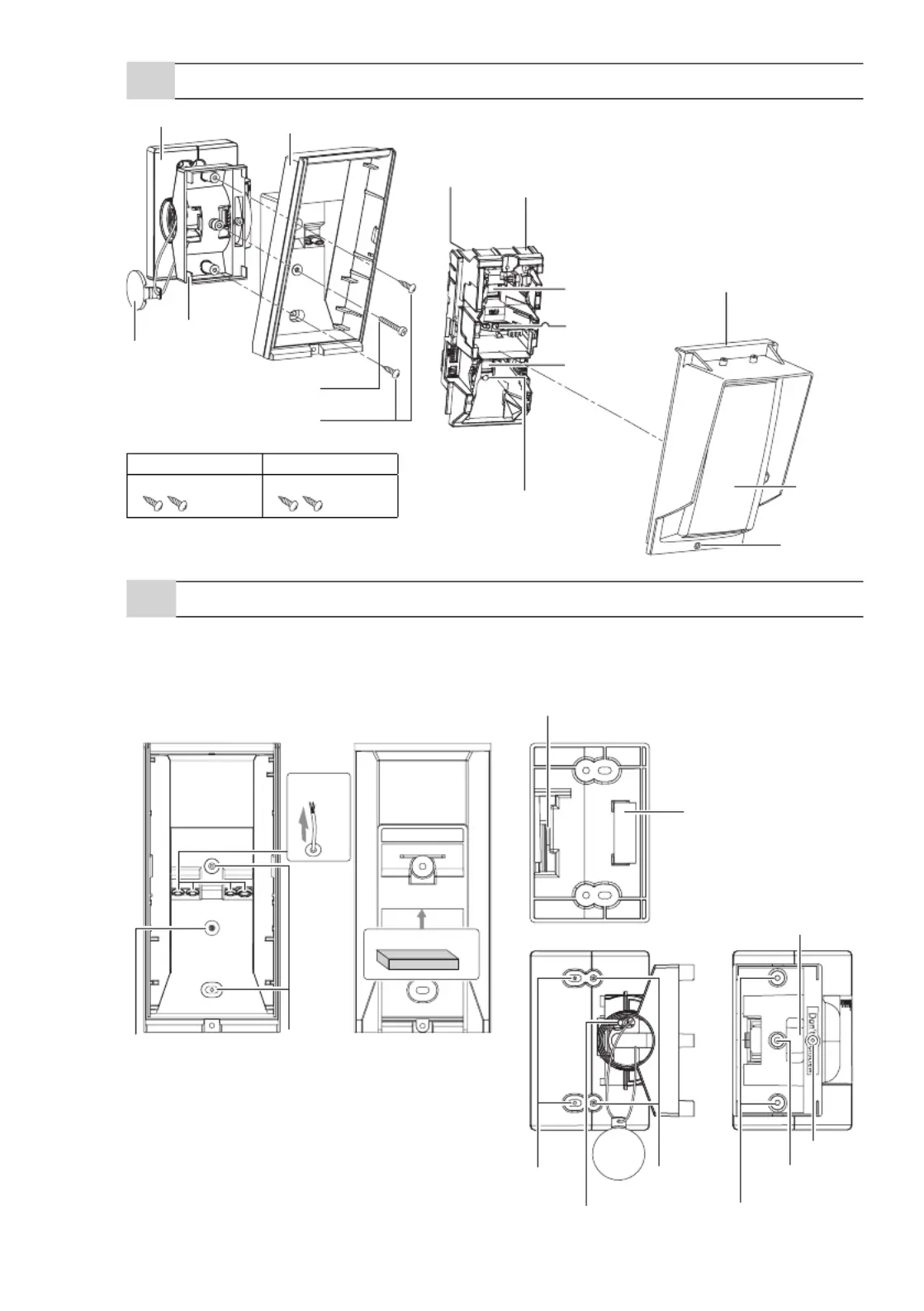

PARTS IDENTIFICATION
1-3
KNOCKOUTS
Bracket base
Main unit
Bracket
LED indicator
Lock Screw* (M4 × 35 mm)
Lens
Base
PIR1
(Do not touch)
Terminals
Shaft cover
Cover
Lock screw
Anti-masking infrared LED
(HX-80NAM only)
Screw (4 × 20 mm)
PIR2
(Do not touch)
For wall fastening/bracket fastening
(installation pitch 83.5 mm (3.29"))
For main unit fastening
Adjustment screw
BracketMain unit
(Off-the-shelf) Universal
magnet switch install position
For bracket
Up-Down lock screw
Wiring Hole
For wall
fastening
For switch
box fastening
Do not touch
Up-Down
lock screw
Wiring
knockout
Wiring sponge pad Wiring Hole
Screw kit
For joint For wall mounting
Screw (4 × 20 mm) Screw (4 × 20 mm)
*Lock screw attached on bracket base
- 3 -
