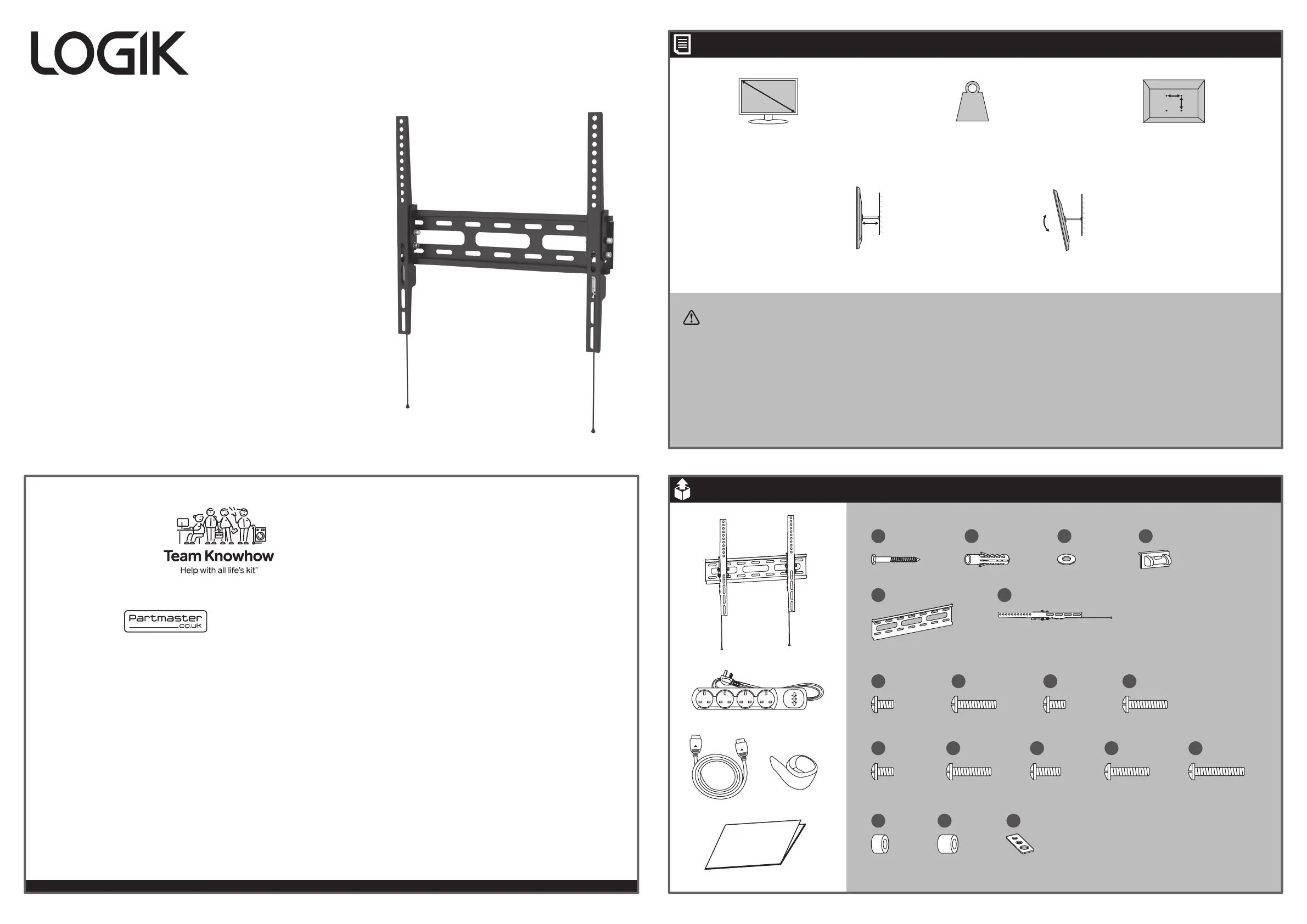

UNPACKING

SAFETY

Thank you for purchasing your new product.

Please follow this quick start guide for a successful rst time set up.

Read all the safety instructions carefully before use and keep the quick start guide

for future reference.

Medium Tilting

TV Bracket and

Power Starter Kit

Instruction Manual

LTPSKM18

DSG Retail Ltd. (co. no. 504877)

1 Portal Way, London, W3 6RS, UK

EU Representative

DSG Retail Ireland Ltd (259460)

3rd Floor Oce Suite

Omni Park SC, Santry, Dublin 9, Republic of Ireland

IB-LTPSKM18-190322V2

Visit Partmaster.co.uk today for the easiest way to buy electrical spares and accessories.

With over 1 million spares and accessories available we can deliver direct to your door

the very next day. Visit www.partmaster.co.uk or call (UK customers only) 0344 800 3456

Calls charged at National Rate.

For general information about this appliance and

handy hints and tips, please visit:

www.TeamKnowhow.com/discover 0344 561 1234 or call

Quick Start Guide

WARNING! READ THE FOLLOWING BEFORE STARTING INSTALLATION

• Assembly is required. Installation must be carried out by qualified personnel only. Incorrect assembly can result in severe personal injury

and property damage.

• The supplied TV bracket is only for use on vertical walls constructed from solid brick, solid concrete, solid wood and solid wooden columns.

• It is the installers’ responsibility to verify that the wall will safely support the total load of the TV and the TV bracket. Never exceed the

designated maximum TV load.

• Parts are heavy; take care when handling. For some steps, 2 people are required for installation.

• Check the TV bracket frequently to ensure that it is safe and secure. Additional tools (not included) are required for the installation. Do not

over-tighten screws.

• Keep this instruction manual for future reference.

TV LOAD

30 kg

TV SIZE

Max. 55”

DISTANCE TO WALL

38 mm

VESA COMPLIANCE

100 x 100 – 400 x 400 mm

TILT ANGLE

0° ~ +10°

x 4

A1 x 4

A2 x 4

A3 x 1

x 1

A5 x 2

M8 × 50

× 4

M5 × 15 M5 × 30M4 × 15

× 4

M4 × 35

× 4

B2 × 4

B3 × 4

M6 × 15 M8 × 35

× 4

M6 × 35

× 4

M8 × 20

× 4

B10 × 8

B11

M6-M8 × 5 M6-M8 × 10

× 4

B12

M4, M5/M6, M8

2 4

TOOLING

INSTALLATION

2 people are required to lift

the unit during assembly.

Use spacers provided for mounting TVs with

curved/recessed backs, recessed mounting

holes, or to allow access to A/V inputs.

Ensure mounting screws are in

the centre of the timber stud.

ø4.5mm

60mm

ø10.5mm

60mm

B12

B10 B11

Screw M4

Screw M8

Screw M5-M6
