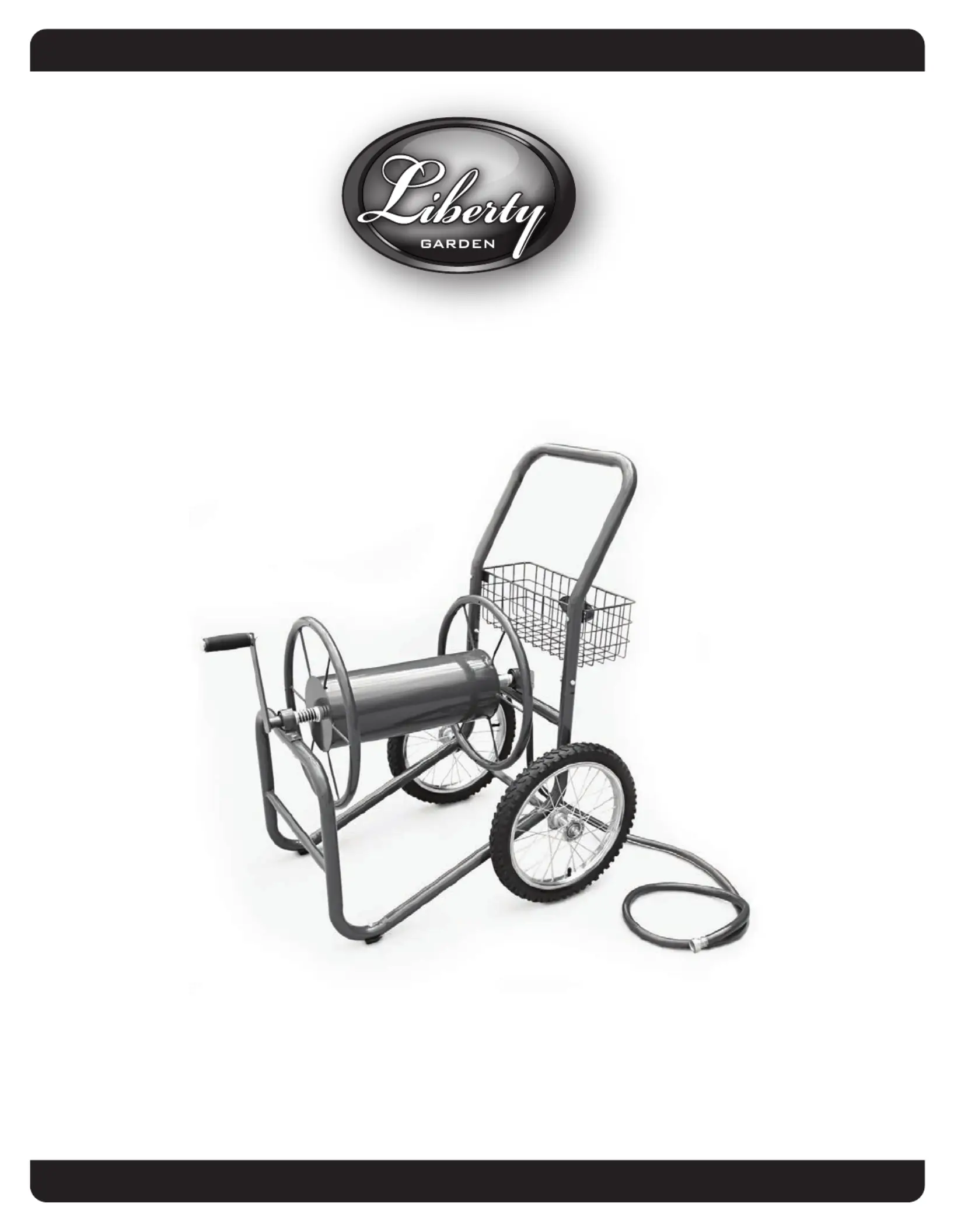

Model 880 Two Wheel Hose Cart
Owner’s Ma alnu
™
VISIT OUR WEBSITE: W . .COM WW LIBERTYGARDENPRODUCTS
OR CALL US TO FREE AT 1-866-820-5805, MONDAY - FRIDAY 9 A.M. - 5 P.M.LL
IMPORTANT READ THE OWNER’S MANUAL BEFORE ASSEMBLING :
1161 SOUTH PARK DRIVE, RNERSVILLE NC 4KE 2728
LIBERTY GARDEN PRODUCTS, INC.
IMPORTANT: LAY OUT ALL PARTS AND FASTENERS. MAKE SURE ALL PARTS ARE ACCOUNTED FOR.
IF ANY PART IS MISSING PLEASE CONTACT LIBERTY GARDEN PRODUCTS AT 1-866-820-5805
MONDAY - FRIDAY 9:00 A.M. - 5:00 P.M. EST. DO NOT CONTACT THE RETAILER.
YOU CAN ALSO VISIT OUR WEBSITE, WWW.LIBERTYGARDENPRODUCTS.COM, FOR MORE INSTRUCTIONS
PICTURES AND HELPFUL HINTS.
TOOLS REQUIRED: TWO ADJUSTABLE WRENCHES & HAND PUMP
PARTS LIST
Estimated Assembly time: 30 minutes
A. SPOOL (1)
B. FRAME (1 UNIT)
C. U-HANDLE (1)
D. LEADER HOSE (1)
E. BASKET (1)
F. AXLE W/WASHERS/NUTS (1)
G. TIRES (2)
H. RUBBER FEET W/NUTS (2)
I. SPRING (1)
J. U-BUSHING (2)
O. SPACER WASHERS (2)
N. TIRE SPACERS (2)
M. HANDLE W/BOLT AND NUT (1)
L. BRASS SWIVEL (1)
K. CRANK HANDLE (1)
P. HANDLE BOLTS (4)
Q. HANDLE WING NUTS (4)
R. U-BUSHING BOLTS (4)
S. U-BUSHING NUTS (4)
2
G
C
D
EF
H
A
B
I
J
K
L
MNOP
Q
R
S
1. Attach rubber feet to the bottom frame .(H) (B)
Insert bolts into bottom of frame. Attach nuts and tighten.
See Figure 1.
2. Turn frame (B) (J) over and attach U-bushing (metal side facing out) to frame using two
U-bushing bolts and nuts. Hand tighten only.(R) (S)
3. Spool Assembly: Insert brass swivel thru U-bushing and screw into galvanized tee on the (L) (J)
spool . Tighten using a wrench. . overtighten, this could damage the (A) See Figure 3 DO NOT
threads. Be sure to use Teflon / Plumbers’s tape on threads.
4. Turn spool (A) around and slide plastic
spacer washer , spring and another (O) (I)
plastic spacer washer over the pipe.(O)
See Figure 4.
3
CART ASSEMBLY
FIGURE 1
FIGURE 3
FIGURE 4
FIGURE 2
H
B
J
L
R
R
S
J
B
A
A
I
S
O O
