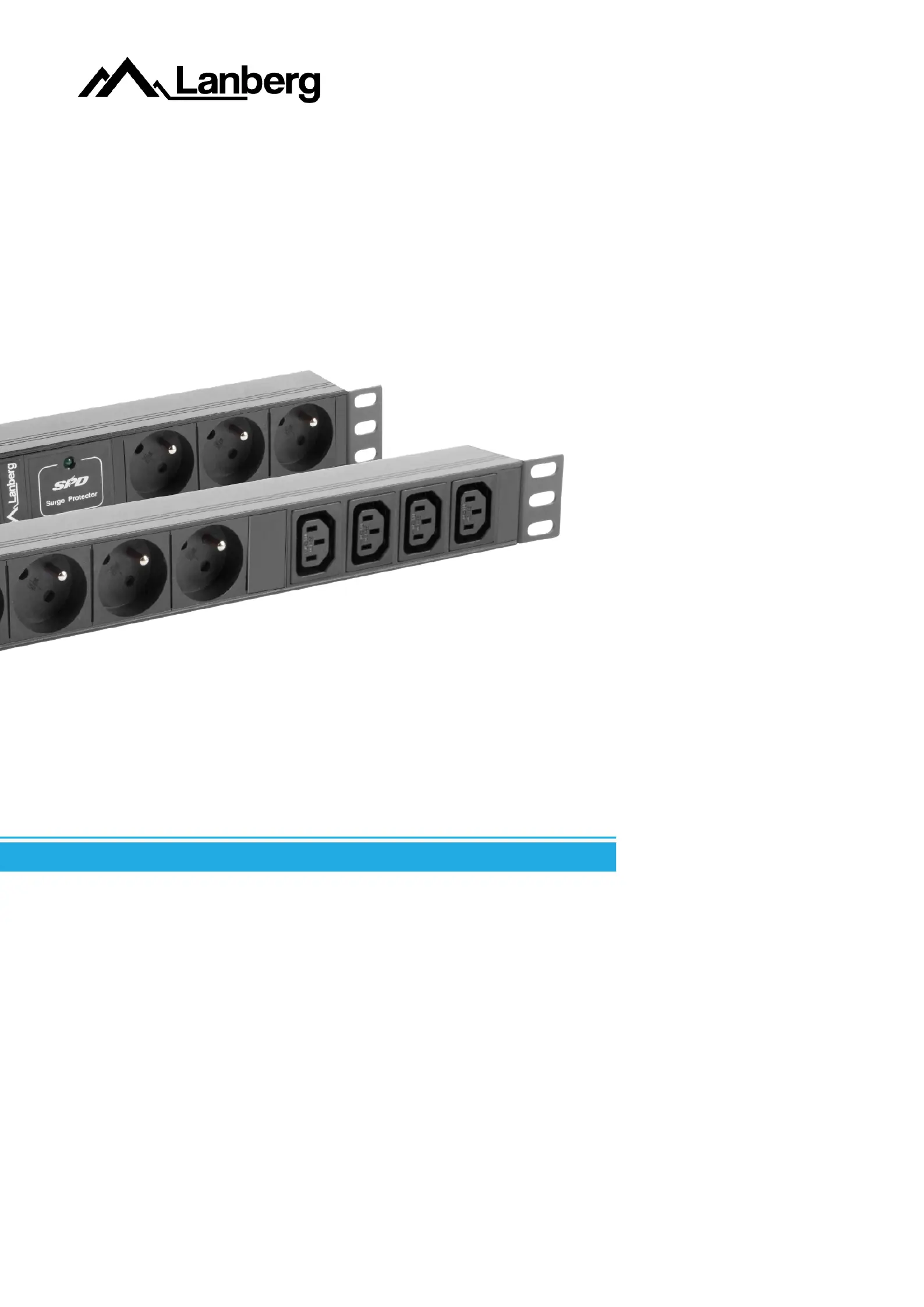

Instrukcja obsługi
User’s manual
Listwa dystrybucji energii
seria PDU 03/04/07/08/09/10
Power distribution unit
PDU 03/04/07/08/09/10 series
PDU-04E04I-0200-BK
PDU-07E-0200-BK
PDU-07F-0200-BK
PDU-10I-0200-IEC-BK
PDU-03E-0200-IEC-BK
PDU-03F-0200-IEC-BK
PDU-04E04I-0200-IEC-BK
PDU-07E-0200-IEC-BK
PDU-07F-0200-IEC-BK
PDU-03E-0200-BK
PDU-03F-0200-BK
PDU-09E-0300-BK
PDU-09F-0300-BK
PDU-02I1906I-0200-C20-BK
PDU-02I1908I-0200-C20-BK
PDU-08I-0200-C20-BK
WERSJA | VERSION: 2019/12
Lanberg © 2015-2019
1. Ważne zalecenia wstępne i informacje dotyczące użytkowania listew dystrybucji zasilania (PDU)
1.1 Wprowadzenie
ZACHOWAJ TĘ INSTRUKCJĘ – Niniejszy zbiór zaleceń oraz instrukcji obsługi listew dystrybucji zasilania (PDU) marki Lanberg,
z wyszczególnieniem obsługiwanych poniżej modeli:
• PDU-03E-0200-BK, PDU-03E-0200-IEC-BK
• PDU-03F-0200-BK, PDU-03F-0200-IEC-BK
• PDU-04E04I-0200-BK, PDU-04E04I-0200-IEC-BK
• PDU-07E-0200-BK, PDU-07E-0200-IEC-BK
• PDU-07F-0200-BK, PDU-07F-0200-IEC-BK
• PDU-08I-0200-C20-BK, PDU-02I1906I-0200-C20-BK
• PDU-09E-0300-BK, PDU-09F-0300-BK
• PDU-02I1908I-0200-C20-BK
• PDU-10I-0200-IEC-BK
zawiera dane logistyczne, techniczne, instrukcje i przepisy, których należy przestrzegać oraz dostosować się do nich podczas transportu, montażu,
użytkowania i serwisowania produktów. Nie należy korzystać z urządzenia przed uważnym przeczytaniem i dostosowaniem się do wszystkich informacji
oraz zaleceń dotyczących bezpieczeństwa zawartych w instrukcji obsługi. Zachowaj tą instrukcję do jej wykorzystania w późniejszych celach. Wszelkie
zdjęcia, rysunki zawarte w instrukcji mają charakter poglądowy.
Informacje zawarte w niniejszej instrukcji obsługi zostały sprawdzone i są uważane za wystarczające. Dostawca nie ponosi odpowiedzialności za wszelkie
nieścisłości, które mogą być zawarte w tym dokumencie, ani nie zobowiązuje się do uaktualniania lub zachowania bieżących informacji w tej instrukcji
lub powiadamiania jej użytkowników bądź organizacji o jej aktualizacji. W szczególności właściciele marki Lanberg nie ponoszą odpowiedzialność za
jakikolwiek sprzęt, oprogramowanie lub dane przechowywane lub używane wraz z produktem, w tym koszty naprawy, wymiany, integracja, instalacja lub
odzyskiwanie sprzętu, oprogramowania lub danych w przypadku niewłaściwego użycia listew dystrybucji zasilania (PDU) i / lub jej elementów.
Właściciele marki Lanberg zastrzegają sobie prawo do wprowadzania zmian w niniejszej instrukcji w dowolnym czasie i bez uprzedzenia. Produkty o
których mowa w niniejszej instrukcji, w tym dokumentacja, jest własnością właścicieli marki Lanberg i / lub jego licencjodawców oraz są dostarczane tylko
na podstawie umowy. Jakiekolwiek użycie lub reprodukcja tych produktów, włącznie z dokumentacją jest zabroniona, z wyjątkiem wyraźnego zezwolenia
na odpowiednich warunkach licencji.
UWAGA: W celu uzyskania najbardziej aktualnej wersji tej instrukcji, proszę odwiedzić naszą witrynę internetową pod adresem www.lanberg.pl.
1.2 Zgodność z przepisami prawnymi i regulacjami dotyczącymi bezpieczeństwa i środowiska
Ten produkt jest zgodny z przepisami Unii Europejskiej (UE) dotyczącymi bezpieczeństwa i środowiska.
Wymienione w poniższej instrukcji wyroby zostały dopuszczone do obrotu na terenie UE uzyskując certykat deklaracji zgodności Unii
Europejskiej, który jest zgodny z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami poniższych dyrektyw oraz,
że zastosowano niżej wymienione normy zharmonizowane.
Deklaracja zgodności (CE) znajduje się na stronie: www.lanberg.pl
Dyrektywa: LVD 2014/35/UE,
Normy zharmonizowane: IEC 60884-1:2002 + A1:2006 + A2:2013,
IEC 60884-2-7:2013, EN 50525-2-11:2011, EN 50525-2-31:2011,
EN 60320-1:2001 + A1:2007, EN 60320-2-2:1998,
Dyrektywa: EMC 2014/30/UE,
Normy zharmonizowane: EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013,
Dyrektywa: RoHS 2011/65/UE,
Normy zharmonizowane: IEC 62321-3-1:2013, IEC 62321-4:2013 + AMD1:2017 CSV, IEC 62321-5:2013, IEC 62321-6:2015, IEC 62321-7-1:2015,
IEC 62321-7-2:2017,
UWAGA: Użycie symbolu WEEE (przekreślony kosz) oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy.
Prawidłowa utylizacja zużytego sprzętu pozwala uniknąć zagrożeń dla zdrowia ludzi i środowiska naturalnego, wynikających z możliwej
obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych, a także niewłaściwego składowania i przetwarzania
takiego sprzętu. Zbiórka selektywna pozwala także na odzyskiwanie materiałów i komponentów, z których wyprodukowane było
urządzenie. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z
punktem sprzedaży detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej. Użycie symbolu RoHS oznacza, że produkt
został wyprodukowany zgodnie z europejską normą RoHS. Jej celem jest zmniejszenie ilości substancji niebezpiecznych, przenikających
do środowiska z odpadów elektrycznych i elektronicznych. Użycie symbolu CE oznacza, że produkt jest bezpieczny oraz zgodny
z wymaganiami i normami UE.
1.3 Ogólne wytyczne dotyczące bezpieczeństwa i środki ostrożności
• Użytkowanie urządzenia nie wymaga specjalistycznego szkolenia ani uprawnień elektrycznych. Listwa dystrybucji zasilania (PDU)
pełni podobną funkcję co listwa zasilania przeznaczenia domowego z włącznikiem i zabezpieczeniem przeciwprzepięciowym
z wyszczególnieniem przeznaczenia jej do montażu w szafach 19” / 10” i zastosowaniem w miejscach takich jak: serwerownie,
datacenter, systemy monitoringu, CCTV, małe / średnie / duże rmy etc.
• Listwa (PDU) jest przeznaczona do pracy w kontrolowanym środowisku (kontrolowana temperatura oraz wilgotność, urządzenie
powinno pracować wewnątrz budynku, bez zanieczyszczeń przewodzących [zapylenia, palnych gazów, substancji powodujących
korozje etc.]).
• Wszelka instalacja, połączenia, okablowania oraz obwody w których będzie użytkowana listwa muszą być wykonane w sposób zgodny
z lokalnie obowiązującymi przepisami dotyczącymi elektryczności oraz w taki sposób, aby wyeliminować ryzyko nadepnięcia lub
Lanberg © 2015-2019
Wysokość 1 [U]
Wtyk kabla wejściowego Uni-schuko (DIN 49 Zakres napięcia 220 V ~ 250 V
Gniazda
Francuskie
(NF C 61-314) 3x Zakres częstotliwości 50 Hz ~ 60 Hz
Schuko (DIN VDE
0620-1) - hrona przeciwprzepięciowa 3000 A ~ 5000 A
IEC C13 - Obudowa Aluminium anodowane
Maksymalna moc pracy 4000 [W] Zabezpieczenie
przeciwprzepięciowe Tak. Aktywne, gdy zielona
dioda LED świeci się
Natężenie wtyku zew. 16 [A]
Rodzaj i typ pinów kabla Pełne; mosiądz Rodzaj i typ pinów gniazd Pełne; mosiądz (typ E)
Długość kabla 2 [m]
Wtyk kabla wejściowego IEC C14 Przekrój kabla 1.5 [mm2]
Gniazda
Francuskie
(NF C 61-314) 3x Budowa kabla 3 niezależne żyły, zgodne
z VDE
Schuko (DIN VDE
0620-1) - Kolor Czarny
IEC C13 - Temperatura pracy -5°C ~ 40°C
Maksymalna moc pracy 2500 [W] Wilgotność pracy 0% ~ 90%
Natężenie wtyku zew. 10 [A] Waga 0.8 [kg]
Rodzaj i typ pinów kabla Pełne; mosiądz Wymiary (D x S x W) 45 x 254 x 44.45 [mm]
Wysokość 1 [U]
Wtyk kabla wejściowego Uni-schuko (DIN 49 Zakres napięcia 220 V ~ 250 V
Gniazda
Francuskie
(NF C 61-314) - Zakres częstotliwości 50 Hz ~ 60 Hz
Schuko (DIN VDE
0620-1) 3x rona przeciwprzepięciowa 3000 A ~ 5000 A
IEC C13 - Obudowa Aluminium anodowane
Maksymalna moc pracy 4000 [W] Zabezpieczenie
przeciwprzepięciowe Tak. Aktywne, gdy zielona
dioda LED świeci się
Natężenie wtyku zew. 16 [A]
Rodzaj i typ pinów kabla Pełne; mosiądz Rodzaj i typ pinów gniazd Pełne; mosiądz (typ E)
Długość kabla 2 [m]
Wtyk kabla wejściowego IEC C14 Przekrój kabla 1.5 [mm2]
Gniazda
Francuskie
(NF C 61-314) - Budowa kabla 3 niezależne żyły, zgodne
z VDE
Schuko (DIN VDE
0620-1) 3x Kolor Czarny
IEC C13 - Temperatura pracy -5°C ~ 40°C
Maksymalna moc pracy 2500 [W] Wilgotność pracy 0% ~ 90%
Natężenie wtyku zew. 10 [A] Waga 0.8 [kg]
Rodzaj i typ pinów kabla Pełne; mosiądz Wymiary (D x S x W) 45 x 254 x 44.45 [mm]
PDU-04E04I-0200-BK Wysokość 1 [U]
Wtyk kabla wejściowego Uni-schuko (DIN 49441) Zakres napięcia 220 V ~ 250 V
Gniazda
Francuskie
(NF C 61-314) 4x Zakres częstotliwości 50 Hz ~ 60 Hz
Schuko (DIN VDE
0620-1) -Max. natężenie przełącznika 16 [A]
Ochrona przeciwprzepięciowa 3000 A ~ 5000 A
IEC C13 4x Obudowa Aluminium anodowane
Maksymalna moc pracy 4000 [W] Zabezpieczenie
przeciwprzepięciowe Tak. Aktywne, gdy zielona
dioda LED świeci się
Natężenie wtyku zew. 16 [A]
Rodzaj i typ pinów kabla Pełne; mosiądz Rodzaj i typ pinów gniazd Pełne; mosiądz (typ E);
brąz (IEC)
PDU-04E04I-0200-IEC-BK Długość kabla 2 [m]
Wtyk kabla wejściowego IEC C14 Przekrój kabla 1.5 [mm2]
Gniazda
Francuskie
(NF C 61-314) 4x Budowa kabla 3 niezależne żyły, zgodne
z VDE
Schuko (DIN VDE
0620-1) - Kolor Czarny
IEC C13 4x Temperatura pracy -5°C ~ 40°C
Maksymalna moc pracy 2500 [W] Wilgotność pracy 0% ~ 90%
Natężenie wtyku zew. 10 [A] Waga 1 [kg]
Rodzaj i typ pinów kabla Pełne; mosiądz Wymiary (D x S x W) 45 x 482.6 x 44.45 [mm]
2. Zestawienie listew dystrybucji zasilania (PDU) 19” / 10”
2.1 Modele PDU-03E-0200-BK & PDU-03E-0200-IEC-BK
2.2 Modele PDU-03E-0200-BK & PD
2.3 Modele PDU-04E04I-0200-BK & PDU-04E04I-0200-IEC-BK
