Oldal 1/9
24496 Boxendeckenhalter
- Zweckmäßig, robust und sehr vielseitig
- Lautsprecher positionieren: Neigung von 0 - 45° / Ausrichtung seitlich +/- 45°
- Verkabelung: - u.a. geeignet zur Montage unter Decken-Installationsdosen
- Optional erhältlich: zahlreiche Adapterplatten für diverse Lautsprecher
SICHERHEITSHINWEISE

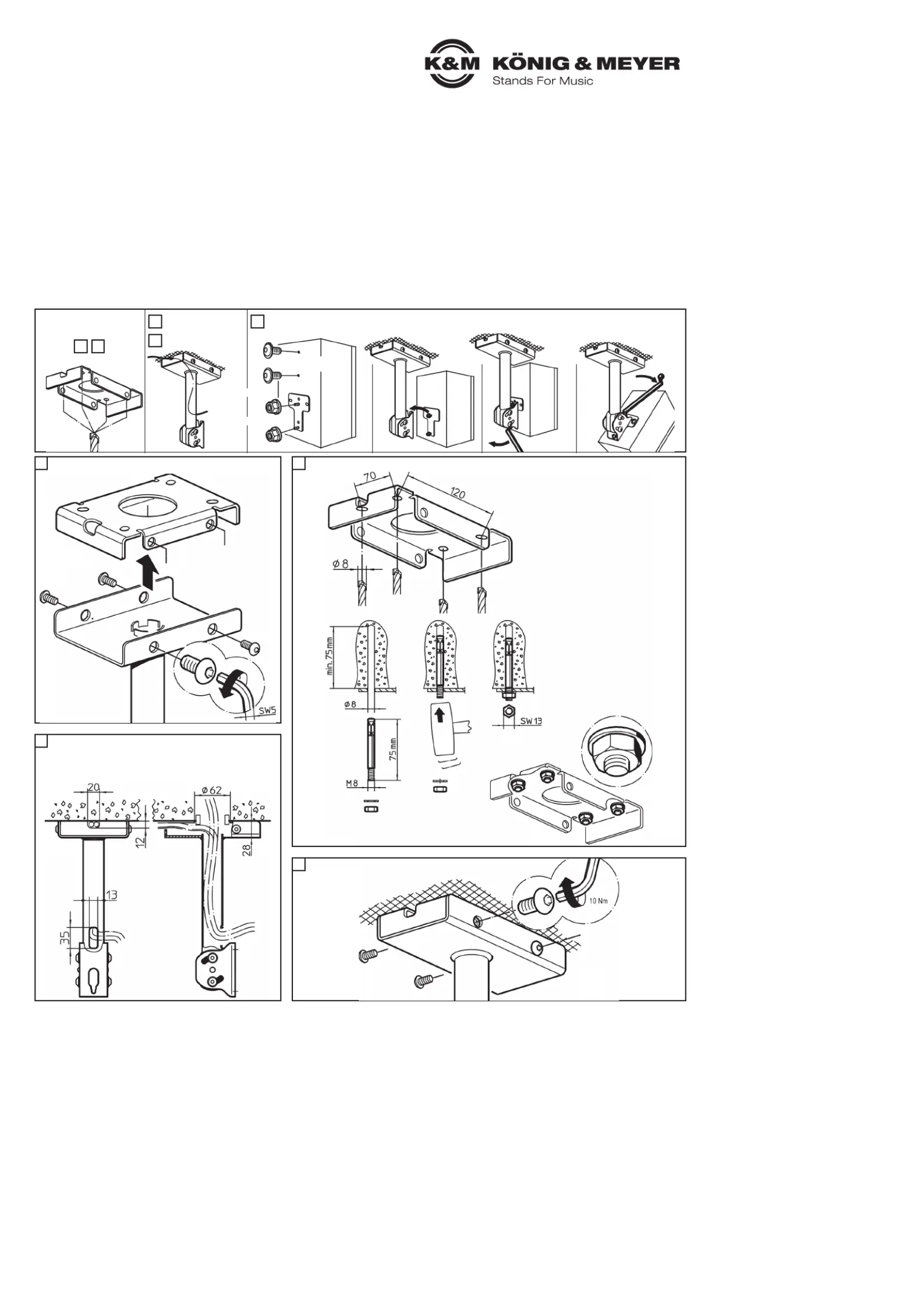

AUFBAUANLEITUNG (1-5)
1
-Tragkraft: max. 25 kg
- Nur für Innenräume
- Bei Schäden darf das Produkt nicht weiter eingesetzt werden
- Montage durch ausgebildetes Installationspersonal
- Wird das Produkt eingesetzt bei Produktionen und Veranstaltungen gelten die Berufsgenossenschaftlichen Vorschriften (BGV C1) (BGI 810, Kap. 3.2.3)
- Benutzen Sie 4 Schrauben/Anker für die Deckenbefestigung unter Beachtung örtlich gültiger Befestigungsvorschriften (evtl. abweichend von
-angegeben Beispielen)
- Montage nur an geeigneter Decke mit entsprechendem Montagematerial (nicht im Lieferumfang); Beispiel siehe unter Punkt 2. Setzanweisungen der
-Dübelhersteller bitte beachten.
- Ungeeignet sind Decken die zu schwach sind oder in denen Strom- und Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall einen Fachmann zu Rate ziehen
- Auf feste Schraubverbindungen achten, insbesondere bei Einstellung der Boxenneigung - Aufmerksame Handhabung erforderlich, da die
-Verstellmöglichkeiten Einklemmgefahren bergen
Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, Sie auch für den späteren Gebrauch aufzubewahren.
5.3 - Lautsprecher bis zum Anschlag
5.3 - neigen, dann obere Schraube/
5.3 - Mutter mit Schlüssel festziehen
5.2 - Erst untere Schraube/Mutter
5.2 - mit Schlüssel festziehen
5.1 - Lautsprecher
5.1 - einhängen
Deckenplatte befestigen
Halterung an Decken-
platte schrauben
Kabel einführen
VORSCHAU
1.b
Deckenplatte
abheben
Kabel
Kabel
Halterung
Kabel
1.a
Alle vier Schrauben
(M8x12) komplett los-
drehen und entnehmen
3.a
Das U-Blech
der Halterung
über die Deckenplatte
schieben: Bohrungen
müssen übereinstimmen
3.b
Alle vier
Schrauben (M8x12)
wieder eindrehen
und festziehen;
empfohlener Anzieh-
drehmoment: 10 Nm
4.a
Seitliche Öffnung (20x12mm)
für Kabel-Aufputz-Installation.
4.b
Öffnung Deckenplatte (ø 62mm)
für Kabel-Unterputz-Installation.
2.a
- Deckenplatte ausrichten,
- Bohrlöcher markieren,
- alle 4 Löcher vorbohren
- Löcher ausblasen;
BEACHTE: je nach
Beschaffenheit der Decke
(Beton, Holzbalken etc.)
sind unterschiedliche
Befestigungen erforderlich.
Die Befestigung muss durch
qualifiziertes Montagepersonal
erfolgen.
2.b
Befestigungsbeispiel für
Betondecken:
4x Bolzen Anker M8 x 75 mm
einschlagen, Deckenplatte
anbringen- U-Scheiben setzen
und Muttern anziehen.
5.a -direkte Verschraubung
Deckenplatte von der Halterung abnehmen
4Kabelführung
2
21
3Lautsprecher vorbe-
reiten und montieren
5
4
Deckenplatte befestigen (hier am Beispiel einer Betondecke)
3Halteplatte mit der Deckenplatte verschrauben
alternativ
5.b -per Adapter
24496 Boxendeckenhalter
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Leiter?)
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes
Reinigungsmittel benutzen
- Wird das Produkt eingesetzt bei Produktionen und Veranstaltungen gelten Prüfpflichten
lt. BGV C1 §§ 33ff (siehe auch Beiblatt Allg. Sicherheit)
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Deckenhalterung sitzt locker an der Decke
F: B: Eignung der Decke prüfen (Fachmann einschalten)
F: B: Verschraubung prüfen und nachziehen/ersetzen (Fachmann einschalten)
F: Box sitzt locker an der Halteplatte
F: B: Schrauben prüfen und nachziehen bzw. austauschen
F: B: Boxencase prüfen
F: Box neigt sich ungewollt nach vorne
F: B: Schraubverbindung nicht fest genug angezogen, d.h. Schrauben nachziehen6.a
AUFBAUANLEITUNG (1-5)
5
6
PRÜFEN, INSTANDHALTEN, REINIGEN TECHNISCHE DATEN
Material
Platten, Rohr, Bügel: Stahl, pulverbeschichtet
schwarz
Verschraubung: Stahl, verzinkt
Lagerschalen, Kappen: Kunststoff (PE, PA)
Tragelast Lautsprecher, max. bis 25 kg
Maße B x T x H: 295 x 160 x 118 mm
Karton B x T x H: 350 x 220 x 130 mm
Gewicht netto: 1,8 kg; brutto: 2,1 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24496-000-55 Rev.10 03-80-883-00 6/15

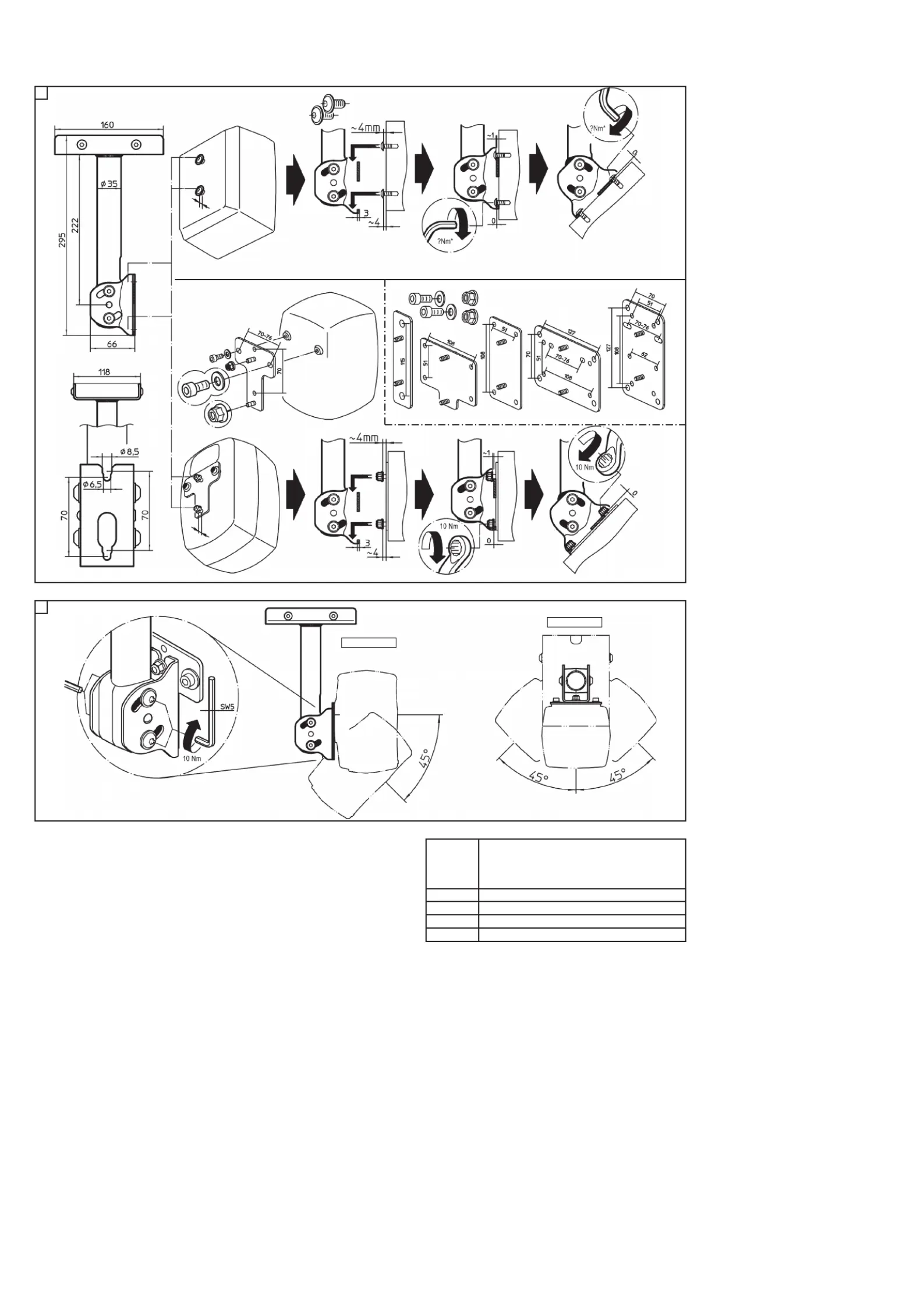

FUNKTIONEN (6)
5.a DIREKTE Verschraubung:
5.b INDIREKTE Verschraubung
5.b per ADAPTERPLATTE
5.b (Art.: 24352 -24359)
5.b.1
Muttern bis ca.4 mm
Abstand in Box eindrehen und diese bis
zum Anschlag in Halteplatte einhängen
5.a.1
Schrauben bis ca. 4 mm
Abstand in Box eindrehen und diese dann
bis zum Anschlag in Halteplatte einhängen
*Nm-Angaben des Lautsprecherherstellers beachten! -allg. 10 Nm
24359-Ad.6 24358-Ad.5 24357-Ad.4 24356-Ad.3 24354-Ad.2 24352-Ad.1
5.a.2
Untere Schraube mit
dem Schlüssel festziehen
5.a.3
Halterung nach
schwenken und
obere Schraube mit
dem Schlüssel festziehen
(Schrauben M6 oder M8 - ISO 7380, ISO 4762
nicht im Lieferumfang)
(Schrauben M6 x 14, Scheiben ø 6,4/12
und die Sicherungsmuttern M6 gehören
zum Lieferumfang der hier darge-
stellten Adapterplatten)
5.b.0
Adapterplatte mit den
beiden Inbusschrauben
fest an den Lautsprecher
schrauben
5.b.2
Untere Mutter mit dem
Schlüssel (SW10) festziehen
5.b.3
Halterung nach
schwenken und obere
Mutter mit dem Schlüssel
(SW10) festziehen (10Nm)
6.a
Vor dem Verstellen der Neigung oder der Richtung zunächst die vier
Halbrundkopfschrauben leicht lösen, gewünschte Position einstellen und
alle 4 Schrauben wieder anziehen: empf. Anziehdrehmoment (10 Nm) Richtung: +/- 45°
Neigung:
0 - 45°
Lautsprecher mit der Halteplatte verbinden
Einstellungen: Neigung / Richtung
Seitenansicht
Halteplatte
Halte-
platte
Halte-
platte
Draufsicht
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
Rev.02 03-80-900-00 7/20
3. Sicherungsmaßnahmen
2. Allgemeine Montagehinweise
ALLGEMEINE SICHERHEITS-
UND MONTAGEHINWEISE
MONTAGEZUBEHÖR für Lasten über Personen (z. B. Wand-, Decken- und Truss-Halterungen)
1. Allgemeine Sicherheitshinweise
Dieses Montagezubehör darf ausschließlich montiert und verwendet werden:
- von sachkundigem, mit den einschlägigen Vorschriften vertrautem Fachpersonal,
- gemäß den örtlichen und staatlichen Vorschriften sowie den berufsgenossenschaftlichen Vorschriften
- wie in der Montageanleitung (=Aufstell- und Bedienungsanleitung) beschrieben,
- nach erfolgter fehlerfreier Funktions- u. Sichtprüfung (Vollständigkeit, Betriebssicherheit; insbesondere ist zu achten auf: Verformungen, Kerben, Risse,
- Verschleiß, Schäden an Gewinden; Korrosion und Lesbarkeit von Kennzeichnungen),
- ohne Änderung oder Bearbeitung der Komponenten,
- im Innenbereich (nicht in Feuchträumen).
- Montage von sachkundigem Personal durchführen lassen.
- Je nach Beschaffenheit der Wände/Decken sowie der Belastungsart sind Befestigungsmittel in geeigneter Bauart und ausreichender Dimensionierung
- zu verwenden.
- Berücksichtigen Sie insbesondere die verminderte Tragfähigkeit von Wand- und Deckenverkleidungen sowie von Vorsatz- und Dämmverschalungen.
- Für alle Verschraubungen sind die angegebenen Anzugsmomente unbedingt einzuhalten. Falls nichts angegeben ist gelten die maximalen
- Anzugsmomente für die jeweilige Verschraubung.
Boxensysteme sind im Bereich von Bühnen oder Studios gegen Herabfallen zu sichern. Zweierlei wird unterschieden:
1. Ortsveränderliche Montage (z.B. geflogene Lautsprecher, Montage mittels C-Haken an Traversen, von Hand lösbare Befestigungselemente)
1. erfordert am Gerät ein zweites, unabhängig wirkendes Sicherungselement.
2. Ortsfeste Montage ermöglicht es, auf das zweite Sicherungselement zu verzichten, wenn die Befestigung ausreichend bemessen,
2. nur mit Werkzeug zu lösen sowie gegen Selbstlockern gesichert ist.
2. Wir empfehlen Ihnen trotzdem ein zweites Sicherungselement zu verwenden.
4. Sicherheitsfaktoren
Befestigungsmittel von Lautsprecherboxen sind sicherheitsrelevante Teile, welche im Falle eines Versagens Leben und Gesundheit von Menschen
gefährden können. Je nach Verwendungsland des Artikels sind die länderspezifischen Normen und Richtlinien für den Bereich „Lautsprecher“
einzuhalten bzw. zu beachten.
5. Prüfung und Wartung
Das Halten von Lasten über Publikum ist höchst sicherheitsrelevant und erfordert ein entsprechendes Bewusstsein der möglichen Gefährdung. Die
sicherheitstechnische Überprüfung des Montagezubehörs ist unumgänglich. Werden an Zubehörteilen Schäden und/oder Fehlfunktionen festgestellt,
darf das Produkt erst nach vollständiger Instandsetzung wieder benutzt werden.
- Zunächst ist vor jeder Inbetriebnahme eine Sicht- und Funktionsprüfung durchzuführen, wobei insbesondere auf Verformungen, Risse, Verschleiß,
- Korrosion, fehlerfreie Funktion und die Lesbarkeit von Kennzeichnungen zu achten ist.
- Empfohlen und zudem in vielen Staaten vorgeschrieben ist eine regelmäßige Überprüfung von Befestigungs- und Zubehörteilen. Wir empfehlen eine
- jährliche Sichtprüfung durch sachkundiges Fachpersonal sowie zusätzlich eine eingehende Prüfung durch einen amtlichen Sachverständigen im
- Abstand von vier Jahren.
- Dringend empfehlen wir das Führen eines Prüfbuches. In diesem werden alle Zubehörteile mit ihren Daten der wiederkehrenden Prüfung eingetragen
- wo sie jederzeit für evtl. Kontrollen einzusehen sind.
