Oldal 1/20

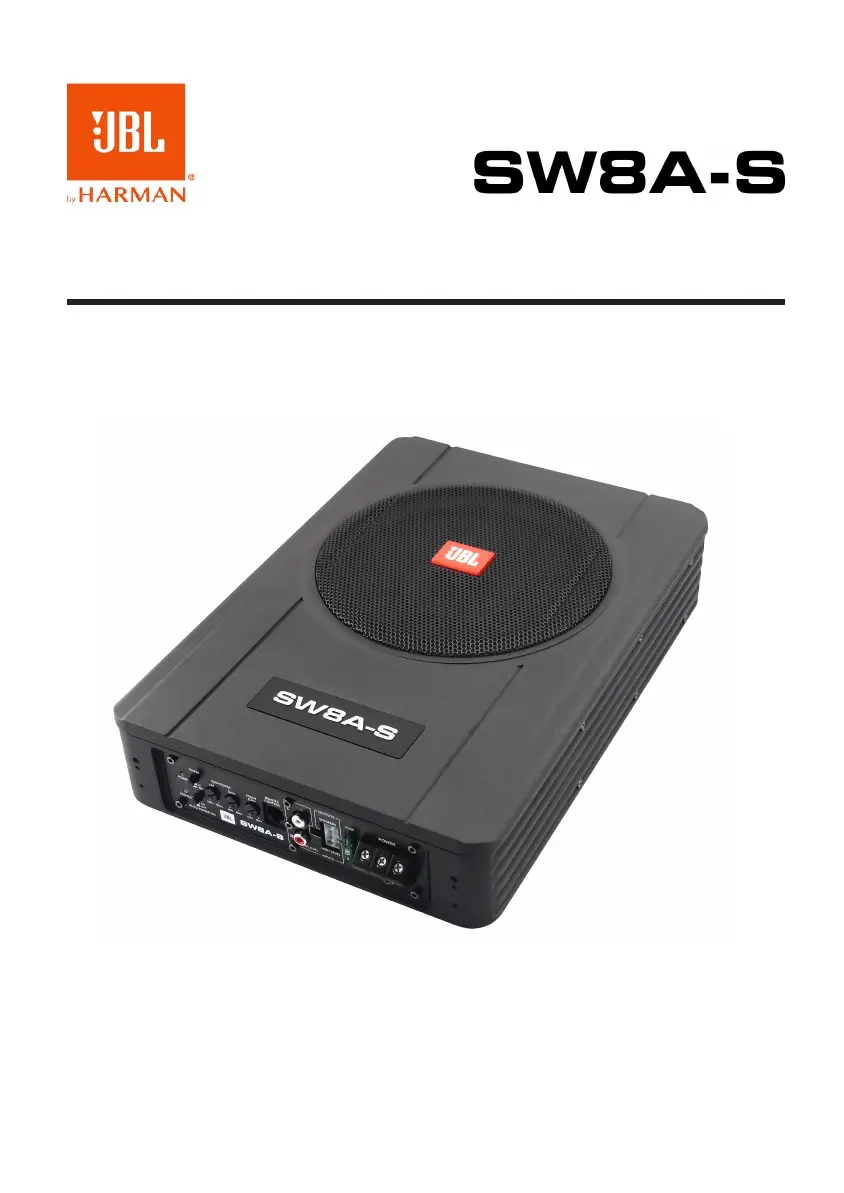

SUBWOOFER 8"' AMPLIFICADO SLIM E AMPLIFICADOR ESTEREO INTEGRADO
8"' AMPLIFIED SLIM SUBWOOFER AND STEREO AMPLIFIER INTEGRATED
SUBWOOFER DELGADO 8 AMPLIFICADO AMPLIFICADOR ESTEREO INTEGRADO
MANUAL DO PROPRIETÁRIO
MANUAL DEL PROPIETARIO
oOWNER´ S MANUAL
´
Y
´
"
"
"
EQUIPAMENTO E
ESPECIFICAÇÕES DO SISTEMA
Parabéns pela sua aquisição e seja bem-vindo à HARMAN!
ESPECIFICAÇÕES
MODELO: SW8A-S SUB FRONTAL
Potência de RMS 150W@2ohm 2x55W@4ohm
THD < 0,4% <0,1%
Relação sinal/ruído >90dB >100dB
Resposta da Frequência 20Hz - 150Hz 30Hz - 20KHz
Sensibilidade de entrada, alto nível
0.5V 1.0V
Sensibilidade de entrada, baixo nível
100mV 300mV
Filtro low pass 50Hz - 150Hz /
Bass Boost +12dB +6dB
Filtro subsônico 20Hz 30Hz
Impedância 2 ohm 4-8 ohm
Potência do fusível 30A
Radiador passivo(cm)
Subwoofer 8 polegadas, 2ohm
Dimensões (L x P x A)(cm)
34,50 x 24,55 x 7,46
* As especicações estão sujeitas a alterações sem aviso prévio.
2 PT
Estes produtos podem sofrer alterações sem aviso prévio.
Todas as figuras contidas neste manual são meramente ilustrativas.
Atenção: conforme lei brasileira nº 11.291, a exposição prolongada
a ruídos superiores a 85dB pode causar danos ao sistema auditivo.
SAC Gratuito 0800-514161 Cód.: 080716 - Rev.: 02 - 09/17
18,5 x 5,24 (2PÇS)
B
C D E F G HI J K
A
3 PT
CONTROLES E RECURSOS DO PAINEL
A. LED INDICADOR DE ENERGIA
Este LED bicolor brilha na cor verde quando está
ligado e funcionando sem problemas. Caso algum
dos circuitos de proteção seja ativado, ele muda
para vermelho.
B. MUDANÇA DE FASE
Utilize este interruptor a m de compensar os
problemas de alinhamento temporal no sistema.
Tais problemas, normalmente, são o resultado
da utilização do subwoofer de uma distância
diferenciada entre o ouvinte e os outros alto-
falantes do sistema.
C. AUTO POWER ON (ACIONAMENTO AUTOMÁTICO)
O AUTO POWER ON/OFF (LIGADO/DESLIGADO)
funciona para conexões com alto-falantes de alto
nível (speaker-level).
Quando o interruptor está na posição "ON (LIGADO)",
o subwoofer será LIGADO AUTOMATICAMENTE
se houver entrada de sinal. Se o amplicador não
detectar nenhuma entrada de sinal, ele será desligado
automaticamente. Caso opte por utilizar a conexão
on/o (ligado/desligado) remotamente, deixe o
interruptor na posição "OFF (DESLIGADO)"
Nota: Conecte o terminal remoto na saída
remota da unidade principal conforme a Fig.5,
ao ouvir o ruído de LIGADO/DESLIGADO do
subwoofer.
D. LOW PASS FILTER (FILTRO LOW PASS)
Este controle permite realizar a denição do
intervalo de frequência desejado a ser enviado
ao amplicador do subwoofer. O subwoofer irá
reproduzir todos os sons ABAIXO da frequência
denida.
Nota: A frequência do ltro low pass pode ser
maior ou menor do que a padrão. Há uma
tolerância de +/-20%.
EF. INPUT GAIN CONTROL (CONTROLE DO
GANHO DE ENTRADA)
Após a instalação do sistema, mude este controle
para o mínimo.
Ligue a unidade principal (e o subwoofer irá ligar
através da conexão remota). Ajuste o volume
da unidade principal para cerca de 2/3 do nível
máximo.
Aumente lentamente o controle de ganho de
entrada subwoofer até ouvir uma pequena
distorção. Em seguida, reduza o nível até que
a distorção desapareça por completo. Faça o
nivelamento do controle com esta conguração.
G. PORTA DE CONTROLE DO NÍVEL REMOTO
Conecte o controle de nível remoto incluído
para controlar o nível de volume do subwoofer
independentemente.
H. SAÍDA/ENTRADA DE ALTO NÍVEL
As autorizações dos terminais de saída/alto nível
para sinal de alto nível na (parte abaixo:
HIGH
LEVEL INPUT
). Ela também permite que o sinal
amplicado seja enviado para o seu sistema de alto-
falantes (parte superior: OUTPUT/SAÍDA) para um
verdadeiro sistema 2.1.
Nota: Se você estiver usando as entradas RCA
(de baixo nível), deverá desconectar o plugue
de alto nível, a m de obter um sistema 2.1
(2x55W RMS). Essa ordem deve ser respeitada,
caso contrário poderá danicar o produto.
I. LOW LEVEL RCA INPUTS (ENTRADAS RCA
DE BAIXO NÍVEL)
Para enviar o sinal de áudio para o subwoofer
recomenda-se a utilização das entradas de baixo
nível, caso existam saídas RCA em sua unidade
principal ou outra fonte de sinal (como um
processador de som).
J. FUSE (FUSÍVEL)
Não utilize um fusível com um valor diferente e
NUNCA substitua o fusível por um o ou moeda.
K. POWER INPUT TERMINAL (TERMINAL DE
ENTRADA DE ALIMENTAÇÃO)
