Használati útmutató JBL Grand Touring GTO-3EZ

JBL Vevő Grand Touring GTO-3EZ

Olvassa el alább 📖 a magyar nyelvű használati útmutatót JBL Grand Touring GTO-3EZ (12 oldal) a Vevő kategóriában. Ezt az útmutatót 6 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra

Letöltés PDF
Oldal 1/12

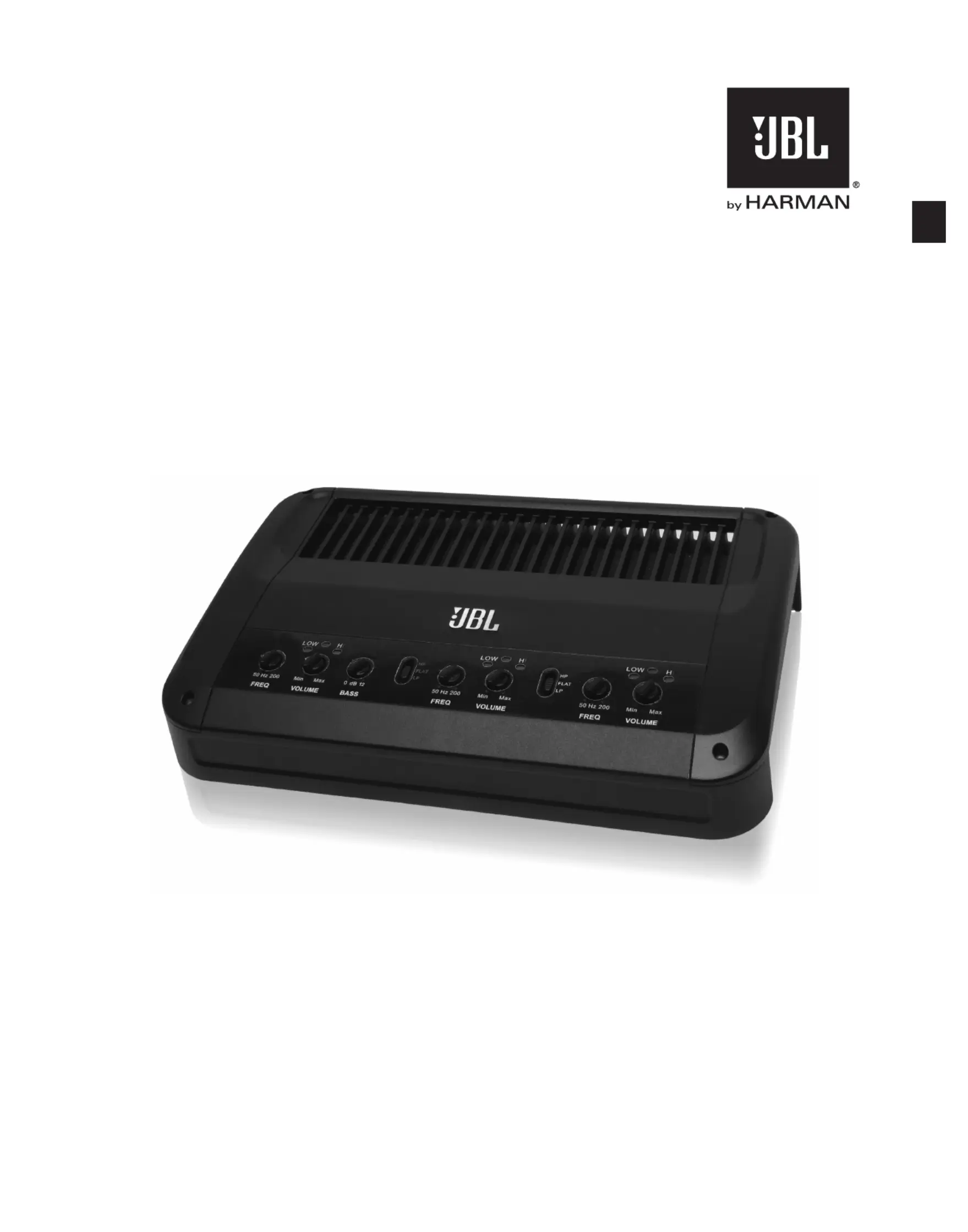

GTO-5EZ/GTO-3EZ
HandlEidinG
eindversterker
Nederlands
2
WAAROM HET BELANGRIJK IS DEZE HANDLEIDING TE LEZEN
De prestaties van het audiosysteem in uw auto worden evenzeer bepaald door een correcte installatie en setup als
door de kwaliteit van het materiaal zelf. Het spreekt vanzelf dat deze nieuwe JBL® GTO versterkers vlekkeloze pres-
taties leveren en zijn gebouwd met de allerbeste componenten; in een test overtreffen ze dan ook alle concurrerende
producten. Om er zeker van te zijn dat u alles uit uw nieuwe aanwinst haalt, ongeacht of u deze zelf installeert of dat
laat doen door een professional, zijn enige nieuwe eigenschappen toegevoegd die de installatie en setup eenvoudiger
en preciezer maken en ervoor zorgen dat u alle power en prestaties krijgt waar u de versterker voor heeft gekocht.
Wat deze versterkers onderscheidt
Alle versterkers bevatten enige vorm van signaalbewerking, niveau-instelling en andere schakelaars en aansluitingen
die het mogelijk maken de versterker in vrijwel elk denkbaar systeem toe te passen. Voor veel versterkers is echter
aanzienlijke technische kennis nodig om optimaal gebruik te maken van de aansluitingen, schakelmogelijkheden en
instellingen voor een krachtig en ruisvrij resultaat. De JBL GTO versterkers bezitten Simple Setup dat is ontwikkeld om
op een gemakkelijke manier de ruisvrije en krachtige werking te krijgen waartoe deze versterker in staat is.
Gemakkelijke setup
GTO versterkers worden geleverd met adapters voor vrijwel elk analoog signaal en hebben een ingebouwde Gain
(versterking) indicatie. De setup van GTO versterkers is iets anders dan versterkers die u wellicht eerder heeft geïnstal-
leerd. Lees daarom deze handleiding voordat u begint! Bent u een ervaren installateur, dan is direct beginnen
OK, maar sla de
Setup Procedure
op pagina 8 niet over!!
Om u beter van dienst te zijn voor service onder garantie, raden we u aan de aankoopbon te bewaren en uw GTO-5EZ
of GTO-3EZ online te registreren op www.jbl.com
BIJGELEVERDE ITEMS
De onderstaande items zijn bij de versterker gevoegd. Mocht één van deze items ontbreken, neem dan contact op met
uw geautoriseerde JBL dealer of met klantenservice op www.kbl.com
Setup CD
GTO Serie
Versterker
Blanke draad/cinch adapters
(5 stuks voor GTO-5EZ; 3 stuks voor
GTO-3EZ)
POSITIE EN MONTAGE
WaarschuWinGen en tips bij de installatie
BELANGRIJK: neem de minpool (-) van de accu los voordat u aan de installatie begint.
•Gebruik altijd een veiligheidsbril bij het werken met gereedschap.
•Controleer of de beoogde plaats voor montage aan beide zijden vrij is. Overtuig u ervan dat schroeven of draden
geen remleidingen, brandstofleidingen of beschermingen doorboren en dat de loop van de draden de veilige wer-
king van het voertuig niet beïnvloeden.
•Zorg ervoor dat alle geïnstalleerde elektrische verbindingen veilig en solide zijn.
•Wanneer vervanging van een zekering van de GTO-5EZ of GTO-3EZ nodig is, let er dan op of het type en de
waarde overeenkomen met het origineel.
locatie
Versterkers hebben luchtcirculatie nodig om niet oververhit te raken. Zoek daarom een plaats waar voldoende lucht
voor koeling kan circuleren.
•Geschikte plaatsen zijn bijvoorbeeld onder een stoel (vooropgesteld dat dit het stoelmechanisme niet belemmert),
in de kofferruimte of elke andere plaats waar voldoende lucht stroomt.
•Monteer de versterker nooit met de koelribben naar beneden daar dit de luchtstroom van de versterker verstoort.
•Monteer de versterker zo dat deze niet kan worden beschadigd door de voeten van de achterpassagier of door
schuivende lading in de kofferruimte.
•Zorg er ook voor dat de versterker onder alle omstandigheden droog blijft – monteer hem nooit buiten de auto of
in de motorruimte.
3
www.jbl.com
Nederlands
MONTEREN VAN DE VERSTERKER
OPmErkinG: het kan handig zijn alle verbindingen met de versterker te maken voordat u deze op de beoogde plaats
definitief bevestigt.
Voordat u de versterker monteert, verwijdert u de beide zijpanelen om de montagegaten en de aansluitingen vrij te
maken. Met een kruiskop schroevendraaier verwijdert u de bevestigingsschroeven en vervolgens de zijpanelen als
aangegeven in de afbeelding. Bewaar de schroeven goed zodat u ze later kunt gebruiken om de zijpanelen weer aan te
brengen nadat alle verbindingen naar de versterker zijn gemaakt.
OPmErkinG: lees voordat u de versterker definitief vastzet,
Automatische Inschakeling
hieronder om de juiste positie
van de schakelaar in de onderzijde van de versterker te bepalen.
1. Kies als eerder beschreven een geschikte montagepositie.
2. Gebruik de versterker als sjabloon, markeer de posities van de montagegaten op de beoogde plaats.
3. Boor de gaten op de beoogde plaats.
4. Bevestig de versterker op de beoogde plaats met vier geschikte schroeven. We raden aan daarvoor schroeven
van 3 mm doorsnede. Controleer of de versterker goed vast zit.
aansluiTinGEn
bElanGrijk: neem de minpool (-) van de accu los voordat u aan de installatie begint.
Wanneer u dat al heeft gedaan, verwijder dan de beide zijpanelen waarachter de aansluitingen van de versterker zitten
als aangegeven in
Monteren van de Versterker
hiervoor. Zo zijn de aansluitingen gemakkelijker te bereiken.
AUTOMATISCHE INSCHAKELING
Er is geen inschakeling op afstand nodig omdat de GTO versterkers een signaal gevoelige inschakeling bezitten zodat
de versterker wordt ingeschakeld zodra een signaal op één van de ingangen verschijnt. Ongeveer vijf minuten na het
wegvallen van het signaal schakelt de versterker weer automatisch uit.
Wanneer uw audiosysteem een stuurkabel heeft voor het op afstand inschakelen van een ander apparaat en u deze
wilt gebruiken, signaleert de versterker dat die kabel is aangesloten en zal de automatisch signaalsensor worden
uitgeschakeld. Zonodig kunt u de automatische signaalsensor definitief uitschakelen door de schakelaar Auto Turn On
op “Off” (uit) te zetten.
