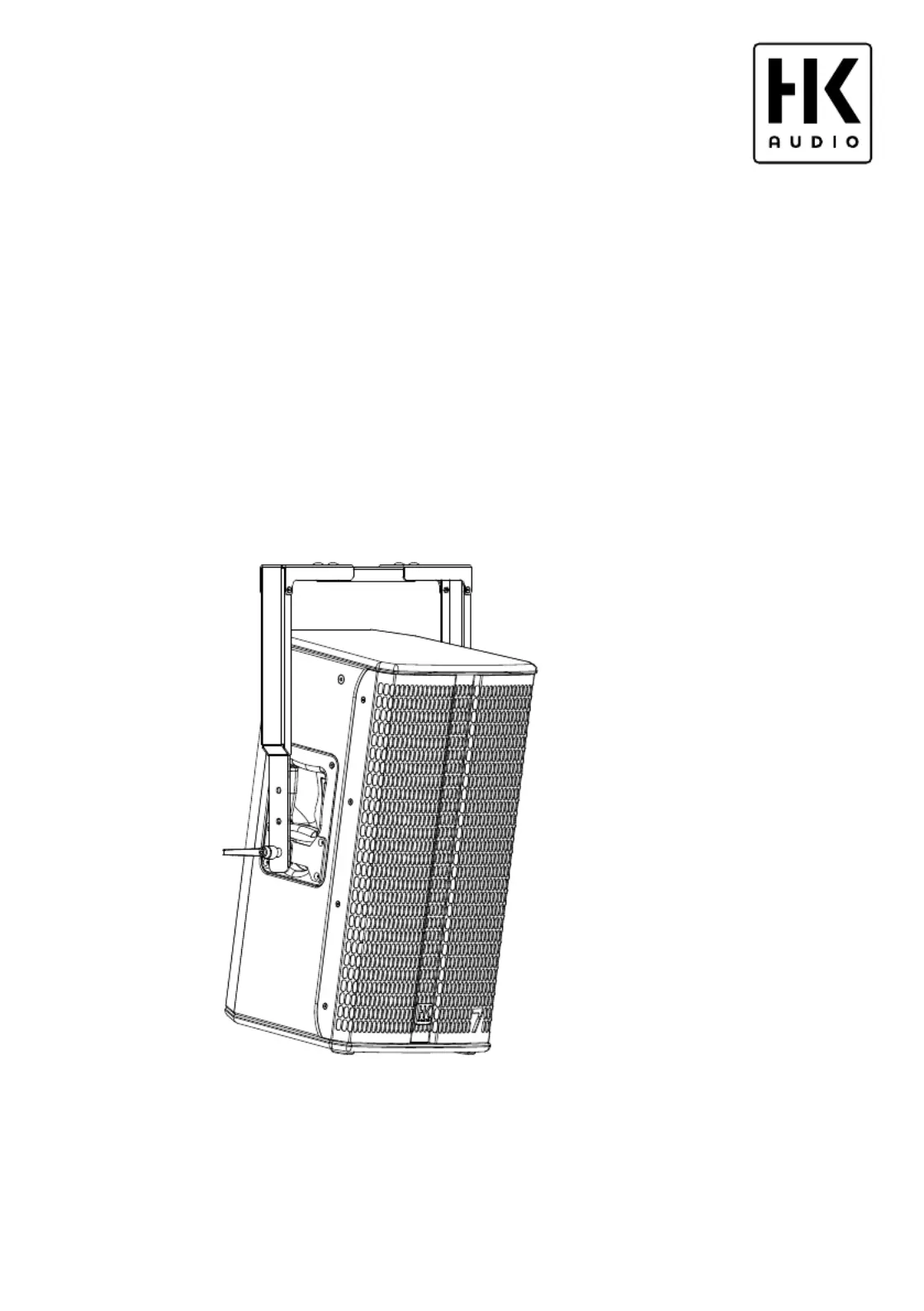

TB-45N Art. No. 1007778
2x Tilt bracket for
LINEAR 3: L3 112 FA • L3 115 FA
LINEAR 5: L5 112 F • L5 112 FA • L5 115 F • L5 115 FA • L5 LTS • L5 LTS A
LINEAR 5 MK II : 112 FA • 115 XA • 115 FA • 308 LTA
LINEAR 7: L7 112 FA • L7 115 FA
PREMIUM PR:O D2: PR:O 112 FD2, PR:O 115 FD2, PR:O 115 XD2
Universal tilt bracket for mounting the cabinet to truss pipe rails, ceilings, wall brackets,
girders and on stands
Universeller Neigebügel für die Montage der Box an Trussholmen, Decken, Wandausle-
gern, Trägern und auf Stativen
Installation Instructions / Montageanleitung 1.3
Please read these instructions before
installation and keep them for later
reference.
Heads up: Be sure to observe all the
applicable regulations for installation to
ceilings, walls, trusses and stands.
Bitte vor Gebrauch lesen und für
späteren Gebrauch aufbewahren!
Wichtig! Die geltenden Vorschriften
für die Montage an Decken, Wänden,
Trägern oder auf Stativen sind
unbedingt zu beachten.
Made in Germany
8
1
9
3
2

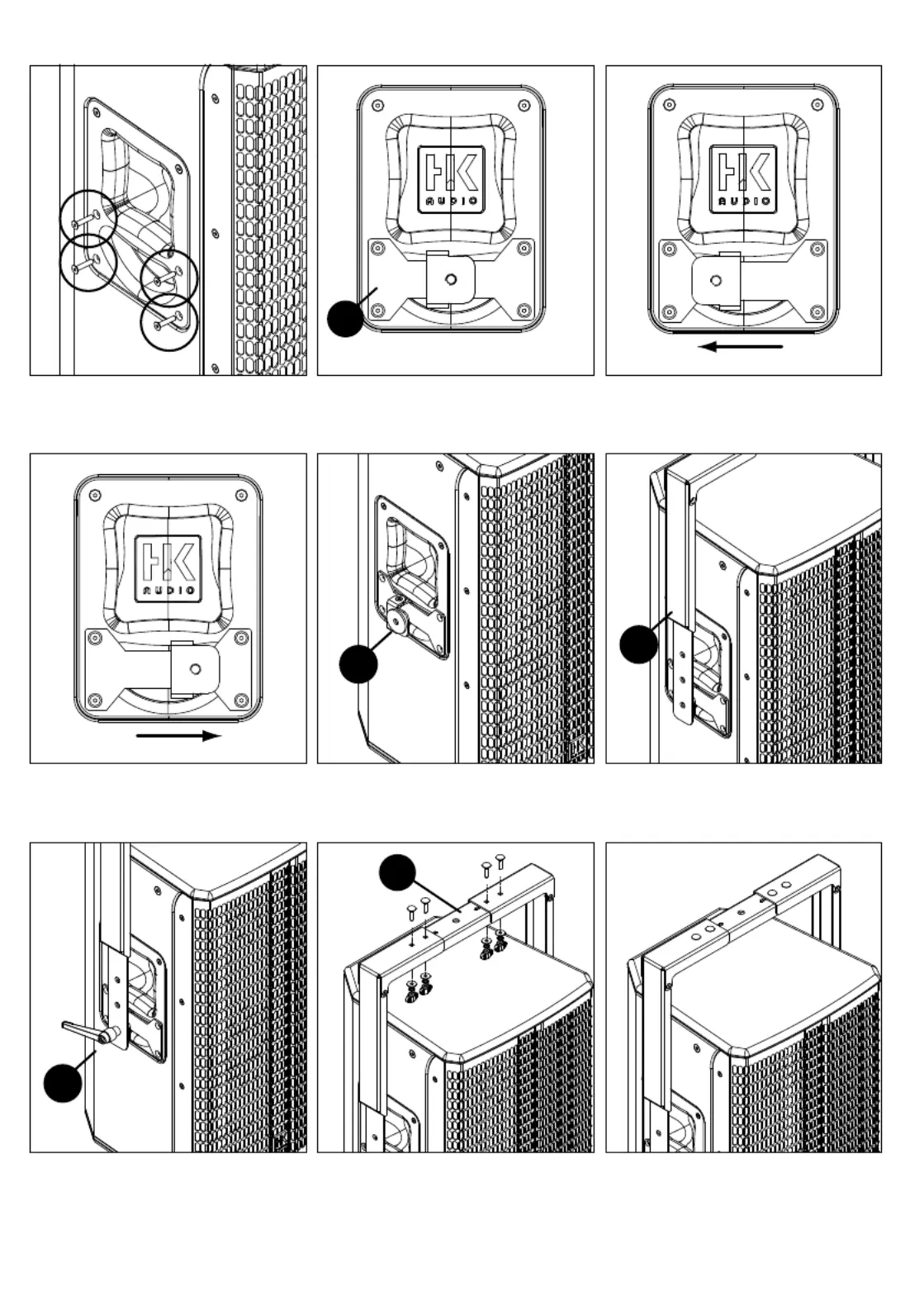

Fig./Abb. 1
Fig./Abb. 4
Fig./Abb. 7
Fig./Abb. 2
Fig./Abb. 5
Fig./Abb. 8
Fig./Abb. 3
Fig./Abb. 6
Fig./Abb. 9
Pos. Art. No. Description Qty.
1 6000224 TA-45N angle adapter 4
2
7201242 TB-XQ tilt bracket side rail 4
3
7201243 TB-XQ tilt bracket U-rail 2
4 9740127 6.4 zinc-plated tooth washer 8
5
9740165 M6x25 zinc-plated carriage bolts 8
6 9740167 6.4x18 zinc-plated washer 8
7
9740526 M5x12 hex-head screw sw 8
8 9740749 80 mm adjustable clamping lever 4
9 9740750 11x40x3 mm flat rubber washer 4
10 9740799 Plastic M6 wing nut, internal thread 8
11 9740819 M5 zinc-plated stop nut 8
Attaching the tilt bracket
1. Set the cabinet on a stable base.
2. Use a 3 mm hex key or the proper bit on a cordless
screwdriver to remove the bottom four M5
countersunk screws from the two recessed handles
(Fig. 1).
3. Align the angle adapters 1
with the hinged
mounts facing to the rear of the cabinet, and then
fasten them down using the screws that you just
removed. These mounts ship in a neutral, centered
position (Fig. 2).
4. You can adjust the position of the angle adapters
to match the bracket‘s pivot point to the given
cabinet‘s center of gravity. Starting at the neutral
position, the bracket may be mounted 25 mm
forward towards the cabinet‘s front face (rotate the
mount 180°, Fig. 3) or 25 mm rearward to the back
of the enclosure (rotate the mount and base plate
180°, Fig. 4).
5. Place one rubber washer 9
each between the
hinged mount and side rail 2
, and fasten the side
rails using the clamping levers (Fig. 5 to 7).
6. Use four M6 carriage bolts 5 , four washers 6 ,
four toothed washers 4 and four wing nuts 10 to
fasten the center U-rail 3 to the side rails (Fig. 8).
7. Note the hole at the center of the U-rail. It accepts
an M12 bolt to attach a half-coupler or trigger clamp
suited for mounting the TB-45N, for example, to the
rail pipe of a truss or on a stand (Fig. 9).
Pos. Art.-Nr. Beschreibung Anz.
1 6000224 TA-45N Winkelausgleichsadapter 4
2
7201242 TB-XQ Seitenteil Neigebügel 4
3
7201243 TB-XQ U-Schiene Neigebügel 2
4 9740127 cherscheibe az 6.4 vz 8
5
9740165 Schlossschraube M6x25 vz 8
6 9740167 Unterlegscheibe 6.4x18 vz 8
7
9740526 Innensechskantschr. M5x12 sw 8
8 9740749 Klemmhebel 80mm sw, verstellb. 4
9 9740750 Unterlegscheibe Gummi 11x40x3mm 4
10 9740799 Flügelmutter Kunststoff M6 Innengew. 8
11 9740819 Stoppmutter M5 sw/vz 8
Montage des Neigebügels
1. Die Box auf einen festen Untergrund stellen.
2. Aus den beiden Grischalen jeweils die vier unteren
M5-Senkschrauben mittels 3 mm-Innensechskant-
Schlüssel oder Schrauberbit herausdrehen (Abb. 1).
3. Die Winkelausgleichsadapter 1
mit den
Adaptergelenken zur Boxenrückseite ausrichten und
mit den zuvor entfernten Schrauben befestigen. Die
Gelenke befinden sich bei Auslieferung in neutraler,
zentrierter Position (Abb. 2).
4. Der Drehpunkt des Bügels ist über die Position der
Adaptergelenke an den Schwerpunkt der jeweiligen
Box anpassbar. Aus der neutralen Position kann
er um 25 mm zur Boxenvorderseite (Drehung des
Gelenks um 180°, Abb. 3) oder um 25 mm zur
Boxenrückseite (Drehung des Gelenks und der
Grundplatte um jeweils 180°, Abb. 4) versetzt
montiert werden.
5. Je eine Gummischeibe 9 zwischen Adaptergelenk
und Seitenteil 2
positionieren. Anschließend die
Seitenteile mit den Klemmhebeln festschrauben
(Abb. 5 bis 7).
6. Die U-Schiene 3
mittig unter den U-Profilen
der Seitenteile mit 4 Schlossschrauben M6 5 ,
4 Unterlegscheiben 6 , 4 Zahnscheiben 4 und
4 Flügelmuttern 10 befestigen (Abb. 8).
7. In der Mitte der U-Schiene befindet sich eine
passende Bohrung für eine M12-Schraube. Hier kann
der TB-45N beispielsweise mit einem geeigneten
Half-Coupler oder einer Triggerclamp am Holm einer
Traverse oder auf einem Stativ befestigt werden
(Abb. 9).
