Oldal 1/8
Max. 14 Ct./Min aus dem deutschen Festnetz.
Mobil max. 42 Ct./Min.
International calls may vary.
GEV GmbH
Heidehofweg 16
25499 Tangstedt
Germany
www.gev.de
service@gev.de
Hotline: +49 (0)180/59 58 555
www.gev.de
BA01176200
16WOA28
16934
Typ: Unterputz-Bewegungsmelder
AGON LUX 160° LBM 16934
AGON KOMBI 160° LBU 16910 16910
A B C
2 3
N L' L
N L' L
N L L
-
D E
OFF PIR ON
5min
10min
30min10s
30s
90s
10
30 300
OFF PIR ON
N
L' L
1 2
Funktion
Der Unterputz-Bewegungsmelder AGON 160° ist für die
Wandmontage geeignet und wird anstelle eines herkömmlichen
Lichtschalters in einer Unterputzdose eingebaut. Der
Bewegungsmelder arbeitet nach dem Prinzip der Passiv-
Infrarot-Technik. Sich bewegende Wärmequellen werden
in dem Erfassungsbereich von 160° von dem PIR-Sensor
wahrgenommen. Die Schaltzeit und die Dämmerungsfunktion
sind stufenlos einstellbar.
Sicherheitshinweise
Die Montage darf nur von einem Fachmann
unter Berücksichtigung der landesüblichen
Installationsvorschriften ausgeführt werden. Es darf
nur in spannungsfreiem Zustand gearbeitet werden, dazu
unbedingt die Stromkreissicherung abschalten.
Überprüfen Sie, ob die Anschlussleitung spannungsfrei ist!
Bei Schäden, die durch Nichtbeachtung dieser Bedienungs-
anleitung verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder
Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch. Aus Sicherheits- und Zulassungsgründen ist
das eigenmächtige Umbauen und/oder Verändern des Gerätes
nicht gestattet.

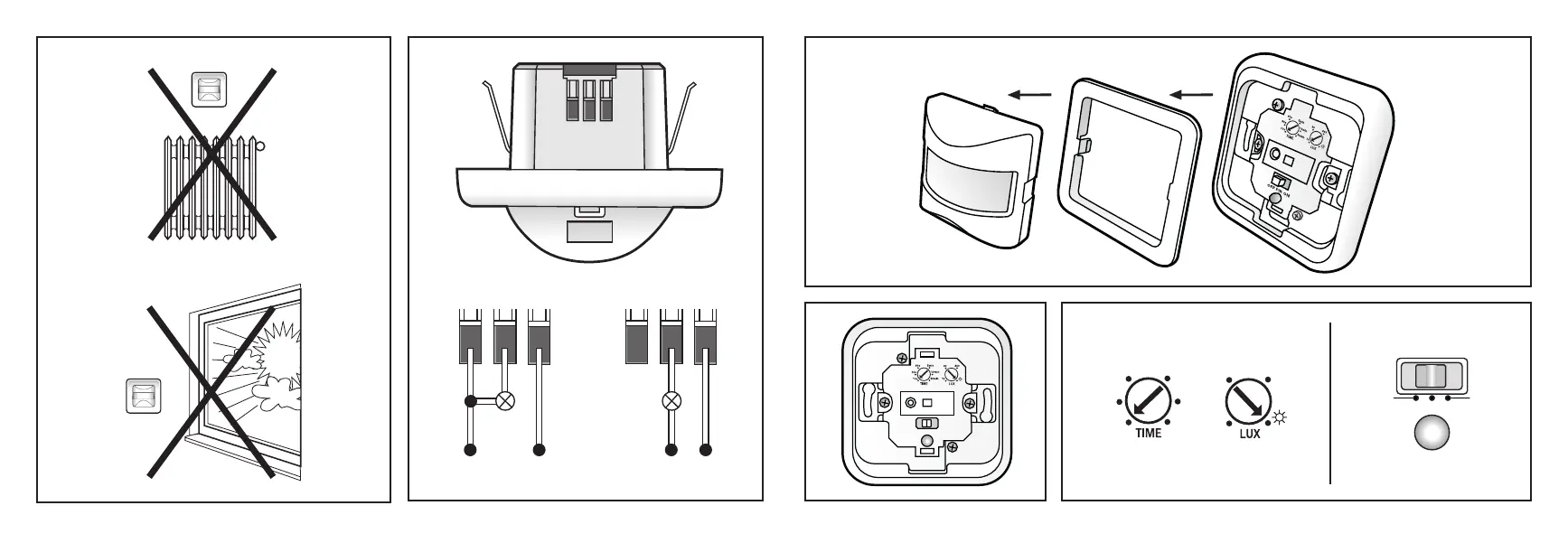

Montageort
Der Unterputz-Bewegungsmelder 160° reagiert auf Wärmequellen.
Um Fehlschaltungen zu vermeiden sollte er nicht oberhalb von
Heizungen oder dem direkten Sonnenlicht ausgesetzt werden
(Abb. A).
Installation
Lösen Sie den Rahmen und den Sensor. Die Verdrahtung des
Gerätes kann jetzt nach dem Schaltschema vorgenommen
werden (Abb. B). Über N + L´ können Sie den zu schaltenden
Verbraucher, z. B. eine Leuchte, o. ä. anschließen.
Alternativ kann der AGON KOMBI 160° LBU 16910 auch in
Zweidrahttechnik angeschlossen werden . Führen (Abb. B2)
Sie die Versorgungseinheit in die Unterputzdose und ziehen
Sie die Befestigungskrallen links und rechts an. Fixieren Sie
den Zwischenrahmen mit der Sensorabdeckung (Linsenkörper)
durch einfaches Aufrasten.Jetzt kann die Stromkreissicherung
wieder eingeschaltet werden.
Einstellung
Um in den Testbetrieb zu gelangen, stellen Sie bitte die Regler
wie in der ein. Mit Hilfe der Time- und Lux-Regler (Abb. E)
können individuelle Einstellungen vorgenommen werden (Abb.
E). Durch den Schiebeschalter sind weitere Funktionen (Abb. E)
möglich:
OFF = AUS: Bei Wechsel eines Leuchtmittels den Schalter
immer in diese Position bringen
PIR = Automatikbetrieb: Der Bewegungsmelder schaltet
das Licht bei Erfassung einer Bewegung ein und nach der
vorgewählten Zeit - wenn keine weitere Bewegung erfasst
wurde - wieder aus
ON = Dauerlicht: Der Verbraucher bleibt dauerhaft
eingeschaltet
AGON LUX LBM 16934
Fällt der gemessene Lichtwert unter den eingestellten Wert,
schaltet sich leicht verzögert das Nacht-/ Orientierungslicht der
integrierten LED ein.
Recycling-Hinweise
Dieses Gerät darf nicht mit dem unsortierten Hausmüll
entsorgt werden. Besitzer von Altgeräten sind gesetzlich
dazu verpflichtet, dieses Gerät fachgerecht zu
entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw.
Gemeindeverwaltung.
Technische und optische Änderungen ohne Ankündigung vorbehalten.
4 5
DEGBFRITPL
Unterputz-Bewegungsmelder
AGON LUX 160° LBM 16934
AGON KOMBI 160° LBU 16910 Störung Ursache Abhilfe
Störung Bewegungsmelder schaltet zu spät • Bewegung frontal Höher montieren. Reichweitenregler auf „max.” stellen
Maximale Reichweite wird nicht erreicht • Bewegungsmelder zu niedrig angebracht
• Temperaturdierenz von Umgebung zur
Wärmequelle ist zu gering
Höher montieren
Reichweitenregler auf „max.” stellen
Lampe leuchtet ständig oder unerwünschtes
Schalten der Leuchte
• Ständige Wärmebewegung: Anbringung des Bewegungsmelder über einer Wärmequelle, z. B.
Heizkörper oder Beeinflussung durch Sonneneinstrahlung, direkt/indirekt
Kein Schalten von Licht • Sicherung defekt • Leuchtmittel defekt
• Mind. Last von 40 W beachten
Sicherung wechseln
Fehleranalyse – Praktische Tipps
Technische Daten AGON LUX 16934
Erfassungsbereich 160°
Netzspannung 230 V ~, 50 Hz
Reichweite Bis ca. 8 m
Zeiteinstellung Ca. 10 Sek. – 7 Min. stufenlos einstellbar
Umgebungstemperatur Ca. -15 °C bis +45 °C
Schaltleistung Max. 200 W LEDs, max. 200 W Energiesparlampen,
max. 500 W Glühlampen
Schutzklasse II
Empfohlene Montagehöhe Ca. 0,8 m – 1,2 m
Technische Daten AGON KOMBI 16910
Erfassungsbereich 160°
Netzspannung 230 V ~, 50 Hz
Reichweite Bis ca. 8 m
Zeiteinstellung Ca. 10 Sek. – 7 Min. stufenlos einstellbar
Umgebungstemperatur Ca. -15 °C bis +45 °C
Schaltleistung Min. 40 W – max. 400 W Glühlampen, ca. 40 W – 150 W für Halogenlampen,
12 V Niedervolt-Halogen min. 40 VA – max. 150 VA (elektronischer Transformator)
Schutzklasse II
Empfohlene Montagehöhe Ca. 0,8 m – 1,2 m
μ = Kontaktönungsweite < 1,2 mm
