User’s Guide
VGA Line Driver
68-480-01 Rev. C
07 06
P/2 DA1
P/2 DA1 Installation and Operation
Installation
2

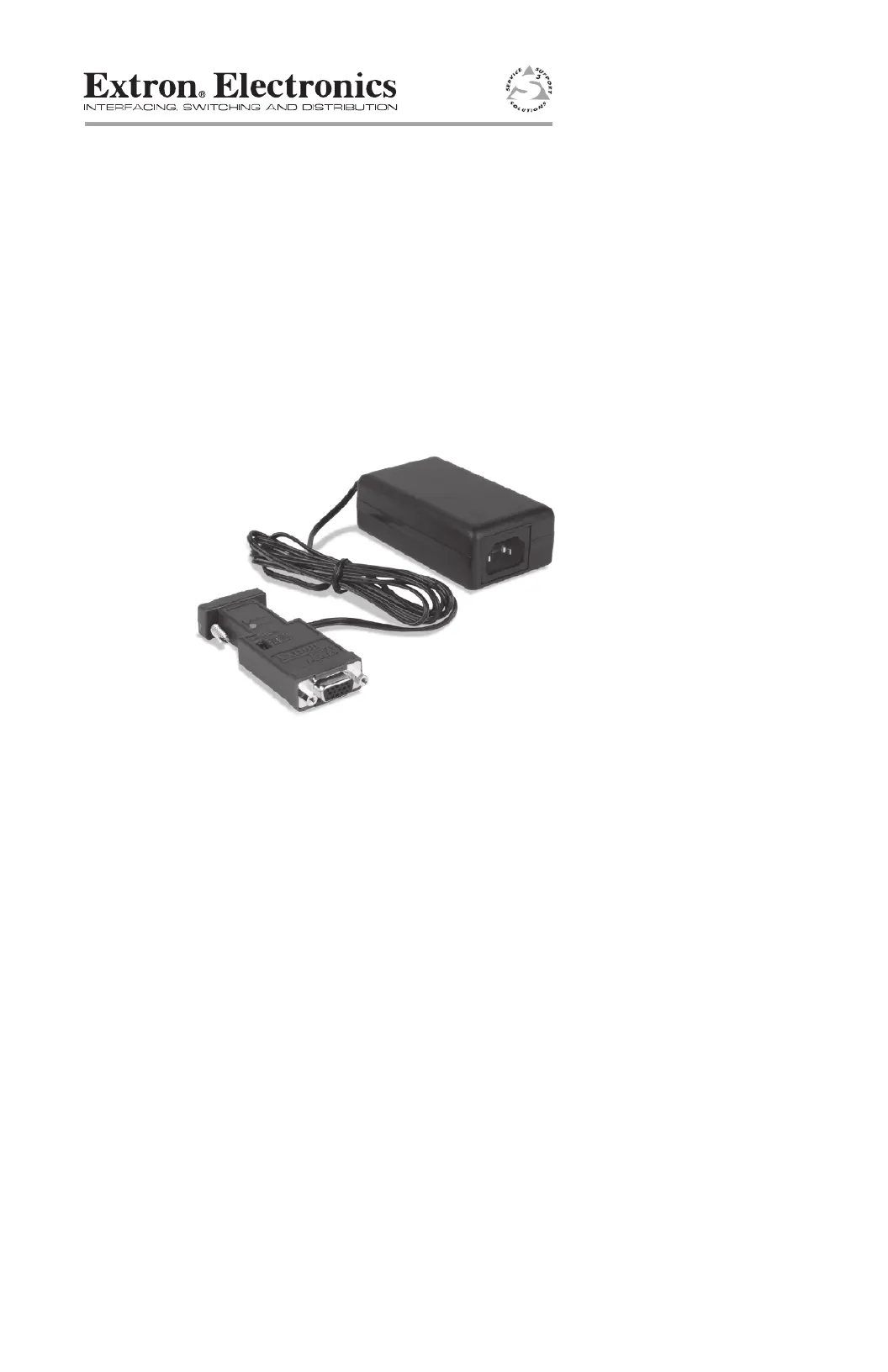

The Extron P/2 DA1 is a one input, one output VGA line driver. It
boosts the video signal between a laptop or desktop computer (input
device) and a monitor or large screen projector (output device).
Features
• The P/2 DA1 accepts and outputs VGA, XGA, SXGA, RsGsBs,
RGsB, RGBS, and RGBHV signals.
• The gain/peaking switch increases video signal voltages to
compensate for signal degradation caused by long cables.
Installation
To install the P/2 DA1, do the following:
1. Turn off power to the input and output devices and unplug
their power cords.
2. Connect the computer to the 15-pin HD male input
connector (see
1
in the “Operation” illustration below).
3. Connect the output device to the 15-pin HD female output
connector (see
5
in the “Operation” illustration below).
4. Reattach power cords, and apply power to the P/2 DA1
and to the input and output devices.
Many laptop computers have an external video port, but
they require special commands to output the video to that
connector. Also, many laptops’ screens shut off after the
port is activated. See the computer’s user’s guide for
details, or contact Extron for a list of laptop keyboard
commands.

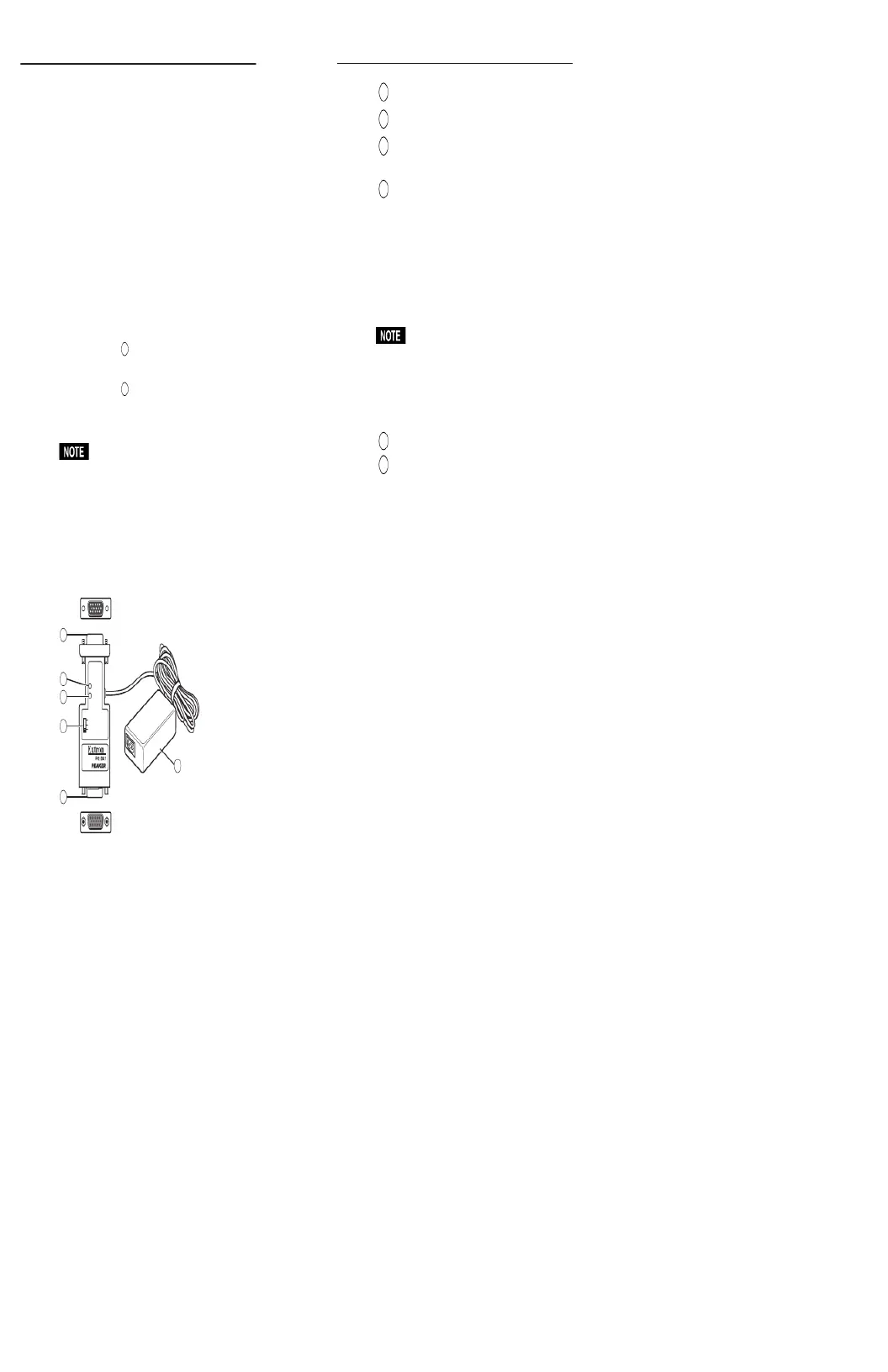

Operation
VGA IN
POWER
POWER
POWER
POWER
POWER
NORMAL
GAIN/PEAKING
MEDIUM
MAXIMUM
VGA OUT
SIGNAL
SIGNAL
SIGNAL
SIGNAL
SIGNAL
1
2
3
4
5
To computer
To display device
6
Extron Electronics, USA
1230 South Lewis Street
Anaheim, CA 92805
USA
714.491.1500
Fax 714.491.1517
Extron Electronics, Europe
Beeldschermweg 6C
3821 AH Amersfoort
The Netherlands
+31.33.453.4040
Fax +31.33.453.4050
Extron Electronics, Asia
135 Joo Seng Road, #04-01
PM Industrial Building
Singapore 368363
+65.6383.4400
Fax +65.6383.4664
Extron Electronics, Japan
Kyodo Building
16 Ichibancho
Chiyoda-ku, Tokyo 102-0082 Japan
+81.3.3511.7655
Fax +81.3.3511.7656
www.extron.com
© 2006 Extron Electronics. All rights reserved.
Nominal level .................................. 0.7 Vp-p for RGB
Minimum/maximum levels ......... Analog: 0.3 VDC to 1.5 VDC p-p with no
offset at unity gain
Impedance ........................................ 75 ohms
DC offset ........................................... ±5 mV maximum with input at 0 offset
Output resolution may vary depending on whether the P/2 DA1
is attached to the computer at startup, and on the type of
computer you are using.
Sync
Input/output type .......................... RGBHV, RGBS, RGsB, RsGsBs
Input level ........................................ 2.0 V to 5.0 Vp-p
Output level ..................................... TTL: 5 Vp-p
Input impedance ............................. 510 ohms
Output impedance .......................... 75 ohms
Max. propagation delay ................. 18.8 ns
Max. rise/fall time .......................... 4 ns
Polarity .............................................. Positive or negative
General
Power ................................................ 100 to 250 VAC, 4 watts, maximum, external,
attached
Temperature/humidity ................. Storage: -40 to +158 °F (-40 to +70 °C) /
10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) /
10% to 90%, noncondensing
Rack mount ...................................... No
Enclosure type ................................. Plastic clamshell
Enclosure dimensions .................... 0.6" H x 1.3" W x 3.1" D
1.4 cm H x 3.3 cm W x 7.9 cm D
Product weight ................................ 0.5 lb (0.3 kg)
Shipping weight .............................. 1 lb (1 kg)
Vibration ........................................... ISTA 1A in carton
(International Safe Transit Association)
Listings .............................................. UL, CUL
Compliances .................................... CE
MTBF ................................................. 30,000 hours
Warranty ........................................... 3 years parts and labor
Part Number
P/2 DA1, 100 to 250V ..................... 60-319-02
All nominal levels are at ±10%.
Specifications are subject to change without notice.
