Olvassa el alább 📖 a magyar nyelvű használati útmutatót EXSYS EX-1303 (2 oldal) a Kábelek PC-hez és perifériákhoz kategóriában. Ezt az útmutatót 9 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra

Letöltés PDF
Oldal 1/2
6 5
EXEXEX-
--130313031303
EnglishEnglishEnglish
EXEXEX-
--130313031303
EnglishEnglishEnglish
1
Die EX-1303 ist ein Modul zur Umsetzung von USB auf eine RS-422/485 Schnittstelle
mit FIFO 16C550 Ports für den Anschluss von High Speed Seriellen RS-422/485 Peri-
pherie Geräten (z.B. Modem, Plotter usw.) Das USB Modul ist Hot Plug & Play fähig.
Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper und Einstellun-
gen notwendig. Sie werden vom System BIOS und beim Installieren des Betriebssys-
tems automatisch vorgenommen.
BESCHREIBUNG & TECHNISCHE DATEN :
AUFBAU :
Kompatibilität: USB 1.1 & 2.0 Anschluss
Betriebssysteme: WIN 9.x/ ME/ 2000/ XP/ Server 200x/ Vista/ 7/ 8, Linux, MAC
Anschlüsse: 1 x 9 Pin RS-422/485 Sub-D Stecker, 1 x USB A-Buchse
Lieferumfang: EX-1303, Anleitung, CD
Zertikate:
/ FCC / RoHS / WEEE DE97424562 / WHQL
DRIVER INSTALLATION :
JUMPER EINSTELLUNG & ANSCHLÜSSE :
USB A–Anschluss
S1 9 Pin Stecker Seriell RS-422/485
CLEANING :
For cleaning please use only a dry u less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no bres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
Windows XP/ Vista/ 2000/ Server 200x/ 7/ 8 (32&64-Bit) :
Windows will recognize a new and open the hardware assistant. “FT232R USB UART“
Please choose manual installation and put the driver CD into your CD-Rom drive. Enter
the Path
"D:\USB_to_IO\FTDI\(32_64bit)Win7_8_XP_Vista_2008_2008R2_2003_2000”.
into the box for the Path/Source and click at . Now Windows search for >next/continue<
the drivers in the specied directory. Follow the hardware assistant and nish the instal-
lation. If Windows recognizes other new devices repeat the above described steps.
Attention! Restart Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<
that open select Under you should nd >Device Manager<. ”Ports (COM and LPT)“
one more new as sample (COM5). If you see this or similar entries "USB Serial Port„
the module is installed correctly.
INSTALL THE PERIPHERAL DEVICE:
The speed from the serial ports can be set to the maximum baud rate of 115.2Kbaud.
With double click select for example < >Device manager< > USB Serial Port (COM5) .
Now you can select the dierent settings of baud rate, stop/start-bits etc. This setting
you can use also for the other COM ports.
DRIVER INSTALLATION :
Windows 98/ 98SE/ ME:
Windows will recognize a new and open the hardware assistant. “FT232R USB UART“
Please choose manual installation and put the driver CD into your CD-Rom drive (as
sample D:) . Now enter the Path into the box for the “D:\USB_to_IO\FTDI\Win98_ME”
Path/Source and click at . Now Windows search for the drivers in the >next/continue<
specied directory. Follow the hardware assistant and nish the installation. If Windows
recognizes other new devices repeat the above described steps. Restart Attention!
Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<
that open select Under you should nd >Device Manager<. ”Ports (COM and LPT)“
one more new as sample (COM3). If you see this or similar entries "USB Serial Port„
the module is installed correctly.
CHANGE PORT NUMBER:
If you like to change the port number for example COM 3 to COM 5, open the >Device
Manager< >COM3<, >Settings< click at and then >Advance<. There you can change
between COM 3 to 256.
LINUX:
There are drivers available for Linux. The drivers are located in the folder
“D:\USB_to_IO\FTDI\Linux x86_64“ on the driver CD. They are supported by the most
versions of Linux. Because each individual distribution and kernel version of Linux is
dierent, sadly we cant provide a installation instruction. Please refer to the installation
manual for standard IO ports from your Linux version !
MAC:
There are drivers available for MAC. The drivers are located in the folder
“D:\USB_to_IO\FTDI\MAC OSX or Mac_OS_9_8“ on the driver CD. They are support-
ed by the most versions of MAC OS. Because each individual version of MAC OS is
dierent, sadly we cant provide a installation instruction. Please refer to the installation
manual for standard IO ports from your MAC OS version !
BedienungsanleitungBedienungsanleitung
Vers. 1.2 / 04.05.13
Umschalter RS-422/485
Switch
Pin#
Switch
Switch Switch
Switch
Name
NameName
Name
Beschreibung
BeschreibungBeschreibung
Beschreibung
1 485/422
OFF 485 (Werkseinstellung)
485 (Werkseinstellung)485 (Werkseinstellung)485 (Werkseinstellung) 2-Draht RS-485 Mode
ON 422 4-Draht RS-422 Mode
2 ECHO/
NO_ECHO
OFF ECHO Übermittelte Daten werden mit
Echo zurückgesendet
ON NO_ECHONO_ECHONO_ECHONO_ECHO
(Werkseinstellung)(Werkseinstellung)(Werkseinstellung)(Werkseinstellung) Keine Echo Daten
3 NO TERM/
TERM
OFF NO TERM
(Werkseinstellung / OFF)
(Werkseinstellung / OFF)(Werkseinstellung / OFF)
(Werkseinstellung / OFF) Terminator ausgeschaltet
ON TERM Terminator eingeschaltet
4 Leer
OFF OFF keine Funktion
ON (Werkseinstellung ON)(Werkseinstellung ON)(Werkseinstellung ON)(Werkseinstellung ON) keine Funktion
Switch
Position
Position Position
Position
•
Wenn Sie den Mode auf “422” setzen, sind die anderen Einstellung (AUTO, ECHO und
LOOP) nicht mehr aktiv.
•
Der “Echo Mode” ist nützlich für das Anwendungsprogramm um zu erkennen ob der RS-
485 “Bus” in einem Konikt ist. Sind die zurückgesendeten Daten nicht die gleichen was
gesendet wurde, ist der RS-485 Bus in einem Konikt.

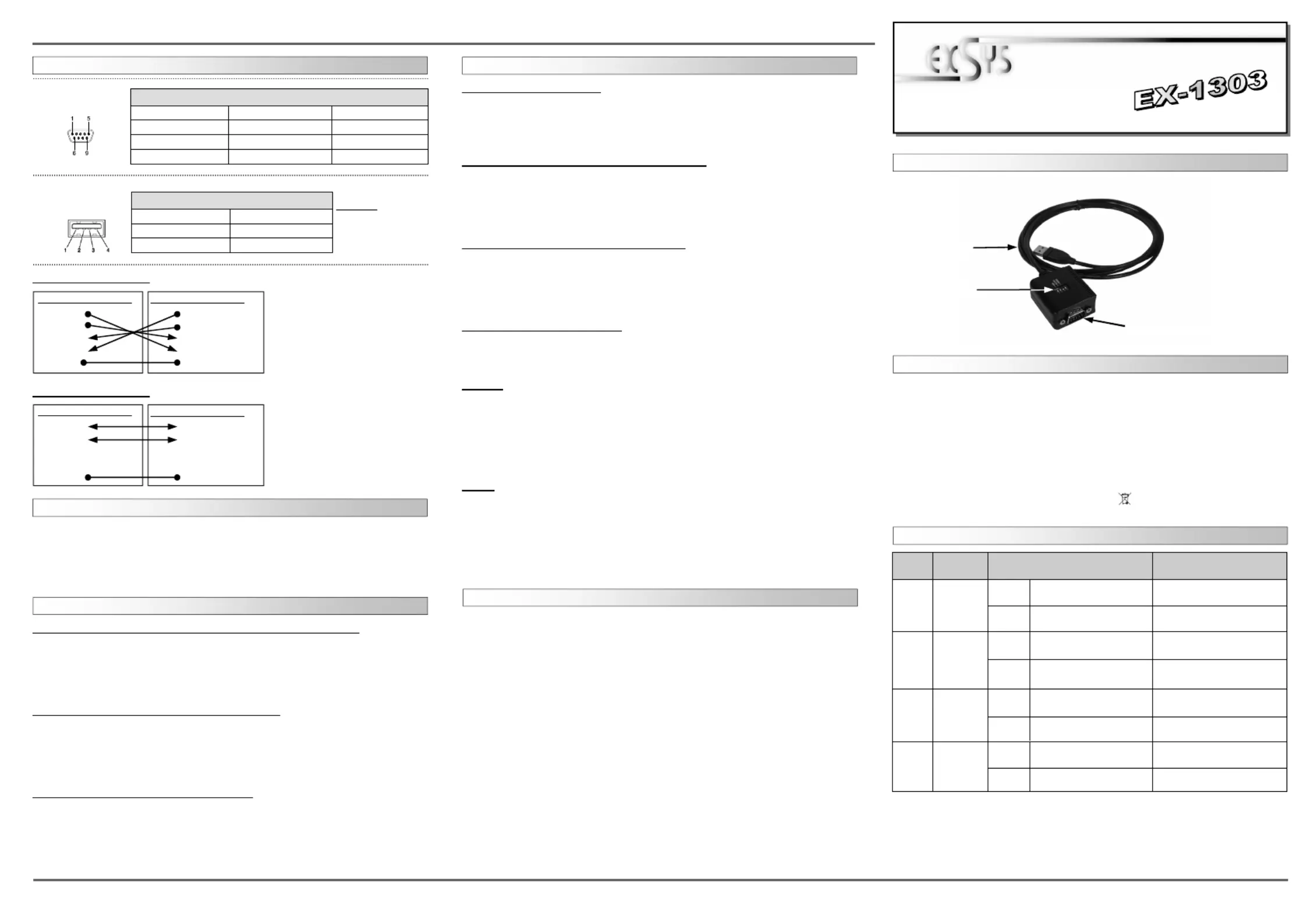

JUMPER SETTING & CONNECTORS :
DB 9M:
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
Serial 9 Pin male connector:
USB A-Connector: USB 2.0 A-male connector:
Pin Signal Pin Signal
1 VCC 4 GND
2 DATA-
3 DATA+
Attention!
Never plug in with
force or in wrong
direction.
RS-422 Cable Wiring:
DB 9 Male (EX-1303)
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
RS-422 Peripheraldevice
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
RS-485 Cable Wiring:
DB 9 Male (EX-1303)
1 DATA-
2 DATA+
3 NC
4 NC
5 GND
RS-485 Peripheraldevice
1 TXD-
2 TXD+
3 NC
4 NC
5 GND
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer’s reference manual whenever in doubt.
1. Connect the end from the USB cable ( A-Plug ) to the USB A-connector at your PC.
2 3 4
EXEXEX-
--130313031303
DeutschDeutschDeutsch
EXEXEX-
--130313031303
DeutschDeutschDeutsch
The EX-1303 is a plug & play high-speed USB to Serial module for USB 1.1 and 2.0
ports with one RS-422/485 9 pin connector. The USB to Serial modules design utilizes
the Chip-Set FTDI with 16C550 UART which incorporates the latest in high speed
interface technology. It is not possible to change the address or IRQ settings manually,
they will be obtained automatically by the system (BIOS) and operating system.
Compatibility: USB 1.1 & USB 2.0
Operating system: WIN 9.x/ ME/ 2000/ XP/ Server 200x/ Vista/ 7/ 8, Linux, MAC
Connectors: 9 pin RS-422/485 connector, 1 x USB A-Port
Extent of delivery: EX-1303, Manual, CD
Certicates:
/ FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER SETTING & CONNECTORS :
TREIBER INSTALLATION :
Windows XP/ Vista/ 2000/ Server 200x/ 7/ 8 (32&64-Bit) :
Windows erkennt automatisch einen neuen " “. Legen Sie die Treiber FT232R USB UART
CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach
dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld "Quelldatei Pfad etc."
ein. Die Treiber liegen in dem Verzeichnis
"D:\USB_to_IO\FTDI\(32_64bit)Win7_8_XP_Vista_2008_2008R2_2003_2000”.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:
Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“
auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. "Anschlüsse
(COM und LPT)" "USB Serial Port (COM5) bis (COM8)" neue Einträge und unter
"Universeller Serieller Bus Controller" den Eintrag sehen. "USB Serial Converter"
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< . önen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
REINIGUNG :
Zur Reinigung des Gerätes verwenden sie bitte ausschliesslich ein trockenes nicht fasern-
des Tuch und entfernen sie die Verschmutzung mit leichtem Druck. Im Bereich der An-
schlüsse bitte darauf Achten dass keine Fasern des Tuchs in der Buchse verbleiben.
Verwenden sie zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
DESCRIPTION & TECNICAL INFORMATION :
LAYOUT :
User ManualUser Manual
Vers. 1.2 / 04.05.13
TREIBER INSTALLATION :
Windows 98/ 98SE/ ME:
Windows ndet einen neuen . Legen Sie die Treiber CD in Ihr CD“FT232R USB UART“
-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber
suchen. Geben sie in das Feld "Quelldatei Pfad etc." “D:\USB_to_IO\FTDI\Win98_ME”
ein.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“
auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. "Anschlüsse
(COM und LPT)" "USB Serial Port (COM5) bis (COM8)" neue Einträge und unter
"Universeller Serieller Bus Controller" den Eintrag sehen. "USB Serial Converter"
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< . önen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
ÄNDERN DER COM ADRESSE:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
LINUX:
Es gibt für diese Karte Linux Treiber. Die Treiber benden sich im Verzeichnis
“D:\USB_to_IO\FTDI\Linux x86_64“ auf der Treiber CD. Sie werden unter den meisten
Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen
sehr von einander unterscheiden können wir ihnen leider hier keine Installationsanwei-
sung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer Linux
Version.
MAC:
Es gibt für diese Karte MAC Treiber. Die Treiber benden sich im Verzeichnis
“D:\USB_to_IO\FTDI\MAC OSX oder Mac_OS_9_8“ auf der Treiber CD. Sie werden
unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen von
einander unterscheiden können wir ihnen leider hier keine Installationsanweisung ge-
ben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS
Version.
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1303
geben. Bei Unklarheiten halten Sie sich bitte an die Anleitung Ihres Computersystems.
1. Verbinden sie nur das Ende (A-Stecker) des mitgelieferten Kabels mit der USB A-
Buchse an ihrem PC.

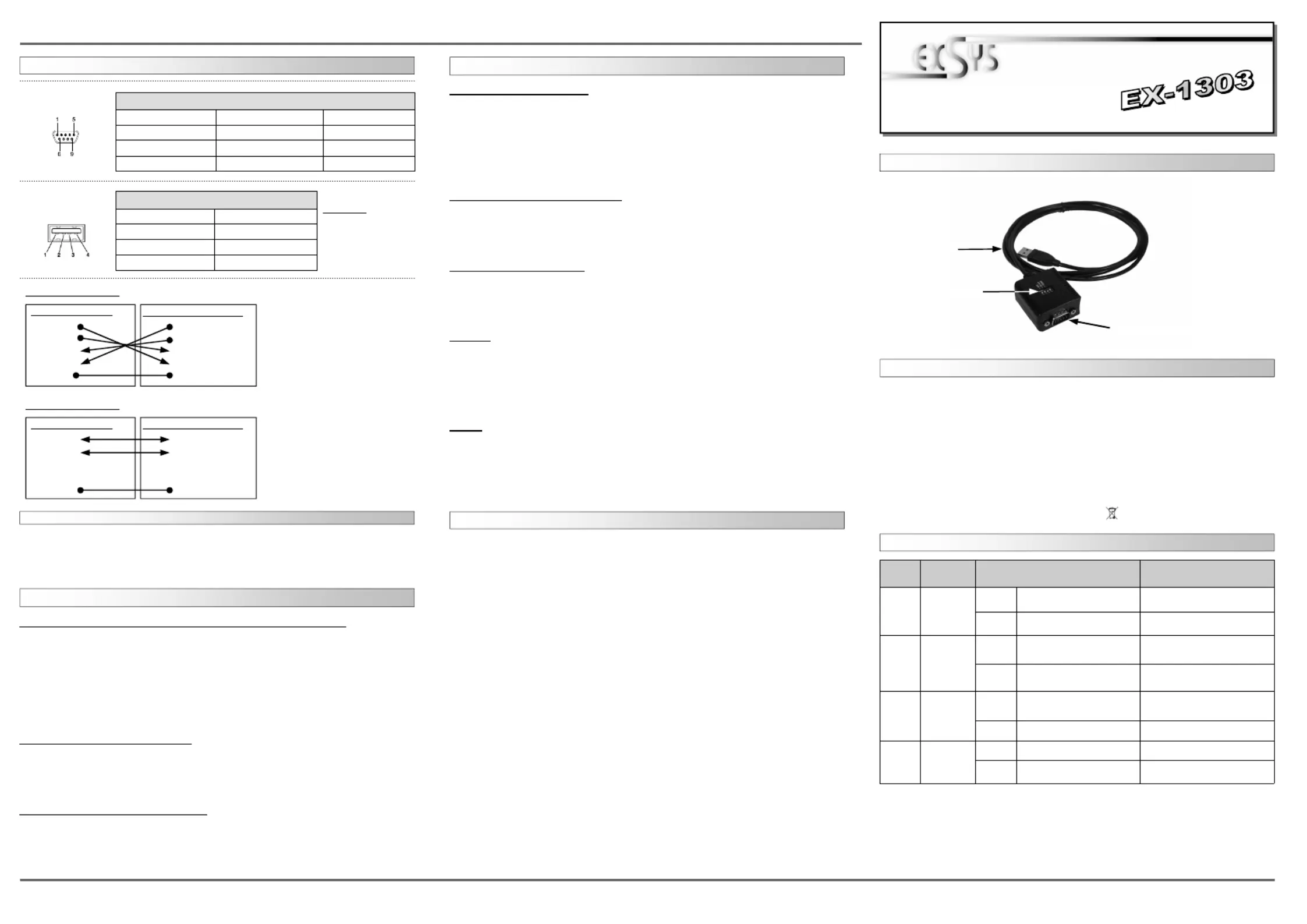

JUMPER EINSTELLUNG & ANSCHLÜSSE :
Pin Signal Pin Signal Pin Signal
1 TXD- (DATA-) 4 RXD- 7 NC
2 TXD+ (DATA+) 5 GROUND 8 NC
3 RXD+ 6 NC 9 NC
Seriell 9 Pin D-SUB Stecker:
DB 9M:
USB A Buchse: USB 2.0 A-Buchse:
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
RS-422 Kabel Verbindung:
DB 9 Stecker (EX-1303)
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
RS-422 Peripheriegerät
1 TXD-
2 TXD+
3 RXD+
4 RXD-
5 GND
RS-485 Kabel Verbindung:
DB 9 Stecker (EX-1303)
1 DATA-
2 DATA+
3 NC
4 NC
5 GND
RS-485 Peripheriegerät
1 TXD-
2 TXD+
3 NC
4 NC
5 GND
USB A–male type
S1 9 pin male serial RS-422/485
Switch RS-422/485
Switch
Pin#
Switch
Switch Switch
Switch
name
namename
name
Description
DescriptionDescription
Description
1 485/422
OFF 485 (Factory setting)
485 (Factory setting)485 (Factory setting)
485 (Factory setting)
2-wire RS-485 mode
ON 422 4-wire RS-422 mode
2 ECHO/
NO_ECHO
OFF ECHO Transmitting data will be
echoed back
ON NO_ECHO
NO_ECHONO_ECHONO_ECHO (Factory setting)(Factory setting)(Factory setting)(Factory setting) No echo data
3 NO TERM/
TERM
OFF NO TERM
(Factory setting)(Factory setting)(Factory setting)(Factory setting)
Termination Resistor is
disable
ON TERM Terminator enable
4 None
(Blank)
OFF OFF Reserved for Future Use
ON (Factory setting)
(Factory setting)(Factory setting)(Factory setting) Reserved for Future Use
Switch
position
position position
position
•
Please note that if the mode were set at „422“ mode, the ECHO setting will take no eect.
•
The Echo mode is useful for the application program to detect if the RS-485 bus were in a
collision. If the echoed data was not equal to the transmitted data, then the bus was in a
collision.

Termékspecifikációk

Márka: EXSYS
Kategória: Kábelek PC-hez és perifériákhoz
Modell: EX-1303

Szüksége van segítségre?

Ha segítségre van szüksége EXSYS EX-1303, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek


Útmutatók Kábelek PC-hez és perifériákhoz EXSYS

EXSYS

EXSYS EX-1303 Útmutató

12 Szeptember 2024
EXSYS

EXSYS EX-1311-2 Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-1300 Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-2311-2F Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-1322 Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-K1552V Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-47995 Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-49010 Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-1309-9 Útmutató

27 Augusztus 2024
EXSYS

EXSYS EX-1401 Útmutató

27 Augusztus 2024

Útmutatók Kábelek PC-hez és perifériákhoz

Legújabb útmutatók Kábelek PC-hez és perifériákhoz

UNITEK

UNITEK V1423A Útmutató

3 Január 2025
Digitus

Digitus AK-300100-010-S Útmutató

29 December 2024
Gioteck

Gioteck XC3-HQ Útmutató

20 December 2024
Ikea

Ikea MITTZON 305.286.32 Útmutató

19 December 2024
Ikea

Ikea FÖRSÄSONG 005.731.88 Útmutató

19 December 2024
Ikea

Ikea SKOTAT 405.916.61 Útmutató

19 December 2024
Ikea

Ikea FÖRSÄSONG 805.731.89 Útmutató

19 December 2024
Ikea

Ikea SKOTAT 505.556.86 Útmutató

19 December 2024
Ikea

Ikea HORNFELS 705.556.85 Útmutató

19 December 2024
Vimar

Vimar 20580.N Útmutató

16 December 2024
