Oldal 1/4
Gigabit Vezel Ethernet Omzetter
10/100/1000Base-T/TX naar 1000Base-SX/LX
Gebruikshandleiding
Overzicht
Gigabit vezel mediaomzetter is een 10/100/1000 auto-onderhandeling mediaomzetter. De
koperen poort regelt automatisch de snelheid en duplexmodus van het apparaat:
10/100/1000Mbps halfduplex; of 10/100/1000 Mbps volduplex; de vezelpoort werkt altijd op
1000Mbps. De maximum afstand is Multimodus 0,5 of 2km en enkele-modus 10/20/40/60/80km
of 160km.
Er is ook een 10/100/1000Base-T naar SFP (mini-GBIC) mediaconverter beschikbaar. Deze
SFP-sleuf ondersteunt zowel Multi-Mode (SX) en Single-Mode (LX) vezelkabelnormen voor
transmissieafstanden tot 80 km. Gigabit Ethernet-poort Auto-Negotiate met transmissiesnelheden
tussen 100 en 1000 Mbps. Opmerking: DN-82131 ondersteunt alleen 1000Base-T.
Installatie
1. Interface
RJ-45 interface
De overdrachtmedia gebruikt een CAT5 getwist paart met een typische een lengte van 100
meter. Het is voorzien van een functie voor automatische identificatie van de doorganglijn en
kruisdraad
Vezelinterface
De vezelinterface is van het duplexmodus type, inclusief twee interfaces, namelijk TX en
RX. Wanneer de twee sets optische zendontvanger zijn gelinkt of verbonden om met de
vezelinterface te wisselen, dan is de vezel in kruisverbinding, namelijk "TX-RX", "RX-TX"
(direct aanliggend voor enkele optische vezel).
2. Verbinding
Het netwerkapparaat (werkstation, hub of schakelaar) met RJ-45 interface wordt aangesloten
op de RJ-45 ingang van de mediaomzetter via een getwist paar. Het vezelapparaat wordt op
de vezelinterface aangesloten van de mediaomzetter. Schakel vervolgens in. De
corresponderende LED schakelt in om aan te geven dat de verbinding is geslaagd (zie tabel
hieronder voor LED indicaties).
Tabel 1 : Voorpaneel voor enkele vezel mediaomzetter
Tabel 2: Voorpaneel voor dubbele vezel mediaomzetter
Tabel 3: Voorpaneel voor SFP

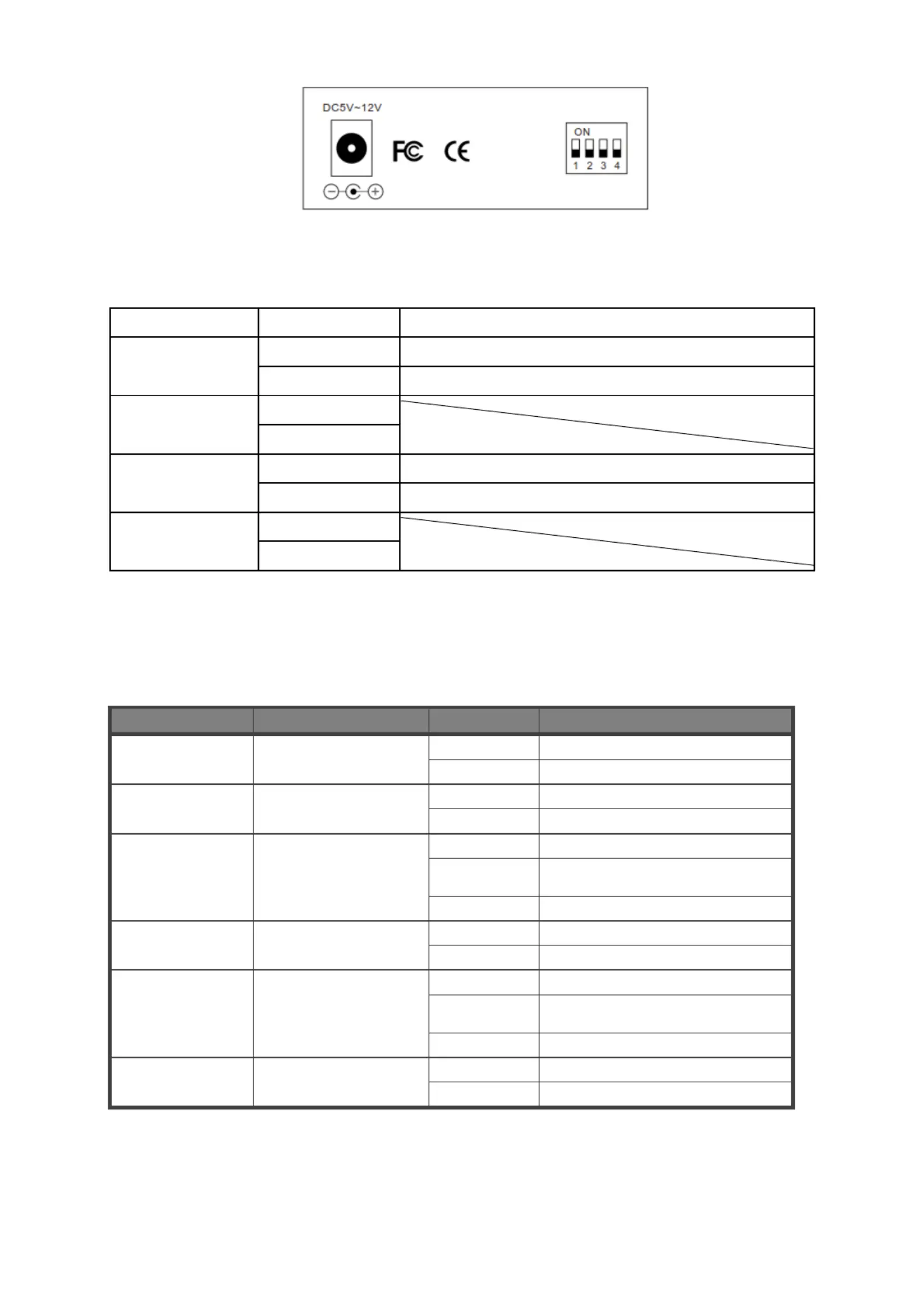

Tabel 4: Achterpaneel voor mediaconverter met vezelkabel
Instructies voor DIP-schakelaarinstellingen
DIP-bitnummer Schakelaarstatus Functiebeschrijving
I. AAN LFP-functie ingeschakeld
UIT LFP-functie uitgeschakeld
II. UIT/UIT
UIT/AAN
III. AAN Elektrische poort wordt geforceerd op 10M
UIT Elektrische interface van 10M/100M/1000M adaptief
IV. AAN
UIT
Beschrijving van LED indicaties
De LED indicator dient als apparaatcontrole en weergave van storingen.
Hier volgt een beschrijving van elk LED indicatielampje.
LED Functie Status Beschrijving
PWR Aan/Uit LED AAN Voeding is AAN.
UIT Voeding is Mislukt.
FX Vezelpoort signaal
waargenomen LED
AAN Laser ontvangt.
UIT Geen laserinvoer.
FX-LINK/ACT Vezelpoort link/actie
status LED
AAN Vezellink is ok.
Knippert Gegevens worden ontvangen of
verzonden.
UIT Vezellink is mislukt.
1000M UTP poortsnelheid
LED
AAN 1000M snelheid
UIT 100M snelheid
TX-LINK/ACT UTP poort link/actie
status LED
AAN Link is ok.
Knippert Gegevens worden ontvangen of
verzonden.
UIT Vezellink is mislukt.
FDX/COL UTP poort duplex
LED
AAN Volduplex
UIT Halfduplex
