MXB-280 · MXB-2125 · MXB-2200 · MXB-2250
MXB-480 · MXB-4100 · MXB-4125 · MXB-4175
Bedienungsanleitung
Owners Manual
1
Seite
2
3
4
5
6
7
8
9
11
13
14
Inhaltsverzeichnis
Installationshinweise, Einbau des Verstärkers, Elektrischer Anschluss......................
2-Kanal Verstärker Funktionen und Bedienelemente.....................................................
4-Kanal Verstärker Funktionen und Bedienelemente.....................................................
2-Kanal Verstärker Lautsprecher und Cinchanschluss,
2-Kanal Stereo...................................................................................................................
2-Kanal Verstärker Lautsprecher und Cinchanschluss,
1-Kanal Mono/Subwoofer gebrückt.................................................................................
4-Kanal Verstärker Lautsprecher und Cinchanschluss,
4-Kanal Stereo Front/Hecksystem...................................................................................
4-Kanal Verstärker Lautsprecher und Cinchanschluss,
2-Kanal Mono/Subwoofer..................................................................................................
4-Kanal Verstärker Lautsprecher und Cinchanschluss,
3-Kanal Stereo Frontsystem mit Mono/Subwoofer.........................................................
4-Kanal Verstärker Lautsprecher und Cinchanschluss,
4-Kanal Stereo Front/Hecksystem mit 2-Kanal Mono/Subwoofer.................................
Fehlerbehebung.................................................................................................................
Technische Daten..............................................................................................................
Wir freuen uns, dass Sie ein Gerät aus der Crunch BLACKMAXX Baureihe ausgewählt haben.
Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch.
Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und
einwandfreie Funktion über viele Jahre hinweg garantieren.
Installationshinweise
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz
vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte,
Tank oder ähnliche Teile beschädigt bzw. entfernt werden.
Vergewissern Sie sich, dass der Verstärker am Montageort genügend
Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von
wärmeabstrahlende Teilen oder elektronische Steuerungen des
Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein
Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker
los vibrieren und den Verstärker beschädigen.
Die Zuleitungskabel sollten dabei so kurz als möglich gehalten werden,
um Verluste und Störungen zu vermeiden.
Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle. Markieren
Sie die Bohrlöcher mit einem geeigneten Stift. Bohren Sie dann die
Löcher und verschrauben Sie den Verstärker mit den beiliegenden
Schrauben.
Elektrischer Anschluss
Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie.
Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt am Fahrzeug-
chassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Ver-
bindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei
der Plusleitung gewählt werden.
Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes (Autoradio) mit dem
Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten des Autoradios automatisch ein.
Batterieanschluss (+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der
Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel
(10 qmm für MXB-280/MXB-2125/MXB-2200/MXB-480/MXB-4100 und 16-25 qmm für MXB-2250/MXB-4125/MXB-4175) und
installieren Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten, möglichst nahe an
der Batterie sein.
Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert ist für
Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm Betrieb erhöht sich die Stromaufnahme um ca. 50%, das heißt
die Gerätesicherungen müssen eventuell gegen entsprechend höhere Werte ausgetauscht werden.
2
LINE LEVEL
INPUT
LEVEL
2-Kanal Verstärker Funktionen und Bedienelemente
MXB-280/MXB-2125/MXB-2200/MXB-2250
Filter - Schalter
Selektiert die gewünschte Betriebsart des Kanalpaars:
Position High:
Hochpass (Frequenz wird nach unten begrenzt, einstellbar
über den Highpass-Regler)
Position Flat:
Vollbereich (gesamter Frequenzbereich)
Position Low:
Tiefpass (Frequenz wird nach oben begrenzt,
einstellbar über den Lowpass-Regler)
INPUT LEVEL
Regelt die Eingangsempfindlichkeit der Kanäle
zwischen 4 Volt und 0.2 Volt
Output - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
Input - Cincheingänge
Zur Ansteuerung mittels Cinchkabel mit dem
Autoradio verbinden.
High Level Input
Zur Ansteuerung mittels
Lautsprecherkabel, falls Ihr Steuergerät
nicht über einen Vorverstärker-Ausgang
(Cinchausgänge) verfügt.
Power - LED
Leuchtet diese LED grün, ist der
Verstärker betriebsbereit.
Protect - LED
Leuchtet diese LED rot, kann dieses folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige einer
Störung (z.B. durch Überhitzung) kann der Verstärker nach
entsprechender Abkühlung durch einmaliges Aus- und Einschalten
wieder in Betrieb genommen werden. Falls die rote LED nicht
erlischt, prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen lässt,
prüfen Sie, ob der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls die rote LED
dann immer noch nicht erlischt, liegt ein Gerätedefekt vor. Leuchtet
die LED nachdem Sie die Lautsprecher- und Cinchkabel vom
Verstärker entfernt haben grün, prüfen Sie nochmals die
Lautsprecher und Anschlüsse auf Defekte.
High-/Lowpass - Regler
Highpass (Hochpass) - regelt die Begrenzung des
Frequenzgangs der Lautsprecher nach unten. Die
Trennfrequenz ist stufenlos von 60Hz bis 1200Hz
(1.2kHz) regelbar.
Lowpass (Tiefpass) - regelt die Begrenzung des
Frequenzgangs der Lautsprecher nach oben. Die
Trennfrequenz ist stufenlos von 40Hz bis 150Hz
regelbar.
BassBoost - Regler
Bassanhebung - stufenlos von 0dB
bis +12dB bei 45 Hz regelbar.
3
INPUT
LEVEL
INPUT
INPUT
INPUT
INPUTINPUT
LEVEL
LEVEL
LEVEL
LEVELLEVEL
INPUT
LEVEL
INPUT
INPUT
INPUT
INPUTINPUT
LEVEL
LEVEL
LEVEL
LEVELLEVEL
4-Kanal Verstärker Funktionen und Bedienelemente
MXB-480/MXB-4100/MXB-4125/MXB-4175
Input - Cincheingänge
Zur Ansteuerung mittels Cinchkabel mit dem
Autoradio verbinden.
High-/Lowpass - Regler
Highpass (Hochpass) - regelt die Begrenzung des
Frequenzgangs der Lautsprecher nach unten. Die
Trennfrequenz ist stufenlos von 60Hz bis 1200Hz
(1.2kHz) regelbar.
Lowpass (Tiefpass) - regelt die Begrenzung des
Frequenzgangs der Lautsprecher nach oben. Die
Trennfrequenz ist stufenlos von 40Hz bis 150Hz
regelbar.
Protect - LED
Leuchtet diese LED rot, kann dieses folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige einer
Störung (z.B. durch Überhitzung) kann der Verstärker nach
entsprechender Abkühlung durch einmaliges Aus- und Einschalten
wieder in Betrieb genommen werden. Falls die rote LED nicht
erlischt, prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen lässt,
prüfen Sie, ob der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls die rote LED
dann immer noch nicht erlischt, liegt ein Gerätedefekt vor. Leuchtet
die LED nachdem Sie die Lautsprecher- und Cinchkabel vom
Verstärker entfernt haben grün, prüfen Sie nochmals die
Lautsprecher und Anschlüsse auf Defekte.
Filter - Schalter
Selektiert die gewünschte Betriebsart des Kanalpaars:
Position High:
Hochpass (Frequenz wird nach unten begrenzt,
einstellbar über den Highpass-Regler)
Position Flat:
Vollbereich (gesamter Frequenzbereich)
Position Low:
Tiefpass (Frequenz wird nach oben begrenzt,
einstellbar über den Lowpass-Regler)
BassBoost - Regler
Bassanhebung - stufenlos von
0dB bis +12dB bei 45 Hz
regelbar.
Input Level - Regler
Regelt die Eingangsempfindlichkeit der
Kanäle zwischen 4 Volt und 0.2 Volt
Output - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
Input Select - Schalter
Mit diesem Schalter können Sie wählen ob
Sie den Verstärker mit 1 Paar (2CH) oder
2 Paar (4CH) Cinchkabel ansteuern
möchten.
High Level Input
Zur Ansteuerung mittels Lautsprecherkabel,
falls Ihr Steuergerät nicht über einen
Vorverstärker-Ausgang (Cinchausgänge)
verfügt.
Power - LED
Leuchtet diese LED grün, ist der
Verstärker betriebsbereit.
4
Lautsprecher rechts 2 - 8 Ohm
Lautsprecher links 2 - 8 Ohm
Cinchleitung von
Steuergerät mit
Cincheingang (LINE
LEVEL INPUT)
verbinden.
L R
Grau: Linker LS +
Braun: Linker LS -
Schw arz: Masse
Weiss: Rechter LS +
Grün: Rechter LS -
Hochpegel Eingang

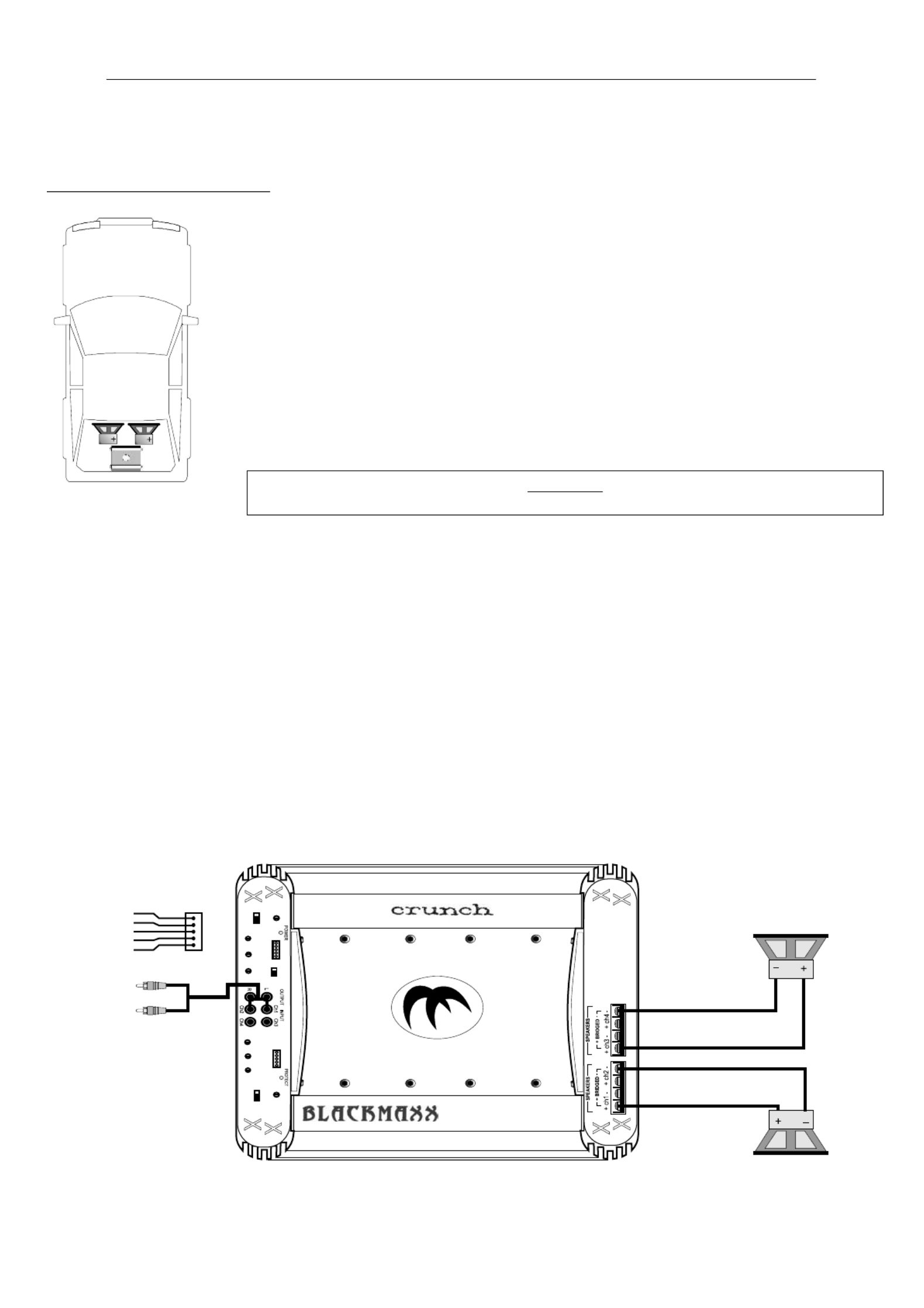

2-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-280/MXB-2125/MXB-2200/MXB-2250
2-Kanal Stereo
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE
LEVEL INPUT) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über
einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den
Hochpegel-Eingang (HI INPUT) ansteuern. Verbinden Sie dazu die Lautsprecher-Ausgänge
des Steuergerätes mit dem Hochpegel-Eingang Stecker des Verstärkers mittels
Lautsprecherkabel (siehe unten).
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKERS / + L - und + R -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
FILTER - Schalter
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FLAT) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HIGH PASS) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den HIGH PASS - Regler einstellbar.
• Der LOW PASS - Regler ist in dieser Konfiguration ohne Funktion.
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte Verzerrungen
hören.
• Drehen Sie den INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Den BASS BOOST - Regler sollten Sie in die 0dB-Stellung bringen.
5
L R
Cinchleitung von
Steuergerät mit Cinch-
eingang (LINE LEVEL
INPUT) verbinden.
Subwoofer 4 - 8 Ohm
Grau: Linker LS +
Braun: Linker LS -
Schwarz: Masse
Weiss: Rechter LS +
Grün: Rechter LS -
Hochpegel Eingang
1-Kanal Mono/Subwoofer gebrückt
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE
LEVEL INPUT) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über
einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den
Hochpegel-Eingang (HI INPUT) ansteuern. Verbinden Sie dazu die Lautsprecher-Ausgänge
des Steuergerätes mit dem Hochpegel-Eingang Stecker des Verstärkers mittels
Lautsprecherkabel (siehe unten).
• Verbinden Sie den/die Subwoofer mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKERS / + BRIDGED -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz der Subwoofer 4 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Subwoofer. Das Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
FILTER - Schalter
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LOW PASS) wählen, dadurch wird der Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist
über den LOW PASS - Regler einstellbar.
• Der HIGH PASS - Regler ist in dieser Konfiguration ohne Funktion.
INPUT LEVEL - Regler
• Drehen Sie den INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus dem Subwoofer leichte Verzerrungen
hören.
• Drehen Sie den INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung um +12dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
2-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-280/MXB-2125/MXB-2200/MXB-2250
6
Front-Lautsprecher 2 - 8 Ohm
Heck-Lautsprecher 2 - 8 Ohm
Cinchleitungen vom
Steuergerät mit
Cincheingang (INPUT
CH1/CH2 & CH3/CH4)
verbinden.
Grau: Linker LS +
Braun: Linker LS -
Schw arz: Masse
Weiss: Rechter LS +
Grün: Rechter LS -
Hochpegel Eingang
4-Kanal mit Front-/Hecksystem
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&CH2 / CH3&CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr
Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den
Verstärker über die Hochpegel-Eingänge (HI INPUT) ansteuern. Verbinden Sie dazu die
Lautsprecher-Ausgänge des Steuergerätes mit den Hochpegel-Eingang Steckern des
Verstärkers mittels Lautsprecherkabel (siehe unten).
• Verbinden Sie die Front & Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (SPEAKERS/ + CH1 -, + CH2 -, + CH3 -, + CH4 -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
FILTER - Schalter
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FLAT) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HIGH PASS) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des
Systems liegen und ist über die HIGH PASS - Regler einstellbar.
• Die LOW PASS - Regler ist in dieser Konfiguration ohne Funktion.
INPUT LEVEL - Regler
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte Verzerrungen
hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Die BASS BOOST - Regler sollten Sie in die 0dB-Stellung bringen.
INPUT SELECT - Schalter
• Falls Sie an Ihrem Steuergerät nur einen Cinchausgang haben, sollten sie den INPUT SELECT - Schalter in die 2CH-Stellung
bringen.
4-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-480/MXB-4100/MXB-4125/MXB-4175
7
Subwoofer 4 - 8 Ohm
Cinchleitungen vom
Steuergerät mit
Cincheingang (INPUT
CH1/CH2) verbinden.
Subwoofer 4 - 8 Ohm
Subwoofer 4 - 8 Ohm
Grau: Linker LS +
Braun: Linker LS -
Schwarz: Masse
Weiss: Rechter LS +
Grün: Rechter LS -
Hochpegel Eingang
2-Kanal Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&CH2) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über einen
Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den Hochpegel-
Eingang (HI INPUT/ CH1&CH2) ansteuern. Verbinden Sie dazu die Lautsprecher-Ausgänge
des Steuergerätes mit dem Hochpegel-Eingang Stecker des Verstärkers mittels
Lautsprecherkabel (siehe unten).
• Verbinden Sie die Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen
(SPEAKERS /+BRIDGED- von CH1&CH2 und +BRIDGED- von CH3&CH4) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 4 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
FILTER - Schalter
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LOW PASS) wählen, dadurch wird der Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist
über die LOW PASS - Regler einstellbar.
• Die HIGH PASS - Regler ist in dieser Konfiguration ohne Funktion.
INPUT LEVEL - Regler
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte Verzerrungen
hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• Dieser erlaubt eine Bassanhebung um +12dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
INPUT SELECT - Schalter
• Den INPUT SELECT - Schalter sollten Sie in die 2CH-Stellung bringen.
4-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-480/MXB-4100/MXB-4125/MXB-4175
8
3-Kanal Frontsystem mit Mono/Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&CH2 / CH3&CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr
Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den
Verstärker über die Hochpegel-Eingänge (HI INPUT) ansteuern. Verbinden Sie dazu die
Lautsprecher-Ausgänge des Steuergerätes mit den Hochpegel-Eingang Steckern des
Verstärkers mittels Lautsprecherkabel (siehe unten).
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-
Ausgängen (SPEAKERS / + CH1 -, + CH2 -) und den Subwoofer mit den Lautsprecher-
Ausgängen (SPEAKERS / +BRIDGED- von CH3 & CH4) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro
Kanal 2/4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
FILTER - Schalter (Frontsystem 1&2 Kanal)
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FLAT) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HIGH PASS) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den HIGH PASS - Regler einstellbar.
• Der LOW PASS - Regler ist in dieser Konfiguration ohne Funktion.
FILTER - Schalter (Subwoofer 3&4 Kanal)
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LOW PASS) wählen, dadurch wird der Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist
über den LOW PASS - Regler einstellbar.
• Der HIGH PASS - Regler ist in dieser Konfiguration ohne Funktion.
INPUT LEVEL - Regler
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte Verzerrungen
hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler
• (Frontsystem 1&2 Kanal) Den BASS BOOST - Regler sollten Sie in die 0dB-Stellung bringen.
• (Subwoofer 3&4 Kanal) Dieser erlaubt eine Bassanhebung um +12dB.
Hinweis! Benutzen Sie diese Regler mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Klipping/Überlastung
zerstören.
INPUT SELECT - Schalter
• Falls Sie an Ihrem Steuergerät nur einen Cinchausgang haben, sollten sie den INPUT SELECT - Schalter in die 2CH-
Stellung bringen.
4-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-480/MXB-4100/MXB-4125/MXB-4175
9
Front-Lautsprecher 2 - 8 Ohm
Subwoofer 4 - 8 Ohm
Cinchleitungen
vom Steuergerät
mit Cincheingang
(INPUT
CH1/CH2 &
CH3/CH4)
verbinden.
Grau: Linker LS +
Braun: Linker LS -
Sch war z : Masse
Weiss: Rechter LS +
Grün: Rechter LS -
Hochpegel Eingang
3-Kanal Frontsystem mit Mono/Subwoofer
4-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-480/MXB-4100/MXB-4125/MXB-4175
10
4-Kanal Front-/Hecksystem mit 2-Kanal/Mono Subwoofer
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&CH2 / CH3&CH4) des 4-Kanal Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls
Ihr Steuergerät nicht über einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den
Verstärker über die Hochpegel-Eingänge (HI INPUT) ansteuern. Verbinden Sie dazu die
Lautsprecher-Ausgänge des Steuergerätes mit den Hochpegel-Eingang Steckern des
Verstärkers mittels Lautsprecherkabel (siehe unten).
• Verbinden Sie die Cinchausgänge (OUTPUT) des 4-Kanal Verstärkers mit den
Cincheingängen (LINE LEVEL INPUT) des 2-Kanal Verstärkers mittels einer weiteren
Cinchleitung.
• Verbinden Sie die Front- & Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (SPEAKERS / + CH1 -, + CH2 -, + CH3 -, + CH4 -) des 4-Kanal
Verstärkers.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-Ausgängen
(SPEAKERS / + BRIDGED -) des 2-Kanal Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro Kanal
2 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
FILTER - Schalter (4-Kanal Verstärker)
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FLAT) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HIGH PASS) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über die HIGH PASS - Regler einstellbar.
• Die LOW PASS - Regler ist in dieser Konfiguration ohne Funktion.
INPUT LEVEL - Regler (4-Kanal Verstärker)
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 4 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprecher leichte Verzerrungen
hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler (4 Kanal Verstärker)
• Die BASS BOOST - Regler sollten Sie in die 0dB-Stellung bringen.
INPUT SELECT - Schalter (4-Kanal) Verstärker
• Falls Sie an Ihrem Steuergerät nur einen Cinchausgang haben, sollten Sie den INPUT SELECT - Schalter in die 2CH-
Stellung bringen.
INPUT LEVEL - Regler (2-Kanal Verstärker)
• siehe oben
FILTER - Schalter
• Im Mono/Subwoofer-Betrieb sollten Sie die Tiefpass-Stellung (LOW PASS) wählen, dadurch wird der Subwoofer von den
höheren Frequenzen abgetrennt. Die Trennfrequenz sollte bei 60Hz - 100Hz, je nach Größe des Subwoofers liegen und ist
über den LOW PASS - Regler einstellbar.
• Der HIGH PASS - Regler ist in dieser Konfiguration ohne Funktion.
BASS BOOST - Regler (2-Kanal Verstärker)
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +12dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
4-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-480/MXB-4100/MXB-4125/MXB-4175
11
4-Kanal Verstärker
2-Kanal Verstärker
L R
Cinchleitung von 4-Kanal
Verstärker(OUTPUT)
mit Cincheingang (LINE
LEVEL INPUT) verbinden. Subwoofer 4 - 8 Ohm
Front-Lautsprecher 2 - 8 Ohm
Heck-Lautsprecher 2 - 8 Ohm
Cinchleitungen vom
Steuergerät mit Cincheingang
(INPUT CH1/CH2 &
CH3/CH4) verbinden.
Grau: Linker LS +
Braun: Linker LS -
Sch war z : Masse
Weiss: Rechter LS +
Grün: Rechter LS -
Hochpegel Eingang
4-Kanal Verstärker Lautsprecher und Cinchanschluss
MXB-480/MXB-4100/MXB-4125/MXB-4175
4-Kanal Front-/Hecksystem mit 2-Kanal/Mono Subwoofer
12
14
Technische Daten
* technische Änderungen vorbehalten
MXB-280 MXB-2125 MXB-2200 MXB-2250 MXB-480 MXB-4100 MXB-4125 MXB-4175
Kanäle 22224444
Ausgangsleistung bei 14.4 Volt
W
Watt an 4 Ohm - RMS / MAX.
2 x 60 / 80 2 x 75 / 125 2 x 125 / 200 2 x 150 / 250 4 x 60 / 80 4 x 60 / 100 4 x 85 / 125 4 x 110 / 175
W
Watt an 2 Ohm - RMS / MAX.
2 x 80 / 160 2 x 125 / 250 2 x 200 / 400 2x 250 / 500 4 x 80 / 160 4 x 80 / 200 4 x 125 / 250 4 x 175 / 350
Ausgangsleistung bei 14.4 Volt gebrückt
W
Watt an 4 Ohm - RMS
1 x 160 1 x 250 1 x 400 1 x 500 2 x 160 2 x 160 2 x 250 2 x 350
W
Watt an 4 Ohm - MAX.
1 x 320 1 x 500 1 x 800 1 x 1000 2 x 320 2 x 400 2 x 500 2 x 700
Frequenzgang -3dB 20Hz - 30kHz 20Hz - 30kHz 20Hz - 30kHz 20Hz - 30kHz 20Hz - 30kHz 20Hz - 30kHz 20Hz - 30kHz 20Hz - 30kHz
Dämpfungsfaktor > 150 > 150 > 150 > 150 > 150 > 150 > 150 > 150
Signal-Rauschabstand >90dB >90dB >90dB >90dB >90dB >90dB >90dB >90dB
Kanaltrennung >70dB >70dB >70dB >70dB >70dB >70dB >70dB >70dB
Klirrfaktor (THD) 0.10 % 0.10 % 0.10 % 0.10 % 0.10 % 0.10 % 0.10 % 0.10 %
Eingangsempfindlichkeit 0.2 - 4 Volt 0.2 - 4 Volt 0.2 - 4 Volt 0.2 - 4 Volt 0.2 - 4 Volt 0.2 - 4 Volt 0.2 - 4 Volt 0.2 - 4 Volt
Eingangsimpedanz 47 kOhm 47 kOhm 47 kOhm 47 kOhm 47 kOhm 47 kOhm 47 kOhm 47 kOhm
Frequenzweichen - Schalter für 1 & 2 Kanal
Tiefpass/Vollberich/Hochpass TP/Voll/HP TP/Voll/HP TP/Voll/HP TP/Voll/HP TP/Voll/HP TP/Voll/HP TP/Voll/HP TP/Voll/HP
Variable Hochpassweiche 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz
Variable Tiefpassweiche 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz
BassBoost bei 45Hz 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB
Frequenzweichen - Schalter für 3 & 4 Kanal
Tiefpass/Vollberich/Hochpass - - - - TP/Voll/HP TP/Voll/HP TP/Voll/HP TP/Voll/HP
Variable Hochpassweiche - - - - 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz 60Hz - 1.2kHz
Variable Tiefpassweiche - - - - 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz 40Hz - 150Hz
BassBoost bei 45Hz - - - - 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB 0dB bis +12dB
Cinch-Ausgänge Vollbereich Vollbereich Vollbereich Vollbereich Vollbereich Vollbereich Vollbereich Vollbereich
Hochpegel-Eingänge (HighLevel-Input) 5 Pin Stecker 5 Pin Stecker 5 Pin Stecker 5 Pin Stecker 5 Pin Stecker x2 5 Pin Stecker x2 5 Pin Stecker x2 5 Pin Stecker x2
Gerätesicherung 2x 7,5 Ampere 2x 15 Ampere 2x 20 Ampere 2x 25 Ampere 2x 20 Ampere 2x 20 Ampere 2x 25 Ampere 2x 35 Ampere
Abmessungen in mm
Breite x Höhe 251 x 55 262 x 52 262 x 52 262 x 52 262 x 52 262 x 52 262 x 52 262 x 52
Länge 230 230 285 320 285 285 320 360
Contents
General Installation Notes, Installation of the amplifier, Electrical Connection..............................
2 Channel Amplifier - Features.............................................................................................................
4 Channel Amplifier - Features.............................................................................................................
2 Channel Amplifier - Applications,
One 2 Channel Amplifier in Stereo Mode............................................................................................
2 Channel Amplifier - Applications,
One 2 Channel Amplifier in Mono/Subwoofer Mode..........................................................................
4 Channel Amplifier - Applications,
One 4 Channel Amplifier with Front-/Rear Speakers.........................................................................
4 Channel Amplifier - Applications,
One 4 Channel Amplifier in Mono/Subwoofer Mode with two Subwoofers.....................................
4 Channel Amplifier - Applications,
One 4 Channel Amplifier in 3 Channel Mode with
Stereo Front Speakers and Mono Subwoofer.....................................................................................
4 Channel Amplifier - Applications,
One 4 Channel Amplifier in Stereo Mode (Front-/Rear Speakers) with
One 2 Channel Amplifier in Mono/Subwoofer Mode..........................................................................
Specifications........................................................................................................................................
Page
16
17
18
19
20
21
22
23
25
27
Congratulations on your purchase of a CRUNCH BLACKMAXX Amplifier. These quality audio products are
designed and engineered to afford you years of uncompromised musical service. CRUNCH has utilized the
latest electronic technologies in order to deliver a superb listening experience.
15
16
General Installation Notes
The amplifier is generally mounted in the rear trunk area but can be
mounted in any convenient area such as beneath a seat. Please be
sure to locate this unit where you have reasonable air circulation and
protection from moisture. When considering the mounting location you
should minimize the length of the power and speaker leads. Minimizing
both leads will yield a more reliable installation. It is also important to
ensure that the heat sink fins are not against a panel or a surface,
preventing air circulation. Do not install the amplifier on a subwoofer box
or on vibrating parts of the vehicle, since the vibrations can cause
damage to the amplifiers electrical components.
Installation of the amplifier
Mark the location for the mounting screw holes by using the amplifier as
a template. Drill holes at the marked locations and firmly fasten the
amplifier in place with the mounting screws supplied in the accessory
kit.
Before drilling or cutting any holes, investigate the layout of your
automobile thoroughly: Take care when working near the gas lines or
hydraulic lines and electrical wiring.
Electrical Connection
Ground (GND)
This wire is the electrical ground and must be fastened securely to the vehicle chassis. The best method is to use a threading sheet
metal screw since the threads cut into bare metal. Ensure that all paint or other insulation is remove from around the hole area, and
using self tapping screw, securely affix the bare wire ends to the vehicle chassis. Use as short a piece of cable as possible - use the
same gauge as was used for the +12V cable. Make sure that the connection is safe, a loose connection may result in amplifier noise
and fault condition.
Remote (REM)
Many radios or other music sources have an output terminal for connection of the remote turn-on of the power amplifier. If a radio
doesn't have a remote turn-on feature, then you can use the antenna relay wire, which activates the antenna motor. Please note, if the
power antenna retracts when the radio is operating, then you cannot use the antenna relay wire to operate the remote turn-on.
Batterie Connection (+12V)
This wire is usually connected directly to the positive battery terminal. Ensure that the + power supply wire is fused via an assigned fuse
in line with the + power supply wire. Please use a sufficient gauge for the installed amplifiers (min. 10-16 mm² for MXB-280/MXB-
2125/MXB-2200/MXB-480 or min 16-25 mm² for MXB-2250/MXB-4125/MXB-4175).This connection must be completed using spade lug
with insulating sleeve.
Fuses
The integrated amplifier fuses protect the units from short circuit and overload. The fuse rating is for 4 Ohm loads (impedance) of the
speakers, for 2 Ohm loads the fuses may have to get increased by up to 50% in case of higher power consumption.
CHASSIS
GROUND
CHASSIS
GROUND
REMOTE
BATTERY
LINE LEVEL
INPUT
LEVEL
2 Channel Amplifier - Features
MXB-280/MXB-2125/MXB-2200/MXB-2250
FILTER - SWITCH
This switch will route the output of the full range (FLAT),
or a low pass (LOW PASS), or the output of the high pass
(HIGH PASS) filter to the internal power amplifier
INPUT LEVEL
This allows you to match the amplifier input
sensitivity to the output level of the source (head
unit)
OUTPUT
Provides a full range line level (RCA) output
that allows the use of additional amplifiers
LINE LEVEL - INPUT
Accepts line level (RCA) inputs from
0.2 to 4 Volts
HI INPUT
Accepts speaker level inputs from
head units that do not have line level
(RCA) outputs
POWER - LED
It indicates amplifier has turn on
signal PROTECT - LED
It indicates the fault operation of the amplifier. When the fault
conditions (overload, excessive heat or short circuit of speaker)
arise, the protection curcuit is engaged to protect both the speakers
and the amplifier against damage.
HIGH-/LOWPASS - ADJUST
HIGH PASS - The built in high pass filter is fully
variable from 60Hz to 1200Hz (1.2KHz), with a
rolloff of 12dB/octave
LOW PASS - The built in low pass filter is fully
variable from 40Hz to 150Hz, with a rolloff of
12dB/octave
BASS BOOST
Allows you to adjust the bass boost
from 0dB up to 12dB
17
18
INPUT
LEVEL
INPUT
INPUT
INPUT
INPUTINPUT
LEVEL
LEVEL
LEVEL
LEVELLEVEL
INPUT
LEVEL
INPUT
INPUT
INPUT
INPUTINPUT
LEVEL
LEVEL
LEVEL
LEVELLEVEL
4 Channel Amplifier - Features
MXB-480/MXB-4100/MXB-4125/MXB-4175
INPUT
Accepts line level (RCA) inputs from 0.2 to 4
Volts
HIGH-/LOWPASS - ADJUST
HIGH PASS - The built in high pass filter is fully
variable from 60Hz to 1200Hz (1.2KHz), with a
rolloff of 12dB/octave
LOW PASS - The built in low pass filter is fully
variable from 40Hz to 150Hz, with a rolloff of
12dB/octave
PROTECT - LED
It indicates the fault operation of the amplifier. When the fault
conditions (overload, excessive heat or short circuit of speaker)
arise, the protection curcuit is engaged to protect both the speakers
and the amplifier against damage.
FILTER - SWITCH
This switch will route the output of the full range
(FLAT LOW PASS), or a low pass ( ), or the
output of the high pass (HIGH PASS) filter to the
internal power amplifier
BASS BOOST
Allows you to adjust the bass
boost from 0dB up to 12dB
INPUT LEVEL
This allows you to match the amplifier
input sensitivity to the output level of the
source (head unit)
OUTPUT
Provides a full range line level (RCA) output
that allows the use of additional amplifiers
INPUT SELECT
Allows you to chose 2 or 4 channel
operations
HI INPUT
Accepts speaker level inputs from head units
that do not have line level (RCA) outputs
POWER - LED
It indicates amplifier has turn
on signal
Speakers (Right) 2 - 8 Ohms
Speakers (Left) 2 - 8 Ohms
Connect RCA cable from
head-unit with RCA input
(LINE LEVEL INPUT).
L R
Gray: Left Speaker +
Brown: Left Speaker -
B l a c k : G r o u n d
White: Right Speaker +
Green: Right Speaker -
HI INPUT
2 Channel Amplifier - Applications
MXB-280/MXB-2125/MXB-2200/MXB-2250
One 2 Channel Amplifier in Stereo Mode
Interconnect cable checklist:
• Connect the LINE LEVEL INPUT of the amplifier to the head unit line output with good
quality RCA to RCA cables.
• Connect the speakers with the terminal block (SPEAKERS/ + L - and + R -) of the
amplifier.
•The minimum final speaker impedance must not be below 2 Ohm per channel. Too low
speaker loads result in too high heat dissipation and may cause the amplifier run into
protection.
• Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
Caution
Be careful not to connect speaker (-) to the ground or vehicle chassis.
FILTER SELECT
• If larger than 20 cm speakers are used, the FLAT position is recommended.
• For all smaller speakers (Ø8.7cm - Ø16cm) the Highpass-Position (HIGH PASS) is recommended, which eliminates the
lowest frequencies and protects the speakers from damage. Set the crossover-frequency between 60Hz - 150Hz, depending
of the size of the installed speakers. The Highpass adjustment can be done with the HIGH PASS control.
• In this configuration example the LOW PASS control is not used.
INPUT LEVEL
• Turn the INPUT LEVEL control on the amplifier to 4V position.
• Turn the head unit volume control to about 80-90% of its full setting.
• Turn the INPUT LEVEL control clockwise until you hear some distortion.
• Then turn back the INPUT LEVEL control slightly until you can hear clean sound.
BASS BOOST
• Turn the BASS BOOST control into “0dB” - position.
19
20
2 Channel Amplifier - Applications
MXB-280/MXB-2125/MXB-2200/MXB-2250
L R
Connect RCA cable from
head-unit with RCA input
(LINE LEVEL INPUT).
Subwoofer 4 - 8 Ohms
One 2 Channel Amplifier in Mono/Subwoofer Mode
FILTER SELECT
• In 1 Channel/Mono-Mode select the Lowpass-Position (LOW PASS), which eliminates the higher frequencies. The
recommended crossover frequency ranges between 60 - 100Hz, depending on the size and response of the Subwoofer. The
Lowpass adjustment can be done with the LOW PASS control.
• In this configuration example the HIGH PASS control is not used.
INPUT LEVEL
• Turn the INPUT LEVEL control on the amplifier to 4V position.
• Turn the head unit volume control to about 80-90% of its full setting.
• Turn the INPUT LEVEL control clockwise until you hear some distortion.
• Then turn back the INPUT LEVEL control slightly until you can hear clean sound.
BASS BOOST
• The BASS BOOST - Control increases the bass level at 45 Hz max. +12dB.
Caution! Please use the Bass-Boost carefully. The additional boost may result in clipping or overload.
Interconnect cable checklist:
• Connect the LINE LEVEL INPUT of the amplifier to the head unit line output with good
quality RCA to RCA cables.
• Connect the speakers with the terminal block (SPEAKERS/ + BRIDGED -) of the
amplifier.
•The minimum final speaker impedance must not be below 2 Ohm per channel. Too low
speaker loads result in too high heat dissipation and may cause the amplifier run into
protection.
• Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
Caution
Be careful not to connect speaker (-) to the ground or vehicle chassis.
Gray: Left Speaker +
Brown: Left Speaker -
B l a c k : G r o u n d
White: Right Speaker +
Green: Right Speaker -
HI INPUT

Termékspecifikációk

Márka: Crunch
Kategória: autórádió
Modell: MXB2250

Szüksége van segítségre?

Ha segítségre van szüksége Crunch MXB2250, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek


Útmutatók autórádió Crunch

Crunch

Crunch MXB2125 Útmutató

21 Szeptember 2024
Crunch

Crunch GTR420.2 Útmutató

19 Szeptember 2024
Crunch

Crunch GTX5900 Útmutató

9 Szeptember 2024
Crunch

Crunch MXB 2300 I Útmutató

8 Szeptember 2024
Crunch

Crunch GTX 2400 Útmutató

30 Augusztus 2024
Crunch

Crunch GTR 250.4 Útmutató

21 Augusztus 2024
Crunch

Crunch GTS 480 Útmutató

9 Augusztus 2024
Crunch

Crunch GTS 280 Útmutató

8 Augusztus 2024
Crunch

Crunch MXB2200 Útmutató

3 Augusztus 2024
Crunch

Crunch GTX4600 Útmutató

3 Augusztus 2024

Útmutatók autórádió

Legújabb útmutatók autórádió

Muse

Muse M-1229 BT Útmutató

10 Április 2025
Grundig

Grundig WKC 3201 RDS Útmutató

6 Április 2025
Philips

Philips CED232 Útmutató

30 Március 2025
Panasonic

Panasonic CQ-FX721P Útmutató

28 Március 2025
Blaupunkt

Blaupunkt Heidelberg 220 BT Útmutató

21 Március 2025
Blaupunkt

Blaupunkt London MP35 Útmutató

21 Március 2025
Audison

Audison srx 3 Útmutató

16 Január 2025
Kenwood

Kenwood KMM-204 Útmutató

16 Január 2025
Audison

Audison lr 180 m Útmutató

16 Január 2025
Audison

Audison lr 435 xr Útmutató

16 Január 2025
