Oldal 1/2
1
C - 5/32” x 12mm
Phillips Screw
x 20
a s s e m b l y i n s t r u c t i o n s
bdiusa bdiusa.com customerservice@ .com
Your Sequel Home Office Furniture is engineered for easy assembly.
Carefully follow this procedure to prevent any damage.
Placement and Maintenance
Sequel Home Office Furniture is designed for indoor use on level floors.
Clean steel parts and wood veneer with a moist cloth.
Step 1
Unpack and Identify
Unpack and identify the components at left. Note that some components
are shipped inside the cabinet. The assembly workspace should be a non-
marring surface such as carpet. A Phillips Screwdriver will be needed for
assembly. For missing hardware pieces, please contact BDI Customer
Service at customerservice@bdiusa.com. For all other concerns, please
contact your BDI Retailer.
Step 2
Install Casters
Carefully position on its top surface so that bottom surface is Cabinet (B)
up, then attach a Caster at each of the five (5) exposed installation plates
using and a Phillips Screwdriver. 5/32” x 12mm Phillips Screw (C)
Component List
E - Center Caster x 1
F - Rear Caster x 2
J - Glass Top x 1
K - Legal File Folder
Stretchers x 4
D - Brake Caster x 2
B - Cabinet x 1
A - 4mm Allen Wrench x 1
Designed by Matthew Weatherly.
‘Sequel’ is a trademark of Becker Designed, Inc.
All rights reserved. ©2009 Becker Designed, Inc.
Made in Taiwan. 6005REV121509v2
FRONT
C x 8
C x 4
C x 8
D x 2
E x 1
F x 2
6001
6002
6005
6006
6
6
6007
7
6
G - 5/32” x 22mm
Phillips Screw
x 4
I - 1/4”-20 x 15mm
Screw x 3
H - Drawer Pull x 2
Se q u e l
6005 t all file cabinet
Sequel
2
assembly instructions
bdiusa bdiusa.com customerservice@ .com
I x 3
G x 4
H x 2
K

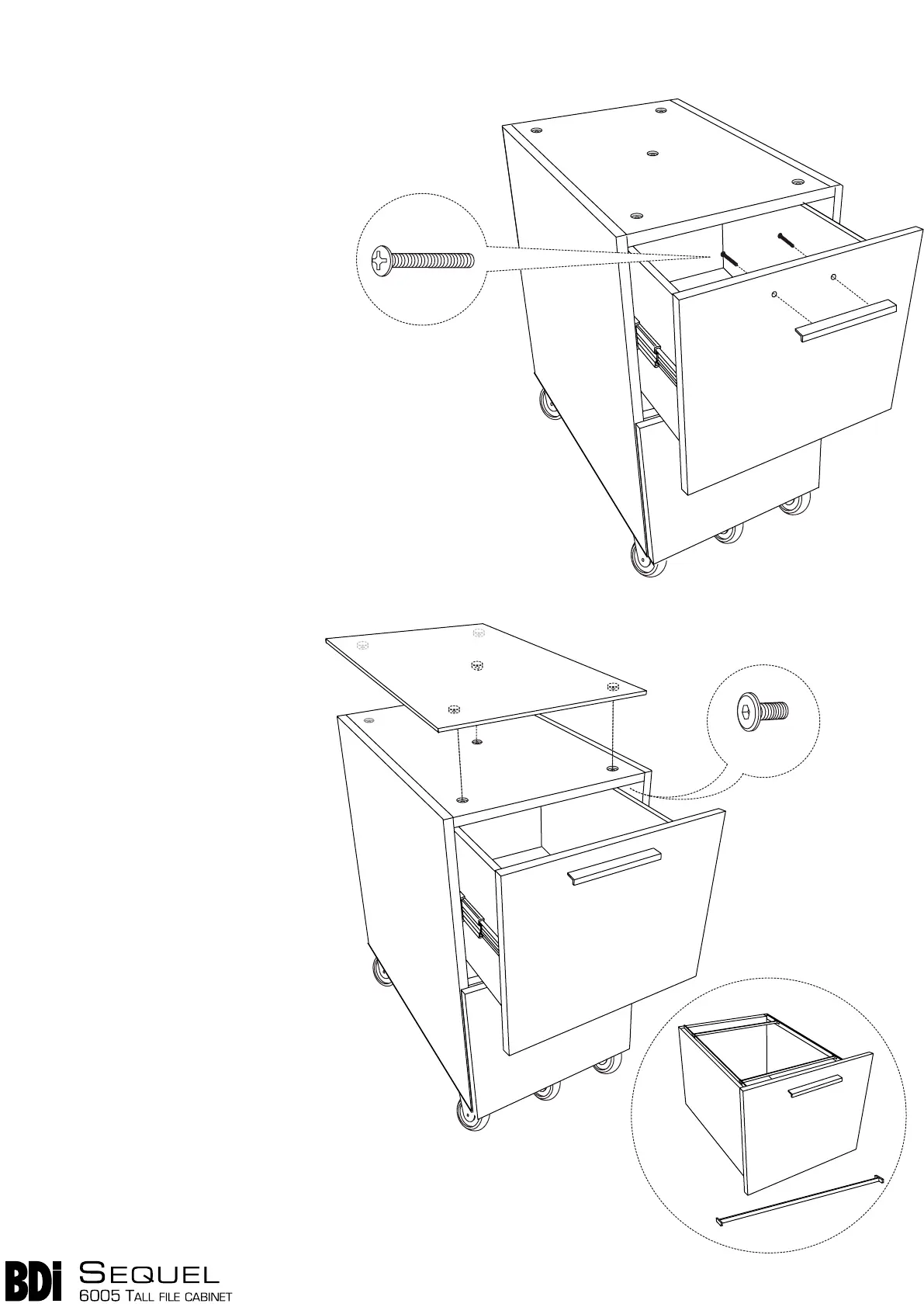

Step 3
Install Handles.
Carefully turn pedestal upright so that it rests evenly on all
installed casters, then install one Drawer Pull (H) per drawer
using the 5/32” x 22mm Phillips Screw(G) and a Phillips
Screwdriver.
Step 4
Install Glass Top
Carefully place Glass Top (J) on pedestal’s top surface,
aligning the pre-installed pucks over the corresponding
mounting point on the pedestal. Attach Glass Top (J) by
opening drawer and fastening from underside (inside
drawer) using three (3) 1/4”-20 x 15mm Screws (I) with
provided Allen Wrench (A).
NOTE: Glass Top (J) fastens at three (3) points only---two
(2) near front edge and one (1) at center. Pucks near rear
edge do not accept screws and merely rest in place.
DO NOT OVER-TIGHTEN.
Step 5
File Folders
Users who wish to use legal-length files may install provided
Legal File Folder Stretchers (K) by dropping into place near
front and back of file drawers.
Termékspecifikációk
| Márka: | BDI |
| Kategória: | Hivatal |
| Modell: | Sequel 6005 |
