Oldal 1/8

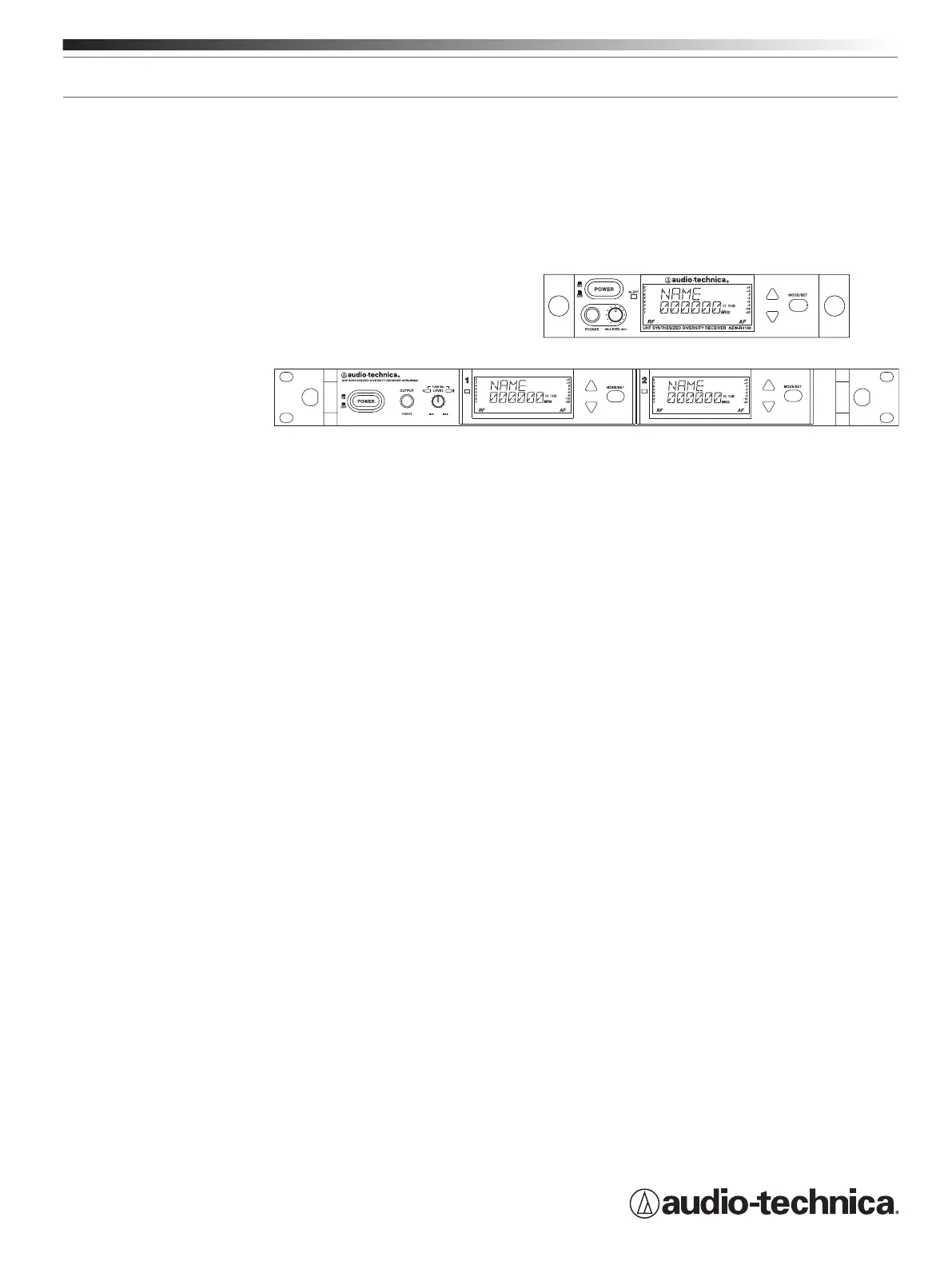

单通道无线接收机
双通道无线接收机
UniPak ™盒式发射机
手持电容话筒发射机
手持动圈话筒发射机
手持电容话筒发射机
手持动圈话筒发射机
UHF频段 捷变频分集式无线系统
安装及操作
系列
射频电平：显示A/B调谐器的接收电平。
文字信息：显示名称 设定及状态等资料。、
电池电量：显示发射机电池电量。
频率：显示现时使用中的频率(MHz)。
'EDIT' 显示：表示接收机在编辑模式。
射频机输出功率：'TX LO'- 低、'TX HI'- 高。
'TX LOCK' 显示：显示发射机锁定状态 - (ALL.LOC, MUT.LOC, PWR.LOC)。
'RX LOCK'
显示：显示接收机锁定状态 - (ALL.LOC, PC.LOC, RX.LOC) 。
'TX/RX NAME' 显示：区别发射/接收机所显示的名称。
'MUTE' 显示：表示发射机或接收机在静音状态，或接收机未能接收音频。
音频电平：显示接收到的音频电平。
AEW-R5200 接收机控制及功能:

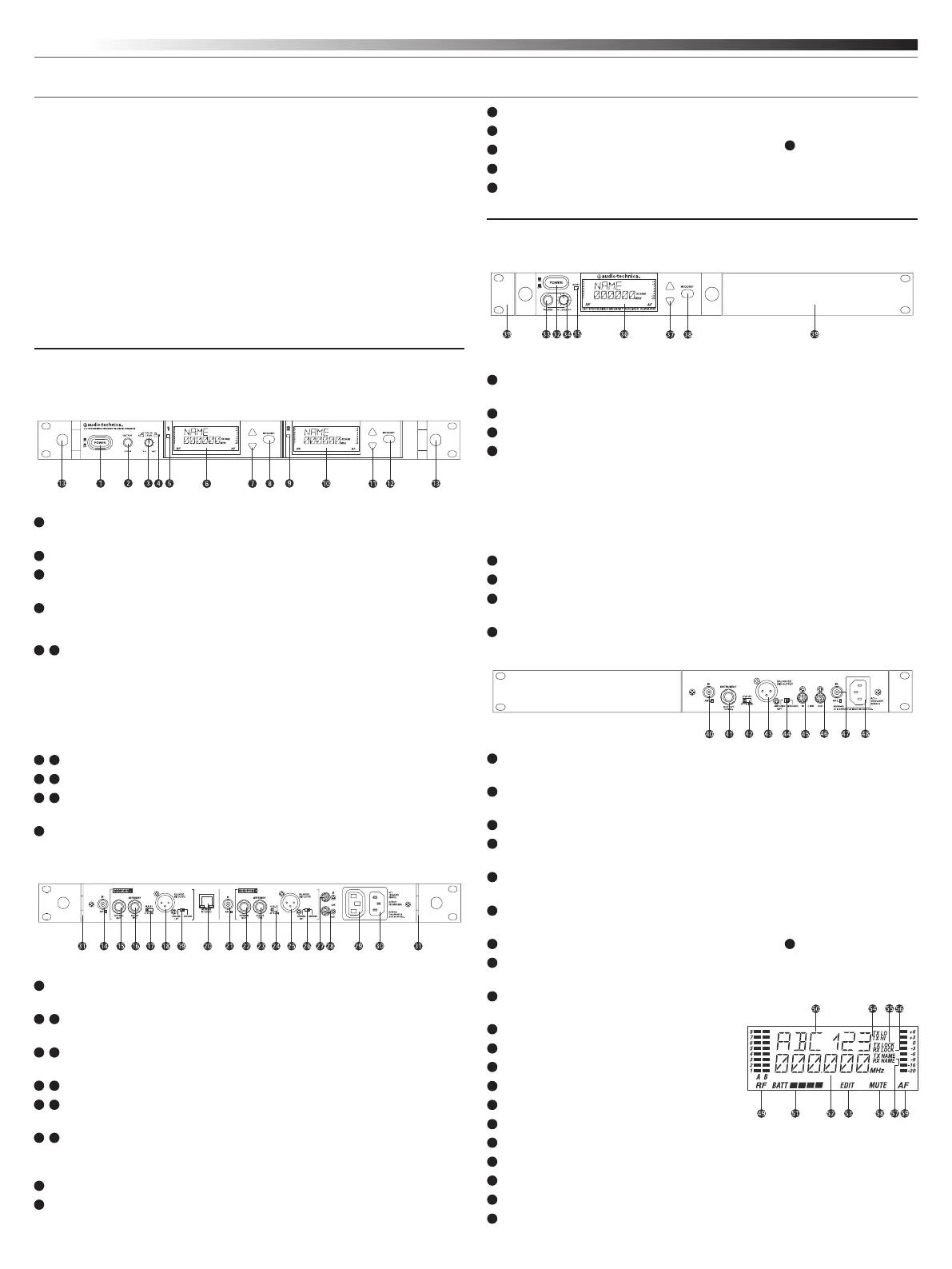

图3 - AEW-R5200接收机前面板
前面板 (图3)
供电开关：按下开关接通电路，LCD 背光亮起并显示操作资料，再按下可把电源关
闭。
耳机输出：6.3mm 立体声耳机插座，可使用单声或立体声耳机作接收监听。
耳机电平控制/通道选择：作耳机输出的电平控制，但不会影响音频输出，按下按钮
可选择监听的通道 通道(1/通道2)。
耳机监听通道显示：显示那一个通道(1
或2)接至耳机输出作监听。
通道1及通道2
/ 警告
”指示灯：在以下情况时，指示灯会亮起，表示有不正常操作：
 -接收机设置于静音(MUTE) 状态。
 -发射机没有射频RF 输出。
 -微弱信号，接收机上只有1至2格的信号电平。
 -发射机设置于静音(MUTE) 状态。
 -发射机音频输入过大，电平到达峰值，出现了失真情况。
 -发射机电池电量过低，显示(LOW BAT)。
/ LCD 萤幕：液晶体显示萤幕，显示操作频率及使用状态资料。(图
7)
/ 上/下按钮：此▲/▼按钮，配合 MODE/SET 按钮可作系统设定和频率选择。
/ 模式/设定按钮：此 MODE/SET 按钮，配合上/下按钮可作系统设定和频率选择
等操作。
前机架天线安装孔：配合附带的BNC 转接头及伸延线，可把天线伸延及安装到前面
板上。
1
2
3
4
5
13
9
6 10
7 11
8 12
图4 - AEW-R5200接收机后面板
后面板 (图4)
接收器天线B接口：接收天线连接器，可以直接连接天线，也可以用一根天线电缆延
长距离。天线设有+12V 幻象供电，可在系统控制中设定输出。
/ 静音控制端口：可容许使用者外接静音控制开关，以6.3mm 单声插头连接，接合
两点后，可关闭接收机的音频输出。
/ 乐器平衡输出插座：接收机的6.3mm 插座，作乐器电平变压器输出，可以用标准
的平衡音频电缆连接到混音器或结他功放的平衡输入。
/ 音频输出衰减：3
段式开关，可控制音频输出的0dB,-6dB,-12dB 电平衰减。
/ 话筒平衡输出插座：接收机的XLRM 卡农插座，作话筒电平变压器输出，可以用
标准的两芯屏蔽电缆连接到混音器的平衡话筒输入。
/ 输出接地开关：用来将接收机的乐器及话筒输出端子地线接点断开。 在正常的
时候这个开关应置于左侧 接地 。如果由于地环造成“翁翁”声，应将开关推置右( )
侧。
网路连接端口：可把接收器经以太网连接到电脑上作远程中央控制及监察。
接收器天线A接口：接收天线连接器，可以直接连接天线，也可以用一根天线电缆延
长距离。
14
15
20
22
16
23
17
24
18
25
19
26
21
27
图5 - AEW-R4100接收机前面板
前面板 (图5)
供电开关：按下开关接通电路，LCD 背光亮起并显示操作资料，再按下可把电源关
闭。
耳机输出：6.3mm 立体声耳机插座，可使用单声或立体声耳机作接收监听。
耳机电平控制：作耳机输出的电平控制，但不会影响音频输出。
警告”指示灯：在以下情况时，指示灯会亮起，表示有不正常操作：
 -接收机设置于静音(MUTE) 状态。
 -发射机没有射频RF 输出。
 -微弱信号，接收机上只有1至2格的信号电平。
 -发射机设置于静音(MUTE) 状态。
 -发射机音频输入过大，电平到达峰值，出现了失真情况。
 -发射机电池电量过低，显示(LOW BAT)。
LCD萤幕：液晶体显示萤幕，显示操作频率及使用状态资料。(图7)
上/下按钮：此▲/▼按钮，配合MODE/SET 按钮可作系统设定和频率选择。
模式/设定按钮：此MODE/SET 按钮，配合上/下按钮可作系统设定和频率选择等
操作。
机架安装套件：可把接收器安装到19” 标机架中。
32
33
34
35
36
37
38
39
图6 - AEW-R4100接收机后面板
后面板 (图6)
接收器天线B接口：接收天线连接器，可以直接连接天线，也可以用一根天线电缆延
长距离。天线设有+12V 幻象供电，可在系统控制中设定输出。
乐器 平衡输出插座：非 接收机的6.3mm 插座，作乐器电平输出，可以用标准的音频
电缆连接到混音器或结他功放的 平衡输入。非
音频输出衰减：3段式开关，可控制音频输出的0dB,-6dB,-12dB 电平衰减。
话筒平衡输出插座：接收机的 XLRM 卡农插座，作话筒电平变压器输出，可以用标
准的两芯屏蔽电缆连接到混音器的平衡话筒输入。
输出接地开关：用来将接收机的乐器及话筒输出端子地线接点断开。 在正常的时候
这个开关应置于左侧 接地 。如果由于地环造成“翁翁”声，应将开关推置右侧。( )
串连输入端：串连输入端可连接到另一台接收机输出端，增加使用通道数量，作智
能频率扫描及电脑控制。
串连输出端：串连输出端用於连接到另一台接收机输入端。
接收器天线A接口：接收天线连接器，可以直接连接天线，也可以用一根天线电缆延
长距离。
电源输入插座：标准IEC 插座，能自动适应
操作在100~240V-50/60Hz 交流电源上。
40
41
46
42
43
44
45
47
48
49
45
50
51
52
- -
- -
53
54
55
56
57
58
59
图7 - 接收机LCD萤幕
3
AEW-4000 / 5000
无线系列 安装及操作
AEW-R4100 接收机控制及功能:
串连输入端：串连输入端可连接到另一台接收机输出端，增加使用通道数量，作智
能频率扫描及电脑控制。
串连输出端：串连输出端用於连接到另一台接收机输入端。
并联供电输出：可串连供电到另一台接收机，最大总供电电流为5安培。
电源输入插座：标准IEC 插座，能自动适应操作在100~240V-50/60Hz
交流电源上。
机架安装套件：可把接收器安装到19”标机架中。
28
29
30
31
27
注意事项：
1. 把整个接收机系统串接好后，所有接收机需同时开启电源，或把主机的电源在最
后才打开。
2. 在操作途中，如把接收系统中的一台接收机供电关闭，或其中有连接线除掉，在
再接回后，接收系统可能出现操作不稳定。这需要把接收系统重新启动，先把
所有连接的接收机电源关闭，数秒后再重新开启供电(所有接收机需同时开启电
源，或把主机的电源在最后才打开)。
这操作将会重新起始化系统及重置所以连接资料。
网路端子(AEW-R5200)：
AEW-R5200 接收机设有网路连接端口，可接电脑作操作，作远程监察及控制。
所有直接网路连接的接收机可作实现监察射频 音频电平，及频率等设定；而其、
他串接的副机除实现监察外，亦可作所有设定。
如多台 AEW-R5200 需作实现监察射频及音频电平，均需要以直接网路，经集线
路连接到电脑上。
2
AEW-4000 / 5000
无线系列 安装及操作
使 感 谢 购 买 鐵 三 角AEW-4000/5000系 列"a"型UHF频段捷变频分集式无
线系统 。
AEW-4000/50 00系 列 " a" 型 无 线 系 统 提 供 9 9 6 组 通 信 通 道 设 定 ， 並
以 每 25kHz作 频 点 分 隔 ：D频 段 为 655.500~680.375MHz；G频 段 为
721.500~746.375MHz，两组频段可合共提供40个同时工作通道 产品。
型号中最后的频段代号，可显示该设备已制定于那一频段。为避免混
乱，本说明书中的内容只以基本的型号说明，而不会展示频段代号。
请注意在多系统应用时，对于每一个所需要的信号，必须有一个发射
机
—
接收机组合(每部接收机应与一部发射机配合工作)，并设定到
一个单独的频率上工作。由于一些无线频率接近或位于UHF电 视 频 段
内，在特定的地区只有特定的频率可用，并且，只有某些频率可以与
其它UHF仪器靠在一起工作。
所使 用 的 手 持 话 筒，均 使 用 高 质 量 的Artist Elite系 列 收 音 头，提 供 更 高
表现的无线话筒系统，以达到我们的最终设计目标
—
无限地伸延声
音系统的表现。
可把多台接收机以附带的连接电缆连接使用，作为中央监控。而
AEW-R5200接收机更设有网路端子，可经由内联网或互联网以电脑作
远程中央监控。
接 收 系 统 设 有 智 能 扫 描 功 能IntelliScan™，在多系统应用时，能非常简
单地自动编排所使用的通道，扫描及选择可供使用的频率，避免频率
重覆及相互干扰的情况。
系统安装：
为使设备运行达到最佳状态及减少反射，接收机距离地面的高度要高于
1米，距离墙壁或金属表面至少1米。
并保持天 线远离噪声源，例如：数
字设备、 电视机、汽车和霓虹灯，
同时也要远离大面积金属物体。
接收机放置的地方至发射机常用
的地点之间，应尽可能减少障碍
物。视线内为最佳。 两个发射当
机同时使用的时候，发射机与接
收机的间距要至少2米。
连接：
1. 接收机背板上设有两类音频 出端子，分别为卡农插座输 (25mV -话筒电平)及
6.3mm插 座 (50mV-乐器电平 使用有屏蔽的音频线连接 混音器：如果混音器)。 到
输 入 端 子 为X L R 卡农平衡 入，则以接收机背板的输 X L R卡 农 平 衡 出 端 子 ， 以输
屏蔽音频线连接；如果混音器的 入端子是输 6 . 3 m m的插座，则从接收机背板的
6.3 m m输 。出端子以屏蔽音频线连接到混音器，该两组输出均可同时使用
2. 将两根天线插在接收机 的两个天线插座，并以后 ‘V ’型角度放置 另外，可使用。
延长电缆把天线伸延到远处安装，或配套天线分配器使用。有关资料请与您的
业务员联系。
3. 把电源接驳到接收机的电源 入插座。输
前面板天线：
1. AEW-R4100 在设计上是可把天线端子转接到前面板上，但由于需要打开接收机的
外壳及接触到电源电路，这里并不会说明有关的步骤，有关需要请联系业务员或维
修中心。
2. AEW-R5200 的机架上设有BNC转接头安装孔，及一对BNC-BNC伸延线，可把天
线端子转接到前面板上。
先把两个BNC转接头的螺姆除下，再分别把转接头安装到机架上安装孔中，注意安
装孔中的平直位置需配合BNC转接头的平直部份，再把两个BNC 转接头的螺姆锁
紧。
分别把两条BNC-BNC伸延线的一端连接到后面板的”A”和”B”天线端子，再把另一
端连接到机架上的BNC转接头上，注意必须旋紧所有BNC 插头。
耳机端子：
1. 接收机上设有耳机监听输出及音量控制旋钮，前面板上的6.3mm端子为立体声耳机
输出，而音量控制只能调节耳机的音量。
2. AEW-R5200接收机上并设有耳机选择键，按下音量控制旋钮可选择监听通道1或
通道2的输出，并可在显示灯观察所监听的通道选择。
供电端子：
1. 接收机内配置开关式供电系统，能自动适应操作在100~240V-50/60Hz交流电 源
上，供电端子为标准IEC插座，请使用标准的IEC电源线。
2. AEW- R5200接收机上设有并联供电输出，可把多台AEW-R 520 0接收机串连供
电，单化供电连接。供电输出端子同样为标准IEC插座，请使用附带的IEC电源串
连线。
串接端子(Link)
：
接收机设有串接输入及输出端子，可把两台或以上的AEW-R4100及AEW-R5200
接收机串接操作，最多可同时操作21通 道接收(视乎使用频段)。以智能扫描功能
IntelliScan™，能简单地编排所使用的通道，自动扫描及选择可使用的频率。
AEW-R4100可使用附带的连接线串接到AEW-R5200
接收机中，再以AEW-R5200
上的网路端子连接到电脑中，作远程中央监控。AEW-5000系统附带了操作软件光
碟，供安装使用。

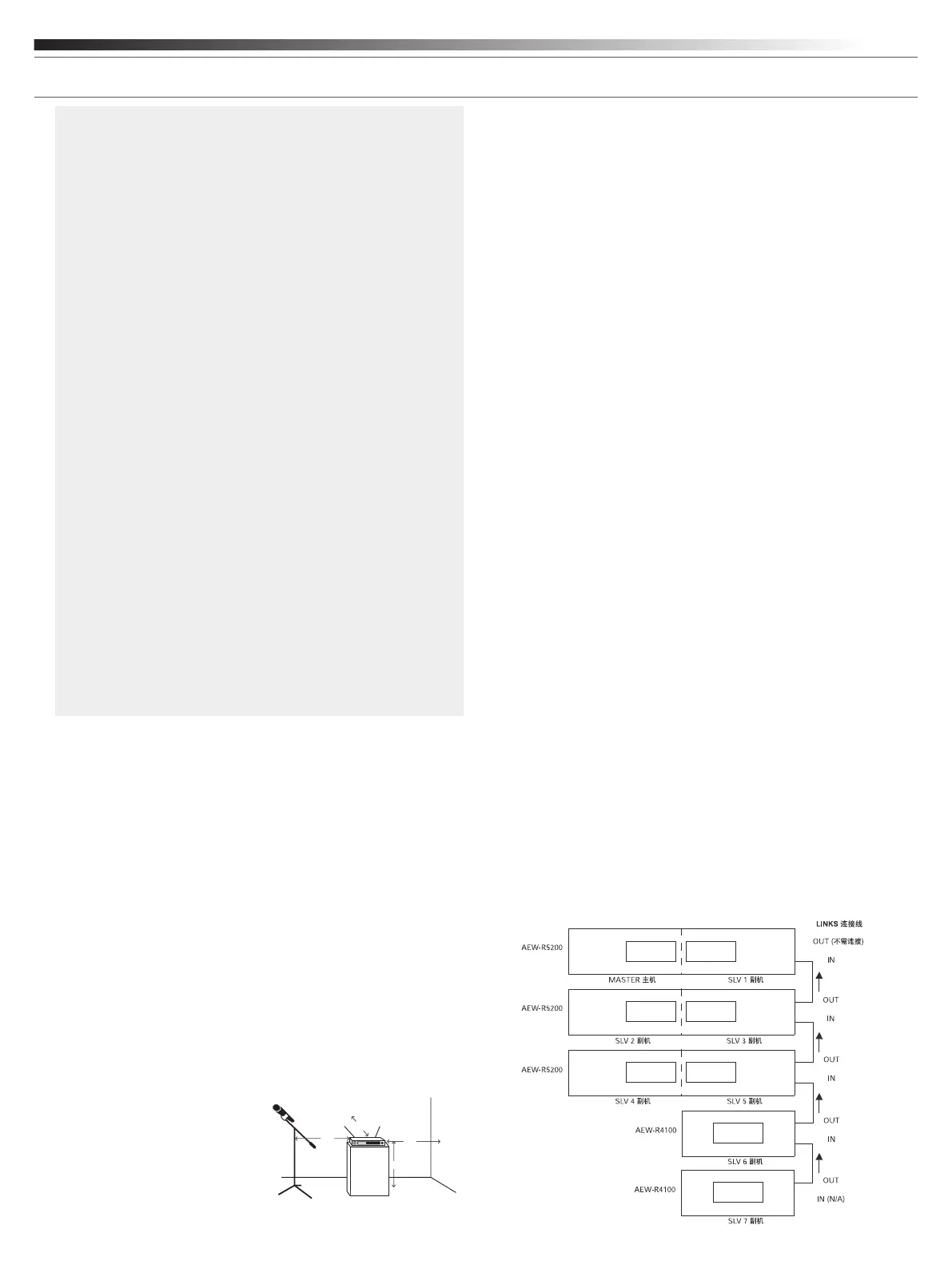

接收机在串接时需要以附带的连接线串接(图2)，并按以下步骤安装：
1. 首先需决定主机"Master"位置，把连接线接到"Link In"
端子。
(于AEW-R5200中，通道1会预设为主机"Master"，通道2为副机"Slave")
2. 把连接线另一端接到下一台接收机的"Link Out"端子。
3. 再把第二条连接线接到第二台接收机的"Link In"端子。
4. 把第二条连接线另一端接到第三台接收机的"Link Out"端子。
5. 如此类推，把所需要的接收系统 一连接起来。逐
在连接安装时，以最后一台接收机副机开始，反过来连接到主机，工序及效率上会
较好。并应先把AEW-R5200接收机放到前方主机位置，而把AEW-R4100
接收机放
到后方副机位置。
图1
1米1米
1米
1米
本 设备 遵 守 FC C 第1 5 部分关于无线电方面的标准。使用本设备不会产
生有害影响。
本设 备 遵 守 INDUSTRY CANADA R.S.S.210 标准。请遵照如下情况使
用：1 ) 本设 备不会 产 生 有 害 影 响。2 )本 设 备 会接收 到 一 些 可 能 会导致
干扰性操作发生的相关干扰。
注意 ： 请不要试图打开接收机外壳，此可能引起触电。内部并没有供
使用者设置或维修的部份，如有需要可向鐵三角授权的维修人员查
询。
· 。请勿把电池抛入火中，或放置在阳光直晒等一些很热的地方
·为了防止失火或电击，请不要把设备暴露在雨天或潮湿的地方。
·为了防止失火，请不要把任何明火源(例如已点着的蜡烛)放置在设
备上。
·为了防止 失 火 ， 请 不 要把报纸 、 桌 布 、 窗帘等遮 盖 设 备 的 散 热通气
口。
·请勿把设备淋湿或溅湿。
·请勿把诸如花瓶之类盛放液体的物件放在设备上面。
·请勿把设备安装在狭窄的空间内，诸如书柜之类。
·设备安装尽可能靠近交流电源，这样你可以随时轻易获取A C 适 配
器。在紧急情况下，亦可快速中断电源。
·请根据当 地 法 规 采 取 环保的方 式 处 理 有 关电池， 切 勿 把 电 池 抛入火
中或垃圾焚烧装置内。
为了确保质量并遵守联邦法规，接收机与发射机内电路已做精确调
教。 请 不 要 试 图 打开接 收 机 或 发 射 机。这 样 有 可 能 会 导致售 后 保 修 失
效， 甚 至 设 备 工 作不正 常 。 非 鐵 三 角授权 人 员 对 产 品 进行改 装 ， 会 导
致授权操作无效。
对于体内植有电子心脏起搏器或AICD
装置的人应注意以下事项：
任何 射 频 信 号 都 有可能 会 干 扰 这 类 植入仪 器 的 正 常 功 能。所 有 无 线 话
筒都配有低功率发射机(小于0.05瓦输出)，一般不会引发严重问题，
尤其 是 与 这 类 植 入仪器 之 间 的 距 离 超过几 英 寸 时 。 当 然，无 线 话 筒 腰
包发 射 机 一 般 都 会紧贴 着 身 体 ， 我 们建议 把 它 系 在 皮 带上， 这 要 比 把
它放 在 衬 衫 口 袋 里更不 容 易 贴 近 这 类植入 仪 器 。 一 旦 射频发 射 机 关 闭
后即 不 会 对 这 类 医疗仪 器 产 生 任 何 影响。 如 果 在 使 用 中或与 其 他 射 频
设备一同使用时出现问题，请联系你的医生或医疗设备供应商。
有关射频干扰
请注 意 无 线 话 筒 频率与 其 他 广 播 频 率所共 享 。 根 据 美 联邦通 讯 委 员 会
规定 ， “ 在 同 一 频段内 ， 如 受 到 其 他授权 频 率 的 干 扰 ，则不 会 保 护 无
线话筒频率。”
如果 干 扰 到 官 方 或非官 方 正 常 使 用 的话， 必 须 关 闭 无 线话筒 。 如 果 你
在选 频 或 操 作 中 需要帮 助 的 话 ， 请 联系当 地 经 销 商 或 鐵三角 公 司 。 更
多无线话筒资讯请参考www.audio-technica.com。
图2
