Oldal 1/20

MATAMP-2240

2 ZONE MATRIX MENGVERSTERKER

AMPLIFICATEUR MATRICIEL 2 ZONES

2 ZONE MATRIX MIXING AMPLIFIER

2-ZONEN-MATRIX-MISCHVERSTÄRKER

MIC-2240

EXTERNE MICROFOON

MICROPHONE À DISTANCE

REMOTE MICROPHONE

FERNMIKROFON

WP-2240

MUURPANEEL

PANNEAU MURAL

WALL PANEL

WANDPANEL

MATAMP-2240 / MIC-2240 / WP-2240

3. WAT ZIT ER IN DE DOOS

4. FUNCTIES

5. INTERFACE

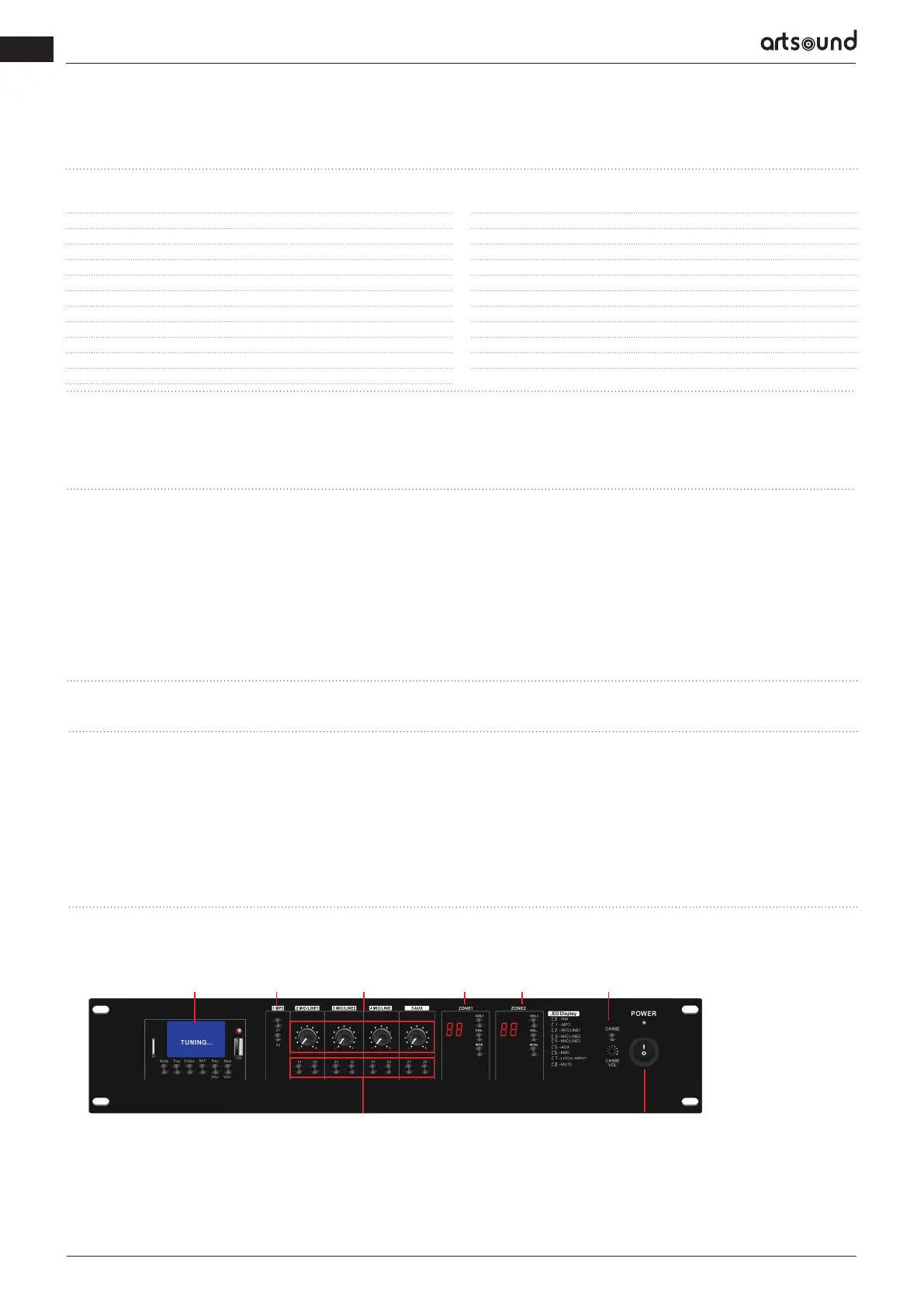

5.1 VOORPANEEL (FIG. 1)

1. Mp3/FM/Bluetooth multimediaspeler module

2. Zone 1-2 outputinstellingen

3. Aux en Micro 2-4 demper uitgang

4. Volumecontrole Zone 1

5. Volumecontrole Zone 2

6. Knop geluidssignaal en volumebeperking geluidssignaal

7. Stroom aan/uit lampje

8. Uitgangskeuzeschakelaar voor zone 1 of zone 2

9. AAN/UIT-stroomschakelaar

Hoofdeenheid / Handleiding / Antenne / Stroomkabel / Afstandsbediening

• 2-zone geluidmengversterker voor werkstation of 19" rackmontage

• 2-zone mengversterker met geïntegreerde mediaspeler, USB/SD/DAB+/FM/ &

Bluetooth

• Uitgangsvermogen 2×240W

• Afzonderlijke 2-zone 100V & 8-16Ω luidsprekeruitgang

• Elke ingang heeft een zone 1 of zone 2 uitgangskeuzeschakelaar op het voorpaneel.

• Elk zone-uitgang heeft een volume +, volume- en monocontrole op het voorpaneel.

• 3 x micro/lijningangen, 1 x RCA lijningang, 1 x RCA EMC-ingang en 1 x mute-ingang

• Combo micro/lijningangen1-3 met schakelbare +48V fantoomvoeding

• Met externe mute-ingang voor noodgevallen

• Ingangsprioriteitsniveau van boven naar onder: Mute, EMC, Mic1 en externe

omroepmicrofoon en andere inputs.

• Elke versterker ondersteunt tot 8x MIC-2240 externe microfoonunits voor 2 zones

via CAT6 kabel.

• Elke versterker ondersteunt tot 2x WP-2240 externe controlepaneelunits of 2

zones via CAT6 kabel.

• Bescherming tegen kortsluiting, insnijdingen, overbelasting en hoge temperaturen.

De MATAMP-2240 is een professionele 2 zone 100V matrix mengversterker in

een 19" 2U behuizing. De MATAMP-2240 is ontworpen voor installatie in een 19"

rack of voor gebruik op een tafel. Hij is ideaal voor professionele PA-systemen en

commerciële audio-oplossingen, omdat hij ontworpen is met 2-zone luidsprekeruit-

gangen die 100V & 8-16Ω ondersteunen. De MATAMP-2240 omvat twee 100V & 8 Ω

versterkers in één unit en kan dus gebruikt worden als een stereo mengversterker

of als 2-zone commerciële mengversterker. De mengversterker bevat een USB/

SD/DAB+/FM/ & Bluetooth mediaspeler, met 3 schakelbare microfoon/lijningangen

met selecteerbare fantoomvoeding, een lijningang, een EMC-ingang, 6 MIC-2240

2-zone externe omroepmicrofoon-ingangen (verkrijgbaar als optie) en 6 WP-2240

externe paneelingangen (verkrijgbaar als optie) en een mute-ingang. Een master

geluidssignaal met volumeregeling kan gebruikt worden om oproepen en waar-

schuwingen te pagen. De 2-zone mengversterker is ontworpen voor commerciële

audiosystemen in meerdere ruimtes die verschillende audiobronnen en meerdere

paging-microfoons vereisen. Daarnaast kunnen tot 8 externe microfoonunits (MIC-

2240) en 2 2-zone externe controlepaneel-units (WP-2240) verbonden worden

met de MATAMP-2240 met behulp van een CAT5- of CAT6-kabel. De mute-ingang

kan opgenomen worden in het brandalarmsysteem of een ander systeem van een

derde partij. De versterker is ontworpen met een volledige bescherming, waaronder

kortsluiting, doorsnijden, overbelasting en hoge temperatuur.

• Om brand of elektrische schokken te voorkomen, mag u dit apparaat niet aan

regen of vocht blootstellen.

• Repareer zelf geen onderdelen in het apparaat, maar laat alle reparaties over aan

deskundig servicepersoneel.

• Zolang het netsnoer van het apparaat op een wandcontactdoos is aangesloten,

staat het apparaat onder spanning, zelfs als het apparaat is uitgeschakeld.

• Bedien het apparaat niet langdurig als het geluid vervormd is.

• Blokkeer de ventilatieopeningen van het apparaat niet.

Bedankt om onze MATAMP-2240 matrix mengversterker aan te kopen. We hopen dat je er nog vele jaren luisterplezier

aan zult beleven. Lees deze instructies aandachtig door en bewaar deze handleiding voor toekomstig gebruik.

Bezoek onze websites voor updates van deze handleiding: www.artsound.be

GEBRUIKERSHANDLEIDING

MATAMP-2240

1. waarschuwingen en veiligheid 2

2. beschrijving 2

3. wat zit er in de doos 2

4. functies 2

5. interface 2

6. werking 3

6.1. Aansluiting en conﬁ guratie 3

6.2. DIP-schakelaars 3

6.3. prioriteit- en noodgevallenactivering 3

6.4. signaalingangen en -uitgangen

6.5. 100V lijnsystemen

6.6. lage impedantiesystemen 3

6.7. betekenis van het LED-scherm 4

6.8. geïntegreerde multisource audiospeler 4

6.9. werking Bluetooth 4

6.10. gebruik van DAB+ 4

6.11. FM-tuner 4

6.12. USB/SD drive 4

7. technische speciﬁ caties 4

MIC2240 EXTERNE MICROFOON 5

WP2240 MUURPANEEL 5

3 4 5 6

INHOUDSOPGAVE

1. WAARSCHUWINGEN EN VEILIGHEID

2. BESCHRIJVING

MATAMP-2240 / MIC-2240 / WP-2240

6.5. 100V LIJNSYSTEMEN

Sluit voor 100V luidsprekers de uitgang van de geselecteerde zone aan op de

eerste luidspreker in de zone, met behulp van een dubbel geïsoleerde luidspre-

kerkabel, met een nominaal vermogen dat volstaat om de gehele output van de

versterker te ondersteunen.

Sluit de "100V" uitgangsterminal van de geselecteerde zone aan op de positieve(+)

aansluiting van de luidspreker en de "COM" uitgang op de negatieve (-) aanslui-

ting van de luidspreker. Verbind de andere luidsprekers in parallel met de eerste

luidspreker, waarbij alle positieve terminals op elkaar aangesloten zijn en alle

negatieve terminals op elkaar aangesloten zijn, zoals hieronder weergegeven.

Een 100V line array luidsprekersysteem kan verschillende op elkaar aangesloten

luidsprekers bevatten. De bepalende factor voor hoeveel luidsprekers gebruikt

kunnen worden op een enkele versterker is het nominale vermogen. In de meeste

gevallen is het aan te raden om zoveel luidsprekers als nodig aan te sluiten met

een gecombineerd nominaal vermogen van niet meer dan 80% van het nominale

vermogen van de versterker. De terminals van een luidspreker van 100V worden

aangesloten via een transformator en, indien noodzakelijk, kan deze transformator

worden ‘afgetapt’ voor verschillende nominale vermogens. Deze aftappingen kun-

nen gebruikt worden om het vermogen (en uitgangsvolume) van elke luidspreker in

een zone aan te passen om het ideale totale systeemvermogen voor de output van

die zone te behalen.

6.6. LAGE IMPEDANTIESYSTEMEN

Anderzijds kan elke zone-uitgang van de versterker een of meerdere luidsprekers

met lage impedantie aansturen. Er is een optie voor 8-16Ω luidsprekeroutput voor

elke zone om de minimumimpedantie te bepalen. Het is van cruciaal belang om de

correcte outputterminal te selecteren als je kiest voor luidsprekers met een lage

impedantie.

Sluit voor één enkele 8Ω-luidsprekers de positieve ("+" 8-16Ω) draad aan op de (+)

luidsprekerterminal en de negatieve (-) luidsprekerdraad op de "COM"-versterker-

terminals.

In beide gevallen moet de aangesloten belasting een gecombineerde impedantie

hebben die niet lager is dan degene die aangegeven is op de terminal. Een lagere

impedantie kan onherstelbare schade aan de versterker veroorzaken.

De aangesloten luidspreker(s) moet(en) ook een vermogen hebben dat een belas-

ting toelaat tot de RMS van de zone-output. Een lager nominaal vermogen kan de

luidsprekers beschadigen.

6.7. BETEKENIS VAN HET LED-SCHERM

[ﬁ g 1, zone 1 & 2 display]

• • C1-MP3 Module C2-MIC1 / Lijn 1

• • C3-MIC2 / Lijn 2 C4-MIC3 / Lijn 3

• • C5-AUX C6-EMC

• •C7-Lokale ingang C8-Mute

5.2 ACHTERPANEEL (FIG. 2)

1. AC-stopcontact met verwijderbare zekering

2. Zone1-2 100V output (- & + terminals)

3. Zone1-2 output 8-16 Ohm (COM & 8-16Ohm)

4. Lijnuitgang

5. Monitoruitgang

6. EMC-ingang voor brandalarmsysteem met prioriteit behalve MUTE-ingang (11)

7. Stereolijn en Aux-ingang

8. Micro/lijn COMBO-ingang en XLR plus 6.3mm jack-ingang.

9. 2 PIN dipswitch. micro/lijn-schakelaar +48V fantoom

10. RJ45-poorten voor microfoonconsole en muurplaat

11. Mute-ingang, open circuit om mute met hoogste prioriteit te activeren en

gesloten circuit om de versterker opnieuw in de normale bedrijfsstatus te

zetten.

12. DAB+/FM antenneaansluiting

13. Mic2-4 & Au-ingang bas en treble versterkingsregeling (ingebouwd).

1 2 3

4 5

6 7 8 9 10 10

6. WERKING

6.1. AANSLUITING EN CONFIGURATIE

Sluit de IEC-aansluiting achteraan aan op netstroom met behulp van de mee-

geleverde stroomkabel (of een gelijkwaardig goedgekeurd type) terwijl de

MATAMP-2240 uitgeschakeld is. Zorg ervoor dat het voltage en de luidsprekeraan-

sluitingen correct zijn, schakel vervolgens de stroom in.

De AM-2 versterker heeft 5 ingangskanalen en een geïntegreerde multisource

audiospeler.

Microfooningangen 1, 2 en 3 zijn ontworpen voor microfoons of bronnen op

lijnniveau (zoals een CD/MP3-speler of mengpaneeluitgang) via gecombineerde

aansluitingen op het achterpaneel. Deze zijn DIP-schakelbaar. Ze kunnen werken

met XLR of 6.3 mm-stekkers voor gebalanceerde of ongebalanceerde signalen.

6.2. DIP-SCHAKELAARS

Micro/Lijningangen 1, 2 en 3 hebben 2 DIP-schakelaars op het achterpaneel om

het ingangsniveau aan te passen en/of +48 W fantoomvoeding te activeren voor

gebruik met condensatormicrofoons.

Stel het niveau correct in a ankelijk van het type aangesloten ingangsbron

(microfoon of lijn).

Als de bron verbonden is met een condensatormicrofoon die fantoomvoeding nodig

heeft, zorg er dan voor dat fantoomvoeding geactiveerd is voor dit kanaal.

Zorg ervoor dat je deze DIP-schakelaarinstellingen uitvoert terwijl de versterker

uitgeschakeld is. Als je wijzigingen maakt terwijl de versterker ingeschakeld is,

bestaat er een risico op luide knallen in het systeem en schade aan de luidsprekers.

6.3. PRIORITEIT- EN NOODGEVALLENACTIVERING

1. Mute input. Open circuit om de mute met de hoogste prioriteit te activeren en

gesloten circuit om de versterker opnieuw in de normale bedrijfsstatus te zetten.

2. EMC-input. Dit is de EMC-audio-input met secundaire prioriteit.

3. Mic1-input

4. Compatibel met bureau omproepmicrofoon

6.4. SIGNAALINGANGEN EN -UITGANGEN

Sluit microfoons of lijnsignalen aan op Micro/Lijningangen 1, 2 en 3 met signaalka-

bels van goede kwaliteit. Een bron van stereo- of mono lijnniveau kan aangesloten

worden op de AUX Kanaal 4-ingang op 2 RCA-connectoren.

Om de uitgang van een zone te controleren, kan een toewijsbare monitoruitgang

aangesloten worden op een hoofdtelefoon met de 6.3 mm aansluiting op het

voorpaneel of als lijnuitgang (bv. actieve luidsprekers) op de RCA-connectoren aan

de achterzijde.

Elke zone-uitgang heeft een speciﬁ eke RCA signaaluitgang op het achterpaneel,

die aangesloten kan worden op de lijningangen van actieve luidsprekers of verster-

kers. Deze uitgangen zijn een aanvulling op de hieronder beschreven luidspreker-

uitgangen.

Op het achterpaneel is er een antenne-ingang voorzien voor aansluiting op een

buitenantenne voor DAB+/FM tuning.

Het achterpaneel is voorzien van bas en treble volumeregelaars om het geluid van

de MIC en lijninvoersignalen aan te passen.

De MATAMP-2240 heeft afzonderlijke luidsprekeruitgangen voor elke zone, aange-

sloten met grote modulaire terminalstekkers. Elke stekker kan uit het achterpaneel

verwijderd worden voor eenvoudige aansluiting van 2-zone luidsprekeruitgangen.

Elke zone-uitgang kan gebruikt worden om 100 V-line array luidsprekers of stan-

daard lage impedantie luidsprekers aan te drijven. Deze twee conﬁ guraties mogen

niet gelijktijdig gebruikt worden, het is dus belangrijk om vooraf te beslissen welke

gebruikt zal worden.

Termékspecifikációk

Márka:	Artsound
Kategória:	Vevő
Modell:	MATAMP-2240

Szüksége van segítségre?

Ha segítségre van szüksége Artsound MATAMP-2240, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók Vevő Artsound

Artsound MATAMP-2240 Útmutató

5 Január 2025

Artsound PRL-1202 Útmutató

4 Október 2024

Artsound PRL-1504 Útmutató

2 Szeptember 2024

Artsound MX-120M Útmutató

2 Szeptember 2024

Artsound MIKS6.4 Útmutató

2 Szeptember 2024

Artsound PRH-4350 Útmutató

2 Szeptember 2024

Artsound PRH-4240 Útmutató

2 Szeptember 2024

Artsound PM-2S01 Útmutató

2 Szeptember 2024

Artsound MX-60 Útmutató

2 Szeptember 2024

Artsound MX-2406M Útmutató

2 Szeptember 2024

Útmutatók Vevő

Legújabb útmutatók Vevő

Audibax Miami Útmutató

6 Január 2025

Audibax Kansas Útmutató

6 Január 2025

AudioControl Epic Four Útmutató

6 Január 2025

Audibax Zone 360 BT Útmutató

6 Január 2025

Audibax Dayton 120T BT Útmutató

6 Január 2025

Audibax Akron 2-2400 Útmutató

6 Január 2025

Audibax Dayton 600 Útmutató

6 Január 2025

Audibax Flint Kit Útmutató

6 Január 2025

Audibax PA4250T Útmutató

6 Január 2025

Audibax PA4500T Útmutató

6 Január 2025
