V- & V- 122 242
DUAL ZONE 100V MIXER AMPLIFIERS WITH MEDIA PLAYER
Item ref: 1UK, 953.252UK 953.25
User Manual
Version 1.0
Caution: Please read this manual carefully before operating
Damage caused by misuse is not covered by the warranty
953. 1UK, 953.252UK User Manual 25
Introduction
Thank you for choosing the Adastra V-series dual zone 100V mixer-amplifier as part of your public address system. This unit is
designed to offer high quality, dependable service for mobile and installed systems. Please read this manual fully and follow the
instructions to achieve the best results with your new purchase and to avoid damage through misuse.
SAFETY SYMBOL AND MESSAGE CONVENTIONS
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS
RISQUE DE CHOC ELECTRIQUE NE PAS
OUVRIR
This symbol indicates that dangerous voltage constituting a risk of electric shock is
present within this unit
This symbol indicates that there are important operating and maintenance
instructions in the literature accompanying this unit.
SAFETY NOTICE
1. Prior to use, read through this manual
2. Keep the manual in good condition
3. Pay attention to safety warnings
4. Observe all operating requirements
5. Do not use the device near water or wet areas
6. For cleaning, only use a lint-free, dry cloth
7. Install according to the specifications
8. Place away from heat sources or heating appliances
9. Use mains lead provided and avoid damage to cable or connectors
10. Unplug power from mains during stormy weather or if unused for long periods
11. In case of malfunction, water ingress or other damage, consult qualified service personnel
12. Do not place in damp areas or near liquids or moisture. Do not spill liquids on the housing
13. Please pay attention to warning symbols during transit and placement
14. Terminals marked with the symbol are HA DOUS LIVE and should only be connected by qualified personnel ZAR
15. Ensure that the apparatus is connected to a mains socket with a protective EARTH connection
16. Ensure correct operation of the mains switch
Warning
To prevent the risk of fire or electric shock, do not expose any components to rain or moisture.
If liquids are spilled on the casing, stop using immediately, allow unit to dry out and have checked by qualified personnel before
further use. Avoid impact, extreme pressure or heavy vibration to the case
No user serviceable parts inside Do not open the case refer all servicing to qualified service personnel. – –
Safety
• Check for correct mains voltage and condition of IEC lead before connecting to power outlet
• Use double insulated speaker wire with adequate current rating for 100V speaker connections
• Do not use 4 , 100V terminals at the same time (choose only one output) Ω 8Ω or
• Do not connect 4 to the 4 or s Ωor 8Ω speakers to the 100V terminal or 100V speakers Ω 8Ω terminal
• Do not allow any foreign objects to enter the case or through the ventilation grilles.
Placement
• For rack-mounting, ensure adequate support for the weight of the amplifier
• Ensure adequate air-flow and do not cover cooling vents at the front and rear of the amplifier
• Ensure adequate access to controls and connections
Cleaning
• Use a soft cloth with a neutral detergent to clean the casing as required
• Use a vacuum cleaner to clear ventilation grilles of any dust or debris build-ups
• Do not use strong solvents for cleaning the unit
953. 1UK, 953.252UK User Manual 25

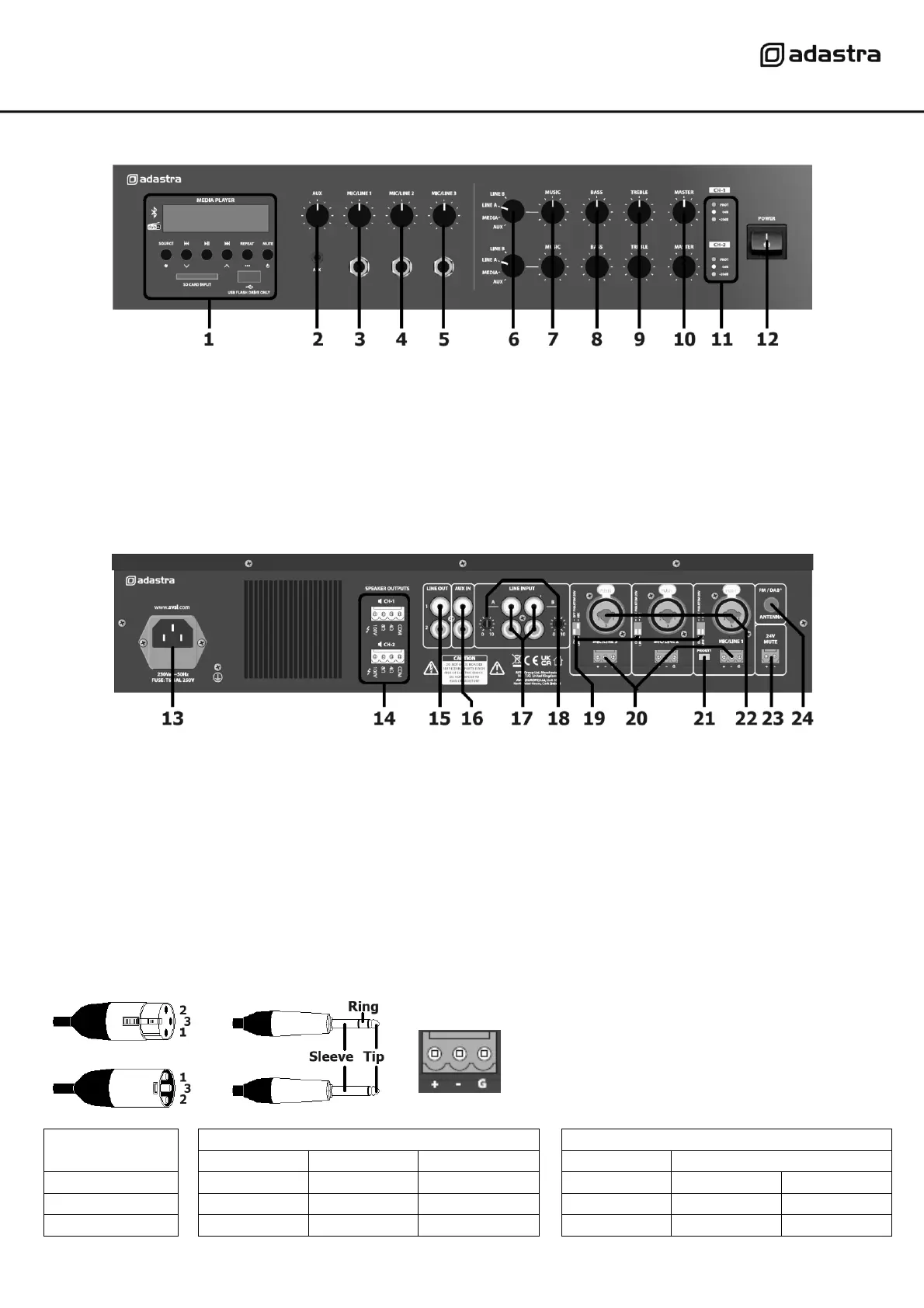

Front panel
Rear panel
Connection and setup
V-series mixer-amps have 3 main MIC/LINE inputs, which can be connected from the front 6.3mm jack inputs
(3, 4, 5) or via XLR, 6.3mm jack or screw terminal at the rear (20, 22), offering comprehensive input options.
Screw terminal inputs (20) are Euroblock plug-in type and can be removed for convenience during connection.
When using condenser mics that require
phantom power, use balanced wiring via the
XLR or screw terminals.
Connector
Balanced wiring
Unbalanced wiri ng
+
-
Ground
+
Ground
XLR
Pin 2
Pin 3
Pin 1
Pin 2
Pin 3
Pin 1
6.3mm
Tip
Ring
Sleeve
Tip
Ring
Sleeve
Screw terminal
+
-
G
+
-
G
1.
Media player section
7.
MUSIC Level controls (CH1 and CH2)
2.
AUX input (3.5mm) and level control
8.
BASS EQ controls (CH1 and CH2)
3.
MIC/LINE 1 input (6.3mm) and level control
9.
TREBLE EQ controls (CH1 and CH2)
4.
MIC/LINE 2 input (6.3mm) and level control
10.
MASTER Level controls (CH1 and CH2)
5.
MIC/LINE 3 input (6.3mm) and level control
11.
Output status LEDs
6.
Music input source selectors (CH1 and CH2)
12.
POWER on/off switch
13.
IEC mains inlet & fuse holder
19.
MIC/LINE 1, 2, 3 DIP switches
14.
Speaker connection terminals
20.
MIC/LINE 1, 2, screw terminal inputs 3
15.
LINE OUT connectors (RCA)
21.
PRIORITY switch for MIC/LINE 1 input
16.
AUX input (RCA parallel with front 3.5mm jack)
22.
MIC/LINE 1, 2, XLR/jack inputs 3
17.
LINE A & LINE B inputs (RCA)
23.
24V mute screw terminals
18.
LINE A & LINE level trim controls B
24.
FM/DAB+ ANTENNA connection (F-type)
