Congratulations on your purchase of a VDO Cycle Computer. To enjoy the full potential of your computer and beneﬁt from all the

technical features, we recommend you thoroughly study this manual. You will ﬁnd crucial hints for its operation as well as many

more tips. We wish you many enjoyable rides and trips on your bike with your VDO cycle computer.

Please check the packaging before starting the installation to ensure the contents are complete.

1. Button Function

RIGHT BUTTON ( ) In Cycling Mode: Use this button to progress through the MODE-Button

TRP, TOT, TRPTM, AVG, MAX, CLK screens.

In SET-Mode: Use this key to adjust values within the Set-up screen

LEFT BUTTON (SET-Button) Use this button to access the set-up screens for Wheelsize, Clock and Odometer.

In SET-Mode: Selection of digit to be changed

2. Computer Functions

ACTUAL SPEED ( ) Actual Speed is permanently shown on the display, up to 120 KMH (75 MPH) with KMH/MPH

an accuracy of 0.1 digits.

SPEED-COMPARISON ( ) Does a comparison of Actual to Average Speed.st

Is shown on right side by “Speed-Arrows”

(s) = actual speed higher than average speed

(st) = actual speed same as average speed

(t)= actual speed lower than average speed

TRIP DISTANCE ( ) Shows Trip Distance of actual ride, up to 999. 99 KM or M. At overﬂow of 999.99 TRP

counting re-starts at 000.00. Values for TRPTM, AVG and MAX will simultaneously

be reset to Zero.

AUTOMATIC TIMER ( ) Shows Ride Time of actual trip. Automatic Start/Stop. TRPTM

Counts up to 9:59:59 (h:mm:ss)

At overﬂow of 9:59:59 re-starts counting from 0:00:00.

Simultaneously values for TRPTM, AVG and MAX will be reset to Zero.

AVERAGE SPEED (AVG) Shows Average Speed of actual trip. Value is calculated based on TRPTM and

TRP-data.

MAXIMUM SPEED ( ) Shows Maximum Speed of actual trip, up to 120 KMH (75MPH)MAX

CLOCK ( ) Shows actual time in 24-hour-format.CLK

TOTAL DISTANCE ODOMETER ( ) Shows accumulated Total Trip Distance data of all individual trips. Counts up to TOT

99999 KM or M. Value is re-settable after change of battery.

SLEEP MODE To prolong battery life, the A8 will automatically enter „sleep“ mode after 3

minutes of non-use. Only the Clock is shown. The computer will automatically

restart as soon as it receives input from the speed sensor, or when any button is

pressed.

3. Reset of computer

3.1 RESET OF ACTUAL TRIP DATA

To Reset actual trip data TRP, TRPTM, AVG, MAX press SET plus MODE-button simultaneously for 3 sec.

3.2 RESET OF COMPUTER TO FACTORY-SETTINGS

To Reset the computer to default factory settings, use a pencil and press the “AC”-button on underside of the computer.

ATTENTION: This action will delete all your data and all your settings for wheelsize, CLK, TOT will be reset to factory settings.

4. Mounting and Settings

4.1 INSTALLATION OF BATTERY IN COMPUTER

To prolong battery life, the A8 will come without the battery being installed. The VDO A8 needs a battery 3V-Type CR 2032.

Batteries are available at your dealer (VDO-part no.#1013). Battery life time is around 12 months at normal use.

Watch Out: In case of malfunction please check the battery ﬁrst before you start a warranty complaint.

STEP 1 Remove the battery door with a suitable coin

STEP 2 Place the battery in the battery chamber. PLUS+-pole visible. Be careful when installing the

battery not to damage the battery contact.

STEP 3 Reinstall the battery cap, making sure that the rubber O-ring does not get pinched or distorted.

WATCH OUT: If O-ring gets pinched or distorted, this will compromise the unit’s watertight seal.

STEP 4 Tighten the battery door ﬁrmly with a suitable coin.

IMPORTANT: During battery replacement all data and all settings will be stored for around 20 seconds.

To save your data, replace the battery within that 20 seconds, otherwise all settings for Wheelsize, Clock and

Odometer need to be re-done.

Tip: Buy replacement battery in time. To save your data and settings replace the battery in time. Before replacing the battery we

recommend to take note of your Wheelsize Setting and Odometer-data.

Watch Out: If for some reason the screen is blank or shows an irregular display after a battery change, press the AC button on

the backside of the computer. This action will delete all data and all settings and requires new settings of Wheelsize, Clock and

Odometer.

5. Programming of computer

To show Speed and calculate Trip Distance and the other data, your VDO A8 needs the precise wheelsize = wheel circumference

(in mm or inch) of your bike.

5.1 HOW TO DETERMINE YOUR WHEELSIZE:

The wheelsize setting can be done with an accuracy of 1 mm or 0.1 inch.

The table below shows the most common tire sizes and the related wheelsize-data in mm and inch.

This data not necessarily corresponds with the correct data of your bike.

If your Tyre Size is not shown in the Table, you can ﬁnd your correct wheelsize as explained below:

STEP 1 Stand your bicycle upright. With your tyre inﬂated to its proper pressure, rotate your front wheel so that the valve

is located at the bottom (6 o’clock position). Make a mark on the ﬂoor to indicate the valve location.

STEP 2 Roll the bicycle forward in a straight line for one complete wheel revolution, until the valve is again at the bottom.

Make a mark on the ﬂoor to indicate this valve location.

STEP 3 Measure the distance between the marks in millimetres or inches (1 inch = 25.4mm). This value is your wheel

size = wheel circumference.

5.2 SELECTION OF KMH OR MPH-READING

The VDO A8 can show speed and all related data either in or Miles. You can switch at any time from to -reading km km m

and vice versa. All data TRP, AVG, MAX, TOT will automatically be re-calculated.

STEP 1 Get TRP in display, press and hold SET-button for 3 sec.

STEP 2 or are ﬂashing. Use MODE-button to select or -reading.km m km m

STEP 3 Press SET-button to conﬁrm above selection. The A8 will now show the set-mode for the wheelsize = wheel

circumference.

5.3 PROGRAMMING THE WHEELSIZE

After pressing SET-button to conﬁrm or selection, the A8 will now show the set-mode for the wheelsize = wheel circum-km m

ference.

Factory settings for wheelsize are 2155 mm for -reading and 84,84 inch for -reading.km m

Attention: For -reading the wheelsize needs to be set in mm, for -reading the wheelsize needs to be set in inches.km m

STEP 1 Change the ﬂashing wheelsize-digit to requested value by pressing the MODE-button.

STEP 2 Press SET-button to conﬁrm this setting and move to next digit.

STEP 3 Repeat Step 1 and Step 2 until all digits have been set to your wheelsize.

STEP 4 Press and Hold SET-button for 3 sec. to ﬁnish Wheelsize-Setting and return to TRP-display.

5.4 CLOCK SETTING

Your VDO A8 shows actual time in 24:00 (hh:mm) format.

STEP 1 Get CLK into display. Press and Hold SET-button for 3 sec. The Clock SET-Mode will be shown in

display.

STEP 2 Use the MODE-button to change the ﬂashing hour-digits. Hold MODE-button for fast setting.

Conﬁrm your settings by pressing the SET-button. This conﬁrmation will also change to Minute-setting.

STEP 3 Use the MODE-button to change the ﬂashing Minute- digits. Hold MODE-button for fast setting.

STEP 4 Press and hold SET-button for 3 sec. to ﬁnish Clock-Setting and return to CLK-display.

5.5 PROGRAMMING OF ODOMETER

The total distance counter TOT can be programmed anytime, for example after a change of battery or to enter the TOT data of your

old computer into your new A8.

STEP 1 Get TOT into display, press and Hold SET-button for 3 sec. The TOT-Set-Mode will be shown in

display.

STEP 2 Press MODE-button to change the ﬂashing digit to requested value.

Conﬁrm this setting by pressing the SET-button and simultaneously change to next digit (ﬂashing).

STEP 3 Repeat STEP 1 and STEP 2 until all digits have been set to requested value.

STEP 4 Press and Hold SET-button for 3 sec. to ﬁnish TOT-setting and return to TOT-display.

6. Mounting

6.1 MOUNTING OF MAGNET AND SENSOR

Important! Watch Out when mounting!

The distance between Sensor and magnet should be 1 to 5 mm.

STEP 1 Loosely mount Sensor on the front fork using the zip ties, so that you can still make ﬁnal adjustments.

Mounting on right or left side of the fork is possible.

STEP 2 Loosely mount the magnet at the spoke, so that you still can do ﬁnal adjustments.

The magnet must point towards the sensor-marking on the Sensor.

STEP 3 Make ﬁnal adjustments of the magnet towards the Sensor-marking, ensure the distance between the magnet and

the sensor marking is 1 to 5 mm. To get that distance also adjust the Sensor towards the magnet.

STEP 4 To ﬁnally ﬁx the Sensor. Pull zip-ties tight. Cut off remaining zip-tie-parts.

STEP 5 To ﬁnally ﬁx the magnet. Press the magnet-shell until the magnet is securely ﬁxed at the spoke.

STEP 6 Keep the wire neat by winding it around the fork and along the brake-cable upwards to the handlebar.

CHECK: During mounting move the handlebar and check the suspension-travel (in case of a suspension fork) to

make sure the wire is not overstretched and may be ripped off while riding.

6.2 MOUNTING OF BRACKET

STEP 1 Decide if you want to mount the bracket on handlebar or on stem.

STEP 2 Depending on your decision you may need to turn the foot of the bracket by 90 °.

Remove the 2 screws, turn the foot of the bracket to adjust for either handlebar or stem-mounting.

STEP 3 Fix the foot of the bracket with the 2 screws. Do not overstress the screws.

STEP 4 Fix the bracket to either the handlebar or the stem by using 2 zip-ties.

Cut off the remaining zip-tie-parts.

6.3 HEAD UNIT INSTALLATION

Place the computer into the bracket ( 10-o’clock-position) and turn clockwise until you feel a click and have

reached 12 o’clock position.

Watch Out: Make sure the computer is properly placed into the bracket and is turned clockwise until you feel the “Click”.

To remove the computer off the bracket, twist the head counter-clockwise and then lift it out of the bracket.

7. Test of Function

After installation, please check function of your VDO A8.

Lift the front wheel of your bike. Turn the front wheel. Within 2 to 4 seconds a speed reading should be in display of your VDO A8.

Otherwise re-check the magnet position and the distance of the magnet towards the Sensor-marking. Re-adjust the position and

distance and check again.

We wish you many enjoyable rides and trips on your bike with your VDO A8 cycle computer.

In case of any technical problems contact your dealer.

8. Warranty disclaimer

VDO Cycle Parts warrants your VDO-Computer for 3 years from date of purchase. This warranty covers defects in material and

workmanship. Defects on cables, senders, transmitters and mounting materials resulting from normal wear and tear, improper

care, accidents, abuse or alteration are not covered by our warranty. Opening the computer housing (except for the battery door) is

considered abuse, thus not covered by our 3 year warranty.

Please keep your sales receipt to prove that your computer is covered under the warranty in case of legitimate complaints.

In case of legitimate complaints you are entitled to have your computer either repaired or replaced with a comparable model.

Due to possible model changes, your model might have been discontinued.

In the event that you should have a complaint, please ﬁrst contact the retailer where you purchased your VDO computer.

If the retailer is unable to help, you can return your computer to:

Cycle Parts GmbH, Große Ahlmühle 33, D-76865 Rohrbach.

In case of technical queries, please contact our customer-service-hotline: +49-6349-9635-10.

Further technical information is available on our website: http://www.vdocyclecomputing.com

Technical speciﬁcations of our computers are subject to change without notice.

Instructions for end-of-life disposal treatment

This product complies with EU Directive 2002/96/EC. The symbol * on the product or on its packaging indicates

that this product may not be treated as household waste. Instead it shall be handed over to the applicable

collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of

correctly, you will help prevent potential negative consequences for the environment and human health, which

could otherwise be caused by inappropriate waste handling of this product. For more detailed information about

recycling of this product, please contact your local city ofﬁce, your household waste disposal service or the shop

where you purchased the product

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

( = TRIP)TRP

Félicitations pour l’achat de votre ordinateur pour vélo VDO. Pour tirer parti de toutes les caractéristiques techniques de votre

ordinateur, nous vous recommandons de lire attentivement ce manuel. Vous y trouverez des conseils d’utilisation indispensables

ainsi que de nombreuses astuces. Nous vous souhaitons d’agréables balades à vélo avec votre ordinateur VDO.

Vériﬁez le contenu de l’emballage avant de commencer l’installation.

1. Fonction des touches

TOUCHE DROITE (Touche-MODE) En mode roulage: Utilisez cette touche pour naviguer entre les

écrans TRP, TOT, TRPTM, AVG, MAX et CLK.

En mode réglage (mode SET): Utilisez cette touche pour régler les valeurs

(chiffres).

TOUCHE GAUCHE (Touche SET) Utilisez cette touche pour accéder aux écrans de réglage de la dimension de la

roue, de l’horloge et de l’odomètre.

En mode réglage (mode SET): Sélectionnez le chiffre à changer.

2. Fonctions informatiques

VITESSE ACTUELLE ( ) La vitesse actuelle s’afﬁche en permanence sur l’écran, jusqu’à 120 km/h (75 KMH/MPH

MPH) avec une précision de 1 chiffre après la virgule.

COMPARAISON DE LA VITESSE ( ) Comparaison automatique et permanente entre la vitesse actuelle et la vitesse st

moyenne.

S’afﬁche à droite de l’écran via les ﬂèches:

(s) = vitesse actuelle supérieure à la vitesse moyenne

(st) = vitesse actuelle égale à la vitesse moyenne

(t)= vitesse actuelle inférieure à la vitesse moyenne

DISTANCE PARCOURUE ( ) Afﬁche la distance parcourue du trajet en cours, jusqu’à 999,99 KM ou M. TRP

Au-delà de 999,99, le compteur redémarre à 000,00. Les valeurs TRPTM, AVG

et MAX sont elles aussi remises à zéro.

MINUTEUR AUTOMATIQUE ( ) Afﬁche la durée du trajet en cours. Marche/Arrêt automatique.TRPTM

Compte jusqu’à 9:59:59 (h:mm:ss) Au-delà de 9:59:59, le minuteur repart

à 0:00:00. Les valeurs TRPTM, AVG et MAX sont elles aussi remises à zéro.

VITESSE MOYENNE (AVG) Afﬁche la vitesse moyenne du trajet en cours. La valeur est calculée sur la base

des données TRPTM (durée réelle) et TRP (trajet actuellement parcouru).

VITESSE MAXIMUM ( ) Afﬁche la vitesse maximum du trajet en cours, jusqu’à 120 km/h (75 MPH).MAX

HORLOGE ( ) Afﬁche l’heure en mode 24 heures.CLK

DISTANCE TOTALE ODOMETRE ( ) Afﬁche le total cumulé de tous les trajets individuels parcourus. Compte jusqu’à TOT

99999 km ou M. La valeur peut être remise à zéro lors du remplacement de la

pile.

MODE VEILLE Pour prolonger la durée de vie de la pile, l’A8 passe automatiquement en mode

‘veille’ après 3 minutes d’inactivité. Seule l’heure est afﬁchée. L’ordinateur se

remet automatiquement en marche dès que vous recommencez à rouler ou si

vous appuyez sur n’importe quelle touche.

3. Remise a zero de l`ordinateur

3.1 REMISE A ZERO DES DONNEES ACTUELLES

Appuyez simultanément sur les touches SET et MODE pendant 3 sec. pour remettre à zéro les données actuelles TRP, TRPTM, AVG

et MAX.

3.2 REMISE A ZERO DE L’ORDINATEUR SUR LES REGLAGES PAR DEFAUT

Pour revenir aux réglages par défaut (y compris CLK, TOT et dimension de la roue), appuyez sur la touche

“AC” située en bas de l’ordinateur à l’aide d’un crayon.

ATTENTION: Cette action effacera toutes vos données et tous vos réglages concernant la dimension de la roue, CLK

et TOT seront remis à zéro.

4. Montage et mise en service

4.1 INSTALLER LA PILE DANS L’ORDINATEUR

Pour prolonger la durée de vie de la pile, l’A8 est fourni sans pile. L’A8 VDO fonctionne avec une pile 3V de type CR 2032. Les piles

sont disponibles chez votre revendeur (pièce VDO n° 1013).

La durée de vie de la pile avoisine les 12 mois dans le cas d’une utilisation normale.

Astuce: En cas de dysfonctionnement, vériﬁez d’abord la pile avant d’invoquer la garantie.

ETAPE 1 Retirez le couvercle du compartiment à pile à l’aide d’une pièce de monnaie appropriée (de 2 euros).

ETAPE 2 Placez la pile dans le compartiment à pile, le pôle + vers le haut.

Veillez à ne pas endommager les contacts lors du placement de la pile.

ETAPE 3 Replacez délicatement le couvercle du compartiment en veillant à ne pas coincer ni déformer l’O-ring.

ATTENTION: Si l’O-ring est coincé ou déformé, l’étanchéité du boîtier est compromise.

ETAPE 4 Refermez convenablement le couvercle du compartiment à l’aide de la pièce de monnaie.

IMPORTANT: Lors du remplacement de la pile, toutes les données et tous les réglages sont mémorisés pendant

environ 20 secondes.

Pour les conserver, effectuez le remplacement de la pile dans ce délai sinon vous devrez de nouveau paramétrer

les réglages de la dimension de la roue, de l’horloge et de l’odomètre.

Astuce: Achetez une pile de rechange en temps utile. Pour sauvegarder vos données et réglages, remplacez la pile à temps. Avant

d’effectuer le remplacement, nous vous conseillons de noter les données concernant la dimension de la roue et l’odomètre.

Attention: Si l’écran est blanc ou anormal après le remplacement de la pile, appuyez sur la touche AC au dos de l’ordinateur.

Toutes les données seront alors effacées et vous devrez de nouveau paramétrer la dimension de la roue, l’horloge et l’odomètre.

5. Programmer l`ordinateur

Pour afﬁcher la vitesse et calculer la distance parcourue, votre A8 VDO doit connaître la dimension précise de la roue = la circon-

férence de la roue (en mm ou en pouces) de votre vélo.

5.1 DETERMINER LA DIMENSION DE LA ROUE:

Le réglage de la dimension de la roue s’effectue avec une précision de 1 mm ou 0,1 pouce.

Le tableau ci-dessous reprend les dimensions de pneu les plus courantes et les dimensions de roue correspondantes en mm et

en pouces.

Ces données ne correspondent pas nécessairement à celles de votre vélo.

Si la taille de vos pneus ne ﬁgure pas dans le tableau, vous pouvez trouver la dimension exacte de votre roue de la

manière suivante:

ETAPE 1 Dressez votre vélo à la verticale. Le pneu gonﬂé à la pression adéquate, faites tourner la roue avant de manière à

ce que la valve se trouve en bas (à 6 heures). Faites un trait sur le sol pour repérer la position de la valve.

ETAPE 2 Avancez le vélo vers l’avant en ligne droite pendant un tour de roue complet, jusqu’à ce que la valve se trouve de

nouveau en bas. Faites un trait sur le sol pour indiquer cette position.

ETAPE 3 Mesurez la distance entre ces 2 traits en millimètres ou en pouces (1 pouce = 25,4 mm). Ce chiffre correspond à

la taille de votre roue = sa circonférence.

5.2 LECTURE EN OU km m

L’A8 VDO peut afﬁcher la vitesse et la distance parcourue soit en soit en miles.km

Vous pouvez passez d’un type d’afﬁchage à l’autre à n’importe quel moment. Toutes les données TRP, AVG, MAX, TOT seront

automatiquement recalculées.

ETAPE 1 Afﬁchez ‘TRP’, maintenez la touche SET enfoncée pendant 3 sec.

ETAPE 2 ou clignote dans le coin supérieur droit. km m

Utilisez la touche MODE pour sélectionner l’afﬁchage désiré ( ou ).km m

ETAPE 3 Appuyez sur la touche SET pour conﬁrmer la sélection. L’A8 afﬁche maintenant le mode réglage de la dimension

de la roue = circonférence de la roue.

5.3 PROGRAMMER LA DIMENSION DE LA ROUE

Après vous ayez appuyé sur la touche SET pour conﬁrmer la sélection ou , l’A8 afﬁche le mode réglage de la dimension de km m

la roue (circonférence de la roue). Le réglage par défaut correspond à 2155 mm pour l’afﬁchage en et à 84,84 inch pouces km

pour l’afﬁchage en . Attention: Pour l’afﬁchage en , la dimension doit être exprimée en mm ; pour l’afﬁchage , elle doit m km m

l’être en pouces.

ETAPE 1 Modiﬁez le chiffre clignotant indiquant la dimension de la roue en appuyant sur la touche MODE.

ETAPE 2 Appuyez sur la touche SET pour conﬁrmer ce réglage et passer au chiffre clignotant suivant.

ETAPE 3 Répétez les étapes 1 et 2 jusqu’à ce que tous les chiffres aient été adaptés à la dimension de votre roue.

ETAPE 4 Maintenez la touche SET enfoncée pendant 3 sec. pour valider le réglage de la dimension de la roue et revenir à

l’écran TRP.

5.4 REGLER L’HORLOGE

Votre A8 VDO afﬁche l’heure au format 24:00 (hh :mm).

ETAPE 1 Afﬁchez le mode CLK. Maintenez la touche SET enfoncée pendant 3 sec.

Le mode réglage de l’horloge apparaît à l’écran.

ETAPE 2 Utilisez la touche MODE pour modiﬁer les chiffres clignotants concernant les heures.

Maintenez la touche MODE enfoncée pour un réglage rapide. Conﬁrmez votre réglage en appuyant sur la touche

SET, ce qui modiﬁera aussi le réglage des minutes.

ETAPE 3 Utilisez la touche MODE pour modiﬁer les chiffres clignotants concernant les minutes. Maintenez la touche MODE

enfoncée pour un réglage rapide.

ETAPE 4 Maintenez la touche SET enfoncée pendant 3 sec. pour valider le réglage de l’horloge et revenir à l’écran CLK.

5.5 PROGRAMMER L’ODOMETRE

Vous pouvez programmer votre compteur kilométrique TOT à n’importe quel moment, par exemple après le remplacement de la

pile ou pour saisir les données TOT de votre ancien ordinateur dans votre nouvel A8.

ETAPE 1 Afﬁchez le mode TOT, appuyez sur la touche SET pendant 3 sec. Le mode TOT-Set apparaît alors

à l’écran.

ETAPE 2 Appuyez sur la touche MODE pour amener le chiffre clignotant sur la valeur souhaitée.

Conﬁrmez le réglage en appuyant sur la touche SET tout en modiﬁant simultanément le chiffre suivant (qui

clignote).

ETAPE 3 Répétez les étapes 1 et 2 jusqu’à ce que tous les chiffres aient la valeur souhaitée.

ETAPE 4 Appuyez sur la touche SET pendant 3 sec. pour sauvegarder le réglage TOT et revenir à l’écran TOT.

6. Installation/Montage

6.1 MONTER L’AIMANT ET LE CAPTEUR

Important! A respecter lors du montage:

La distance entre le capteur et l’aimant doit être comprise entre 1 et 5 mm.

ETAPE 1 Montez lâchement le capteur sur l’avant de la fourche à l’aide des attaches mono-usage

aﬁn de pouvoir effectuer les derniers ajustements. Le montage peut se faire à droite ou à gauche de la fourche.

ETAPE 2 Montez lâchement l’aimant sur le rayon aﬁn de pouvoir effectuer les derniers ajustements.

ETAPE 3 Ajustez une dernière fois la position de l’aimant par rapport à la ﬂèche du capteur et assurez-vous que la distance

entre l’aimant et le repère se situe entre 1 à 5 mm. Vous pouvez aussi rapprocher le capteur vers l’aimant si

nécessaire.

ETAPE 4 Fixez déﬁnitivement le capteur en serrant les attaches mono-usage. Coupez les morceaux qui dépassent.

ETAPE 5 Fixez déﬁnitivement l’aimant. Appuyez sur la coque de l’aimant jusqu’à ce que celui-ci soit bien ﬁxé sur le rayon.

ETAPE 6 Protégez le câble en l’enroulant autour de la fourche et le long du câble de frein tout en remontant vers le guidon

(conseil: évitez la toile isolante).

VERIFICATION: Lors du montage, faites bouger le guidon et vériﬁez la course de suspension (dans le cas d’une

fourche à suspension) pour être sûr que le câble n’est pas trop tendu et ne risque pas d’être arraché lorsque vous

roulez.

6.2 MONTER LE SUPPORT

ETAPE 1 Le support peut être monté sur le guidon ou sur la potence.

ETAPE 2 En fonction de l’emplacement choisi, vous devrez peut-être faire pivoter le pied du support de 90°.

Retirez les 2 vis, tournez le pied du support pour l’ajuster soit sur le guidon, soit sur la potence.

ETAPE 3 Fixez le pied du support à l’aide des 2 vis sans les serrer trop fort.

ETAPE 4 Fixez le support soit sur le guidon, soit sur la potence à l’aide des attaches mono-usage.

Coupez les parties excédentaires (avec une pince).

6.3 INSTALLER L’UNITE PRINCIPALE

Placez l’ordinateur sur le support (position de 10 h) et tournez dans le sens des aiguilles d’une montre jusqu’à encliquetage en

position de 12 h. Attention: Veillez à ce que l’ordinateur soit correctement placé sur le support et parfaitement emboîté.

Pour retirer l’ordinateur de son support, tournez-le dans le sens contraire des aiguilles d’une montre puis sortez-le du support.

7. Test de fonctionnement

Après l’installation, vériﬁez les fonctions de votre A8 VDO.

Soulevez la roue avant de votre vélo et faites-la tourner. Dans les 2 à 4 secondes qui suivent, la vitesse doit s’afﬁcher sur l’écran

de votre A8 VDO. Sinon, revériﬁez la position de l’aimant et la distance qui le sépare du capteur. Corrigez la position et la distance

et vériﬁez de nouveau.

Nous vous souhaitons de nombreuses et agréables balades à vélo avec votre ordinateur A8 VDO.

En cas de problèmes techniques, contactez votre revendeur local.

8. Limitation de la garantie

VDO Cycle Parts garantit votre ordinateur VDO pendant 3 ans à partir de la date d’achat. Cette garantie couvre les défauts de

pièces et de main-d’œuvre. Notre garantie ne couvre pas les câbles, émetteurs, transmetteurs et supports défectueux suite à une

usure normale, une mauvaise utilisation, un accident, un abus ou une modiﬁcation. L’ouverture du boîtier d’ordinateur (excepté

le compartiment à pile) est considérée comme un abus et rend la garantie de 3 ans caduque. Veuillez conserver votre ticket de

caisse aﬁn de prouver que votre ordinateur est couvert par la garantie en cas de plainte légitime. En cas de plainte légitime, nous

réparons votre ordinateur ou le remplaçons par un modèle similaire. Il se peut que votre modèle ne soit plus fabriqué en raison

des changements de modèle possible. En cas de plainte, veuillez d’abord prendre contact avec le revendeur auprès duquel vous

avez acheté votre ordinateur VDO. S’il ne peut vous aider, vous pouvez envoyer votre ordinateur à :

Cycle Parts GmbH, Große Ahlmühle 33, D-76865 Rohrbach.

Pour les questions d’ordre techniques, contactez notre service d’assistance téléphonique clientèle en formant

le +49-6349-9635-10.

Vous trouverez d’autres renseignements techniques sur notre site Web : http://www.vdocyclecomputing.com

Nous nous réservons le droit de modiﬁer les spéciﬁcations techniques de nos ordinateurs sans préavis.

Instructions pour le traitementde ﬁn de vie utile

L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation conformément

à la directive européenne 2002/96/CEE relative aux appareils électriques usagés (waste electrical and electronic

equipment – WEEE). Le logo * ci-contre apposé sur l’appereil indique que pruduit ne peut pas être éliminé avec

les déchets ménagers non triés. Lorsque vous aurez décidé de vous en séperer déﬁnitivement, il convient de faire

procéder à la collecte sélective de cet appareil en vous conformantau mode de reprise mis en place dans votre

commune (collecte ponctuelle des encombrants, déchèterie), ou en faisant appel au service de reprise proposé par

votre distributeur, ou bien, en le conﬁant à des organisations caritatives et des associations à but non lucrativ. En

vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives

pour l’environnement et la santé humaine.

F P01

F P02

F P03

F P04

F P03

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

Congratulazioni per il vostro acquisto di un Ciclo Computer VDO. Per poter apprezzare appieno il vostro computer e la sua

avanzata tecnologia, vi raccomandiamo di leggere attentamente questo manuale, dove troverete indicazioni per l’uso e consigli

utili. Vi auguriamo tante piacevoli corse sulla vostra bici con il vostro ciclo computer VDO. Per favore controllate l’imballo prima di

iniziare l’installazione per assicurarvi che il contenuto sia completo.

1. Funzione tasto

TASTO DESTRO (Tasto MODE) In Modalità Ciclismo: Usare questo tasto per scorrere attraverso

le schermate TRP, TOT, TRPTM, AVG, MAX e CLK.

In Modalità IMPOSTAZIONE: usare questo tasto per adattare i valori nelle

schermate Impostazione.

TASTO SINISTRO (Tasto SET) Usare questo tasto per accedere alle schermate Dimensione Ruota, Orologio

e Contachilometri.

In Modalità IMPOSTAZIONE: la selezione delle cifre può essere modiﬁcata.

2. Funzioni computer

VELOCITA’ EFFETTIVA ( ) La velocità effettiva è sempre visualizzata sul display, ﬁno a 120 KMH (75 MPH) KMH/MPH

con una precisione di 0.1.

COMPARAZIONE VELOCITA’ ( ) Effettua una comparazione tra velocità effettiva e media, st

indicata sul lato destro dalle “Frecce di Velocità”

(s) = velocità effettiva maggiore di quella media

(st) = velocità effettiva e media uguali

(t)= velocità effettiva minore di quella media

DISTANZA PERCORSA ( ) Indica la distanza percorsa nel percorso attuale, ﬁno a 999. 99 KM o M. Al TRP

raggiungimento di 999. 99 il conteggio riparte da 000.00. I valori di TRPTM, AVG

e MAX saranno contemporaneamente riportati a Zero.

TIMER AUTOMATICO ( ) Indica il tempo impiegato nel percorso attuale. Start/Stop automatico. Conta TRPTM

ﬁno a 9:59:59 (h:mm:ss). Al raggiungimento di 9:59:59 il conteggio riparte da

000.00. I valori di TRPTM, AVG, MAX saranno contemporaneamente riportati a

Zero.

VELOCITA’ MEDIA ( ) Indica la velocità media nel percorso attuale. Il valore viene calcolato sulla base AVG

di TRPTM e dei dati di TRP.

VELOCITA’ MASSIMA ( ) Indica la velocità massima nel percorso attuale, ﬁno a 120 KMH (75MPH)MAX

OROLOGIO ( ) Indica l’ora nel formato 24 ore.CLK

CONTACHILOMETRI DISTANZA TOTALE ( ) Visualizza i dati delle Distanza Totale di tutti i percorsi individuali. Conta ﬁno a TOT

99999 KM o M. I valori vengono resettati dopo il cambio della batteria.

MODALITA’ SLEEP Per prolungare la durata della batteria, A8 attiverà automaticamente la modalità

“sleep” dopo 3 minuti di non utilizzo. Solo l’orologio sarà visualizzato.

Il computer si riattiverà automaticamente al ricevimento di imput dal sensore

velocità, o quando un qualsiasi tasto verrà premuto.

3. Azzeramento del computer

3.1 AZZERAMENTO DEI DATI DI PERCORSO ATTUALE

Per azzerare i dati TRP, TRPTM, AVG e MAX del percorso attuale, premere i tasti SET e MODE contemporaneamente per 3 secondi.

3.2 AZZERAMENTO COMPUTER DA IMPOSTAZIONI PREDEFINITE

Per azzerare il computer dalle impostazioni predeﬁnite, utilizzare una matita e premere il tasto “AC” sotto il computer.

ATTENZIONE: Questa operazione azzererà tutti i vostri dati e le vostre impostazioni per dimensione ruota, CLK, TOT.

4. Montaggio ed installazione

4.1 INSTALLAZIONE DELLA BATTERIA NEL COMPUTER

Per prolungare la durata della batteria, A8 sarà sprovvisto di batteria installata. I computers VDO A8 necessitano di una batteria

Tipo 3V CR 2032. Le batterie sono disponibili presso i rivenditori autorizzati (VDO nr.1013). La durata di una batteria è di circa 12

mesi con un normale utilizzo.

Attenzione: In caso di malfunzionamento del computer, veriﬁcate la batteria prima di richiedere la sostituzione in garanzia.

PUNTO 1 Rimuovere il coperchio della batteria con una moneta

PUNTO 2 Inserire la batteria nell’alloggiamento del computer, polo positivo in su.

Fate attenzione a non danneggiare i contatti della batteria durante l’installazione.

PUNTO 3 Rimettere il coperchio della batteria, assicurandosi che la rondella di gomma non venga danneggiata.

ATTENZIONE: Qualora la rondella di gomma venisse danneggiata, questo comprometterebbe la garanzia di tenuta

d’acqua.

PUNTO 4 Fissare il coperchio della batteria con una moneta

IMPORTANTE: Durante la sostituzione della batteria, tutti i dati e le impostazioni verranno immagazzinati per soli

20 secondi.

Per salvare questi dati, occorre sostituire la batteria entro 20 secondi, altrimenti tutte le impostazioni relative

a Dimensione Ruota, Orologio e Contachilometri dovranno essere rifatte.

Suggerimento: Comprate la batteria sostituitiva per tempo. Per salvare i vostri dati e le vostre impostazioni sostituite la batteria per

tempo. Prima di effettuare la sostituzione consigliamo di annotare le impostazioni di Dimensione Ruota e i dati del Contachilometri.

Attenzione: Se per qualsiasi ragione lo schermo appare vuoto o mostra qualcosa di irregolare dopo il cambio della batteria,

premete il tasto AC sotto il computer. Questa operazione azzererà tutti i dati e le impostazioni e richiederà quindi nuove

impostazioni per Dimensione Ruota, Orologio e Contachilometri.

5. Programmazione del computer

Per visualizzare la velocità e calcolare la distanza percorsa e tutti gli altri valori, il vostro computer VDO A8 necessita della dimen-

sione ruota precisa = circonferenza ruota (in mm o pollici) della vostra bici.

5.1 COME CALCOLARE LA DIMENSIONE RUOTA:

L’impostazione della dimensione ruota può essere fatta con una precisione di 1 mm o 0.1 inch. La tabella sotto mostra le

dimensioni delle ruote più comuni e i relativi dati di dimensione ruota in mm o inch. Questi dati non corrispondono

necessariamente ai dati corretti della vostra bici.

Se la vostra dimensione ruota non è contenuta nella Tabella, potrete calcolare la dimensione ruota corretta come

spiegato qui sotto:

PUNTO 1 Mettete la vostra bici in piedi. Con la gomma gonﬁata alla pressione corretta, ruotate la ruota anteriore in modo

che la valvola sia posizionata nel punto più basso (posizione ore 6).

Segnate sul pavimento il punto corrispondente alla posizione della valvola.

PUNTO 2 Spostate la bici in avanti in linea retta di un giro completo, ﬁnchè la valvola si troverà di nuovo nel punto più

basso. Segnate sul pavimento il punto corrispondente alla posizione della valvola.

PUNTO 3 Misurate la distanza tra i due segni sul pavimento, in millimetri o pollici (1 pollice = 25.4mm).

Questo valore è la vostra dimensione ruota = circonferenza ruota.

5.2 SELEZIONE DI VISUALIZZAZIONE IN o km m

Il vostro computer VDO A8 può visualizzare la velocità e tutti i dati relativi sia in sia in Miglia. Potete passare dalla km

visualizzazione in a e viiceversa in qualsiasi momento. Tutti i dati TRP, AVG, MAX, TOT verranno automaticamente ricalcolati. km m

PUNTO 1 Visualizzate TRP sul display e tenete premuto il tasto SET per 3 secondi.

PUNTO 2 o lampeggiano. Utilizzate il tasto MODE per selezionare la visualizzazione o .km m km m

PUNTO 3 Premete il tasto SET per confermare la scelta. Il computer A8 visualizzerà ora la modalità impostazione per

la dimensione ruota = circonferenza ruota

5.3 PROGRAMMAZIONE DIMENSIONE RUOTA

Dopo aver premuto il tasto SET per confermare la scelta or , il computer A8 visualizzerà la modalità impostazione per la km m

dimensione ruota = circonferenza ruota. Le impostazioni predeﬁnite per la dimensione ruota sono 2155 mm per la visualizzazione

km m e 84,84 inch pollici per la visualizzazione .

Attenzione: per la visualizzazione in la dimensione ruota deve essere in mm, per la visualizzazione in la dimensione ruota km m

deve essere in pollici

PUNTO 1 Modiﬁcate la cifra lampeggiante della dimensione ruota con il valore richiesto, premendo il tasto

MODE.

PUNTO 2 Premete il tasto SET per confermare questo dato e procedete alla cifra successiva

PUNTO 3 Ripetete i punti 1 e 2 ﬁnchè tutte le cifre della vostra dimensione ruota saranno inserite correttamente.

PUNTO 4 Tenete premuto il tasto SET per 3 secondi per completare l’impostazione della dimensione ruota e quindi tornate

al display TRP.

5.4 IMPOSTAZIONE OROLOGIO

Il vostro computer VDO A8 mostra l’ora nel formato 24 ore (hh:mm)

PUNTO 1 Visualizzate CLK sul display.Tenete premuto il tasto SET per 3 secondi.

La modalità impostazione orologio sarà visualizzata sul display.

PUNTO 2 Utilizzate il tasto MODE per modiﬁcare le cifre delle ore che lampeggiano. Tenete premuto il tasto MODE per

un’impostazione rapida. Confermate la vostra scelta premendo il tasto SET. Questa conferma modiﬁcherà anche

l’impostazione dei minuti.

PUNTO 3 Utilizzate il tasto MODE per modiﬁcare le cifre dei minuti che lampeggiano. Tenete premuto il tasto MODE per

un’impostazione rapida.

PUNTO 4 Tenete premuto il tasto SET per 3 secondi per completare l’impostazione dell’orologio e quindi tornate al display

CLK.

5.5 PROGRAMMAZIONE DEL CONTACHILOMETRI

Il contatore della distanza totale TOT può essere programmato in qualsiasi momento, per esempio dopo una sostituzione di

batteria o per inserire i dati TOT del vostro vecchio computer nel nuovo A8.

PUNTO 1 Visualizzate TOT sul display, temete premuto il tasto SET per 3 secondi.

La modalità impostazione TOT sarà visualizzata sul display.

PUNTO 2 Premete il tasto MODE per modiﬁcare le cifre lampeggianti con il valore richiesto. Confermate la vostra scelta

premendo il tasto SET e quindi passate alla modiﬁca della cifra lampeggiante successiva.

PUNTO 3 Ripetete i punti 1 e 2 ﬁnchè tutte le cifre saranno inserite correttamente.

PUNTO 4 Tenete premuto il tasto SET per 3 secondi per completare l’impostazione del contachilometri e quindi tornate al

display TOT.

6. Montaggio

6.1 MONTAGGIO DELLA CALAMITA E DEL SENSORE

Importante! Fate attenzione durante il montaggio!

La distanza tra Sensore e Calamita dovrebbe essere tra 1 e 5 mm.

PUNTO 1 Posizionate il sensore sulla forcella anteriore con i cavetti, senza ﬁssarlo. Il montaggio è possibile

sia sulla forcella destra che sulla sinistra.

PUNTO 2 Posizionate la calamita sul raggio, senza ﬁssarla. La calamita dovrà essere puntata verso la tacca

del sensore sul trasmettitore.

PUNTO 3 Sistemate la calamita in direzione della tacca del sensore, assicurandovi che la distanza tra la calamita e la tacca

sia tra 1 e 5 mm. Per ottenere questa distanza sistemate il sensore in direzione della calamita

PUNTO 4 Fissate inﬁne il sensore stringendo i cavetti e tagliandone le parti in eccedenza.

PUNTO 5 Fissate anche la calamita, premendone l’involucro, ﬁno a che non sarà ben salda al raggio.

PUNTO 6 Tenete il ﬁlo libero, facendolo girare intorno alla forcella e lungo il cavo del freno e poi verso l’alto ﬁno al manu

brio.

CONTROLLO: durante il montaggio muovete il manubrio e controllate l’escursione (in caso di forcelle

ammortizzate) per assicurarvi che il ﬁlo non sia troppo teso e possa rompersi durante la corsa.

6.2 MONTAGGIO DEL SUPPORTO

PUNTO 1 Decidete se preferite montare il supporto sul manubrio o sul tubo dello sterzo.

PUNTO 2 A seconda della vostra decisione potreste aver bisogno di ruotare la base del supporto di 90°.

Togliete le 2 viti, ruotate la base del supporto per sistemarla, sia nel montaggio sul manubrio che sul tubo dello

sterzo.

PUNTO 3 Fissate la base del supporto con le 2 viti, senza stringere troppo.

PUNTO 4 Fissate il supporto al manubrio o al tubo dello sterzo utilizzando i cavetti.

Tagliate le parti dei cavetti in eccedenza.

6.3 INSTALLAZIONE COMPUTER NEL SUPPORTO

Posizionate il computer sul supporto (posizione ore 10) e ruotate in senso orario ﬁno a sentire un click e aver raggiunto la

posizione ore 12.

Attenzione: Assicuratevi che il computer sia posizionato correttamente all’interno del supporto e sia stato ruotato in senso orario

ﬁno al “Click”. Per togliere il computer dal supporto, ruotate il computer in senso orario e sollevatelo dal supporto.

7. Test di funzionamento

Dopo l’installazione, veriﬁcate il funzionamento del vostro VDO A8.

Sollevate la ruota anteriore della vostra bici e ruotatela. Entro 2-4 secondi il vostro VDO A8 dovrebbe visualizzare il valore della

velocità.

Altrimenti ricontrollate la posizione della calamita e la distanza della calamita dalla tacca sul sensore. Correggete posizione

e distanza e provate di nuovo.

Vi auguriamo tante piacevoli corse sulla vostra bici con il vostro ciclo computer VDO A8.

In caso di problemi tecnici, siete pregati di contattare il vostro rivenditore.

8. Garanzia

VDO Cycle Parts garantisce il vostro Computer VDO per 3 anni dalla data di acquisto. Questa garanzia copre i difetti di produzione

e di materiale. Difetti a cavi, sensori, trasmettitori e materiale di montaggio dovuti a normale usura o strappi, cura impropria,

incidenti, abusi o alterazioni non sono coperti dalla nostra garanzia. Aprire la sede del computer (eccetto il comparto batteria)

è considerato abuso, e quindi non coperto dalla nostra garanzia di 3 anni.

Per favore conservate la ricevuta di acquisto come prova della garanzia di 3 anni nel caso di reclami legittimi.

In caso di reclami legittimi avete diritto alla riparazione o sostituzione del computer con un modello comparabile.

A causa di cambi di modelli, il vostro modello potrebbe non essere più in produzione.

In caso di reclamo, per favore contattate prima il rivenditore dove avete acquistato il vostro computer VDO. Se questo non è in

grado di aiutarvi, spedite il vostro computer a : Cycle Parts GmbH, Große Ahlmühle 33, D-76865 Rohrbach.

In caso di problemi tecnici, per favore contattate il nostro servizio clienti: info@dibcycling.com.

Ulteriori informazioni tecniche sono disponibili presso il nostro sito: http://www.vdocyclecomputing.com

Le speciﬁche tecniche dei nostri computer possono subire modiﬁche senza preavviso.

Istruzioni per il trattamento a ﬁne vita

Questo prodotto è conforme alla Direttiva eU 2002/96/EC. Il simbolo * apposto sull’ apparecchiatura o sulla

cinfezione indica che l’apparecchiatura, alla ﬁne della propria vita utile, non deve essere trattata come un

riﬁuto domestico generico ma eve essere portata in uno dei centri di raccolta differenziata per apperecchiature

elettriche ed lettroniche approntati della Pubblica Amministrazione. Oppure puo’ essere consegnata al rivenditore

al momento dell’acquisto di un apparecchiatura nuova equivalente. L’utente è responsabile del conferimento

dell’apparecchio a ﬁne vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legisla-

zione sui riﬁuti. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effeti negativi

sull´ambiente e sulla salute umana e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni

più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento riﬁuti, o al

rivendiotore in cui è stato effetuato l’acquisto. Il produttore e/o l’importatore ottemperano alle proprie respon-

sabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia individualmente sia

partecipando a sistemi collettivi.

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

( = TRIP)TRP

(AUTOMATIC TIMER)

(AVERAGE SPEED)

( = TRIP)TRP

(AUTOMATIC TIMER)

(AVERAGE SPEED)

Herzlichen Glückwunsch zum Kauf Ihres VDO Fahrradcomputers. In dieser Anleitung erhalten Sie alle Hinweise zur Bedienung

sowie viele weitere nützliche Tipps. Bitte lesen Sie diese Anleitung sorgfältig durch, damit Sie noch mehr Spaß mit Ihrem VDO

Computer haben. Viel Freude beim Fahren wünscht Ihnen das Team von VDO Cyclecomputing.

Bevor Sie mit der folgenden Anleitung beginnen, prüfen Sie zunächst den Verpackungsinhalt

1. Tastenfunktionen/Bedienung

RECHTE TASTE (MODE-Taste) Im Betriebsmodus: Wechsel zwischen den Display Modi:

TRP, TOT, TRPTM, AVG, MAX, CLK

Im Einstell-Modus (SET-Mode): Einstellungen vornehmen (Ziffern einstellen)

LINKE TASTE (SET-Taste) Im Betriebsmodus: Öffnen des Einstell-Modus (SET-Mode) für Radgrösse,

Uhr und Gesamtkilometer.

Im Einstell-Modus (SET-Mode): Auswahl der zu ändernden Ziffer.

2. Funktionen des Computers

AKTUELLE GESCHWINDIGKEIT ( ) Die aktuelle gefahrene Geschwindigkeit bis zu 120KMH oder 75MPH wird KMH/MPH

permanent im Display angezeigt (Genauigkeit 0,1 KMH).

GESCHWINDIGKEITSVERGLEICH ( ) Das Verhältnis der aktuellen Geschwindigkeit zur bisherigen Durchschnittsge-st

schwindigkeit wird automatisch und permanent rechts angezeigt.

(s) = momentane Geschwindigkeit größer als ...

(st) = momentane Geschwindigkeit gleich ...

(t)= momentane Geschwindigkeit kleiner als ...

... Duchschnittsgeschwindigkeit.

FAHRSTRECKE ( ) Zurückgelegte Strecke der aktuellen Tour, bis maximal 999,99 km oder mi. TRP

Beim Überschreiten von 999,99 KM beginnt die Streckenzählung wieder bei Null.

Gleichzeitig werden TRPTM, AVG und MAX auf Null zurückgesetzt.

AUTOMATISCHE FAHRZEITMESSUNG Fahrzeitmessung mit automatischer Start/Stop-Funktion bis zu 9:59:59

( ) (h:mm:ss). Automatischer Start beim Losfahren. Automatischer Stopp beim TRPTM

Stehenbleiben. Beim Überschreiten von 9:59:59 (h:mm:ss) beginnt die Zeit-

messung wieder bei 0:00:00. Gleichzeitig werden TRPTM, AVG und MAX auf Null

zurückgesetzt.

DURCHSCHNITTSGESCHWINDIGKEIT ( ) Durchschnittliche Geschwindigkeit der aktuellen Tour. Dieser Wert wird aus AVG

tatsächlicher Fahrzeit (TRPTM) und aktueller Strecke ermittelt (TRP).

MAXIMALGESCHWINDIGKEIT ( ) Maximal erreichte Geschwindigkeit der aktuellen Tour bis zu 120KMH (75mph).MAX

UHR ( ) Aktuelle Uhrzeit im 24 h Format.CLK

GESAMTSTRECKENZÄHLER ( ) Kumulierte Gesamtstrecke aller Touren bis zu 99.999 km oder mi. Der Wert kann TOT

nach einem Batteriewechsel wieder eingegeben werden.

SLEEP MODUS Zur Verlängerung der Batterielebensdauer schaltet der A8 automatisch in den

„Sleep“ Modus, wenn 3 Minuten keine Signale des Sensors/Senders verarbeitet

werden. Nur die UHR wird angezeigt. Wenn Sie wieder losfahren oder eine Taste

drücken, startet der A8 wieder.

3. Zurückstellen des Computers

3.1 ZURÜCKSTELLEN DER WERTE EINER TOUR

Zum Zurücksetzen der Tour-bezogenen Werte für TRP, TRPTM, AVG, MAX drücken Sie die SET- und die MODE-Taste gleichzeitig

für 3 Sekunden.

3.2 Zurückstellen aller Einstellungen auf Werkseinstellung

Zum Zurückstellen Display Funktionen programmierten Einstellungen (inkl. CLK, TOT und Radumfänge) benutzen aller und aller

Sie bitte einen spitzen Stift und drücken Sie die ‘AC’ Taste auf der Rückseite des Computers.

ACHTUNG: Dabei wird auch der Gesamtstreckenzähler TOT auf Null gesetzt.

4. Montage und Inbetriebnahme

4.1 BATTERIE-EINBAU COMPUTERKOPF

Zur Erhöhung der Lebensdauer wird die Batterie Ihres A8 nicht werkseitig eingebaut. Der VDO A8 benötigt eine 3V CR2032

Batterie. Ersatzbatterien erhalten Sie im Fachhandel (VDO-Nr. 1013). Bei normaler Verwendung beträgt die Lebensdauer der

Batterie etwa ein Jahr.

Hinweis: Prüfen Sie in jedem Problemfall zunächst die Funktionstüchtigkeit der Batterie, bevor Sie eine Reklamation tätigen.

STEP 1 Entfernen Sie den Batteriedeckel mit einem ﬂachen Geldstück (2-Euro-Stück) aus dem Computer-

gehäuse.

STEP 2 Setzen Sie die Batterie mit sichtbarem +-Pol in das Gehäuse ein. Achten Sie darauf, dass die Batterie sich

nicht verkantet und der Batteriekontakt nicht beschädigt wird.

STEP 3 Setzen Sie den Batteriedeckel vorsichtig ein, so dass die Gummi-Dichtung ﬂach auﬂiegt.

Hinweis: Bei geknickter Dichtung kann die Wasserdichtigkeit Ihres Computers beeinträchtigt werden.

STEP 4 Drehen Sie den Deckel mit dem Geldstück bis zum Anschlag vorsichtig fest.

WICHTIG: Während des Batteriewechsels wird Ihr Computer alle Werte für etwa 20 Sekunden speichern.

Um alle Werte zu erhalten, nehmen Sie den Wechsel zügig vor. Sonst müssen die programmierten Einstellungen

für Radgrößen und Gesamtkilometer neu einprogrammiert werden.

Tipp: Beschaffen Sie sich rechtzeitig eine Ersatzbatterie und setzen Sie diese rechtzeitig ein, um Ihre Werte zu erhalten. Notieren

Sie trotzdem vor dem Batteriewechsel Ihren eingestellten Radumfang und den Gesamtkilometerstand.

Hinweis: In seltenen Fällen zeigt das Display nach dem Batteriewechsel keine oder irreguläre Zeichen an.

Drücken Sie in diesem Fall die AC-Taste auf der Rückseite des Computers und programmieren Sie Ihre Werte neu.

5. Programmierung des Computers

Um Geschwindigkeit und Strecke ermitteln zu können, benötigt der VDO A8 den Radumfang (in mm oder inch) des Rades, an dem

die Werte gemessen werden sollen.

5.1 ERMITTLUNG DER EIGENEN RADGRÖßE:

Ihr Computer kann in Schritten von +/-1mm (+/- 0.1 inch) programmiert werden. Die folgende Tabelle zeigt die Maße für die am

meisten verbreiteten Reifen an. Diese Werte stimmen nicht unbedingt exakt mit den tatsächlichen Werten überein. Abweichungen

von weniger als 50 mm (2inch) haben jedoch keine signiﬁkanten Auswirkungen auf die Messung normaler Touren.

Wenn Ihr Radumfang nicht aus der Tabelle hervorgeht, ermitteln Sie den Wert wie folgt:

STEP 1 Stellen Sie Ihr Rad aufrecht hin und richten Sie das Rad, an dem Sie den Sensor montieren wollen so aus, dass

das Ventil exakt am Boden ist. Achten Sie darauf, dass der Reifen entsprechend der Einsatzbedingungen voll

aufgepumpt ist. Markieren Sie die Position des Ventils mit einem Strich oder Klebestreifen am Boden.

STEP 2 Schieben Sie nun Ihr Rad gerade nach vorn, bis nach einer Umdrehung das Ventil wieder direkt am Boden steht.

Markieren sie die Position des Ventils wiederum mit einem Strich oder Klebestreifen.

STEP 3 Der Abstand der beiden Markierungen entspricht Ihrem Radumfang, bzw. Ihrer Radgröße.

5.2 AUSWAHL MEILEN ODER KILOMETER

Der A8 kann Geschwindigkeit und Strecke in Kilometern oder Meilen anzeigen. Sie können jederzeit zwischen den Einheiten

wechseln. Alle Werte werden dabei automatisch umgerechnet.

STEP 1 Rufen Sie „TRP“ im Display auf. Drücken und halten Sie die SET-Taste für etwa 3 Sekunden.

STEP 2 km m oder blinkt im oberen rechten Display. Wechseln Sie mit der MODE-Taste zwischen

Meilen und Kilometer .m km

STEP 3 Drücken Sie die SET-Taste, um Ihre Auswahl zu bestätigen. Der A8 wechselt nun automatisch in den Einstellmo-

dus für die Radgröße (Radumfang).

5.3 PROGRAMMIERUNG DER RADGRÖSSE

Nachdem Sie die Maßeinheit gewählt haben - oder - und die SET-Taste zur Bestätigung gedrückt haben, wechselt der m km

Computer automatisch zum Eingabemodus für die Radgröße. Die Werkseinstellung ist 2155 mm, bzw. 84.84 inch. WICHTIG: Bei

Voreinstellung von müssen Sie die Radgröße in Millimeter eingeben. Bei Voreinstellung von müssen Sie die Radgröße in km m

Inch eingeben.

STEP 1 Stellen Sie mit der MODE-Taste die blinkende Ziffer ein.

STEP 2 Bestätigen Sie Ihre Einstellung mit der SET-Taste ==> die nächste Ziffer blinkt.

STEP 3 Wiederholen Sie diesen Einstellvorgang bis alle Ziffern richtig eingestellt sind.

STEP 4 Drücken Sie die SET-Taste für etwa 3 Sekunden, um den Einstellvorgang zu beenden und zur Anzeige TRP

zurückzukehren.

5.4 UHRZEIT EINSTELLEN

Der VDO A8 zeigt die Uhrzeit im 24 h Format an.

STEP 1 Drücken Sie im CLK Modus die SET-Taste für 3 Sekunden. Ihr Computer wechselt nun automatisch

in den Eingabemodus für die Uhrzeit.

STEP 2 Stellen Sie mit der MODE-Taste die blinkenden Stunden ein.

Bestätigen Sie Ihre Einstellung mit der SET-Taste ==> Minutenwert blinkt.

STEP 3 Stellen Sie mit der MODE-Taste die blinkenden Minuten ein. (Taste halten zum Schnelldurchlauf).

STEP 4 Drücken Sie die SET-Taste für etwa 3 Sekunden, um den Einstellvorgang zu beenden und zur Anzeige CLK zurück-

zukehren.

5.5 PROGRAMMIERUNG DES GESAMTSTRECKENZÄHLERS TOT

Der Gesamtstreckenzähler kann programmiert werden, um z.B. nach einem Batteriewechsel gelöschte Werte wiederherzustellen

oder Werte von einem älteren Computer auf den A8 zu übertragen.

STEP 1 Drücken Sie im TOT Modus die SET-Taste für 3 Sekunden.

STEP 2 Stellen Sie mit der MODE-Taste die blinkende Ziffer ein.

Bestätigen Sie Ihre Einstellung mit der SET-Taste ==> die nächste Ziffer blinkt.

STEP 3 Wiederholen Sie diesen Einstellvorgang bis alle Ziffern richtig eingestellt sind.

STEP 4 Drücken Sie die SET-Taste für etwa 3 Sekunden, um den Einstellvorgang zu beenden und zur Anzeige TOT

zurückzukehren.

6. Installation/Montage

6.1 INSTALLATION VON MAGNET UND SENSOR

Bitte unbedingt bei der Installation beachten:

Die Entfernung zwischen Sensor und Magnet sollte 1 bis 5 mm betragen.

STEP 1 Sensor mit Kabelbinder an der Gabel vorﬁxieren (noch nicht festziehen). Montage links oder rechts ist möglich.

STEP 2 Speichenmagnet an der Speiche leicht vorﬁxieren, aber noch nicht endgültig ﬁxieren.

STEP 3 Speichenmagnet an der Markierung des Sensors mit etwa 1-5 mm Abstand ausrichten.

STEP 4 Kabelbinder am Sensor festziehen. Überstehende Kabelbinder-Teile entfernen.

STEP 5 Magnet endgültig ﬁxieren/zudrücken.

STEP 6 Kabel vom bereits montiertem Sensor an Gabel und Bremskabel entlang zum Lenker verlegen (am besten mit

Isolierband). Ideal: Sensorkabel um das Bremskabel wendeln. : Während der Montage regelmäßig den Achtung

Lenker hin und her bewegen und ggf. mit der Federgabel einfedern, damit das Kabel überall genug Spiel hat und

später nicht abreißt.

6.2 EINRICHTUNG/MONTAGE DER UNIVERSALHALTERUNG

STEP 1 Entscheiden Sie zunächst, ob Sie die Halterung am Lenker oder am Vorbau verwenden wollen.

STEP 2 Lösen Sie falls notwendig die beiden Schrauben in der Halterung und richten Sie die Montageplatte

entsprechend für die Lenker-, bzw. Vorbau-Montage aus.

STEP 3 Verbinden Sie Halterung und Montageplatte wieder fest mit den beiden Schrauben (nicht überdrehen).

STEP 4 Befestigen Sie die Halterung mit den Kabelbindern an Vorbau oder Lenker. Entfernen Sie den überstehenden Rest

der Kabelbinder mit einer Zange.

6.3 EINSETZEN DES COMPUTERS IN DIE TWIST-CLICK-HALTERUNG

Setzen Sie den Computer etwa 45 Grad nach links gedreht (10-Uhr Position) in die Lenkerhalterung ein und drehen Sie nach

rechts bis zum „Click“ (12-Uhr-Position). Achten Sie darauf, dass der Computer nicht verkantet ist und ﬂach in der gesamten

Halterung eingerastet ist.

Um den Computer aus der Lenkerhalterung zu entnehmen, drehen Sie ihn bitte nach links, bis Sie ihn nach oben entnehmen

können.

7. Funktionstest

Nach der Installation testen Sie bitte Ihren A8 auf seine Funktion:

Heben Sie das Vorderrad an und drehen Sie es. Zeigt der Computer nicht innerhalb von 2-4 Sekunden eine Geschwindigkeit an,

prüfen Sie zunächst, ob der Abstand zwischen Sensor/Sender und Magnet nicht größer als 5 mm ist. Korrigieren Sie den Abstand

und testen Sie erneut.

Wir wünschen Ihnen nun viel Freude mit Ihrem VDO A8 Fahrradcomputer.

Bei technischen Problemen sprechen Sie bitte mit Ihrem Fachhändler.

8. Garantiebedingungen

VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von 3 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf

Material- und Verarbeitungsfehler am Computer selbst, am Sensor/Sender und an der Lenkerhalterung. Kabel und Batterien sowie

Montagematerialien sind von der Garantie ausgeschlossen. Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht

geöffnet wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewendet wurde und keine mutwillige Beschädigung

vorliegt.

Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall vorgelegt werden muss. Bei einer berechtigten

Reklamation erhalten Sie von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des identischen Modells besteht

nicht, wenn durch Modellwechsel die Produktion des reklamierten Modells eingestellt wurde. Bitte wenden Sie sich mit allen

Reklamationen und Garantieansprüchen an Ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie Ihre

Reklamation direkt an Cycle Parts GmbH, Große Ahlmühle 33, D-76865 Rohrbach. Für technische Fragen stehen wir Ihnen

jederzeit unter folgender Hotline zur Verfügung: +49-6349-9635-10.

Weitere technische Informationen erhalten Sie unter: http://www.vdocyclecomputing.com

Im Zuge der Weiterentwicklung behalten wir uns technische Änderungen vor.

Hinweise für die Behandlung bei Außerbetriebnahme

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG. Das Symbol * auf dem Produkt oder seiner Verpackung

weist darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch

den Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über

das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie

das Produkt gekauft haben.

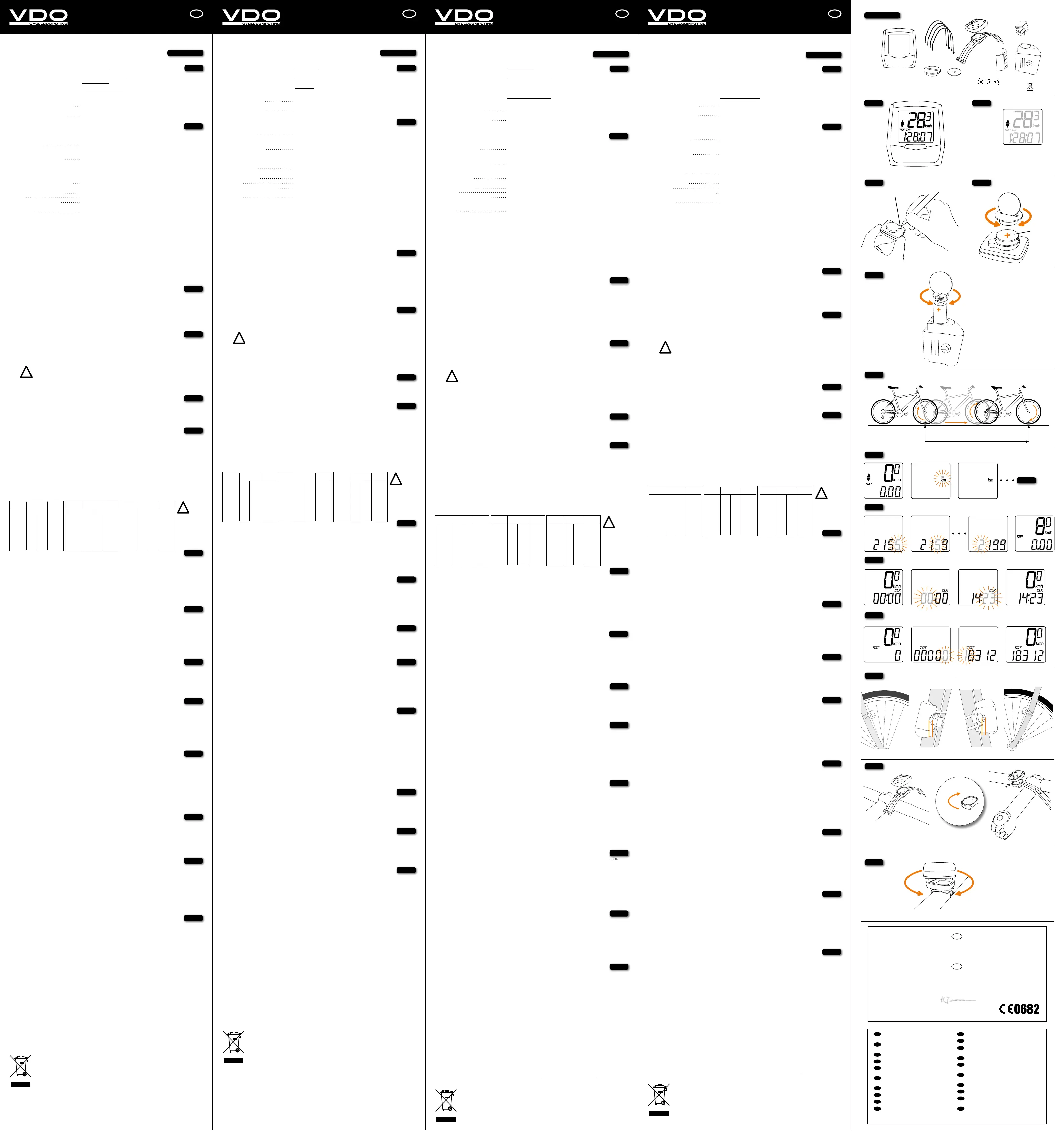

Bedienungsanleitung Instruction manual A8 A8 Manuel d`installation

et d`utilisation A8 Manuele d´installazione

e funzionamento A8

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

( = TRIP)TRP

(AUTOMATIC TIMER)

(AVERAGE SPEED)

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622 !

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

FR IT

MODESET

P01

AC-button

CLOSEOPEN

Battery

WS in mm / inch

OPEN CLOSE

Contents

* old batteries require special disposalWatch out:

Please read instructions for end-off-life disposal treatment

P02

P04P03

P05

P06

P07

P08

P09

P10

P11

P12

P07

1-5 mm

90°

F P05

Enhorabuena por la compra de tu Nuevo ciclocomputador VDO. Para disfrutarlo al máximo y beneﬁciarte de todas sus ventajas

técnicas, te recomendamos que estudies cuidadosamente este manual. Encontrarás indicaciones cruciales para su funciona-

miento junto con muchos consejos. Te deseamos jornadas y salidas inolvidables sobre tu bici equipada con VDO. Por favor

comprueba el envase antes de instalarlo para asegurarte que el contenido es el correcto.

1. Funcionamento de los bontones

BOTON DERECHO ( ) En Modo Ciclismo: Usa este botón para pasar por las pantallas Botón-MODE

TRP, TOT, TRPTM, AVG y MAX

En Modo-AJUSTE: Usa este botón para ajustar los valores en la pantalla de ajuste.

BOTON IZQUIERDO ( ) Usa este botón para acceder a la pantalla de ajuste de Tamaño de Rueda, Reloj Botón-SET

y Odómetro.

En Modo-AJUSTE: Selección de valores.

2. Funciones de computador

VELOCIDAD ACTUAL ( ) La velocidad actual aparece permanentemente en pantalla hasta 120 KMH KMH/MPH

(75MPH) con una precisión de 0.1 dígito.

COMPARATIVA DE VELOCIDAD ( ) Hace una comparativa de la Velocidad Media Actual. Aparecen st

“Flechas de Velocidad” en el lado derecho.

(s) = Velocidad

(st) = velocidad actual igual que velocidad media

(t)= velocidad actual menor que velocidad media

DISTANCIA PARCIAL ( ) Muestra la Distancia Parcial actual hasta 999,99 KM o M. Si sobrepasamos los TRP

999,99 el contador se pone a 000,00. Los valores de TRPTM, AVG y MAX se

podrán simultáneamente a Cero.

RELOJ AUTOMATICO ( ) Muestra el Tiempo Parcial actual. Start/Stop automático. Cuenta hasta 9:59:59 TRPTM

(h:mm:ss). Si sobrepasamos 9:59:59 el contador se pone a 0:00:00. Los valores

de TRPTM, AVG y MAX se pondrán simultáneamente a Cero.

VELOCIDAD MEDIA ( ) Muestra la Velocidad Media actual. Se calcula en base a la información del AVG

TRPTM y del TRP.

VELOCIDAD MAXIMA ( ) Muestra la Velocidad Máxima actual hasta 120 KMH (75MPH)MAX

RELOJ ( ) Muestra la hora actual en formato 24 horas.CLK

ODOMETRO DE DISTANCIA TOTAL ( ) Muestra la Distancia Parcial Total acumulada en todas las salidas individuales. TOT

Cuenta hasta 99999 KM o MPH. El valor se re establece tras el cambio de pila.

MODO DESCANSO Para prolongar la duración de la pila, el A8 se pondrá en modo “descanso”

automáticamente tras 3 minutos sin utilizar. Sólo se mostrará en pantalla el Reloj.

La computadora se encenderá automáticamente tan pronto como reciba

información del sensor de velocidad o cuando se apriete cualquier botón.

3. Reseteo del computador

3.1 RESETEO DE LA INFORMACION ACTUAL

Para resetear la información actual TRP, TRPTM, AVG y MAX, presiona al mismo tiempo los botones de SET y MODE

durante 3 segundos.

3.2 RESETEO COMPLETO DEL COMPUTADOR

Para resetear el computador por completo, utiliza un lápiz para presionar el botón “AC” del lado inferior del computador.

ATENCION: Esta acción borrará automáticamente toda la información establecida de tamaño de rueda, CLK y TOT.

4. Montaje y ajuste

4.1 INSTALACION DE LA PILA EN EL COMPUTADOR

Para prolongar su duración, el modelo A8 viene sin la pila instalada. El VDO serie A necesita una pila 3V-Tipo CR 2032.

Las pilas las venden en las tiendas (código de VDO 1013) Con un uso normal la pila dura unos 12 meses.

Atención: En caso de mal funcionamiento, por favor comprueba la pila antes de empezar con el proceso de reclamación de

garantía

PASO 1 Quitar la tapa del compartimento de la pila con una moneda.

PASO 2 Colocar la pila en su sitio con el polo “+” visible. Cuidado de no dañar el contacto de la pila al instalarla.

PASO 3 Volver a colocar la tapa sin perforar o deformar la arandela de goma.

Precaución: Si la arandela se perfora o deforma, disminuiremos la resistencia del sellado.

PASO 4 Ajustar la tapa ﬁrmemente con una moneda.

IMPORTANTE: Durante el cambio de pila, toda la información y ajustes predeterminados se guardarán durante

20 segundos.

Para salvar esta información debes cambiar la pila en un máximo de 20 segundos o todos los ajustes para

Tamaño de Rueda, Reloj y Odómetro se tendrán que volver a predeterminar.

Consejo: Compra la pila de repuesto a tiempo. Para salvar la información almacenada y todos los ajustes, cambia la pila a tiempo.

Antes de cambiar la pila te recomendamos que tomes nota de los datos predeterminados de Tamaño de Rueda y Odómetro.

Atención: Si por alguna razón la pantalla se queda en blanco o muestra algún dato irregular después de un cambio de pila, hay

que apretar el botón AC de la parte trasera . Esta acción borrará todos los datos predeterminados por lo que habrá que ajustar el

Tamaño de la Rueda, el Reloj y el Odómetro.

5. Programación del computador

Para mostrar la Velocidad y calcular la Distancia Parcial y el resto de datos, tu VDO de la serie A necesita el tamaño de rueda

exacto=circunferencia de la rueda (en mm o pulgadas) de tu bicicleta

5.1 COMO DETERMINAR EL TAMAÑO DE RUEDA

El ajuste del tamaño de rueda debe hacerse como mucho con un margen de error de 1mm o 0.1 pulgada.

La tabla inferior muestra los tamaños de neumático más comunes y la circunferencia de rueda relacionada en mm y pulgadas.

Estos datos deben corresponderse necesariamente con tu bicicleta.

Si el tamaño de tu neumático no aparece en la Tabla, puedes calcular el tamaño de la rueda de la siguiente forma:

PASO 1 Mantén tu bicicleta en posición vertical. Con el neumático inﬂado con la presión adecuada, gira la rueda delantera

hasta que la válvula quede en su posición más baja (posición 6 en punto). Haz una marca en el suelo indicando la

posición de la válvula.

PASO 2 Mueve la bicicleta hacia delante en línea recta durante una vuelta completa hasta que la válvula vuelva a estar en

su posición más baja. Vuelve a hacer una marca en el suelo indicando su posición.

PASO 3 Mide la distancia entre las marcas en milímetros o pulgadas (1 pulgada = 25.4mm). La cifra obtenida es el

tamaño de la rueda = circunferencia de la rueda.

5.2 SELECCION DE LECTURA EN O km m

La serie A de VDO puede mostrar la velocidad y todos los datos relacionados en kilómetros/hora o en millas. Puedes cambiar de

lectura en cualquier momento de a y viceversa. Todos los datos de TRP, AVG, MAX, TOT se recalcularán automáticamente.km m

PASO 1 Con TRP en pantalla, presiona el botón SET durante 3 segundos.

PASO 2 y parpadearán. Utiliza el botón MODE para seleccionar la lectura en o km m km m

PASO 3 Presiona el botón SET para conﬁrmar la selección anterior. Posteriormente aparecerá en pantalla el modo-ajuste

del tamaño de rueda = circunferencia de rueda.

5.3 PROGRAMACION DEL TAMAÑO DE RUEDA

Tras presionar el botón de SET para conﬁrmar la selección de o , en la pantalla aparecerá el modo-ajuste para el tamaño de km m

rueda = circunferencia de rueda. El ajuste estándar de fábrica para el tamaño de rueda es 2155mm para lectura en y 84,84 km

inch pulgadas para lectura en .m

Atención: Para lectura en el tamaño de ruedas debe establecerse en mm y para el tamaño de la rueda debe establecerse km m

en pulgadas.

PASO 1 Presionar el botón MODE para ajustar la cifra que parpadea en pantalla hasta obtener el tamaño

de rueda que necesitamos.

PASO 2 Presionar el botón de SET para conﬁrmar el primer dígito y cambiar al siguiente.

PASO 3 Repetir Pasos 1 y 2 hasta que todos los dígitos del tamaño de rueda estén conﬁrmados.

PASO 4 Presiona el botón SET durante 3 segundos para concluir el ajuste del Tamaño de Rueda y volver a la pantalla de

TRP.

5.4 AJUSTE DE RELOJ

Tu modelo VDO de la serie A muestra la hora real en formato 24:00 (hh:mm)

PASO 1 Muestra CLK en pantalla. Presiona el botón SET durante 3 segundos. El Modo-Ajuste de Reloj aparecerá en

pantalla.

PASO 2 Usar el botón MODE para cambiar los dígitos de la hora que aparecen parpadeantes.

Mantén presionado el botón de MODE para un ajuste más rápido.

Conﬁrmar el ajuste presionando el botón SET. Esta conﬁrmación también te llevará al ajuste de Minutos.

PASO 3 Usar el botón MODE para cambiar los dígitos del minutero que están parpadeando. Mantener presionado el botón

MODE para un ajuste más rápido.

PASO 4 Presionar el botón de SET durante 3 segundos para terminar el ajuste del Reloj y volver a la pantalla CLK.

5.5 PROGRAMACION DEL ODOMETRO

El contador de distancia total TOT puede programarse en cualquier momento, por ejemplo después del cambio de la pila o para

mover todos los datos del TOT desde tu ciclocomputador antiguo a tu nuevo ciclocomputador de la serie A.

PASO 1 En la pantalla TOT, presiona el botón SET durante 3 segundos. En pantalla aparecerá Modo-Ajuste de TOT.

PASO 2 Presionar el botón MODE para ajustar los dígitos que parpadean al valor requerido.

Conﬁrmar el ajuste presionando el botón SET y al mismo tiempo parpadeará el siguiente dígito.

STEP 3 Repetir PASO 1 y PASO 2 hasta conseguir el valor requerido.

STEP 4 Presionar el botón de SET durante 3 segundos para concluir el ajuste de TOT y volver a la pantalla TOT.

6. Montaje

6.1 MONTAJE DEL IMAN Y DEL SENSOR

¡Importante! ¡Presta atención durante el montaje!

La distancia entre el Sensor y el imán debe ser de entre 1 y 5 mm.

PASO 1 Colocar el Sensor en la suspensión delantera con la ayuda de la bridas y dejándolo ﬂojo por si

hay que hacer ajustes ﬁnales. Es posible el montaje tanto en el lado derecho de la suspensión

como en el izquierdo.

PASO 2 Colocar el imán en el radio dejándolo ﬂojo por si hay que hacer ajustes ﬁnales. El imán debe apuntar hacia el

marcaje del sensor en el Sensor.

PASO 3 Lleva a cabo los ajustes ﬁnales de posición del imán hacia el marcaje del Sensor, asegurándote que la distancia

entre el imán y el marcaje del sensor es de 1 a 5 mm. Para conseguir esa distancia también debes ajustar la

posición del Sensor con respecto al imán.

PASO 4 Para ﬁjar ﬁnalmente el Sensor, ajusta fuertemente las bridas. Corta el sobrante.

PASO 5 Para ﬁjar ﬁnalmente el imán, presiona el protector del imán hasta que esté ﬁjado al radio de forma segura.

PASO 6 Mantén el cable ordenado y enrollado alrededor de la horquilla y a lo largo del cale de freno hacia el manillar.

ATENCION: Durante el montaje mueve el manillar y comprueba el recorrido de la suspensión (en el caso de

horquilla de suspensión) para asegurarte de que el cable no esté demasiado tirante y pueda rajarse durante el

pedaleo.

6.2 MONTAJE DEL SOPORTE

PASO 1 Decide si quieres montar el soporte en el manillar o en la potencia.

PASO 2 Dependiendo de la decisión deberás girar el pie del soporte 90º.

Quita los 2 tornillos, gira el pie del soporte para ajustarlo tanto en el montaje sobre manillar o sobre la potencia.

PASO 3 Fija el pie del soporte con los 2 tornillos. No los pases de rosca.

PASO 4 Fija el soporte tanto al manillar como a la potencia usando dos bridas.

Corta el sobrante.

6.3 INSTALACION DEL CICLOCOMPUTADOR

Coloca el ciclocomputador en el soporte (posición 10 en punto) y gíralo en el sentido de las agujas del reloj hasta que escuches un

click y hallas llegado a la posición de las 12 en punto.

Precaución: Asegúrate de que el ciclocomputador esté colocado adecuadamente sobre el soporte y lo hayas girado en el sentido

de las agujas del reloj hasta escuchar el click.

7. Prueba de funcionamiento

Después de la instalación, por favor comprueba el funcionamiento de tu VDO de la serie A8.

Eleva la rueda delantera de la bici. Gira la rueda delantera. En un plazo de 2 a 4 segundos debe aparecer en pantalla una lectura

de velocidad. Si no es así, vuelve a comprobar la posición del imán y la distancia del imán con respecto al marcaje del Sensor.

Reajusta la posición y la distancia y haz la prueba de nuevo.

Te deseamos jornadas y salidas inolvidables sobre tu bici equipada con tu nuevo VDO de la serie A.

Contacta con tu tienda en caso de problemas técnicos.

8. Reclamación de garantías

VDO Cycle Parts le garantiza su computador VDO durante 3 años desde la fecha de compra. Esta garantía cubre defectos en el

material y en la mano de obra. Defectos en cables, emisores, transmisores y materiales que resultado de un uso anormal, cuidado

impropio, accidentes, abuso o alteración no son cubiertos por nuestra garantía. Abrir la carcasa del computador (exceptuando la

tapa de la pila) se considera abuso, esto no es cubierto por nuestra garantía de 3 años.

Por favor guardar su ticket de compra que es lo que prueba que en caso de legítima reclamación está bajo periodo de garantía.

En caso de legítima reclamación usted está en su derecho de reparación para su computador o reemplazarlo por un modelo

comparable. Debido a posibles cambios en los modelos, su modelo podría haber sido descatalogado.

En caso de que usted deba hacer una reclamación, por favor primero contacte con el suministrador donde usted compró su

computador VDO. Si el suministrador no es capaz de ayudarle, usted puede devolver su computador a:

Cycle Parts GmbH, Grobe Ahlmüle 33, D-76865 Rohrbach.

En caso de preguntas técnicas, por favor contacte con su servicio de cliente telefónico: +49-6349-9635-10.

Más información técnica está disponible en su página web:

http://www.vdocyclecomputing.com

Especiﬁcaciones técnicas de nuestros computador están sujetas a cambios sin notiﬁcación.

Instrucciones para el tratamiento al ﬁnal de vida útil

Este producto cumple con la Directiva EU 2002/96/EC. Símbolo * en el producto o en su empaque indica que este

producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de

recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche

correctamente, usted ayudará a evitar posibles consecuensias negativas para el ambiente y la salud pública, lo

cual podria ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada

sobre el reciclaje de este producto, póngase en contacto con la administración de su servicio de desechos del

hogar o con la tienda donde compró el producto.

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

Parabéns pela compra do seu ciclocomputador VDO. Para o aproveitar ao máximo e beneﬁciar de todas as suas vantagens

técnicas, recomendamos que leia cuidadosamente este manual. Encontrará instruções fundamentais para o seu funcionamento

assim como diversas dicas. Desejamos-lhe corridas e passeios inesquecíveis na sua bike equipada com VDO. Por favor veriﬁcar

a embalagem antes da instalação para conﬁrmar que o conteúdo está completo.

1. Funcionamento dos botões

BOTÃO DIREITO ( ) No Modo Ciclismo: Usar este botão para passar pelos écrans Botão-MODE

TRP, TOT, TRPTM, AVG, MAX e CLK

INo Modo-AJUSTE: Usar este botão para ajustar os valores no écran de ajuste.

BOTÃO ESQUERDO ( ) Usar este botão para aceder ao écran de ajuste de Tamanho da Roda, Relógio Botão SET

e Odómetro.

No Modo-AJUSTE: Selecção de valores.

2. Funções de computador

VELOCIDADE ACTUAL ( ) A velocidade actual aparece permanentemente no écran até 120 KM/H (75MPH) KMH/MPH

com uma precisão de 0.1 dígito.

COMPARATIVO DE VELOCIDADE ( ) Faz uma comparação da Velocidade Média Actual. st

Aparecem “Setas de Velocidade” no lado direito.

(s) = Velocidade

(st) = velocidade actual igual à velocidade média

(t)= velocidade actual menor que a velocidade média

DISTÂNCIA PARCIAL ( ) Mostra a Distância Parcial actual até 999,99 KM ou M. Se ultrapassar os 999,99 TRP

o contador ﬁca a 000,00. Os valores de TRPTM, AVG e MAX ﬁcarão simultanea-

mente a Zero.

RELÓGIO AUTOMATICO ( ) Mostra o Tempo Parcial actual. Start/Stop automático. Conta até 9:59:59 (h:m:s). TRPTM

Se ultrapassar os 9:59:59 o contador ﬁca a 0:00:00. Os valores de TRPTM, AVG

e MAX ﬁcarão simultaneamente a Zero.

VELOCIDADE MÈDIA ( ) Mostra a Velocidade Média actual. Calcula-se com base na informação de TRPTM AVG

e de TRP.

VELOCIDADE MÀXIMA ( ) Mostra a Velocidade Máxima actual até 120 KMH (75MPH)MAX

RELÓGIO ( ) Mostra a hora actual em formato 24 horas.CLK

ODÓMETRO DE DISTÂNCIA TOTAL ( ) Mostra a Distância Parcial Total acumulada em todas as saídas individuais. Conta TOT

até 99999 KM ou MPH. O valor restabelece-se após a mudança de pilha.

MODO DESCANSO Para prolongar a duração da pilha, o A8 ﬁca em modo “descanso” automatica-

mente após 3 minutos sem ser utilizado. O écran só mostrará o relógio.

O computador liga-se automaticamente assim que receber informação do sensor

de velocidade ou quando se carregar em qualquer botão.

3. Reset do computador

3.1 RESET DA INFORMAÇÃO ACTUAL

Para fazer reset à informação actual TRP, TRPTM, AVG e MAX, pressionar ao mesmo tempo os botões de SET e MODE

durante 3 segundos.

3.2 RESET COMPLETO DO COMPUTADOR

Para fazer reset completo ao computador, utilizar um lápis para pressionar o botão “AC” do lado inferior do computador.

ATENÇÃO: Esta acção apagará automaticamente toda a informação deﬁnida de tamanho da roda, CLK e TOT.

4. Montagem e ajuste

4.1 INSTALAÇÃO DA PILHA NO COMPUTADOR

Para prolongar a sua duração, o modelo A8 vem sem a pilha instalada. O VDO série A8 utiliza uma pilha 3V-Tipo CR 2032.

As pilhas vendem-se nas lojas habituais (código de VDO 1013). Com um uso normal a pilha dura cerca de 12 meses.

Atenção: Em caso de mau funcionamento, por favor comprove a pilha antes de iniciar o processo de reclamação da garantia.

PASSO 1 Tirar a tampa do compartimento da pilha com uma moeda.

PASSO 2 Colocar a pilha no seu sítio com o pólo “+” visível.

Cuidado para não daniﬁcar o contacto da pilha ao instalá-la.

PASSO 3 Tornar a colocar a tampa sem perfurar ou deformar a arandela de borracha.

Precaução: Se a arandela for perfurada ou deformada, diminuirá a resistência do selo.

PASSO 4 Ajustar a tampa ﬁrmemente com uma moeda.

IMPORTANTE: Durante a mudança da pilha, toda a informação e ajustes predeterminados serão guardados

durante 20 segundos.

Para guardar esta informação deve mudar-se a pilha no máximo em 20 segundos ou todos os ajustes para

Tamanho de Roda, Relógio e Odómetro terão que ser reajustados.

Conselho: Compre a pilha de reposição com antecedência. Para guardar a informação armazenada e todos os ajustes, mudar

a pilha a tempo. Antes de mudar a pilha recomendamos que tome nota dos dados predeﬁnidos de Tamanho de Roda e Odómetro.

Atenção: Se por alguma razão o écran ﬁcar em branco ou mostrar algum dado irregular após a mudança de pilha, deve carregar

no botão AC da parte traseira. Esta acção apagará todos os dados predeﬁnidos tendo que ajustar o Tamanho da Roda, Relógio

e Odómetro.

5. Programação do computador

Para mostrar a Velocidade e calcular a Distância Parcial e o resto dos dados, o VDO da série A necessita do tamanho de roda

exacto=circunferência da roda (em mm ou polegadas) da bicicleta

5.1 COMO DETERMINAR O TAMANHO DA RODA

O ajuste do tamanho da roda deve ser fazer-se com uma margem de erro de 1mm ou 0.1 polegada.

A tabela inferior mostra os tamanhos de pneu mais comuns e a circunferência da roda correspondente em mm e polegadas.

Estes dados devem corresponder necessariamente aos da bicicleta.

Se o tamanho do pneu não aparecer na Tabela, pode calcular-se o tamanho da roda da seguinte forma:

PASSO 1 Manter a bicicleta em posição vertical. Com o pneu cheio com a pressão adequada, virar a roda dianteira até que

a válvula ﬁque na posição mais baixa (posição 6 horas em ponto). Fazer uma marca no chão indicando a posição

da válvula.

PASSO 2 Empurrar a bicicleta em linha recta para uma volta completa até que a válvula volte a estar na sua posição mais

baixa. Volte a fazer uma marca no chão indicando a sua posição.

PASSO 3 Medir a distância entre as marcas em milímetros ou polegadas (1 polegada = 25.4mm). O valor obtido

é o tamanho da roda = circunferência da roda.

5.2 SELECÇÃO DE LEITURA EM OU km m

A série A de VDO pode mostrar a velocidade e todos os dados relacionados em kilómetros/hora ou em milhas. Pode mudar-se

de leitura a qualquer momento de para e vice-versa. Todos os dados de TRP, AVG, MAX, TOT serão automaticamente km m

recalculados.

PASSO 1 Com TRP no écran, pressionar o botão SET durante 3 segundos.

PASSO 2 e irão piscar. Utilizar o botão MODE para seleccionar a leitura em ou .km m km m

PASSO 3 Pressionar o botão SET para conﬁrmar a selecção anterior. Posteriormente aparecerá no écran o modo-ajuste do

tamanho da roda = circunferência da roda.

5.3 PROGRAMAÇÃO DO TAMANHO DA RODA

Após pressionar o botão de SET para conﬁrmar a selecção de ou , no écran aparecerá o modo-ajuste para o tamanho da km m

roda = circunferência da roda. O ajuste standard de fábrica para o tamanho da roda é de 2155mm para leitura em e de km

84,84 inch polegadas para leitura em .m

Atenção: Para leitura em o tamanho das rodas deve ser deﬁnido em mm e para o tamanho das rodas deve ser deﬁnido em km m

polegadas.

PASSO 1 Pressionar o botão MODE para ajustar o valor que está a piscar no écran até se obter o tamanho

de roda que necessitamos.

PASSO 2 Pressionar o botão de SET para conﬁrmar o primeiro dígito e passar ao seguinte.

PASSO 3 Repetir Passos 1 e 2 até que todos os dígitos do tamanho da roda estejam conﬁrmados.

PASSO 4 Pressionar o botão SET durante 3 segundos para concluir o ajuste do Tamanho da Roda e voltar ao écran de TRP.

5.4 AJUSTE DO RELÓGIO

O modelo VDO da serie A mostra a hora real em formato 24:00 (hh:mm)

PASSO 1 Mostra CLK no écran. Pressionar o botão SET durante 3 segundos. O Modo-Ajuste de Relógio aparecerá no écran.

PASSO 2 Usar o botão MODE para mudar os dígitos da hora que aparecem a piscar. Manter pressionado o botão de MODE

para um ajuste mais rápido. Conﬁrmar o ajuste pressionando o botão SET. Esta conﬁrmação também levará ao

ajuste de Minutos.

PASSO 3 Usar o botão MODE para mudar os dígitos dos minutos que estão a piscar. Manter pressionado

o botão MODE para um ajuste mais rápido.

PASSO 4 Pressionar o botão de SET durante 3 segundos para terminar o ajuste do Relógio e voltar ao écran

CLK.

5.5 PROGRAMAÇÃO DO ODÓMETRO

O contador de distância total TOT pode programar-se em qualquer momento, por exemplo após a mudança da pilha ou para

mover todos os dados do TOT a partir do seu ciclocomputador antigo para o novo ciclocomputador da série A.

PASSO 1 No écran TOT, pressionar o botão SET durante 3 segundos. No écran aparecerá Modo-Ajuste do

TOT.

PASSO 2 Pressionar o botão MODE para ajustar os dígitos que estão a piscar para o valor pretendido.

Conﬁrmar o ajuste pressionando o botão SET e ao mesmo tempo passará ao dígito seguinte.

PASSO 3 Repetir PASSO 1 e PASSO 2 até conseguir o valor pretendido.

PASSO 4 Pressionar o botão de SET durante 3 segundos para concluir o ajuste do TOT e voltar ao écran TOT.

6. Montagem

6.1 MONTAGEM DO IMAN E DO SENSOR

Importante! Muita atenção durante a montagem!

A distância entre o Sensor e o íman deve ser entre 1 e 5 mm.

PASSO 1 Colocar o Sensor na suspensão dianteira com a ajuda das bridas e deixando-o frouxo para se for

necessário fazer ajustes ﬁnais. É possível a montagem tanto no lado direito da suspensão como no esquerdo.

PASSO 2 Colocar o íman no rádio deixando-o frouxo para se for necessário fazer ajustes ﬁnais. O íman deve apontar para a

marcação do sensor no Sensor.

PASSO 3 Fazer os ajustes ﬁnais de posição do íman até à marcação do Sensor, assegurando que a distância entre o íman

e a marcação do sensor é de 1 a 5 mm. Para conseguir essa distância também se deverá ajustar a posição do

Sensor em relação ao íman.

PASSO 4 Para ﬁxar ﬁnalmente o Sensor, ajustar fortemente as bridas. Cortar o que sobra.

PASSO 5 Para ﬁxar ﬁnalmente o íman, pressionar o protector do íman até que esteja ﬁxo ao rádio de forma segura.

PASSO 6 Manter o cabo ordenado e enrolado à volta do grampo e ao longo do cabo do travão até ao guiador.

ATENÇÃO: Durante a montagem mover o guiador e comprovar o percurso da suspensão (no caso de grampo de

suspensão) para assegurar que o cabo não está demasiado esticado e possa quebrar durante o uso.

6.2 MONTAGEM DO SUPORTE

PASSO 1 Deﬁnir se quer montar o suporte no guiador ou na potencia.

PASSO 2 Dependendo da escolha deverá girar o pé do suporte 90º.

Tirar os 2 parafusos, girar o pé do suporte para ajustá-lo tanto na montagem no guiador como na potência.

PASSO 3 Fixar o pé do suporte com os 2 parafusos. Não apertar demasiado.

PASSO 4 Fixar o suporte tanto ao guiador como à potencia usando duas bridas.

Cortar o que sobra.

6.3 INSTALAÇÃO DO CICLOCOMPUTADOR

Colocar o ciclocomputador no suporte (posição 10 horas em ponto) e girá-lo no sentido dos ponteiros do relógio até ouvir um click

e terá ﬁcado na posição das 12 horas em ponto.

Precaução: Assegurar que o ciclocomputador está colocado adequadamente sobre o suporte e que foi girado no sentido dos

ponteiros do relógio até ouvir o click.

7. Prova de funcionamento

Após a instalação, por favor comprovar o funcionamento do seu VDO série A.

Levantar a roda dianteira da bike. Girar a roda dianteira. Entre 2 a 4 segundos deve aparecer no écran uma leitura de velocidade.

Se assim não for, voltar a comprovar a posição do íman e a distância do íman face à marcação do Sensor. Reajustar a posição

e a distancia e fazer novamente a prova.

Desejamos-lhe corridas e passeios inesquecíveis na sua bike equipada com o seu novo VDO da série A.

Contacte a sua loja em caso de problemas técnicos.

8. Termos Garantia

VDO cycle parts garante o seu computador VDO por um período de 3 anos após a compra. Esta garantia inclui defeitos no material

ou execução. Defeitos nos cabos, transmissores, receptores e nos materiais de montagem resultantes de um uso normal ou

avaria. Falta de cuidados, acidentes, abuso ou alteração destes produtos não estão abrangidos pela nossa garantia. Abertura

do comptudador (excepto a tampa da bateria), é considerado um abuso, pelo que não será abrangido pelos nossos 3 anos de

garantia.

Por favor conserve o recibo de venda para provar que o seu computador está abrangido pela garantia no caso de reclamação

legítima.

No caso de reclamação legítima será-lhe reparado o seu computador ou substítuido por outro de um modelo igual ou equivalente.

Esta alteração de modelo é possivel, caso o modelo em causa já não esteja disponível. Para uma eventual reclamação, deverá

primeiramente contactar a loja onde adquiriu o computador VDO. No caso do referido vendedor não estiver disponível para

o ajudar poderá enviar o mesmo para

Cycle Parts GMBH, Große Ahlmühle 33, D-76865 Rohrbach (Germany).

No caso de quetões técnicas poderá contactar o serviço de clientes internacional : +49-6349-9635-10

Mais informação técnica está disponível no nosso Website:

http://www.vdocyclecomputing.com

Especiﬁcações técnicas do seu computador estão sujeitas a serem alteradas sem aviso prévio.

Instruções para o tratamento em ﬁm de vida útil

Este produto está conforme a directiva EU 2002/96/EC. O simbolo * impresso n˜o produto ou na sua embalagem

indica que este produto no se pode tratar como lixo doméstico normal. Este produto deve ser entregue num

ponto de recolha de equipamentos electrónicos para reciclagem. Ao assegurar-se que este produto é eliminado

correcttamente, estará a ajudar a evitar possiveis consequências negativas para o ambiente e saúde pública que

resultariam se este produto n˜o fosse manipulado de forma adquada. Para obter informaç˜es mais detalhadas

sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja

onde comprou o produto.

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

Gefeliciteerd met de aankoop van uw VDO Fietscomputer. Gelieve deze handleiding grondig te lezen om alle mogelijkheden en

technische snufjes van uw computer te benutten. Naast bedieningsaanwijzingen bevat deze handleiding ook veel nuttige tips. Wij

wensen u veel toffe ritjes op uw ﬁets die met de VDO ﬁetscomputer uitgerust is.

Gelieve de verpakking te controleren alvorens de installatie aan te vatten.

1. Toetsfuncties

RECHTERTOETS ( ) Met deze toets kunt u in de ﬁetsmodus wisselen tussen de MODE-toets

schermen TRP, TOT, TRPTM, AVG, MAX en CLK.

In de instelmodus (SET-modus) kunt u waarden (cijfers) instellen.

LINKERTOETS (SET-toets) In ﬁetsmodus: openen van de instelmodus (SET-mode) voor wielmaat,

klok en kilometerteller.

In de instelmodus (SET-modus) selecteert u het te veranderen cijfer

2. Computerfuncties

HUIDIGE SNELHEID ( ) De huidige rijsnelheid wordt steeds weergegeven op de display, tot 120 KMH KMH/MPH

(75 MPH) en dit tot op 0.1 KM/U nauwkeurig

SNELHEIDSVERGELIJKING ( ) Wordt automatisch en constant rechts weergegevenst

(s) = huidige snelheid is hoger dan de gemiddelde snelheid

(st) = huidige snelheid is gelijk aan de gemiddelde snelheid

(t)= huidige snelheid is lager dan de gemiddelde snelheid

RITAFSTAND ( ) Toont de afgelegde weg van de huidige rit, tot 999.99 KM of MIJL. Bij over-TRP

schrijding van 999.99 KM herbegint de teller vanaf 000.00. De TRPTM, AVG en

MAX-waarden worden dan ook gelijktijdig terug op nul gezet.

AUTOMATISCHE TIMER ( ) Meting van de rijtijd van de huidige rit met automatische start/stop functie tot TRPTM max. 9:59:59 (u:min:sec). Bij overschrijding van 9:59:59, herbegint de tijd te

tellen vanaf 0:00:00.

De TRPTM, AVG und MAX-waarden worden dan ook gelijktijdig terug op nul gezet.

GEMIDDELDE SNELHEID ( ) Weergave van de gemiddelde snelheid van de huidige rit. Deze waarde wordt AVG

berekend op basis van de TRPTM (effectieve rijtijd)- en TRP (huidig afgelegde

weg)-gegevens.

MAXIMUMSNELHEID ( ) Weergave van de maximumsnelheid van de huidige rit, tot max. 120 KMH MAX

(75 MPH)

KLOK ( ) Weergave van de huidige tijd in 24 uur-formaat.CLK

TOTAAL AFGELEGDE

WEG KILOMETERTELLER ( ) Totaal van alle afzonderlijk afgelegde afstanden tot max. 99999 KM of M. TOT

De waarde kan na batterijwissel opnieuw worden ingegeven.

SLEEP MODE Om de levensduur van de batterij te verlengen, schakelt de A8 automatisch

naar de slaapmodus na 3 minuten inactiviteit (geen ontvangen signaal van de

sensor/zender). Enkel de klok wordt afgebeeld. De A8 herstart automatisch als

u opnieuw begint te ﬁetsen of drukt op eender welke toets.

3. Reset van de computer

3.1 RESET VAN DE HUIDIGE RITGEGEVENS

Om de TRP, TRPTM, AVG, MAX-waarden van de huidige rit te resetten, houdt u de SET- en MODE-toets

gelijktijdig 3 seconden ingedrukt.

3.2 RESETTEN VAN ALLE INSTELLINGEN NAAR DE FABRIEKSINSTELLING

Om alle displayfuncties en alle geprogrammeerde instellingen (incl. CLK, TOT en wielmaat) te resetten naar de standaard

fabrieksinstellingen, drukt u met een pen (met spitse punt) op de “AC”-toets aan de achterkant van de computer.

OPGELET: hierdoor worden al uw gegevens en instellingen voor wielmaat, CLK en TOT gewist en op nul gezet.

4. Montage en inwerkingstelling

4.1 INSTALLEREN VAN DE BATTERIJ IN DE COMPUTER

Om de levensduur van de batterij te verlengen, wordt de batterij niet vooraf geïnstalleerd in de A8. De VDO A8 vereist een

3 V-batterij type CR 2032. Deze batterijen zijn verkrijgbaar bij uw plaatselijke verdeler (VDO-onderdeelnr. #1013). Bij normaal

gebruik gaat de batterij ongeveer één jaar mee.

Tip: controleer bij een defect eerst de werking van de batterij alvorens uw probleem/klacht door te sturen.

STAP 1 Verwijder het batterijdeksel van de computerbehuizing met een gepast muntstuk (van 2 euro).

STAP 2 Plaats de batterij in de batterijhouder met de plus(+)-pool naar boven.

Let erop dat de batterij tijdens de installatie niet kantelt waardoor het contact wordt verbroken.

STAP 3 Plaats het batterijdeksel voorzichtig terug en zorg ervoor dat de rubberen O-ring niet geklemd zit of vervormd

raakt, maar wel vlak ligt.

OPGELET: Als de O-ring geklemd of vervormd raakt, is de computer mogelijk niet meer waterdicht.

STAP 4 Gebruik het geldstuk om het batterijdeksel goed dicht te draaien.

BELANGRIJK: Tijdens de batterijwissel worden alle gegevens gedurende 20 seconden bewaard.

Om uw gegevens te behouden, moet u de batterij dus binnen 20 seconden vervangen, zoniet moeten alle

instellingen voor wielmaat, klok en kilometerteller opnieuw worden uitgevoerd.

Tip: Koop tijdig een vervangbatterij. Vervang de batterij tijdig om uw instelwaarden te behouden. Noteer voor de zekerheid de

instelwaarden van de wielmaat en de kilometerstand alvorens de batterij te vervangen.

Opgelet: als de display na een batterijwissel niets of onregelmatigheden weergeeft, drukt u op de AC-toets aan de achterkant van

de computer. Hierdoor worden alle gegevens en instellingen gewist. De instellingen voor wielmaat, klok en kilometerteller moeten

dus opnieuw worden uitgevoerd.

5. Computerprogrammering

Om de snelheid en de afgelegde weg te kunnen berekenen, heeft uw VDO A8 de juiste wielmaat (= wielomtrek) van uw ﬁets

(in mm of inch) nodig

5.1 BEPALING VAN DE WIELMAAT:

De wielmaat kan tot 1 mm of 0.1 inch nauwkeurig worden ingesteld. De onderstaande tabel toont een overzicht van de meest

voorkomende (in mm en inch) wielmaten. Deze gegevens stemmen niet noodzakelijk overeen met de effectieve gegevens van

uw ﬁets.

Als uw wielmaat niet in de tabel opgenomen is, kunt u de juiste maat opsporen als volgt:

STAP 1 Zet uw ﬁets rechtop. Zorg ervoor dat uw banden goed opgepompt zijn (juiste druk). Draai uw voorwiel tot het

ventiel zich onderaan bevindt (op 6 uur). Duid de plaats van het ventiel op de vloer aan met een streepje of

plakband.

STAP 2 Duw de ﬁets in een rechte lijn naar voren en laat het wiel één keer ronddraaien tot het ventiel zich weer onderaan

bevindt (op 6 uur). Duid de plaats van het ventiel opnieuw aan op de vloer met een streepje of plakband.

STAP 3 Meet de afstand tussen deze twee aanduidingen (in mm of inch, 1 inch=25.4 mm). Deze waarde is uw

wielmaat = wielomtrek.

5.2 WEERGAVE IN KILOMETERS of MIJLEN km m

Bij de A8 kunnen snelheid en afgelegde weg in kilometer of mijl worden weergegeven. U kunt eender wanneer overschakelen van

km naar mijl en omgekeerd. Alle TRP-, AVG-, MAX- en TOT gegevens worden dan automatisch omgerekend.

STAP 1 Laat TRP op het display verschijnen en houd de SET-toets 3 seconden ingedrukt.

STAP 2 km m km m of knippert bovenaan rechts. Selecteer de gewenste weergave ( of )

aan de hand van de MODE-toets.

STAP 3 Druk op de SET-toets om uw keuze te bevestigen. De A8 toont nu automatisch de instelmodus voor de wielmaat

(wielomtrek).

5.3 PROGRAMMERING VAN DE WIELMAAT

Na het indrukken van de SET-toets ter bevestiging van uw keuze ( of ), toont de A8 de instelmodus voor de wielmaat km m

(wielomtrek).

De fabriekswaarden voor de wielmaat zijn 2155 mm bij -weergave en 84,84 inch bij -weergave.km m

Opgelet: bij -weergave moet de wielmaat in mm worden uitgedrukt en bij -weergave in inch.km m

STAP 1 Druk op de MODE-toets om het knipperende cijfer te veranderen naar de juiste waarde.

STAP 2 Druk op de SET-toets om deze instelling te bevestigen en ga naar het volgende knipperende cijfer.

STAP 3 Herhaal stap 1 en stap 2 tot alle cijfers overeenstemmen met uw wielmaat.

STAP 4 Houd de SET-toets 3 seconden ingedrukt om de instelling van de wielmaat te beëindigen en terug te

keren naar de TRP-display.

5.4 KLOKINSTELLING

De VDO A8 toont de huidige tijd in 24:00 (uu:mm)-formaat.

STAP 1 Houd de SET-toets in de CLK modus 3 seconden ingedrukt, waarna de instelmodus voor de klok op de display

verschijnt.

STAP 2 Verander de knipperende uur-cijfers met de MODE-toets. Houd de MODE-toets ingedrukt voor

een snelle instelling. Druk op de SET-toets om uw instellingen te bevestigen. Vervolgens wordt

er naar de minuutinstelling overgeschakeld.

STAP 3 Stel de knipperende minuten in met de MODE-toets. Houd de MODE-toets ingedrukt voor een snelle instelling.

STAP 4 Houd de SET-toets 3 seconden ingedrukt om de klokinstelling te beëindigen en terug te keren naar de

CLK-display.

5.5 PROGRAMMERING VAN DE KILOMETERTELLER

De teller van het totaal aantal kilometers (TOT) kan worden geprogrammeerd om bv. na een batterijwissel uw gewiste gegevens te

herstellen of om waarden van een oude computer over te zetten naar uw nieuwe A8.

STAP 1 Houd de SET-toets 3 seconden ingedrukt in de TOT-modus. De TOT SET-mode verschijnt op het

display.

STAP 2 Druk op de MODE-toets om het knipperende cijfer te veranderen naar de gewenste waarde. Bevestig deze

instelling door op de SET-toets te drukken, waarna het volgende (knipperende) cijfer verschijnt.

STAP 3 Herhaal STAP 1 en STAP 2 tot alle cijfers op de gewenste waarden staan.

STAP 4 Houd de SET-toets 3 seconden ingedrukt om de instelling van de kilometerteller (TOT) te beëindigen en terug te

keren naar de TOT-display.

6. Installatie/Montage

6.1 MOUNTING OF MAGNET AND SENSOR

Belangrijk! Let op het onderstaande tijdens de installatie/montage.

De sensor moet 1 à 5 mm van de magneet verwijderd zijn.

STAP 1 De sensor met kabelbinders bevestigen aan de voorvork (nog niet deﬁnitief vastmaken). De montage is zowel

links als rechts van de vork mogelijk.

STAP 2 Bevestig de magneet aan de spaak, maar niet te vast zodat je ze nog kan bijregelen.

STAP 3 De magneet deﬁnitief uitrichten naar de sensormarkering, de afstand tussen de magneet en de sensormarkering

moet 1 à 5 mm bedragen. Om deze afstand te bekomen, moet u de sensor ook t.o.v. de magneet uitrichten.

STAP 4 De kabelbinders aan de sensor deﬁnitief vastmaken. Overblijvende kabelbind-delen verwijderen.

STAP 5 De magneet deﬁnitief bevestigen. Druk op de magneetschaal tot de magneet stevig op de spaak bevestigd is.

STAP 6 Installeer de kabel netjes door deze rond de vork te winden en langs de remkabel naar het stuur te doen lopen

(aanbevolen: met isolatiestrip)

OPGELET: beweeg het stuur regelmatig tijdens de montage en controleer het ophangwerk (bij een ophangvork)

om u ervan te vergewissen dat de kabel overal voldoende speling heeft en nadien niet zal knappen.

6.2 MONTAGE VAN DE HOUDER

STAP 1 Beslis eerst waar u de beugel wilt bevestigen: op het stuur of op de voorbouw.

STAP 2 Verwijder indien nodig de 2 schroeven van de houder en draai het voetstuk

van de houder zodat het geschikt is voor stuur- of voorbouwmontage.

STAP 3 Bevestig de houder opnieuw aan het voetstuk met de 2 schroeven. Let op dat u de schroeven niet doldraait.

STAP 4 Bevestig de houder aan het stuur of aan de voorbouw aan de hand van de kabelbinders. Verwijder de

overblijvende binders (met een tang).

6.3 INZETTEN VAN DE COMPUTER IN DE TWIST-CLICK-HOUDER

Zet de computer in de beugel (45 graden naar links, op 10 uur-stand) en draai deze klokgewijs tot u een klikgeluid hoort en de

12 uur-stand bereikt heeft.

Opgelet: zorg ervoor dat de computer volledig in de houder zit en dat u wel degelijk een “klik” gehoord heeft bij het klokgewijs

draaien.

Om de computer uit de houder te nemen, draait u het bovenstuk naar links tot u het er langs boven kunt uithalen.

7. Functietest

Gelieve de werking van uw A8 te controleren na voltooiing van de installatie.

Hef het voorwiel van uw ﬁets op en draai eraan. Als de computer geen snelheid weergeeft na 2 à 4 seconden, moet u controleren

of de afstand tussen de sensor/zender en de magneet niet groter is dan 5 mm. Corrigeer de afstand en doe de test opnieuw.

Wij wensen u veel aangename ritjes en tochtjes op uw ﬁets die met de VDO A8 Fietscomputer uitgerust is.

Gelieve uw plaatselijke verdeler te contacteren bij technische problemen.

8. Garantiebepalingen

Op deze VDO computer heeft u een garantie van 3 jaar op materiaal- en fabricagefouten vanaf de datum van aankoop. Onderdelen

zoals sensor, kabel, stuurhouder, stuurklem en batterij zijn van de garantie uitgesloten. De garantie is uitsluitend van kracht op

voorwaarde dat de computer op normale wijze is gebruikt, niet eigenhandig is geopend (met uitzondering van de batterijdeksel),

niet (moedwillig) is beschadigd en geen geweld is toegepast. Als de computer is beschadigd door een val of bij een ongeluk

betrokken is geraakt, vervalt het recht op garantie.

Bewaar de aankoopbon van de computer zorgvuldig en stuur een kopie mee als u meent aanspraak te kunnen maken op garantie.

Bij een terechte claim, ontvangt u van ons een vergelijkbaar apparaat. Aanspraak op een identiek model is niet mogelijk,

aangezien uw model misschien niet meer voorradig is vanwege modelwijziging. U kunt zich voor garantie wenden tot de dealer

waar u het apparaat gekocht heeft of rechtstreeks franko zenden aan: Cycle Parts GmbH, Große Ahlmühle 33, D-76865 Rohrbach.

Voor technische vragen kunt u terecht bij de speciale hotline: 0049-6349-9635-10.

Technische informatie is ook verkrijgbaar op onze website:

http://www.vdocyclecomputing.com

Technische speciﬁcaties van de VDO computers ziijn te allen tijde onder voorbehoud.

Instructies voor de behandeling aan het einde van de levensduur

Dit product voldoet aan de EU-richtlijn 2002/96/EG. Het symbol * op het product of op verpakking wijst erop dat

dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht

waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte

manier wordt verwijderd, voorkomt u mogelijk voor het milieu negatieve gevolgen die zich zouden kunnen

voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product,

neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering

van huishoudafval of de winkel waar u het product hebt gekocht..

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

Tak fordi de valgte at købe en VDO cykel computer. For at få det fulde udbytte af deres nye computer, anbefaler vi at de

gennemlæser denne manual. I denne manual vil de ﬁnde vigtige funktioner og tips til computerens brug. Vi ønsker dig mange

gode cykel ture med din nye VDO computer. Kontroller venligst pakningens indhold, inden montering.

1. Knap Funktion

HØJRE KNAP ( ) I cykling mode: Brug denne knap til at skifte mellem MODE knap

TRP, TOT, TRPTM, AVG, MAX og CLK Funktionerne.

I SET-UP mode: Brug denne knap til at ændre indstillingerne på SET-UP skærmen.

VENSTRE KNAP (SET-knap) Brug denne knap for at gå til SET-UP skærm, for indstilling af hjul størrelse,

klokken og odometer.

I SET-UP mode: Valg af ciffer der skal ændres.

2. Computer Funktioner

AKTUEL HASTIGHED ( ) Aktuel hastighed bliver vist permanent på skærmen, op til 120KMH (75MPH) med KMH/MPH en decimal (0,1).

HASTIGHEDS SAMMENLIGNING ( ) Sammenligner Aktuel og Gennemsnits hastighed.st

Bliver vist i højre side med ”Hastigheds pile”

TRIP DISTANCE ( ) Viser kørt distance på aktuel tur op til 999.99KM. Nulstilles når man når op over TRP

999.99KM. TRPTM, AVG og MAX bliver nulstillet ved samme lejlighed.

AUTOMATISK TIMER ( ) Viser kørt tid på aktuel tur, med automatisk start/stop. Tæller op til 9:59:59 (t:m:s)TRPTM

Nulstilles når man kommer over 9:59:59.

TRPTM, AVG og MAX bliver nulstillet ved samme lejlighed.

GENNEMSNITS HASTIGHED ( ) Viser gennemsnits hastighed på aktuel tur. Beregning baseret på TRPTM og TRPAVG

data.

MAX HASTIGHED ( ) Viser maksimum hastighed på aktuel tur, op til 120 KMHMAX

UR ( ) Viser aktuel tid i 24T formatCLK

TOTAL KØRT DISTANCE ( ) Viser total kørt distance for alle individuelle ture. Tæller op til 99999km. TOT

Værdier kan genindstilles efter batteri skift.

SLEEP MODE (Batteri spare funktion) For at forlænge batteriets levetid, går A8 automatisk i SLEEP MODE efter 3 min

uden aktivitet. Kun uret bliver så vist. Computeren starter automatisk op igen når

der modtages signal fra hastigheds sensoren, eller når en knap aktiveres.

3. Nulstillning af computeren

3.1 NULSTILLNING AF AKTUEL TUR DATA

For at nulstille aktuel tur data TRP, TRPTM, AVG og MAX tryk da SET og MODE knapperne ned samtidig i 3 sekunder.

3.2 NULSTILNING AF COMPUTER TIL FABRIKS INDSTILLING

For at nulstille computeren totalt, tryk da med en blyant på ”AC” knappen på undersiden af computeren.

ADVARSEL: Dette indgreb vil slette ALLE indstillinger og ændre til fabriks indstilling.

4. Montering og Indstilling

4.1 MONTERING AF BATTERI I COMPUTER

For længst mulig batteri levetid, leveres A8 uden batteriet monteret. VDO A8 computeren bruger et 3V-CR 2032 batteri.

Nye batterier kan købes hos din VDO forhandler VDO del #1013) Levetid på batteriet er ca 12 mdr ved normalt brug.

I tilfælde af fejl på computeren, kontroller venligst batteriet inden der reklameres til forhandleren.

#1 Afmonter batteri dækslet med en mønt.

#2 Placer batteriet I batteri kammeret, med + polen synlig. Undgå at beskadige kontakt punkterne indv. i computeren.

#3 Monter batteri dækslet, og kontroller at gummi pakningen sidder korrekt.

ADVARSEL: Hvis o-ringen bliver beskadiget, er computeren ikke længere vandtæt. Computere med ødelagt o-ring

aksepteres ikke som reklamation.

#4 Stram batteri dækslet med en mønt.

VIGTIGT: Under batteri skift gemmes alle data i 20 sekunder.

For at gemme alle data skift da batteriet inden for disse 20 sekunder. Hvis det ikke nås skal computeren bare

indstilles på ny.

TIPS: Skift batteri I tide. Dette vil gøre at dine data bliver gemt. Før udskiftning af batteri, kontroller da alligevel hjul størrelse og

ODO meter indstillingerne.

Hvis skærmen er blank eller viser forkerte værdier efter batteri skift, tryk da på AC knappen på bagsiden af computeren.

Herefter er computeren klar til indstilling.

5. Programering af Computer

For at vise hastighed og beregne kørt distance og andre data, skal computeren vide den nøjagtige

hjulstørrelse=Hjul omkreds i mm.

5.1 SÅDAN INDSTILLES HJULSTØRRELSEN

Hjul størrelse indstilling kan foretages med en nøjagtighed på 1mm.

Tabellen nedenfor viser de mest benyttede hjulstørrelser i mm.

Denne data modsvarer ikke nødvendigvis de korrekte data på din cykel.

Hvis din dæk størrelse ikke er vist I tabellen, så kan den udmåles på følgende måde:

#1 Med korrekt dæktryk i forhjulet, og ventilen stående i position KL 6 og lige over et i forvejen afmærket sted på

underlaget.

#2 Skub nu cyklen fremad sådan at forhjulet kører en hel omgang, sådan at ventilen igen står i KL 6 position.

Et nyt mærke afsættes nu på underlaget.

#3 Nu måles der imellem disse 2 mærker i mm. Denne måling er = hjul størrelse.

5.2 VALG AF ELLER UDLÆSNINGkm m

VDO A8 computeren kan vise data i enten eller Miles. Du kan skifte imellem og visning. km km m

Alle data vil så blive om kalkuleret igen.

#1 Kald TRP frem i displayet, tryk og hold SET knappen nede i 3 sek.

#2 eller blinker nu. Brug MODE knappen til at vælge eller udlæsning. km m km m

#3 Tryk på SET knappen for at bekræfte valget. Computeren vil nu gå til hjul størrelse indstilling.

5.3 INDSTILLING AF HJULSTØRRELSE

Fabriks indstillingen for hjul størrelse = 2155 mm

#1 Ændr det blinkende hjul størrelse tal ved at trykke på MODE knappen.

#2 Aksepter tallet ved at trykke på SET knappen. Næste ciffer kan nu indstilles.

#3 Gentag #1+ #2 indtil alle cifre er indstillede til din hjul størrelse.

#4 Hold SET knappen inde i 3 sekunder for at afslutte indstillingen, og returnere til TRP display.

5.4 UR INDSTILLING

Deres VDO A8 viser klokken i 24 timers format.

#1 Kald CLK frem i displayet, og hold SET knappen nede i 3 sek. Ur indstillings menuen vil blive vist

i displayet.

#2 Brug MODE knappen til at ændre de blinkende cifre. Hold MODE knappen nede for hurtig ændring af cifre.

Aksepter ændringerne ved at trykke på SET knappen.

#3 Indstil nu minut tallet.

#4 Hold SET knappen inde i 3 sekunder for at afslutte indstillingen, og returnere til CLK display.

5.5 PROGRAMERING AF ODOMETER

Den totale kørte distance kan programmeres. Feks efter udskiftning af batteriet, eller for at indtaste værdierne fra din gamle

computer.

#1 Kald TOT frem i displayet, og hold SET knappen ned i 3 sek. TOT indstillings menuen vil nu blive vist i displayet.

#2 Brug MODE knappen til at ændre de blinkende cifre til den ønskede værdi.

Aksepter indtastningen ved at trykke på SET knappen.

#3 Gentag #1+ #2 indtil alle cifre er indstillede til den ønskede værdi.

#4 Slut af med at holde SET knappen ned i 3 sek. For at afslutte indstillingen og returnere til TOT display.

6. Montering

6.1 MONTERING AF MAGNET OG SENSOR

Vigtigt! Bemærk ved montering!

Afstanden mellem magnet og sensor skal være 1-5 mm.

#1 Monter “løseligt” sensor på forgaﬂen med de medfølgende strips, sådan det er muligt at foretage justeringer til

sidst.

#2 Monter magneten ”løseligt” på egeren. Magnet siden skal vende mod transmitteren.

#3 Foretag endelige justeringer af magnet i forhold til sensor markering. Afstanden skal være mellem 1-5 mm.

#4 Stram stripsene på sensor, og klip dem til.

#5 Stram magneten på egeren.

#6 Hold ledningen stram ved at vikle den omkring forgaﬂen og videre op ad bremse kablet til styret.

KONTROLLER at styret kan dreje frit, og at evt. affjedrings forgaffel kan arbejde korrekt under kørsel.

6.2 MONTERING AF HOLDER

#1 Beslut om holderen skal sidde på styret eller frempinden.

#2 Afhængig af din beslutning kan det blive nødvendigt at dreje soklen 90°. Afmonter de 2 skruer for at dreje soklen.

#3 Monter de 2 skruer igen.

#4 Monter holderen på enten styr eller frempind med de medfølgende strips. Klip stripsene til.

6.3 COMPUTER DISPLAY MONTERING

Placer displayet i holderen ca. KL 10, og drej med uret til der føles et klik, og computeren sidder i KL 12 position.

Kontroller at computeren sidder forsvarligt.

Drej computeren imod uret for at afmontere den fra holderen igen.

7. Functions Test

Efter installation, kontroller at computeren virker.

Løft forhjulet, og drej hjulet et par omgange. Indenfor 2-4 sek. Skulle der komme hastigheds visning i displayet.

Hvis der ikke kommer nogen visning, kontroller da magnet og sensor/transmitter monteringen igen.

Vi ønsker dem mange gode cykel ture på deres cykel nu med VDO A8 computer.

8. Garantibestemmelser

VDO Cycle Parts giver din VDO-Computer 3 års garanti fra købsdatoen. Denne garanti omfatter materialefejl og produktionsfejl.

Defekter på kabler, sendere, modtagere samt monteringssæt, der er forårsaget af slid, forkert brug og ulykker, er ikke omfattet

af vores garanti. Åbning af computer boksen (undtagen batterilåget) bliver anset som misbrug og er ikke omfattet af vores 3 års

garanti.

Behold venligst din købskvittering som bevis for at din computer er omfattet af garantien i tilfælde af fejl.

Hvis der er fejl på din computer, er du berettiget til enten at få repareret din computer eller udskiftet denne med en lignende

model. Som følge af design ændringer af cykel computeren, vil din model måske være blevet udskiftet.

Kontakt venligst først din locale handlende, som har solgt dig din VDO computer. Hvis butikken ikke er I stand til at hjælpe dig,

kan du returnere din computer til adressen:

Cycle Parts GmbH, Große Ahlmühle 33, D-76865 Rohrbach.

Ved spørgsmål af teknisk karakter, kontakt venligst vores kunde-service-hotline:

+49-6349-9635-10.

Yderligere teknisk information kan hentes på vores website:

http://www.vdocyclecomputing.com

Tekniske speciﬁkationer på vores computere kan ændres uden varsel.

(AVERAGE SPEED)

F P01

F P02

F P03

F P04

F P03

F P05

F P06

F P07

F P08

F P09

F P10

F P11

F P12

F Contents

( = TRIP)TRP

(AUTOMATIC TIMER)

(AVERAGE SPEED)

( = TRIP)TRP

(AUTOMATIC TIMER)

(AVERAGE SPEED)

( = TRIP)TRP

(AUTOMATIC TIMER)

(AVERAGE SPEED)

( = TRIP)TRP

(AUTOMATIC TIMER)

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

MINIMUM WS:

100 mm / 3.94“

MAXIMUM WS:

3999 mm / 157,44“

Zoll mm-/inch- ETRTO

value

16 x 1,75 1272 50,1 47-305

20 x 1,75 1590 62,6 47-406

24 x 1,75 1907 75,1 44-507 /

47-507

24 x 1 3 / 8 1948 76,7 32-540

26 x 3 / 4 1954 76,9 20-571

26 x 1 1973 77,7 25-559

26 x 1,5 2026 79,8 40-559

26 x 1,6 2051 80,7 42-559

26 x 1,75 2070 81,5 47-559

Zoll mm-/inch- ETRTO

value

26 x 1,9 2089 82,2 50-559

26 x 2,00 2114 83,2 50-559

26 x 1 3 / 8 2105 82,9 40-571

26 x 2,125 2133 84,0 57-559

26 x 2,25 2155 84,8 60-559

26 x 2,35 2160 85,0 60-559

30-622 2149 84,6 30-622

32-622 2174 85,6 32-622

27 x 1 1/4 2199 86,6 28-630

28 x 1 3 / 8 2205 86,8 37-642

Zoll mm-/inch- ETRTO

value

37-622 2205 86,8 37-622

28 x 1,5 2224 87,6 40-622

40-622 2224 87,6 40-622

28 x 1 1/2 2265 89,2 40-635

28 x 1,75 2268 89,3 47-622

29 x 2,10 2288 90,1 57-622

700 x 18 C 2102 82,8 18-622

700 x 20 C 2114 83,2 20-622

700 x 23 C 2133 84,0 23-622

700 x 25 C 2146 84,5 25-622

Istalación y operación manual Manual Handleiding A8 A8 A8 Installations

og betjeningsvejleding A8

ES NL DK

MODESET

P01

AC-button

CLOSEOPEN

Battery

WS in mm / inch

OPEN CLOSE

Contents

* old batteries require special disposalWatch out:

Please read instructions for end-off-life disposal treatment

P02

P04P03

P05

P06

P07

P08

P09

P10

P11

P12

P07

1-5 mm

90°

Termékspecifikációk

Márka:	VDO
Kategória:	kerékpár számítógép
Modell:	A8

Szüksége van segítségre?

Ha segítségre van szüksége VDO A8, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók kerékpár számítógép VDO

3 Szeptember 2024

3 Szeptember 2024

29 Augusztus 2024

29 Augusztus 2024

29 Augusztus 2024

VDO X-DW-CAD-KIT Útmutató

24 Augusztus 2024

VDO X2DW cyclecomputing Útmutató

24 Augusztus 2024

VDO C 10 WL Útmutató

24 Augusztus 2024

VDO HC 12.6 Útmutató

24 Augusztus 2024

VDO SMART SET BOX Serie-X Útmutató

24 Augusztus 2024

Útmutatók kerékpár számítógép

Legújabb útmutatók kerékpár számítógép

BBB BCP-35W Útmutató

12 Október 2024

Crivit HG01734A Útmutató

4 Október 2024

Sigma Pure GPS Útmutató

2 Október 2024

Bryton Rider 20 Útmutató

2 Október 2024

Lezyne Mega XL GPS Útmutató

30 Szeptember 2024

Sigma BC 1600 Útmutató

30 Szeptember 2024

Cateye Inou MSC-GC100 Útmutató

29 Szeptember 2024

Wahoo Elemnt Roam v2 Útmutató

24 Szeptember 2024

Trelock BB 4000i Útmutató

23 Szeptember 2024

Echowell Ui-20 Útmutató

23 Szeptember 2024
