Oldal 1/4

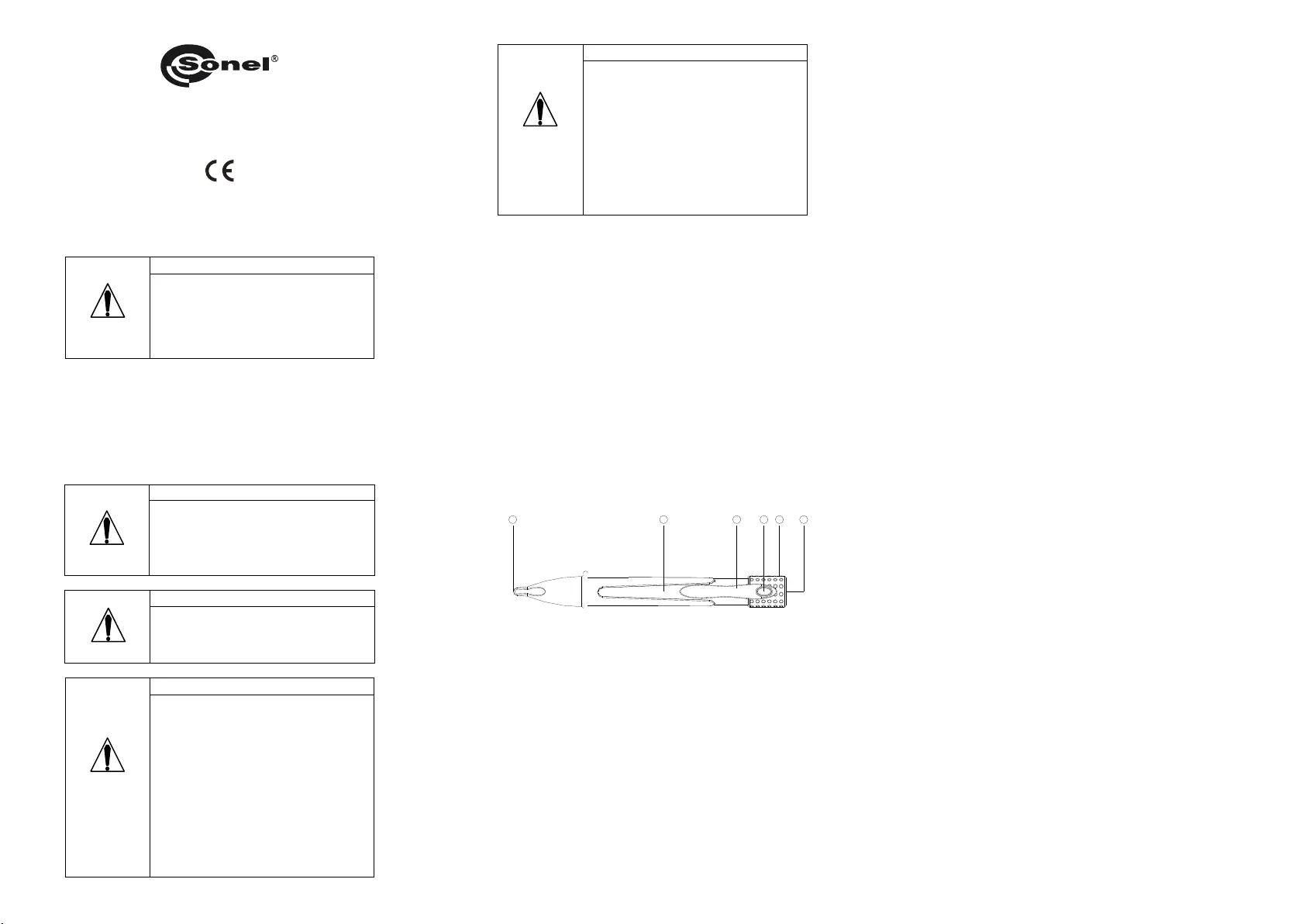

6 5 4 3 2 1
BEZDOTYKOWY WSKAŹNIK NAPIĘCIA
PRZEMIENNEGO Z LATARKĄ VT-2
INSTRUKCJA OBSŁUGI
Wersja 1.03 03.07.2023
OSTRZEŻENIE
Należy przeczytać ze zrozumieniem
wszystkie informacje dotyczące bez-
pieczeństwa znajdujące się w niniej-
szej instrukcji obsługi przed rozpo-
częciem obsługi lub serwisowania
urządzenia.
1 Bezpieczeństwo
Niniejsza instrukcja obsługi oraz wszelkie oznaczenia na narzę-
dziu dostarczają informacji celem unikania zagrożeń i niebezpiecznych
praktyk związanych z wykorzystaniem wskaźnika. Należy przestrze-
gać wszystkich dostępnych informacji dotyczących bezpieczeństwa.
OSTRZEŻENIE
Należy przeczytać instrukcję ze zro-
zumieniem przed rozpoczęciem ob-
sługi. Brak zrozumienia w zakresie
bezpiecznej obsługi może spowodo-
wać wypadek lub śmierć.
OSTRZEŻENIE
Niebezpieczeństwo porażenia prą-
dem - kontakt z obwodami pod na-
pięciem może spowodować poważne
obrażenia lub śmierć.
OSTRZEŻENIE
Niebezpieczeństwo porażenia prą-
dem:
Nie używać urządzenia, jeśli jest
mokre lub uszkodzone.
Nie stosować przy napięciu zna-
mionowym wyższym niż dopusz-
czalne pomiędzy końcówką sondy
i uziemieniem.
Nie korzystać, gdy obudowa jest
otwarta.
Nieprzestrzeganie tych ostrzeżeń
może doprowadzić do poważnych
obrażeń lub śmierci.
OSTRZEŻENIE
Nie należy próbować naprawiać
urządzenia, gdyż nie zawiera ono
części, które mogą być serwiso-
wane przez użytkownika.
Nie wystawiać urządzenia na dzia-
łanie wysokich temperatur lub wil-
goci (patrz specyfikacja).
Nieprzestrzeganie tych ostrzeżeń
może doprowadzić do poważnych
obrażeń lub śmierci oraz uszkodze-
nia urządzenia.
2 Cechy
Bezdotykowe wykrywanie napięcia przemiennego w zakresie
90...1000 V (50/60 Hz).
Wytrzymała dwukomponentowa obudowa.
Możliwość stosowania do wykrywania przerw w instalacji lub
obecności napięcia w gniazdach, lampach, wyłącznikach,
przewodach i kablach.
Jasny sygnał świetlny diody LED i dźwiękowy, gdy obecne jest
napięcie.
Wbudowana latarka z przyciskiem ON/OFF.
Wygodny kieszonkowy rozmiar z zaczepem.
Niezbędne narzędzie dla każdego elektryka i montera.
3 Opis
Wskaźnik napięcia VT-2 jest przeznaczony do sygnalizowania
obecności napięcia AC za pomocą diody LED i dźwięku. Posiada
wbudowaną latarkę z przyciskiem ON/OFF.
① Latarka
② Uchwyt wskaźnika
③ Włącznik/Wyłącznik latarki ON/OFF
④ Klips
⑤ Obudowa wskaźnika
⑥ Końcówka wskaźnika
4 Działanie
Wskaźnik napięcia stosuje się do wykrywania przewodów fazo-
wych, przerw w przewodach i obecności napięcia AC w:
gniazdach,
przełącznikach,
wyłącznikach,
bezpiecznikach,
przewodach i kablach.
Uwaga: Wskaźnik napięcia może zostać użyty do wykrycia przerwy w prze-
wodzie:
do znalezienia przerwy w przewodzie fazowym: obserwować przewód do
momentu zaniku sygnału,
do znalezienia przerwy w przewodzie neutralnym: podłączyć obciążenie
pomiędzy przewód fazowy a neutralny. Obserwować przewód do momentu
zaniku sygnału.
5 Obsługa
Przed użyciem należy przetestować urządzenie na znanym działa-
jącym obwodzie lub urządzeniu:
Jeżeli urządzenie nie działa zgodnie z oczekiwaniami na
znanym i działającym obwodzie, należy wymienić baterie.
Jeżeli urządzenie nadal nie funkcjonuje zgodnie z oczekiwa-
niami, należy wysłać urządzenie do naprawy.
Umieścić końcówkę sondy na lub w pobliżu obwodu lub urządze-
nia do testowania. Świecenie diody LED i sygnał dźwiękowy
wskazują obecność napięcia przemiennego od 90…1000 V AC
(50/60 Hz).
Uwaga:
Wskaźnik napięcia nie wykrywa napięcia w kablach zbrojonych lub kablach
w kanale, za metalowymi panelami lub w metalowych obudowach.
Wskaźnik może reagować na wolnozmienne pole elektrostatyczne, np. nae-
lektryzowane materiały.
Wskaźnik może pokazywać obecność napięcia w dalszej odległości od ba-
danego obiektu, w przypadku dużego nagromadzenia obiektów pod napię-
ciem w pobliżu (np. skrzynki kablowe).
6 Wymiana baterii
1. Odłączyć urządzenie od obwodu.
2. Odgiąć klips (4) i ściągnąć uchwyt wskaźnika (2) przesuwając go
w prawo (względem rysunku obok).
3. Wymienić baterie (błędna polaryzacja może uszkodzić wskaźnik).
4. Założyć pokrywę na komorę baterii.
7 Specyfikacja techniczna
Urządzenie nie posiada charakteru wzorca i dlatego nie podlega
wzorcowaniu. Właściwą formą kontroli dla tego typu przyrządów
jest sprawdzenie.
a) Wskaźniki .......................... dioda LED i sygnalizator dźwiękowy
b) Zakres napięcia ................................. 90...1000 V AC (50/60 Hz)
c) Kategoria przepięciowa ....................................... CAT III 1000 V
d) Stopień zanieczyszczenia........................................................ 2
e) Stopień ochrony obudowy .................................................. IP54
f) Temperatura pracy ................................................. -10…+50°C
g) Wilgotność........................................... do 80% bez kondensacji
h) Bateria ......... 2 x 1,5 V (baterie AAA, NEDA 24A lub IEC LR 03)
i) Wymiary ........................ 177 mm (długość), Φ27 mm (przekrój)
j) Waga....................................................... ok. 100 g (bez baterii)
k) Latarka .......................................................... biała z diodą LED
Wyprodukowano w Chińskiej Republice Ludowej
na zlecenie SONEL S.A.
