Használati útmutató PCE Instruments PCE-932
PCE Instruments
Mérőberendezések
PCE-932
Olvassa el alább 📖 a magyar nyelvű használati útmutatót PCE Instruments PCE-932 (14 oldal) a Mérőberendezések kategóriában. Ezt az útmutatót 5 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra
Oldal 1/14
PCE Americas Inc.
711 Commerce Way
Suite 8
Jupiter
FL-33458
USA
From outside US: +1
Tel: (561) 320-9162
Fax: (561) 320-9176
info@pce-americas.com
PCE Instruments UK Ltd.
Units 12/13
Southpoint Business Park
Ensign way
Hampshire / Southampton
United Kingdom, SO31 4RF
From outside UK: +44
Tel: (0) 2380 98703 0
Fax: (0) 2380 98703 9
info@pce-instruments.com
www.pce-instruments.com/english
www.pce-instruments.com
Manual

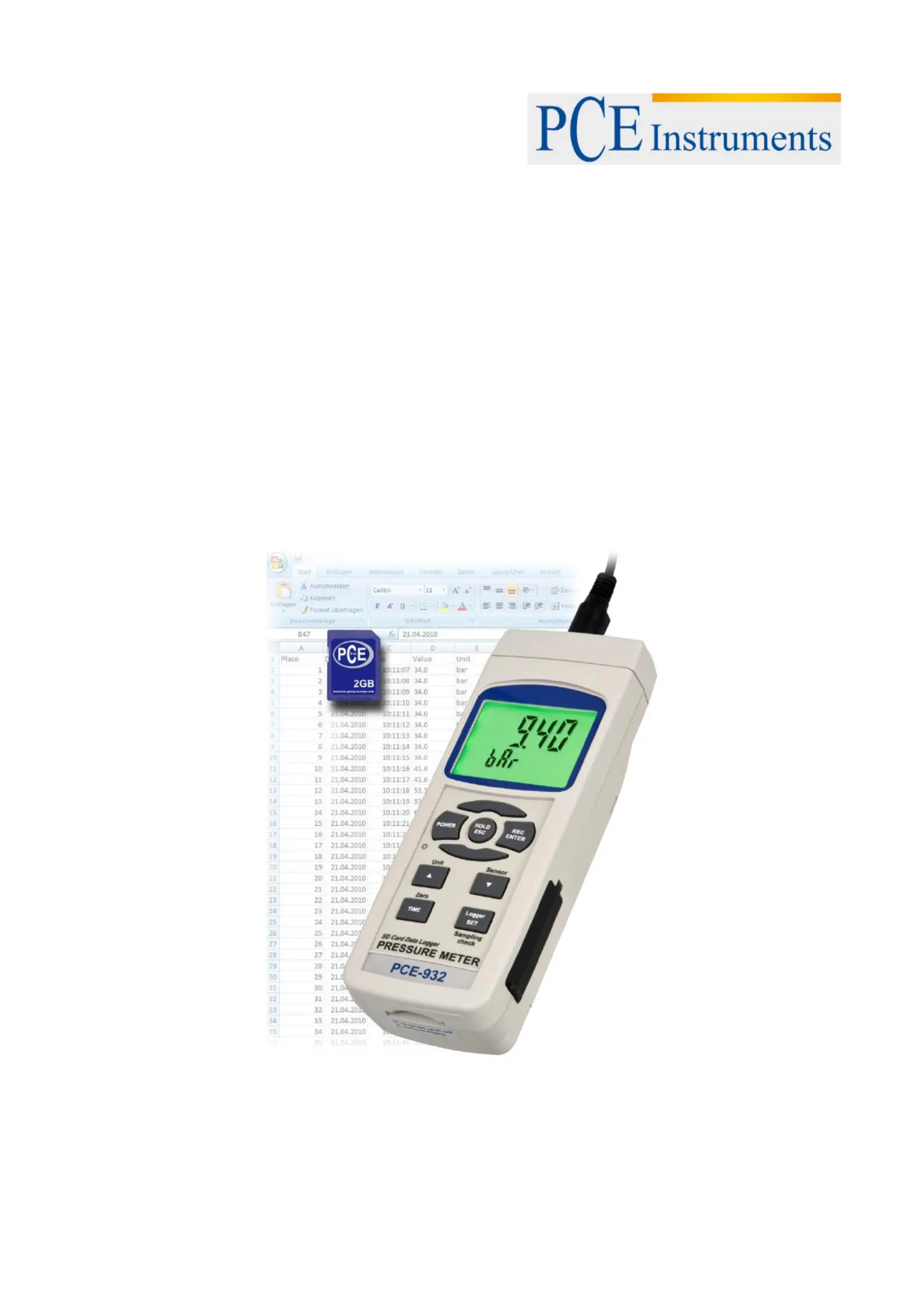

HVAC Meter PCE- 932
Version 1.0
Date of creation: 22.01.2016
Date of last change: 22.01.2016
Manual
2
Contents
1 Introduction ............................................................................................................. 3
2 Safety notes ............................................................................................................. 3
3 Specifications .......................................................................................................... 4
3.1 General ....................................................................................................................................... 4
3.2 Electrical (23 5 °C) ± ................................................................................................................... 4
4 System description ................................................................................................. 5
5 Sensor type selection ............................................................................................. 6
6 Measuring procedure .............................................................................................. 6
7 Other functions 7 .......................................................................................................
7.1 Data Hold .................................................................................................................................... 7
7.2 Data Record ( Max., Min. reading ) ............................................................................................ 7
7.3 LCD Backlight ON/OFF .............................................................................................................. 7
8 Datalogger ............................................................................................................... 7
8.1 Preparation before using the datalogger function ...................................................................... 7
8.2 Auto Datalogger (Set sampling time 1 second) ≧...................................................................... 8
8.3 Manual Datalogger ( Set sampling time = 0 second ) ................................................................ 8
8.4 How to check the time information ............................................................................................. 8
8.5 How to check the sampling time information .............................................................................. 8
8.6 SD card data structure ................................................................................................................ 9
9 Saving data from the SD card to the computer (EXCEL software) ..................... 9
10 Advanced settings ................................................................................................ 10
10.1 SD memory card format ........................................................................................................... 10
10.2 Set clock time (Year/Month/Date, Hour/Minute/Second) ......................................................... 11
10.3 Set sampling time (Hour/Minute/Second) ................................................................................. 11
10.4 Auto Power O ......................................................................................................................... 11
10.5 Enable / disable beeper sound ................................................................................................. 11
10.6 Decimal point of SD card setting .............................................................................................. 12
10.7 Set the desired type of optional external pressure sensor ....................................................... 12
10.8 ESC .......................................................................................................................................... 12
11 Power supply by optional mains adaptor ........................................................... 12
12 Battery replacement .............................................................................................. 12
13 System reset .......................................................................................................... 13
14 RS-232 serial PC interface .................................................................................... 13
15 Disposal ................................................................................................................. 14
16 Contact ................................................................................................................... 14
16.1 PCE Instruments UK ................................................................................................................ 14
16.2 PCE Americas .......................................................................................................................... 14
Manual
3
1 Introduction
Thank you for purchasing a PCE- from PCE Instruments. 932
* Meter can cooperate optional pressure sensor with 2, 5, 10, 20, 50, 100, 200, 400 Bar, new calibration
procedures are not necessary when change the new sensor.
* When change the new pressure sensor, just select pressure type ( 2, 5, 10, 20, 50, 100, 200, 400 bar )
on the front panel button. The sensor type will memorize into the circuit permanently.
* 10 kinds pressure units ( Bar, Psi, Kg/cm^2, mm Hg, inch Hg, meter H20, inch H20, Atmosphere, hPA,
kPA ), unit select by push button on the front panel.
* Full line optional pressure sensors are available.
* Cooperate the external pressure sensor that its output signal is 100 mV for full scale.
* Zero button on the front panel, easy adjust the zero value of pressure sensor.
* Separate pressure sensor, easy for remote measurement.
* Microprocessor circuit assures maximum possible accuracy, provides special functions and features.
* Real time SD memory card Datalogger, built-in Clock and Calendar, sampling time can set from 1 sec to
8 hour 59 min. 59 sec.
* Manual datalogger is available, during execute the manual datalogger function, it can set the dierent
location no. ( position 1 to position 99 ).
* Innovation and easy operation, computer is not need to setup extra software, after execute datalogger,
just take away the SD card from the meter and plug in the SD card into the computer, it can down load
the all the measured value with the time information ( year/month/date/hour/minute/second ) to the Excel
directly, the user can make the further data or graphic analysis by themselves.
* SD card capacity : 1 GB to 16 GB.
* LCD with green light backlight, easy reading.
* It can default auto power o or manual power o.
* Data hold, record max. and min. reading.
* Microcomputer circuit, high accuracy.
* Power by UM3/AA ( 1.5 V ) x 6 batteries or DC 9V adapter.
* RS232/USB PC computer interface.
* Wide applications : Measure pneumatic pressures, measure automobile engine pressures, pressure for
super heat measurements, hydraulic servo controls, refrigeration, air conditioning, food processing.
2 Safety notes
Please read this manual carefully and completely before you use the device for the rst time. The device
may only be used by qualied personnel and repaired by PCE Instruments personnel. There is no
warranty of damages or injuries caused by non-observance of the manual.
- The device may only be used the approved temperature range. in
- The case should only be opened by qualied personnel of the PCE Instruments.
- The instrument should never be placed with the user interface facing an object ( keyboard side e.g. on a
table ).
- You should not make any technical changes the device. to
- The appliance should only be cleaned with a damp cloth / use only -neutral cleanerpH
This user's ha book is published by PCE Instruments without any guarantee. nd
We expressly point to our general guarantee terms which can be found in our general terms of business.
If you have any questions please ntact PCE Instruments. co
