Használati útmutató PCE Instruments PCE-172

PCE Instruments Mérőberendezések PCE-172

Olvassa el alább 📖 a magyar nyelvű használati útmutatót PCE Instruments PCE-172 (6 oldal) a Mérőberendezések kategóriában. Ezt az útmutatót 6 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra

Letöltés PDF
Oldal 1/6

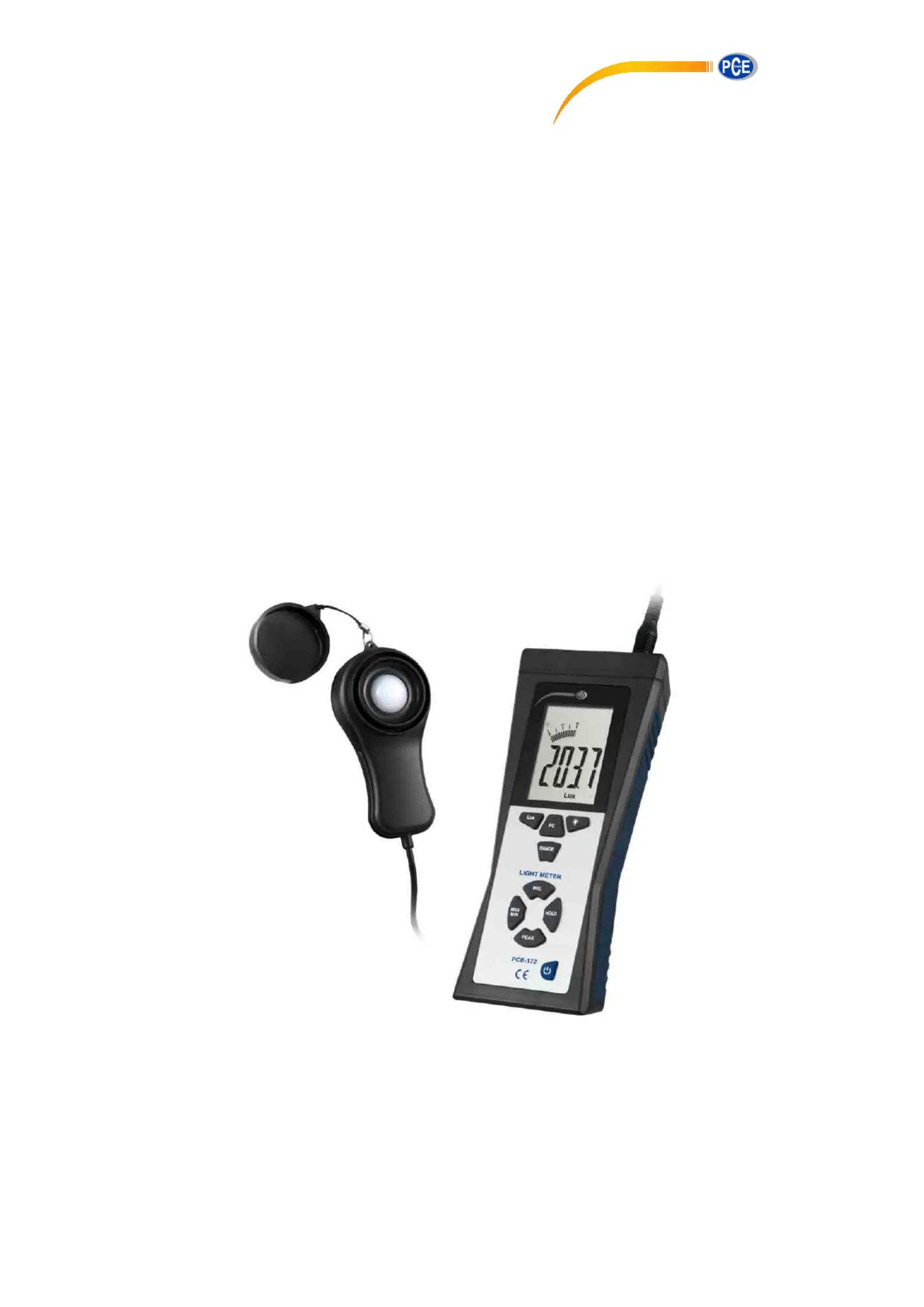

Manual
L Meterux
PCE-172
PCE Americas Inc.
711 Commerce Way
Suite 8
Jupiter
FL-33458
USA
From outside US: +1
Tel: (561) 320-9162
Fax: (561) 320-9176
info@pce-americas.com
www.pce-instruments.com/english
www.pce-instruments.com
PCE Instruments UK Ltd.
Units 1 1
Southpoint Business Park
Ensign way
Hampshire / Southampton
United Kingdom, SO31 4RF
From outside UK: +44
Tel: (0) 2380 98703 0
Fax: (0) 2380 98703 9
info@industrial-needs.com
2
CONTENT
1. INSTRUCTION ................................................................................................................. 3
2. FEATURES ...................................................................................................................... 3
3. SPECIFICATIONS ........................................................................................................... 3
4. NAME OF PARTS AND POSITIONS ............................................................................... 4
5. OPERATING INSTRUCTIONS ........................................................................................ 4
6. BATTERY CHECK-UP & REPLACEMENT ..................................................................... 4
7. SPECTRAL SENSITIVITY CHARACTERISTIC ............................................................... 5
8. MAINTENANCE ............................................................................................................... 5
9. RECOMMENDED ILLUMINATION .................................................................................. 5
3
1. INSTRUCTION
¾The digital illuminance meter is a precision instrument used to measure illuminance (lux, footcandle) in the
field.
¾It is meet CIE photopic spectral response.
¾It is fully cosine corrected for the angular incidence of light.
¾The illuminance meter is compact, tough and easy to handle owing to its constrution.
¾The light sensitive component used in the meter is a very stable, long-life silicon photo diode and spectral
response filter.
2. FEATURES
¾Light-measuring levels ranging form 0.01lux~0.1klux/0.01fc~0.01kfc, repeatedly.
¾High accuracy and rapid response.
¾Data-hold function for holding measuring values.
¾Unit and sign display for easy reading.
¾Automatic zeroing.
¾Meter corrected for spectral relative efficiency.
¾Correction factor need not be manually calculated for non-standard light source s.
¾Short rise and fall times.
¾Peak-hold function for tracing the peak signal of light pulse with least duration 10μs and keep it.
¾Capable of selecting measuring mode in lux or fc scale alternatively.
¾Auto power off 30 minutes.
¾Maximum and minimum measurements.
¾Relative reading & Reset function.
¾Easy to read large backlit display
3. SPECIFICATIONS
¾Display :3-3/4 digit LCD with high speed 41 segment bargraph.
¾Measuring Range:40.00 lux,400.0 lux,4000 lux,40.00 Klux and 400.0 Klux /40.00 fc,400.0 fc,4000 fc,40.00
Kfc.
NOTE: 1fc=10.76lux,1Klux=1000lux,1Kfc=100 0fc
¾Overrange Display: LCD will show “OL” symbol.
¾Spectral Response: CIE Photopic. (CIE human eye response curve) .
¾Spectral Accuracy: CIE Vλ function f1’≦6%
¾Cosine Response: f2’ ≦2%
¾Accuracy: ±5% rdg±10d.(<10,000Lux)
±10% rdg±10d.(>10,000Lux)
¾Repeatability: ±3%
¾Sampling Rate: 1.5 times/sec of analog bar-graph indication; 1.5 times/sec of digit al display.
¾Photo Detector: One silicon photo diode and spectral response filter.
¾Operating temperature & Humidity :
0ºC to 40ºC(32ºF to 104ºF) & 0% to 80% RH.
¾Storage Temperature & Humidity :
-10ºC to 50ºC(14ºF to 140ºF) & 0% to 70% RH.
¾Power Source: 1 piece 9V battery.
¾Photo detector Lead Length: cm (approx.);95
¾Photo detector Dimensions: 115L×60W×20H(mm);
¾Meter Dimensions: 20 L× 5W× H;6 9 45
¾Weig 2 g.ht: 65
¾Accessories: Carry case, instruction manual and battery.
