Olvassa el alább 📖 a magyar nyelvű használati útmutatót Navilock NL-3331 (9 oldal) a GPS készülék kategóriában. Ezt az útmutatót 3 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra
Oldal 1/9

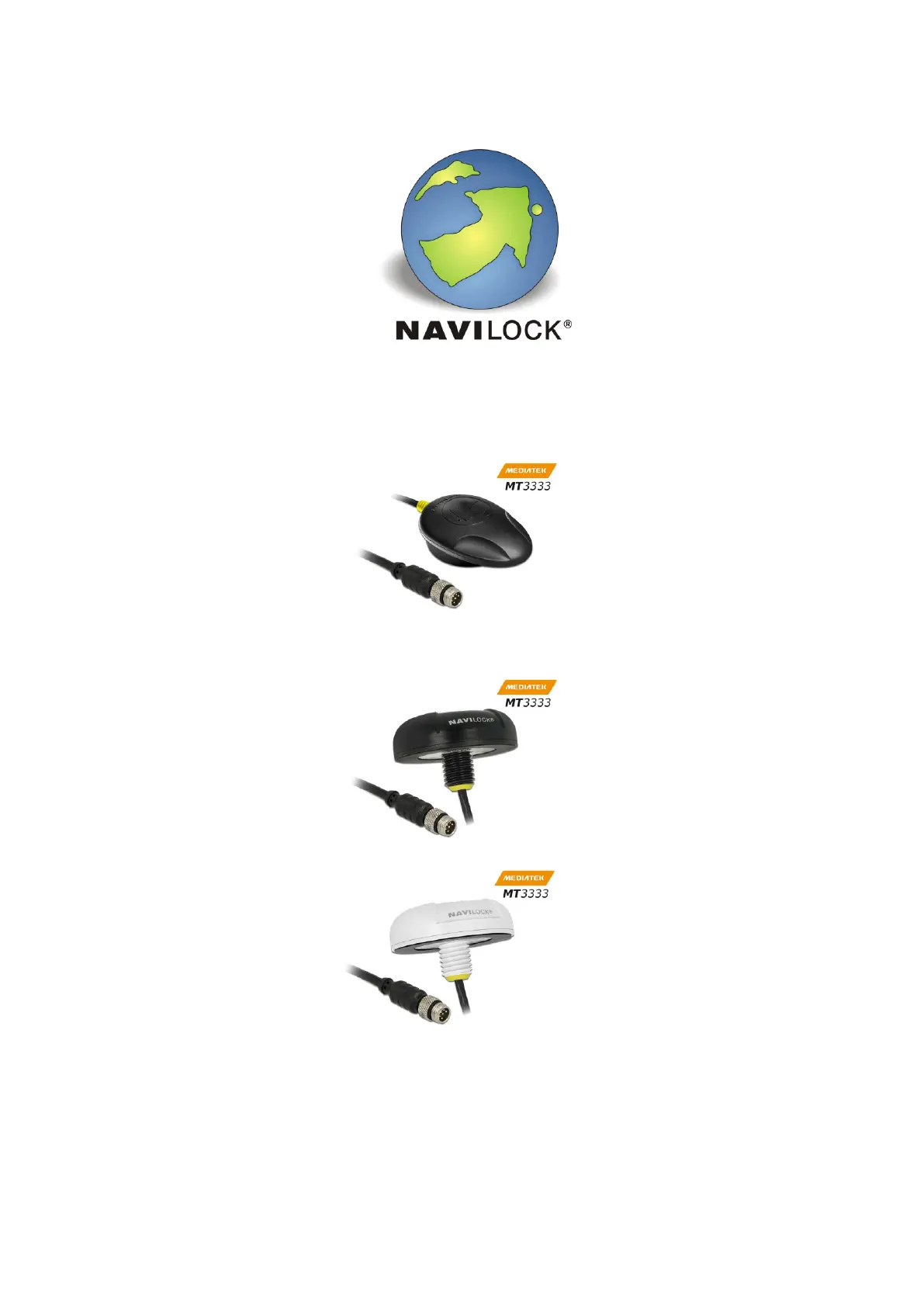

Navilock GALILEO GLONASS GPS
NL-3330 / NL-3331 / NL-3332 MTK MT3333 Multi GNSS serial M8
Receiver 0.5 m
Manual (60325 60326 60327)
60325 NL-3330
60327 NL-3332
60326 NL-3331
1. Introduction
The ti-GNSS receiver with internal antenna and
MT3333 GNSS chipset.
The flanged thread on the NL-3331 / NL-3332 allows secure and waterproof attachment, e.g.
on a vehicle roof.
The magnetic and non-slip bottom of the NL-3330 allows temporary attachment e.g. on a
vehicle roof.
1.1. Package content*
1x Navilock
1x 8cm CD ROM incl. manual
*Make sure before commissioning that all components of the delivery are included in the
package. If anything is missing or damaged, please immediately contact your dealer.
Important Health and Safety
If you use this product, you should take the following precautions to avoid possible legal liabilities and damages. Follow all product
safety and operating instructions and keep them in a safe place. Observe all warnings in the manual and on the product. To avoid
injury, electric shock, fire, and damage to the equipment, observe the following precautions.
Electrical safety
This product is intended for use with current via USB or PS/2. Other usage may be dangerous and will invalidate any approval given to
this product.
NOTE: RECYCLE OR DISPOSE USED BATTERIES OR BATTERY CELLS
ACCORDING TO THE LOCAL REGULATIONS OR THE ENCLOSED INSTRUCTIONS.
SAFETY PRECAUTIONS FOR DIRECT SUNLIGHT
Make sure that the product is kept away from excessive moisture and extreme temperatures. Allow the unit, the battery or the
battery cells are not over a longer period of time in a vehicle or in places where can increase the temperature to 60 ° C (140 ° F)
(a car dashboard, window sill, or behind a glass pane that is exposed to direct sunlight or strong ultraviolet light). The device or
the vehicle may be damaged and the batteries or rechargeable batteries become overheated.
Damage Requiring Service
Disconnect in the following cases, the product from the power supply, remove the battery, and contact an authorized service
technician or the dealer:
If liquid has been spilled into the product or an object has fallen.
The product has been dropped or damaged.
There are noticeable signs of overheating.
The product does not operate normally when the operating instructions.
Avoid using your device after a dramatic change in temperature
If you expose rapid changes in temperature and / or humidity ranges, condensation may occur inside the unit. To avoid damaging
the device, allow sufficient time for the moisture to evaporate before using the device.
NOTE:
If you move the unit from a cold to a warm or from a warm to a cold environment, allow the device to acclimate to room
temperature before turning it on.
NL-3330 / NL-3331 / NL-3332 are serial mul
The waterproof M8 screw connection allows the adaptation to many different interfaces with
different plugs by means of various optional connection cables.
NL-3330 / NL-3331 / NL-3332
62933 GNSS Connection cable M8 > 2,5 mm stereo plug 3 pin Plug 90° LVTTL (3,3 V) Naviloc
62893 GNSS Connection cable M8 > 2,5 mm stereo plug 3 pin Plug 90° TTL (5V) Navilock
62935 GNSS Connection cable M8 > 2,5 mm stereo plug 4 pin Plug 90° LVTTL (3,3 V) Naviloc
62888 GNSS Connection cable M8 > 2,5 mm stereo plug 4 pin Plug 90° TTL (5V) Navilock
62936 GNSS Connection cable M8 > 3,5 mm stereo plug 3 pin Plug 90° LVTTL (3,3 V) Naviloc
62894 GNSS Connection cable M8 > 3,5 mm stereo plug 3 pin Plug 90° TTL (5V) Navilock
62937 GNSS Connection cable M8 > 3,5 mm stereo plug 4 pin Plug 90° LVTTL (3,3 V) Naviloc
62887 GNSS Connection cable M8 > 3,5 mm stereo plug 4 pin Plug 90° TTL (5V) Navilock
62875 GNSS Connection cable M8 > DB9 jack RS232 Navilock
62941 GNSS Connection cable M8 > Micro-B USB OTG Plug Navilock
62942 GNSS Connection cable M8 > Micro-Fit 4pin RS-232 Navilock
62943 GNSS Connection cable M8 > mini-B USB Plug Navilock
62938 GNSS Connection cable M8 > open wire LVTTL (3,3 V) PPS Navilock
62892 GNSS Connection cable M8 > open wire TTL (5V) PPS Navilock
62939 GNSS Connection cable M8 > PIN Header jack LVTTL (3,3 V) PPS Navilock
62891 GNSS Connection cable M8 > PIN Header jack TTL (5V) PPS Navilock
62934 GNSS Connection cable M8 > RJ11 Plug RS-232 Navilock
62890 GNSS Connection cable M8 > RJ45 Plug RS-232 Navilock
62940 GNSS Connection cable M8 > Type-C Plug USB Navilock
62970 GNSS Connection cable M8 > Type-A Plug USB Navilock
62971 GNSS Extension cable M8 Plug > M8 jack 1 m Navilock
62972 GNSS Extension cable M8 Plug > M8 jack 2 m Navilock
62973 GNSS Extension cable M8 Plug > M8 jack 3 m Navilock
62974 GNSS Extension cable M8 Plug > M8 jack 5 m Navilock
62975 GNSS Extension cable M8 Plug > M8 jack 10 m Navilock
1.2. Optional waterproof adapter and connection cables
The three M8 GNSS receivers are equipped with a serial RS-232 interface. This is
provided by the specially developed waterproof M8 plug. Optional adapter cables,
with waterproof M8 jack, offer a wide range of interfaces:
By means of various M8 extension cables it is possible to extend the cable length
of each receiver as desired waterproof.
The M8 adapter cables > all types of TTL work with ASIX ZT3221LEEY.
The M8 adapter cables> all types of USB work with Prolific PL2303SA.
Termékspecifikációk
| Márka: | Navilock |
| Kategória: | GPS készülék |
| Modell: | NL-3331 |
