Bedienungsanleitung 2,4 GHz Empfänger

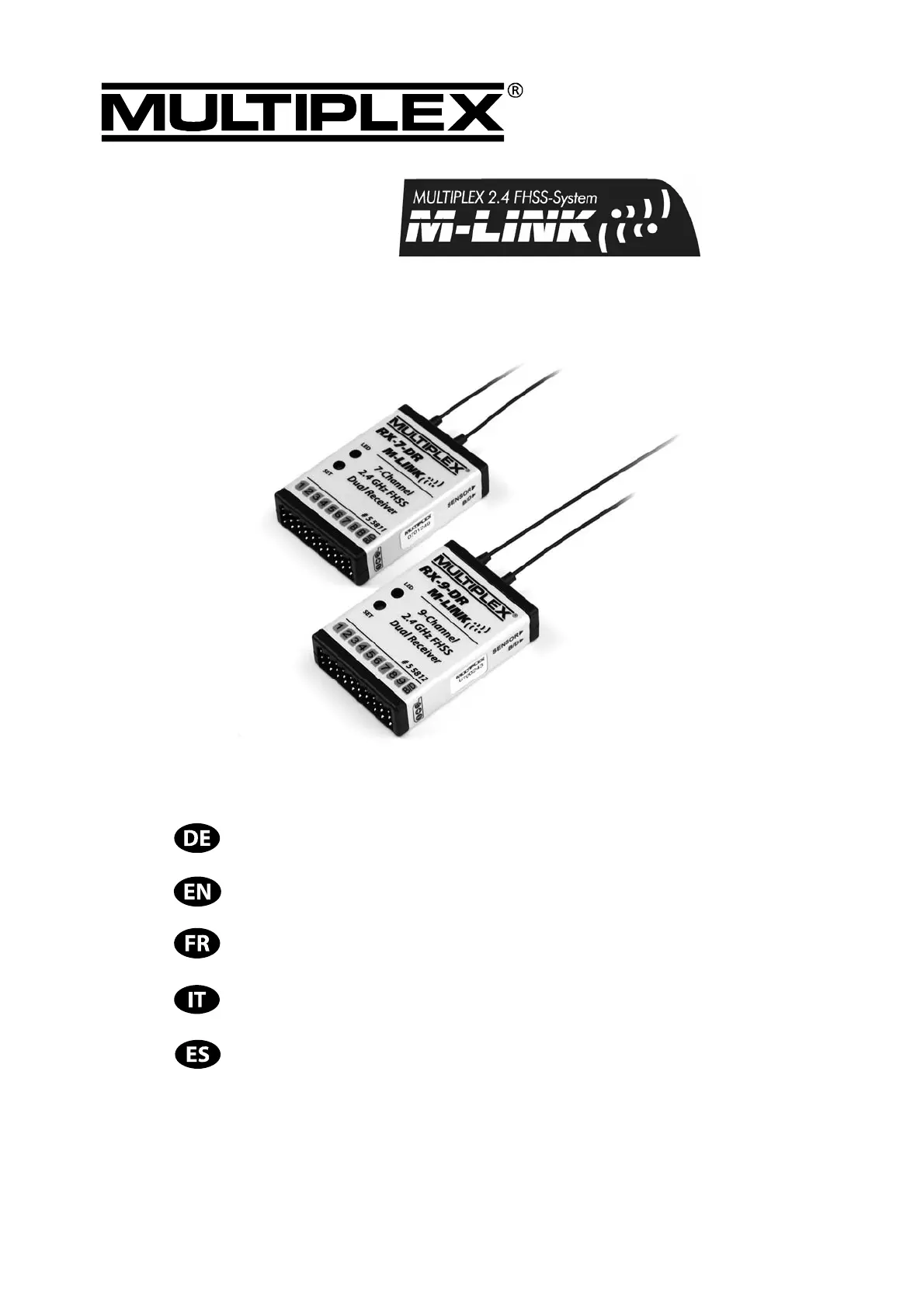

RX-7-DR M-LINK / RX-9-DR M-LINK
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 1/6
Anleitung 2,4 GHz Empfänger RX-7/9-DR M-LINK # 985 5319 (10-02-24/MIWA) • Irrtum und Änderung vorbehalten! •
¤
MULTIPLEX
!Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen
und Sicherheitshinweise. Sie ist deshalb jederzeit
griffbereit aufzubewahren und beim Verkauf des
Produktes an Dritte weiterzugeben.
1. TECHNISCHE DATEN
RX-7-DR M-LINK RX-9-DR M-LINK
Best.-Nr. # 5 5811 # 5 5812
Empfangssystem
2,4 GHz FHSS M-LINK
Frequency Hopping Spread Spectrum
MULTIPLEX-LINK
Servokanalzahl 7 9
Servoimpuls-Takt Fast Response: 14 ms
Standard: 21 ms
Signalauflösung 12 bit, 3872 Schritte
Stromaufnahme ca. 60 mA (ohne Servos)
Antennenlänge
Gesamt: ca. 20 cm (2x),
davon Zuleitung ca. 17 cm und
aktiver Teil der Antenne ca. 3 cm
Betriebsspannung
3,5 V … 9,0 V
Î 4 - 6 Zellen NiCd / NiMH (NiXX)
Î 2S LiPo / LiIo
Betriebstemperatur-
bereich - 20°C … + 55°C
Gewicht 19 g
Abmessungen ca. 49,0 x 34,0 x 11,5 mm
2. BESONDERE EIGENSCHAFTEN
x Hochwertiger, in modernster SMD-Technik aufgebauter
7 bzw. 9 Kanal-Empfänger in MULTIPLEX 2,4 GHz M-LINK
Technologie für alle Arten von Modellen.
x Dual-Receiver:
Im Empfänger sind zwei vollständige, parallel arbeitende
Empfangszweige integriert (Empfänger-Diversity).
Dies sorgt für sehr gute Empfangsqualität durch minimierte
Richtwirkungseffekte.
x Signalvorverstärkung zusätzlich:
Für höchste Empfindlichkeit.
x Inline-Steckanordnung:
Passt auch in Modelle mit beengten Platzverhältnissen.
x HOLD / FAIL-SAFE-Funktion.
x Integrierte SET-Taste und LED:
Für Binding, FAIL-SAFE-Programmierung,
RESET und Betriebs-Statusinformation.
x Telemetrie- / Rückkanalfähig:
Empfängerakku-Spannung und Verbindungsqualität
= Standardmäßig vorhanden.
Integrierte Sensor-Schnittstelle zum Anschluss externer
Sensormodule.
x Für Zwei-Empfänger-Betrieb vorbereitet:
Diversity-Kabel (# 8 5070) erforderlich.
x Integrierter Fehlerzähler / Datenlogger:
Für Spannungs- und Signalfehler.
xMULTImate (# 8 2094) kompatibel.
x Integrierte PC-Schnittstelle:
Updates und Einstellungen vornehmen mit dem
PC-Programm RX DataManager.
3. SICHERHEITSHINWEISE
!Vor Inbetriebnahme Anleitung lesen.
!Nur für den vorgesehenen Einsatzbereich verwenden
(Î
Î
Î
ÎÎ 4.).
!Stromversorgung ausreichend dimensionieren (Î
Î
Î
ÎÎ 6.).
!Einbauhinweise beachten (Î
Î
Î
ÎÎ 18.).
!Regelmäßig Reichweitentests durchführen (Î
Î
Î
ÎÎ 13.).
4. EINSATZBEREICH
Die 2,4 GHz Empfänger RX-7-DR M-LINK und RX-9-DR M-LINK
(nachfolgend auch als RX-7/9-DR M-LINK bezeichnet) sind
Fernsteuerempfänger für Anwendungen ausschließlich im Mo-
dellsportbereich. Der Einsatz z.B. in personenbefördernden oder
industriellen Einrichtungen ist nicht erlaubt.
5. KOMPATIBILITÄT
Die 2,4 GHz Empfänger RX-7/9-DR M-LINK können nur in Ver-
bindung mit Sendern betrieben werden, welche die MULTIPLEX
M-LINK Übertragungstechnik verwenden.
Stand Februar 2010 sind dies:
xROYALpro 7,9 und 16 M-LINK.
xROYALevo bzw. pro 7, 9 und 12 mit Firmwareversion V3.xx
und dem 2,4 GHz HF-Modul HFM4 M-LINK*.
xPROFImc 3010, 3030 und 4000 mit dem 2,4 GHz HF-Modul
HFM3 M-LINK*.
xCOCKPIT SX M-LINK.
xMULTIPLEX Sender mit dem 2,4 GHz HF-Modul
HFMx M-LINK.
!*Hinweis:
Soweit nicht anders vermerkt, bezieht sich die Nennung der
Sendertypen ROYALevo,ROYALpro sowie PROFImc 3010,
3030 4000 und in diesem Dokument jeweils auf deren 2,4 GHz
M-LINK Variante.
6. STROMVERSORGUNG
Die Empfänger RX-7/9-DR M-LINK arbeiten in einem weiten
Spannungsbereich von 3,5 V … 9,0 V, d.h. mit Empfängerakkus
aus 4 bis 6 NiXX Zellen oder 2S LiPo / 2S LiIo.
! Hinweis: sofern Sie einen 5 oder 6 zelligen NiXX Akku bzw.
einen 2S LiPo oder 2S LiIo Akku verwenden, überprüfen Sie, ob
alle angeschlossenen Servos, Kreisel und sonstigen Komponen-
ten für diese höhere Betriebsspannung freigegeben sind.
!Hinweis: für intakte Stromversorgung sorgen
Eine intakte, den Erfordernissen entsprechend ausreichend di-
mensionierte Stromversorgung ist für den sicheren Betrieb des
Modells unentbehrlich:
x Nur hochwertige, gepflegte, formierte, voll geladene Empfän-
gerakkus mit ausreichender Kapazität verwenden.
x Auf ausreichenden Kabelquerschnitt achten, Kabel so kurz
wie möglich halten, keine unnötigen Steckverbindungen ein-
bauen.
x Nur hochwertige Schalterkabel verwenden.
x Kurze Aussetzer der Versorgungsspannung im Bereich weni-
ger Millisekunden beeinträchtigen den Empfänger nicht.
Längere Spannungseinbrüche unter 3,5 V können zum Neu-
start des Empfängers, d.h. kurzer Empfangsunterbrechung,
führen. Dies kann durch einen leer werdenden, zu schwa-
chen oder defekten Empfängerakku, Kabel mit zu dünnem
Querschnitt, schlechte Steckverbindungen oder ein über-
lastetes bzw. defektes BEC-System verursacht werden.
