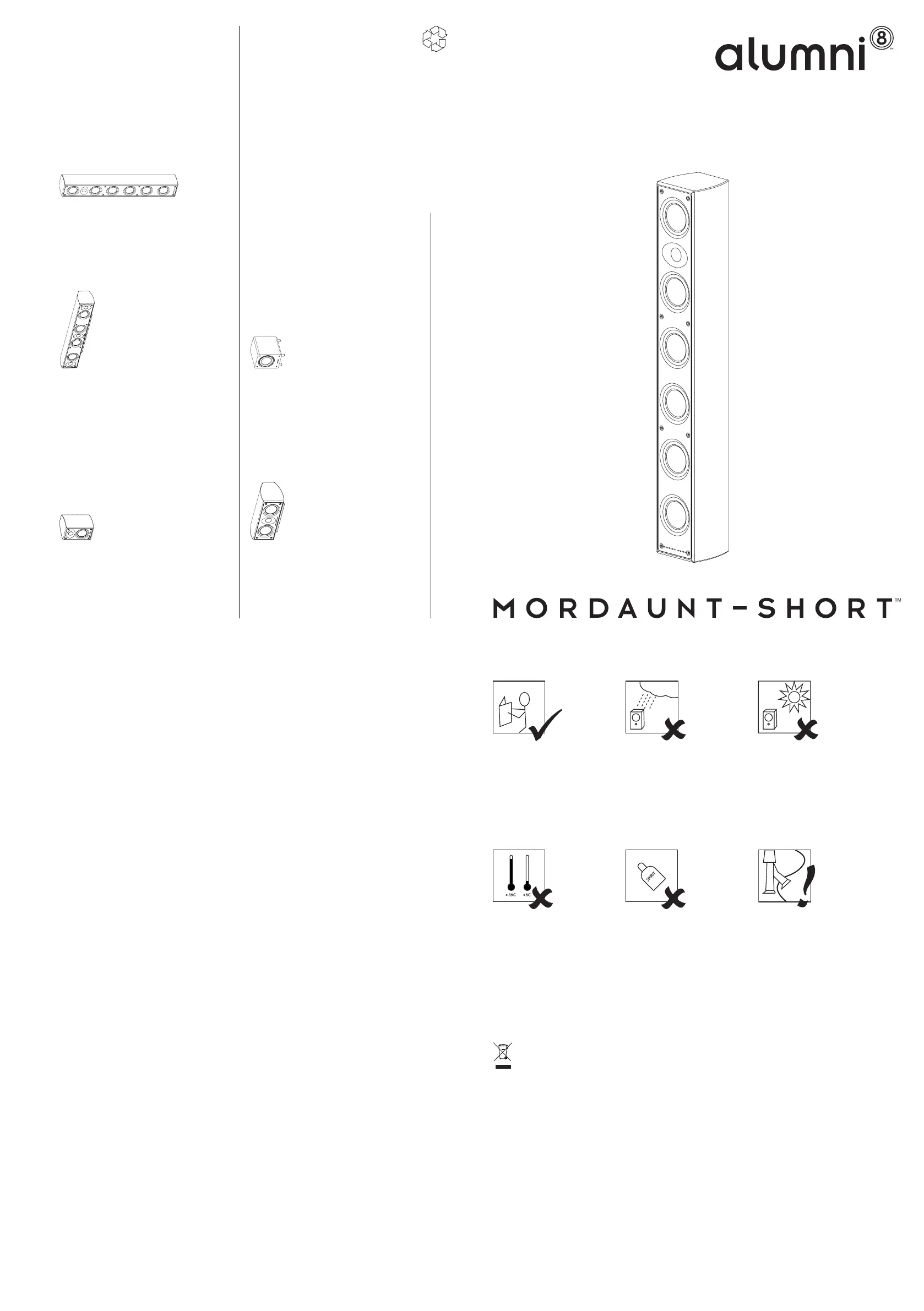

Installation Guide

Installationsanleitung

Guide d'installation

Guía de Instalación

Guida all'installazione

Installatiehandleiding

Installationsguide

Руководство по установке

Thank you for purchasing this Mordaunt-Short Alumni series loudspeaker. Installed and used

properly the loudspeaker will deliver astonishing sound quality, whether playing music or movies,

whatever the listening environment. Please read this guide carefully as it contains essential

information in getting the very best from your Alumni speaker.

Deutsch

Vielen Dank, dass Sie Lautsprecher der Reihe Alumni von Mordaunt-Short gekauft haben. Bei richtiger Installation und

Verwendung liefern die Lautsprecher eine überragende Soundqualität, bei Musik und bei Filmen, und dies unabhängig

vom Umfeld des Hörers. Bitte lesen Sie diesen Leitfaden gründlich durch, denn er enthält wichtige Informationen für

den optimalen Hörgenuss mit den Alumni Lautsprechern.

Français

Nous vous remercions d'avoir choisi ces enceintes acoustiques Mordaunt-Short Alumni. Installées et utilisées dans

les règles de l'art, ces enceintes acoustiques délivreront une qualité sonore stupéfiante avec de la musique ou des

films, quel que soit l'environnement d'écoute. Nous vous recommandons de lire attentivement ce guide. Il contient

des informations essentielles qui vous permettront de tirer le meilleur de vos enceintes Alumni.

Español

Gracias por adquirir estos altavoces Mordaunt-Short serie Alumni. Instalados y utilizados correctamente, los altavoces

proporcionan una sorprendente calidad acústica, bien sea en la reproducción de música o películas, con

independencia del entorno de audición. Por favor lea esta guía detenidamente puesto que contiene información

fundamental para sacar el mayor partido de sus altavoces Alumni.

Italiano

Grazie per l'acquisto di questi diffusori della linea Alumni di Mordaunt-Short. Installati ed utilizzati in maniera corretta,

questi diffusori sapranno offrire una qualità sonora straordinaria in qualsiasi ambiente d'ascolto e con qualsiasi fonte,

che sia musica o colonne sonore. Leggere con attenzione il presente manuale poiché contiene informazioni

indispensabili per trarre il meglio dai diffusori della serie Alumni.

Nederlands

Hartelijk dank voor de aanschaf van deze luidsprekers uit de Alumni-serie van Mordaunt-Short. Als de luidsprekers

correct worden geïnstalleerd en gebruikt zullen zij een verbazingwekkende geluidskwaliteit geven, of u nu muziek of

films afspeelt en ongeacht de luisteromgeving. Lees deze handleiding zorgvuldig. Hier vindt u essentiële informatie

waarmee u het beste uit uw Alumni-luidsprekers kunt halen.

Svenska

Tack för ditt köp av Mordaunt-Short Alumni-seriens högtalare. Om högtalarna installeras och används på rätt sätt ger

de en fantastisk ljudkvalitet oavsett om du spelar upp musik eller film, i alla möjliga lyssnarmiljöer. Läs denna guide

noggrant eftersom den innehåller viktig information om hur du får ut mesta möjliga av dina Alumni-högtalare.

Русский

Мы благодарны Вам за покупку этих громкоговорителей серии Alumni компании Mordaunt-Short. При условии

правильной установки и использования громкоговорители обеспечат изумительное качество звучания при

воспроизведении музыки или фильмов в любой окружающей обстановке для прослушивания. Внимательно прочтите

это руководство, поскольку оно содержит важную информацию, помогающую получить наилучший эффект от ваших

громкоговорителей серии Alumni.

Avoid extreme temperatures

Extreme Temperaturen vermeiden

Évitez les températures extrêmes

Evite temperaturas extremas

Evitare temperature estreme

Vermijd extreme temperature

Undvik extrema temperaturförhållanden

Не допускайте воздействия экстремальных

температур

Secure all cables

Alle Kabel gut sichern

Attachez fermement tous les câbles

Asegure todos los cables

Fissare tutti i cavi

Beveilig alle kabels

Säkra alla kablar

Закрепите все кабели

Avoid solvent-based cleaners

Keine Lösemittel zum Reinigen verwenden

N'utilisez pas de produit de nettoyage à

base de solvant

Evite utilizar limpiadores basados en

disolventes

Evitare detergenti basati su solventi

Vermijd reinigingsmiddelen op basis van

oplosmiddelen

Undvik lösningsbaserade rengöringsmedel

Не пользуйтесь очистителями на основе

растворителей

The crossed-out wheeled bin is the European Union symbol for indicating separate collection of electrical and

electronic equipment. This product contains electrical and electronic equipment which should be reused,

recycled or recovered and should not be disposed of with unsorted regular waste. Please return the unit or

contact the authorised dealer from whom you purchased this product for more information.

Die durchgestrichene Abfalltonne auf Rädern ist das Symbol der Europäischen Union, das das getrennte Sammeln von Elektro- und Elektronikgeräten

anzeigt. Dieses Gerät enthält elektrische und elektronische Teile, die wiederverwendet, recycelt oder wiederhergestellt werden können und nicht mit

unsortiertem normalem Restabfall entsorgt werden dürfen. Bitte geben Sie das Gerät zurück oder wenden Sie sich für weitere Informationen an Ihren

Fachhändler, von dem Sie dieses Gerät gekauft haben.

La poubelle à roulettes barrée d'une croix est le symbole de l'Union européenne indiquant la collecte séparée des appareils et dispositifs électriques

et électroniques. Ce produit contient des dispositifs électriques et électroniques qui doivent être réutilisés, recyclés ou récupérés, et qui ne doivent

pas être jetés avec les déchets ordinaires non triés. Veuillez remettre l'appareil au revendeur agréé chez qui vous avez acheté ce produit, ou le contacter

pour plus d'informations.

El cubo con ruedas tachado es el símbolo de la Unión Europea para indicar un conjunto separado de equipos eléctricos y electrónicos. Este producto

contiene equipos eléctricos y electrónicos que deben ser reutilizados, reciclados o recuperados y no deben desecharse con los desperdicios habituales

sin clasificar. Por favor devuelva el equipo o póngase en contacto con el distribuidor autorizado a quien compró este producto para obtener más

información.

Il contenitore a rotelle per rifiuti, sormontato da una croce, rappresenta il simbolo dell'Unione Europea per indicare una raccolta separata dei dispositivi

e apparecchiature elettriche ed elettroniche. Questo prodotto contiene parti elettriche ed elettroniche che devono essere riutilizzate, riciclate o

riceperate, e non deve pertanto essere gettato assieme ai normali rifiuti non riordinati. Potete restituire quest'apparecchio al negoziante, o mettervi in

contatto con il distributore autorizzato presso il quale lo avevate acquistato per ulteriori informazioni.

De doorgekruiste verrijdbare afvalbak is het symbool van de Europese Unie waarmee wordt aangegeven dat elektrische en elektronische apparatuur

gescheiden dient te worden ingezameld. Dit product bevat elektrische en elektronische inrichtingen die opnieuw moeten worden gebruikt, gerecycled

of hersteld en niet mogen worden weggegooid bij het ongesorteerde normale afval. Breng het apparaat terug of neem contact op met de bevoegde

dealer waarbij u dit product hebt gekocht voor meer informatie.

En överkorsad soptunna är symbolen som i Europiska Unionen anger separat insamling av elektrisk och elektronisk apparatur (WEEE). Denna produkt

innehåller elektriska och elektroniska komponenter som ska återanvändas, återvinnas eller återhämtas och inte får kastas med vanlig, osorterade

sopor. Var god återlämna enheten eller kontakta den auktoriserade återförsäljaren där produkten köptes för mer information.

Ящик с колесами и с крестом – это символ Евросоюза для указания на отдельную коллекцию электрического и электронного оборудования. Это

изделие содержит электрические и электронные компоненты, которые должны быть повторно использованы, переработаны или восстановлены

и не должны утилизироваться совместно с несортированными обычными отходами. Постарайтесь возвратить устройство или обратитесь к

авторизованному дилеру, у которого Вы приобрели это изделие, для получения дополнительной информации.

Read all instructions

Bitte lesen Sie alle Punkte genau durch

Lisez toutes les instructions

Lea todas las instrucciones

Leggere tutte le istruzioni

Lees alle aanwijzingen

Läs alle instruktioner

Прочтите все инструкции

Avoid damp

Kontakt mit Feuchtigkeit vermeiden

N'installez pas le système dans un

environnement humide

Evite la humedad

Evitare l'umidità

Vermijd vocht

Undvik fukt

Не допускайте воздействия влаги

Avoid direct sunlight

Nie direktem Sonnenlicht aussetzen

Évitez une exposition directe aux rayons

du soleil

Evite la luz directa del sol

Evitare la luce solare diretta

Vermijd direct zonlicht

Undvik direkt solljus

Не допускайте воздействия прямого

солнечного света

Technical specifications / Technische Daten / Caractéristiques techniques / Especificaciones técnicas / Specifiche tecniche / Tekniske specifikationer / Technische specificaties /

Технические характеристики

Alumni 2 Alumni 3 LCR Alumni 8

Sensitivity 86dB (1 Watt input) 86dB (1 Watt input) 86dB (1 Watt input)

Frequency response 100Hz - 20kHz 100Hz - 20kHz 49Hz - 20kHz

Impedance 4-8 Ohms 4-8 Ohms 4-8 Ohms

Power handling 15-80W Recommended 15-80W Recommended 15-100W Recommended

Mains voltage N/A N/A N/A

Power consumption N/A N/A N/A

Drivers (1) 3.5" CPC mid/bass (4) 3.5" CPC mid/bass (2) 3.5" long-throw neodymium CPC woofer

(1) 1" tweeter (3) 1" tweeter (1) 1" tweeter

(4) Passive ABR

Crossover type Second Order Second Order Second Order

Speaker dimensions 176 x 108 x 145mm (6.9 x 4.2 x 5.7") 800 x 128 x 110mm (31.5 x 5.0 x 4.3") 800 x 118 x 122 (31.5 x 4.7 x 4.9")

(H x W x D)

Weight 2kg (4.4lbs) 6.3kg (13.9lbs) 4.5kg (9.9lbs)

Alumni 5 Alumni 9

Sensitivity 86dB (1 Watt input) Line in, 270mV (for max output)

High Level in, 2.15V (L + R driven for max output)

Frequency response 100Hz - 20kHz 35Hz - 200Hz

Impedance 4-8 Ohms N/A

Power handling 15-80W Recommended 120W Amplifier built in

Mains voltage N/A 220-240 Volts 50Hz or 110-120 Volts 50-60Hz

Power consumption N/A 240 Watts

Drivers (2) 3.5" CPC mid/bass 8" long-throw CPC woofer

(1) 1" tweeter

Crossover type Second Order Active/Variable from 50-160Hz

Speaker dimensions 108 x 274 x 145mm (4.2 x 10.7 x 5.7") 376 x 260 x 354mm (14.8 x 10.2 x 13.9")

(H x W x D)

Weight 3kg (6.6lbs) 15kg (33lbs)

For additional help with installation visit:

Weitere Hinweise zur Installation finden Sie unter:

Pour de l'aide supplémentaire concernant l'installation,

visitez le site:

Para obtener ayuda adicional sobre la instalación visite:

Per ulteriori consigli a proposito dell'installazione,

visitate il sito:

Ga, voor extra ondersteuning bij de installatie, naar:

Hvis du har brug for mere hjælp til installationen, kan du

besøge:

Для получения дополнительных инструкций по установке

посетите сайт:

www.mordaunt-short.com

Alumni is a trademark of Mordaunt-Short Ltd.

AP23406/2

1. Positioning / Positionierung / Installation / Colocación / Disposizione / Plaatsing / Placering / Выбор размещения

1.1 Before connecting, consider loudspeaker placement and all cabling requirements.

Some typical setups are shown here:

1.1 Schließen Sie den Lautsprecher erst an, wenn Sie sich über seinen endgültigen Stellplatz

und den Kabellängen sicher sind. Einige typische Konfigurationen sind hier aufgezeigt:

1.1 Avant de réaliser les raccordements, étudiez les diverses possibilités d'installation des

enceintes acoustiques et les exigences de câblage correspondantes. Les schémas suivants

présentent plusieurs configurations types:

1.1 Antes de realizar la conexión, planifique la colocación de los altavoces y los requisitos de

cableado. A continuación se muestran algunas configuraciones habituales:

1.1 Prima di effettuare le connessioni, considerare la disposizione dei diffusori e tutti i requisiti

del cablaggio. Qui di seguito vengono illustrate alcune disposizioni tipiche:

1.1 Kijk, voor u begint met aansluiten, waar u de luidsprekers wilt plaatsen en wat u nodig hebt

voor de bekabeling. Hieronder ziet u enkele kenmerkende installaties:

1.1 Före anslutning överväger du var högtalarna ska placeras och alla kabelkrav. Några typiska

placeringar visas här:

1.1 До подключения продумайте расположение громкоговорителя и всех соединительных кабелей.

Ниже показаны некоторые типовые варианты установки:

6.1 7.1STEREO 5.1

2.5mm

1 2 3 4 5

4. Mounting / Befestigung / Pose / Fijación / Montaggio / Montage / Montering / Монтаж

2.1 Turn off power to your AV receiver before making connections.

2.1 Verstärker vor Anschluss der Verbindungen vom Netz trennen.

2.1 Couper l'alimentation électrique au niveau de votre récepteur AV avant d’effectuer les connexions.

2.1 Corte la corriente de su receptor AV antes de realizar las conexiones.

2.1 Prima di completare qualsiasi collegamento, accertarsi di aver scollegato l’alimentazione al sinto-amplificatore AV.

2.1 Zet uw AV-receiver uit voordat u bedrading gaat aansluiten.

2.1 Stäng av strömmen till din AV-receiver innan du börjar göra några anslutningar.

2.1 Перед выполнением соединений выключите питание вашего AV-ресивера.

2. Connections / Anschlüsse / Raccordements / Conexiones / Collegamenti /

Aansluitingen / Anslutningar / Подключения

3. Contents / Lieferumfang / Contient / Contenido /

Contenuto / Inhoud / Innehåll / Содержание

4.1 IMPORTANT! Ensure wall or surface can hold weight of speaker.

4.1 WICHTIG! Darauf achten, dass die Wand oder Oberfläche das Lautsprechergewicht tragen kann.

4.1 IMPORTANT! Assurez-vous que le mur ou la surface peut supporter le poids de l’enceinte.

4.1 ¡IMPORTANTE! Asegúrese de que la pared o la superficie pueda soportar el peso del altavoz.

4.1 IMPORTANTE! Assicurarsi che la parete o la superficie di montaggio sia in grado di sostenere il

peso del diffusore.

4.1 BELANGRIJK! Zorg ervoor dat de muur of het oppervlak het gewicht van de speaker kan houden.

4.1 VIKTIGT! Se till att väggen eller ytan kan klara högtalarnas vikt.

4.1 ВАЖНО! Удостоверьтесь, что стена или поверхность выдержит вес акустической системы.

4.2 IMPORTANT! Wall fixings are not included. Connect the speaker terminals before attaching the bracket.

4.2 WICHTIG! Eine Wandhalterung liegt nicht bei. Schließen Sie vor dem Anbringen der Wandhalterung zunächst die

Lautsprecherterminals an.

4.2 IMPORTANT ! Les systèmes de fixations murales ne sont pas fournis. Connecter les terminaux du haut-parleur avant de

fixer la console.

4.2 ¡IMPORTANTE! No se incluyen las fijaciones de pared. Conecte los terminales del altavoz antes de colocar la repisa.

4.2 IMPORTANTE! Fissaggi a parete non inclusi. Collegare i morsetti degli altoparlanti prima di montare le staffe.

4.2 BELANGRIJK! Onderdelen voor bevestiging aan de muur zijn niet inbegrepen. Sluit de speakeraansluitingen aan voordat u

de steun bevestigt.

4.2 VIKTIGT! Väggfästen medföljer ej. Anslut högtalarkontakterna innan konsolen monteras.

4.2 ВНИМАНИЕ! Крепления для установки акустических систем на стену в комплект поставки не входят. Подключения к

клеммам акустической системы следует выполнить до установки кронштейна.

4.3 Mordaunt-Short floor stand sold separately.

4.3 Mordaunt-Short Lautsprecherständer separat erhältlich.

4.3 Le support de plancher pour l'équipement Mordaunt-Short est vendu séparément.

4.3 El soporte de suelo de Mordaunt-Short se venden por separado.

4.3 Il piedistallo degli speaker Mordaunt-Short sono venduti separatamente.

4.3 De Mordaunt-Short vloerstandaard worden apart verkocht.

4.3 Mordaunt-Short golvstativ säljs separat.

4.3 Подставка для установки изделий компании Mordaunt-Short на полу продаются отдельно.

SINGLE-WIRING / SINGLE-WIRING /

CÂBLAGE SIMPLE / CABLEADO SIMPLE /

CABLAGGIO SINGOLO / ENKELVOUDIGE BEDRADING /

ENKELTLEDNING / ОДНО-ПРОВОДНАЯ

2.2 IMPORTANT! Ensure that positive (+) and negative (-) connections

are matched.

2.2 WICHTIG! Achten Sie auf die richtigen Anschlüsse, also (+) an (+) und (-) an (-).

2.2 IMPORTANT ! Veillez à respecter la polarité (positif + et négatif -) des raccordements.

2.2 ¡IMPORTANTE! Asegúrese de que las conexiones de los terminales positivo (+) y

negativo (-) coincidan.

2.2 IMPORTANTE! Assicurarsi che i collegamenti positivo (+) e negativo (-) corrispondano.

2.2 BELANGRIJK! Zorg ervoor dat de positieve (+) en negatieve (-) aansluitingen correct zijn.

2.2 VIKTIGT! Se till att positiva (+) och negativa (-) anslutningar stämmer överens.

2.2 ВАЖНО! Проверьте правильность подключения положительного (+) и отрицательного (-)

проводников.

Termékspecifikációk

Márka:	Mordaunt Short
Kategória:	hangszóró
Modell:	Alumni 8

Szüksége van segítségre?

Ha segítségre van szüksége Mordaunt Short Alumni 8, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók hangszóró Mordaunt Short

Mordaunt Short Avant Architect in ceiling Útmutató

24 Augusztus 2024

Mordaunt Short Premiere Útmutató

23 Augusztus 2024

Mordaunt Short Alumni 2 Útmutató

23 Augusztus 2024

Mordaunt Short Aviano 2 Útmutató

23 Augusztus 2024

Mordaunt Short Alumni 9 Útmutató

23 Augusztus 2024

Mordaunt Short Alumni 5 Útmutató

23 Augusztus 2024

Mordaunt Short Performance 6 Útmutató

23 Augusztus 2024

Mordaunt Short Mezzo 2 Útmutató

23 Augusztus 2024

Mordaunt Short Avant Architect AW153 Útmutató

23 Augusztus 2024

Mordaunt Short Performance 2 Útmutató

23 Augusztus 2024

Útmutatók hangszóró

Legújabb útmutatók hangszóró

Phonic SAFARI 1000 LITE Útmutató

12 December 2024

Phonic iSK 8 Deluxe Útmutató

12 December 2024

Phonic aSK215 Útmutató

12 December 2024

Phonic JUBI 12A LITE Útmutató

12 December 2024

Kanto REN Útmutató

12 December 2024

Phonic ASK15 Útmutató

12 December 2024

Phonic ASK10 Útmutató

12 December 2024

Phonic iSK 215 Deluxe Útmutató

12 December 2024

Phonic ISK 12 Útmutató

12 December 2024

Phonic iSK 10 Deluxe Útmutató

12 December 2024
