Használati útmutató Hitachi H 45MRY

Hitachi fúrógép H 45MRY

Olvassa el alább 📖 a magyar nyelvű használati útmutatót Hitachi H 45MRY (41 oldal) a fúrógép kategóriában. Ezt az útmutatót 2 ember találta hasznosnak és 2 felhasználó értékelte átlagosan 4.5 csillagra

Letöltés PDF

Oldal 1/41

Demolition Hammer

Hammer

Marteau de démolition

Martello demolitore

Hakhamer

Martillo demoledor

Martelo

Read through carefully and understand these instructions before use.

Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

Lire soigneusement et bien assimiler ces instructions avant usage.

Prima dell’uso leggere attentamente e comprendere queste istruzioni.

Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.

Leer

cuidadosamente y comprender estas instrucciones antes del uso.

Antes de usar, leia com cuidado para assimilar estas instruções.

Handling instructions

Bedienungsanleitung

Mode d’emploi

Istruzioni per l’uso

Gebruiksaanwijzing

Instrucciones de manejo

Instruções de uso

H 45MRY

1 2

17 mm

▼

A43

6 mm

B73

7 mm

English Deutsch Français Italiano

Nederlands Español Português Ελληνικά

Tool shank

Front cap

Grip (A)

Grip (B)

Grip (C)

Side handle

Handle

Crank cover

Wear limit

No. of carbon brush

Usual carbon brush

Auto-stop carbon brush

Werkzeugschaft

Frontkappe

Griff (A)

Griff (B)

Griff (C)

Seitengriff

Handgriff

Kurbeldeckel

Verschleißgrenze

Nr. der kohlebürste

Gewöhnliche

Kohlebürste

Auto-Stop Kohlebürest

Queue d’outil

Capuchon avant

Poignée (A)

Poignée (B)

Poignée (C)

Poignée latérale

Poignée

Couvercle de manivelle

Limite d’usure

No. de balai en carbone

Balai en carbone

ordinaire

Balai en carbone à arrêt

automatique

Gambo dell’utensile

Tappo anteriore

Impugnatura (A)

Impugnatura (B)

Impugnatura (C)

Maniglia laterale

Maniglia

Coperchio

dell’incastellatura

Limite d’usura

Numero delle spazzole

di carbone

Spazzola di

carbonecomune

Spazzola di carbone ad

arresto automatico

Boorschacht

Voorkap

Greep (A)

Greep (B)

Greep (C)

Zijgreep

Handgreep

Bedekking

Slijtage-limiet

Nr. van koolborstel

Normale koolborstel

Auto-stop koolborstel

Barrena

Tapa frontal

Empuñadura (A)

Empuñadura (B)

Empuñadura (C)

Mango lateral

Mango

Cubierta del motor

Límite de desgaste

No. de contacto de

carbón

Escobilla de carbón

usual

Escobilla de carbón de

parada automática

Haste da ferramenta

Tampa frontal

Cabo (A)

Cabo (B)

Cabo (C)

Empunhadura lateral

Empunhadura

Proteção da manivela

Limite de desgaste

Nº de escova de carvão

Escova de carvão

comum

Escova de carvão de

parada automática

Στέλεχος εργαλείου

Μπροστιν κάλυµµα

Λαβή (Α)

Λαβή (Β)

Λαβή (C)

Πλευρική λαβή

Λαβή

Κάλυµµα στροφάλου

!ριο φθοράς

Αρ. Καρβουνακίων

Συνηθισµένα

καρβουνάκια

Καρβουνάκια

αυτµατης διακοπής

English

PRECAUTIONS ON USING DEMOLITION

HAMMER

1. Wear ear protections

Exposure to noise can cause hearing loss.

2. Use auxiliary handles supplied with the tool.

Loss of control can cause personal injury.

3. Do not touch the bit during or immediately after

operation. The bit becomes very hot during operation

and could cause serious burns.

4. Before starting to break, chip or drill into a wall,

floor or ceiling, thoroughly confirm that such items

as electric cables or conduits are not buried inside.

5. Even when the switch is on, the motor is running

and the tool head is pressed to the demolition

surface, the hammer sometimes does not start

operating. In these instances, turn the switch off,

press the tool head against the demolition surface

again, and turn the switch on and off. This should

start the demolition hammer operating. Repeat this

procedure for several minutes, and the demolition

hammer will heat, after which it will operate when

switched to ON-LOCK.

STANDARD ACCESSORIES

(1) Case ........................................................................... 1

(2) Bull Point (SDS-max shank) .................................. 1

(3) Side Handle .............................................................. 1

Standard accessories are subject to change without

notice.

OPTIONAL ACCESSORIES (sold separately)

䡬Crushing

䡬Asphalt Cutting

䡬Surface Roughing

䡬Tamping

䡬Groove digging and edging

䡬Scooping Work

䡬Hammer Grease A

500 g (in a can)

70 g (in a tube)

30 g (in a tube)

Optional accessories are subject to change without

notice.

SPECIFICATIONS

Voltage (by areas)* (110V, 230V, 240V)

Power Input 950W*

Full-load Impact Rate 3000min

–1

Weight (without cord, side handle) 5.9 kg

* Be sure to check the nameplate on product as it is subject to change by areas.

(1) Cutter

(1) Bushing Tool (2) Shank

(1) Bull Point

Overall Length: 280, 400 mm

(1) Rammer (2) Shank

(1) Cold chisel

Overall length: 280, 400 mm

(1) Scoop

English

HOW TO USE THE DEMOLITION HAMMER

(Fig. 4)

1. After placing the tip of the tool on concrete surface,

switch ON.

2. By utilizing the weight of the machine and by firmly

holding the hammer with both hands, one can

effectively control the subsequent recoil motion.

Proceed at a moderate work-rate, the use of too

much force will impair efficiency.

CAUTION:

After long time of use, the cylinder case becomes

hot. Therefore, be careful not to burn your hands.

GREASE REPLACEMENT

This machine is of full air-tight construction to protect

against dust and to prevent lubricant leakage. This

machine can be used without grease supplement for an

extended period of time. However, perform the grease

replacement to maintain the service life. Replace the

grease as described below.

1. Grease Replacement Period

You should look at the grease when you change

the carbon brush. (See item 4 in the section

MAINTENANCE AND INSPECTION.) Ask for grease

replacement at the nearest authorized Hitachi Service

Center.

In the case that you are forced to change the grease

by yourself, please follow the following points.

2. How to replace grease

CAUTION:

Before replacing the grease, turn the power off and

pull out the plug from the receptacle.

(1) Remove the crank cover and wipe off the old grease

inside. (Fig. 5)

(2) Supply 40 g (the standard volume to cover the

connecting rod) of Hitachi Electric Hammer Grease

A to the crank case.

(3) After replacing the grease, install the crank cover

securely.

NOTE:

The Hitachi Electric Hammer Grease A is of the low

viscosity type. When the grease is consumed,

purchase from an authorized Hitachi Service

Center.

MAINTENANCE AND INSPECTION

1. Inspecting the tool

Since use of a dull tool will degrade efficiency and

cause possible motor malfunction, sharpen or

replace the tool as soon as abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure

that they are properly tightened. Should any of the

screws be loose, retighten them immediately. Failure

to do so could result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the

power tool. Exercise due care to ensure the winding

does not become damaged and/or wet with oil or

water.

APPLICATIONS

Breaking concrete, chipping off concrete, grooving, bar

cutting, and driving piles.

Application examples:

Installation of piping and wiring, sanitary facility

installation, machinery installation, water supply and

drainage work, interior jobs, harbor facilities and other

civil engineering work.

PRIOR TO OPERATION

1. Power source

Ensure that the power source to be utilized conforms

to the power requirements specified on the product

nameplate.

2. Power switch

Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the

power switch is in the ON position, the power tool

will start operating immediately, which could cause

a serious accident.

3. Extension cord

When the work area is removed from the power

source, use an extension cord of sufficient thickness

and rated capacity. The extension cord should be

kept as short as practicable.

4. Installing Tools

CAUTION:

Be sure to switch power OFF and disconnect the

plug from the receptacle to avoid serious trouble.

NOTE:

When using tools such as bull points, cutters, etc.,

make sure to use the genuine parts designated by

our company.

(1) Clean the shank portion of the tool.

(2) As shown in , pull grip (A) in the directionFig. 1

of A, and insert the tool into a hole of the front

cap.

(3) Adjust the groove position while turning the tool,

and furthermore insert it until it hits the end of the

hole.

(4) Return grip (A) to its original position, pull the tool

and make sure it is locked completely. (Fig. 2)

5. Deciding Working Position of Tool

The tool can be turned every 30 degrees and can

be fixed at the position of 12 steps.

(1) As shown in , if the grip (A) is turned in theFig. 3

direction of in a state where the grip (B) isB

pushed in the direction of , the blade angle canA

be changed freely to any desired position.

(2) Release grip (B) and turn the tool, and make sure

that it is locked completely.

6. Removing Tool

As shown in , pull grip (A), and pull out theFig. 1

tool.

CAUTION:

Be sure to grip the handle and side handle or grip

(A) during work. If you pull it by mistake, the bull

point could jump out.

English

4. Inspecting the carbon brushes (Fig. 6)

The Motor employs carbon brushes which are

consumable parts. When they become worn to or

near the “wear limit”, it could result in motor

trouble. When an auto-stop carbon brush is

equipped, the motor will stop automatically. At

that time, replace both carbon brushes with new

ones which have the same carbon brush Numbers

shown in the figure. In addition, always keep carbon

brushes clean and ensure that they slide freely

within the brush holders.

5. Replacing carbon brushes:

Loosen the set screw and remove the tail cover.

Remove the brush caps and carbon brushes. After

replacing the carbon brushes, do not forget to

tighten the brush caps securely and to install the

tail cover.

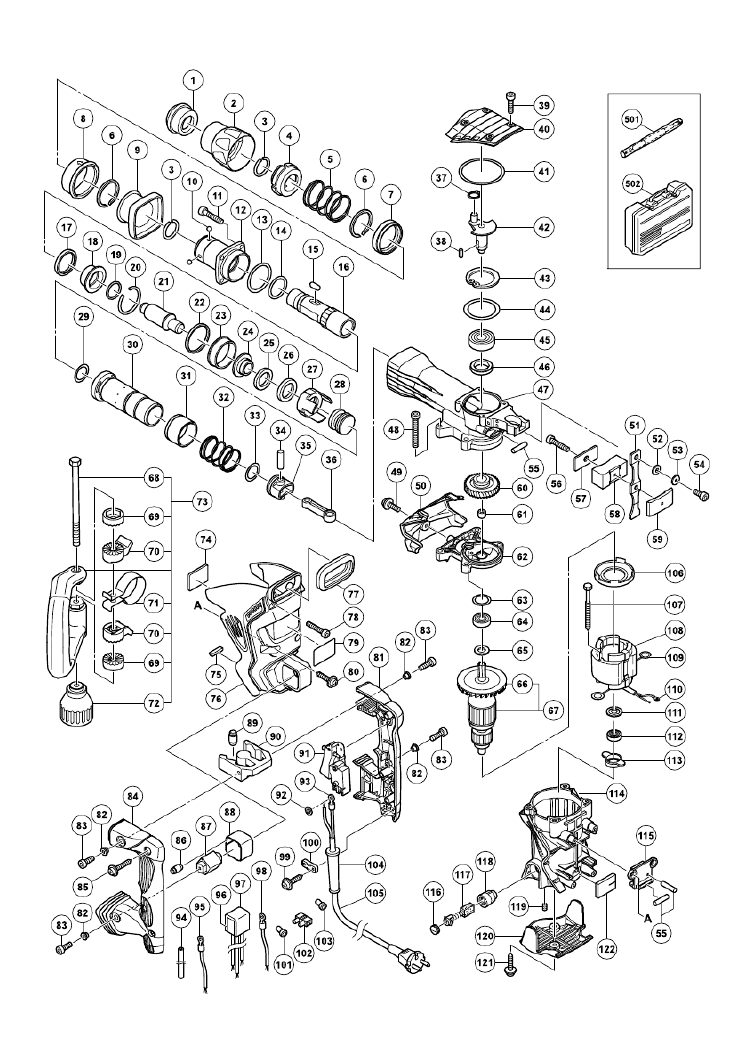

6. Service parts list

CAUTION:

Repair, modification and inspection of Hitachi Power

Tools must be carried out by an Hitachi Authorized

Service Center.

This Parts List will be helpful if presented with the

tool to the Hitachi Authorized Service Center when

requesting repair or other maintenance.

In the operation and maintenance of power tools,

the safety regulations and standards prescribed in

each country must be observed.

MODIFICATIONS:

Hitachi Power Tools are constantly being improved

and modified to incorporate the latest technological

advancements.

Accordingly, some parts may be changed without

prior notice.

GUARANTEE

We guarantee Hitachi Power Tools in accordance with

statutory/country specific regulation. This guarantee does

not cover defects or damage due to misuse, abuse, or

normal wear and tear. In case of complaint, please send

the Power Tool, undismantled, with the GUARANTEE

CERTIFICATE found at the end of this Handling

instruction, to a Hitachi Authorized Service Center.

NOTE:

Due to HITACHI’s continuing program of research and

development, the specifications herein are subject to

change without prior notice.

IMPORTANT:

Correct connection of the plug

The wires of the main lead are coloured in accordance

with the following code:

Blue: — Neutral

Brown: — Live

As the colours of the wires in the main lead of this tool

may not correspond with the coloured markings

identifying the terminals in your plug proceed as follows:

The wire coloured blue must be connected to the terminal

marked with the letter N or coloured black. The wire

coloured brown must be connected to the terminal

marked with the letter L or coloured red. Neither core

must be connected to the each terminal.

NOTE:

This requirement is provided according to BRITISH

STANDARD 2769: 1984.

Therefore, the letter code and colour code may not be

applicable to other markets except The United Kingdom.

Information concerning vibration

The measured values were determined according to

EN60745.

The typical weighted root mean square acceleration value:

5.8 m/s2

Deutsch

ALLGEMEINE SICHERHEITSMASSNAHMEN

WARNUNG!

Lesen Sie sämtliche Hinweise durch

Wenn nicht sämtliche nachstehenden Anweisungen

befolgt werden, kann es zu Stromschlag, Brand und/oder

ernsthaften Verletzungen kommen.

Der Begriff „Elektrowerkzeug“ bezieht sich in den

folgenden Warnhinweisen auf Elektrowerkzeuge mit Netz-

(schnurgebunden) oder Akkubetrieb (schnurlos).

BEWAHREN SIE DIESE ANWEISUNGEN AUF

1) Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte und dunkle Bereiche ziehen Unfälle

förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht – zum

Beispiel in der Nähe von leicht entflammbaren

Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es

zu Funkenbildung kommen, wodurch sich Stäube

oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere

Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden.

Nehmen Sie niemals irgendwelche Änderungen

am Anschlussstecker vor.

Verwenden Sie bei Elektrowerkzeugen mit

Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen,

Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder

sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht

missbräuchlich. Tragen Sie das Elektrowerkzeug

niemals an der Anschlussschnur, ziehen Sie es

nicht damit heran und ziehen Sie den Stecker

nicht an der Anschlussschnur aus der Steckdose.

Halten Sie die Anschlussschnur von Hitzequellen,

Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlussschnüre

erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien

benutzen, verwenden Sie ein für den

Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein,

wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn Sie

müde sind oder unter Einfluss von Drogen,

Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können

bereits kurze Phasen der Unaufmerksamkeit zu

schweren Verletzungen führen.

b) Benutzen Sie Schutzausrüstung. Tragen Sie

immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere

Sicherheitsschuhe, Schutzhelm und Gehörschutz

senken das Verletzungsrisiko bei angemessenem

Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten

Sie darauf, dass sich der Schalter in der Aus-

(Off-) Position befindet, ehe Sie den Stecker

einstecken.

Das Herumtragen von Elektrowerkzeugen mit dem

Finger am Schalter und das Einstecken des Steckers

bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug

einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs

angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie

jederzeit darauf, sicher zu stehen und das

Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haar, Kleidung

und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann

von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen

Sie dafür, dass diese richtig angeschlossen und

eingesetzt werden.

Die Verwendung solcher Vorrichtungen kann

Staub-bezogene Gefahren mindern.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für

Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit

bei bestimmungsgemäßem Einsatz besser und

sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es

sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem

Schalter betätigt werden kann, stellt eine Gefahr

dar und muss repariert werden.

c) Ziehen Sie den Netzstecker, ehe Sie

Einstellarbeiten vornehmen, Zubehörteile

tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen

verhindern den unbeabsichtigten Anlauf des

Elektrowerkzeugs und die damit verbundenen

Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen

Sie nicht zu, dass Personen das Elektrowerkzeug

bedienen, die nicht mit dem Werkzeug selbst

und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen

Sie auf Fehlausrichtungen, sicheren Halt und

Leichtgängigkeit beweglicher Teile,

Beschädigungen von Teilen und auf jegliche

andere Zustände, die sich auf den Betrieb des

Elektrowerkzeugs auswirken können.

Deutsch

Bei Beschädigungen lassen Sie das

Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneidkanten bleiben weniger häufig hängen

und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in

Übereinstimmung mit diesen Anweisungen und

auf die für das jeweilige Elektrowerkzeug

bestimmungsgemäße Weise – beachten Sie

dabei die jeweiligen Arbeitsbedingungen und

die Art und Weise der auszuführenden Arbeiten.

Der bestimmungswidrige Einsa tz von

Elektrowerkzeugen kann zu gefährl ichen

Situationen führen.

5) Service

a) Lassen Sie Elektrowerkzeuge durch qualifizierte

Fachkräfte und unter Einsatz passender,

zugelassener Originalteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten.

Werkzeuge sollten bei Nichtgebrauch außerhalb der

Reichweite von Kindern und gebrechlichen Personen

aufbewahrt werden.

VORSICHTSMASSNAHMEN BEI DER

BENUTZUNG DES HAMMERS

1. Tragen Sie einen Gehörschutz

Starke und/oder dauerhafte Lärmbelastung kann zu

Gehörverlust führen.

2. Benutzen Sie die mit dem Werkzeug gelieferten

Zusatzgriffe.

Wenn Sie die Kontrolle über das Werkzeug verlieren,

kann es zu Verletzungen kommen.

3. Die Bohrerspitze nicht während oder unmittelbar

nach dem Betrieb berühren. Die Bohrerspitze wird

während des Betriebs sehr heiß, und es könnte zu

ernsthaften Verbrennungen kommen.

4. Bevor man in einer Wand, dem Boden oder der

Decke etwas ausbricht, meißelt oder bohrt, muß

man sich sorgfältig davon überzeugen, daß keine

elektrischen Kabel oder Kabelrohre darunter liegen.

5. Selbst wenn der Schalter eingeschaltet ist, der Motor

läuft und de r Werkze ugkopf gegen die

Arbeitsoberfläche gedrückt ist, beginnt der Hammer

manchmal nicht mit dem Betrieb. Schalten Sie in

einem solchen Fall den Schalter aus, drücken Sie

de n We rkzeugkopf erneut ge ge n die

Arbeitsoberfläche, und schalten Sie den Schalter

ein und aus. Wiederholen Sie dieses Verfahren einige

Minuten lang. Der Hammer wird dann warm und

arbeitet dann bei Stellung auf ON-LOCK.

䡬Ausfrauhen der Oberfläche

䡬Stampfen

䡬Nuten und Kanten

TECHNISCHE DATEN

Spannung (je nach Gebiet)* (110V, 230V, 240V)

Leistungsaufnahme 950W*

Vollastschlagzahl 3000min–1

Gewicht (ohne Kabel, Seitengriff) 5,9 kg

*Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet

ändern.

STANDARDZUBEHÖR

(1) Gehäuse ..................................................................... 1

(2) Spitzmeißel (SDS max-Schalt) .............................. 1

(3) Seitengriff .................................................................. 1

Das Standardzubehör kann ohne vorherige Bekannt-

machung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

䡬Brechen

䡬Asphaltschneiden

(1) Spitzmeißel

Gesamtlänge: 280, 400 mm

(1) Spatmeißel

(1) Stockerplatten (2) Schaft

(1) Stampferplatten (2) Schaft

(1) Kaltmeißel

Gesamtlänge: 280, 400 mm

Deutsch

䡬Grabarbeiten

䡬Hammer Schmierfett A

500 g (Dose)

70 g (in Tube)

30 g (in Tube)

Das Sonderzubehör kann ohne vorherige Bekannt-

machung jederzeit geändert werden.

ANWENDUNGSGEBIETE

Ausbrechen von Zement, Abschlagen von Beton, Nuten,

Abtrennen von Rundstahl und Einschlagen von Stangen.

Anwendungsbeispiele:

Installation von Rohrleitungen und Drähten für sanitäre

Einrichtungen, Maschinen, Trinkwasserversorgung und

Abwasserableitung, Inneneinrichtungen, Tiefbau-und

Hafenanlagen.

VOR INBETRIEBNAHME

1. Netzspannung

Prüfen, daß die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prüfen, daß der Netzschalter auf „AUS” steht. Wenn

der Stecker an das Netz angeschlossen wird, während

der Schalter auf „EIN” steht, beginnt das Werkzeug

sofort zu laufen, was gefährlicht ist.

3. Verlängerungskabel

Wenn der Arbeitsbereich nicht in der Nähe des

Netzanschlusses liegt, ist ein Verlängerungskabel

ausreichenden Querschnitts und ausreichender

Nennleistung zu verwenden. Das Verlängerungskabel

sollte so kurz wie möglich gehalten werden.

4. Installieren von Werkzeugen

ACHTUNG:

Achten Sie darauf, die Stromversorgung

auszuschalten und den Stecker aus der Steckdose

zu ziehen, um schwerwiegende Störungen zu

vermeiden.

HINWEIS:

Wenn Werkzeuge wie Kugelkopf, Spitzmeißel,

Spatmeißel, Schneidwerkzeuge usw. verwendet

werden, nur von unserer Firma festgelegte Teile

verwenden.

(1) Reinigen Sie den Schaft des Werkzeugs.

(2) Ziehen Sie den Griff (A) wie in gezeigt inAbb. 1

Richtung A, und schieben Sie das Werkzeug in die

Öffnung der Frontkappe.

(3) Stellen Sie die Nutenposition ein, während Sie das

Werkzeug drehen, und schieben Sie es weiter bis

zum Anschlag in das Loch ein.

(4) Bringen Sie den Griff (A) in seine ursprüngliche

Position zurück, und ziehen Sie am Werkzeug, um

sicherzustellen, daß es sicher verriegelt ist. (Abb. 2)

5. Entscheiden der Arbeitsposition des Werkzeugs

Das Werkzeug kann in Schritten von 30 Grad gedreht

und in 12 Positionen fixiert werden.

(1) Wie in gezeigt, kann der Scneidenwinkel freiAbb. 3

zu jeder beliebigen Position geändert werden, wenn

der Griff (A) in Richtung gedrückt wird, währendB

der Griff (B) in Richtung gedrückt wird.A

(2) Geben Sie den Griff (B) frei und drehen Sie das

Werkzeug, um sicherzustellen, daß es sicher

verriegelt ist.

6. Entfernen des Werkzeugs

Ziehen Sie wie in gezeigt am Griff (A), undAbb. 1

ziehen Sie das Werkzeug heraus.

ACHTUNG:

Halten Sie den Handgriff und den Seitengriff oder

den Griffteil (C) während der Arbeit. Halten Sie

während der Arbeit nicht den Griff (A). Wenn aus

Versehen am Griff (A) gezogen wird, kann der

Spitzmeißel herausspringen.

EINSATZ DER HÄMMER (Abb. 4)

1. Die Spitze des Werkzeugs auf die Betonoberfläche

setzen und die Maschine einschalten.

2. Durch richtige Ausnutzung des Gewichtes der

Maschine und durch Festhalten der Maschine mit

beiden Händen können Sie danach den

Aufspulvorgang richtig kontrollieren.

Nicht zu schnell arbeiten, da sonst das

Leistungsvermögen beeinträchtigt werden könnte.

ACHTUNG:

Bei Verwendung für längere Zeit wird das

Zylindergehäuse heiß. Achten Sie deshalb darauf,

dass Sie sich nicht die Hände verbrennen.

SCHMIERFETTWECHSEL

Diese Maschine ist vollkommen luftdicht, um Eintritt

von Staub und Fettlecken zu vermeiden. Dieses Gerät

kann lange Zeit ohne Nachfüllen von Fett verwendet

werde n. Füllen Sie jedoch Fett nach, um die

Verwendungszeit des Gerätes zu verlängern. Zum

Schmierfettwechsel wie unten angegeben vorgehen.

1. Wechselzeit

Inspizieren Sie beim Auswechseln der Kohlebürsten

die Fettmenge. (Siehe Punkt 4 im Abschnitt ”Wartung

und Inspektion”.) Wenden Sie sich an Ihre Hitachi

Service Station, um den Fettwechsel auszuführen.

Wenn Sie das Schmierfett selber wechseln müssen,

beachten Sie die folgenden Punkte.

2. Schmierfettwechsel

ACHTUNG:

Vor dem Schmierfettwechsel die Maschine

abschalten und den Netzstecker herausnehmen.

(1) Den Kurbeldeckel abnehmen und das alte Fett vom

Inneren abwischen. (Abb. 5)

(2) Das 40g (die Standardmenge zum Abdecken der

Pleuelstange) "Hitachi Electric Hammer Grease A"

in das Kurbelgehäuse geben.

(3) Nach dem Fettwechsel das Kurbelgehäuse sicher

anbringen.

HINWEIS:

Das „Hitachi Electric Hammer Grease A” Schmierfett

ist von niedrigem Flüssigkeitsgrad. Wenn Sie den

ganzen Inhalt verbraucht haben, kaufen Sie eine

neue Tube bei Ihrer Hitachi Service Station.

(1) Spaten

Deutsch

WARTUNG UND INSPEKTION

1. Inspektion des Werkzeugs

Da Gebrauch eines stumpfen Werkzeugs die Leistung

vermindert und ein mögliches Versagen des Motors

verursacht, ist das Werkzeug zu schleifen oder zu

ersetzen, wenn Verschleiß festgestellt wird.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig

inspiziert und geprüft, ob sie gut angezogen sind.

Wenn sich eine der Schrauben lockert, muß sie

sofort wieder angezogen werden. Geschieht das

nicht, kann das zu erheblichen Gefahren führen.

3. Wartung des Motors

Die Motorwicklung ist das „HERZ” des

Elektrowerkzeugs. Daher ist besonders sorgfältig

darauf zu achten, daß die Wicklung nicht beschädigt

wird und/oder mit Öl oder Wasser in Berührung

kommt.

4. Inspektion der Kohlebürsten (Abb. 6)

Im Motor sind Kohlebürsten verwendet, die

Verbauchsteile sind. Wenn sie abgenützt sind, kann

es zu Motorschäden führen. Wenn der Motor mit

einer Auto-Stop Kohlebürste ausgestattet ist, wird

er automatisch anhalten. Beide Kohlebürsten sollen

dann durch neue ersetzt werden, die dieselbe

Bürstennummer tragen, wie auf der Abbildung.

Darüber hinaus müssen die Kohlebürsten immer

sauber gehalten werden und müssen sich in der

Bürstenhalterung frei bewegen können.

5. Austausch einer Kohlebürste:

Dei Vorbohrschraube lösen und die Abdekkung der

Bürstenrückseite abnehmen.

Die Bürstenkappe und die Kohlenbürste entfernen.

Nach Wechseln der Kohlenbürste nicht vergessen,

die Bürstenkappe sicher zu befestigen und die

Bürstenrückseite anzubringen.

6. Liste der Wartungsteile

ACHTUNG:

Reparatur, Modifikation und Inspektion von Hitachi-

Elektrowerkzeugen müssen durch ein autorisiertes

Hitachi-Kundendienstzentrum durchgeführt werden.

Diese Teileliste ist hilfreich, wenn sie dem

autorisierten Hitachi-Kundendienstzentrum

zusammen mit dem Werkzeug für Reparatur oder

Wartung ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

MODIFIKATIONEN:

Hitachi-Elektrowerkzeuge werden fortwährend

verbessert und modifiziert, um die neuesten

technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile

ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie

unter Zugrundelegung der jeweils geltenden gesetzlichen

und landesspezifischen Bedingungen. Dieses Garantie

erstreckt sich nicht auf Gehäusedefekte und nicht auf

Schäden, die auf Missbrauch, bestimmungswidrigen

Einsatz oder normalen Verschleiß zurückzuführen sind.

Im Schadensfall senden Sie das nicht zerlegte

Elektrowerkzeug zusammen mit dem GARANTIESCHEIN,

den Sie am Ende der Bedienungsanleitung finden, an

ein von Hitachi autorisiertes Servicecenter.

HINWEIS:

Aufgrund des ständigen Forschungs-und Entwicklungs-

programms von HITACHI sind Änderungen der hierin

gemachten technischen Angaben nicht ausgeschlossen.

Information über Vibration

Die Meßwerte wurden entsprechend EN60745 bestimmt.

Der typische gewogene quadratische Mittelwert für die

Beschleunigung ist 5,8 m/s2.

Français

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des

bords aiguisés sont moins susceptibles de se

coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les

mèches de l'outil, etc. conformément à ces

instructions et de la manière destinée pour le

type précis d'outil électrique, en tenant compte

des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des

opérations différentes de celles pour lesquelles il

a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien

habilité à l'aide de pièces de rechange identiques

exclusivement.

Cela garantira le maintien de la sécurité de l'outil

électrique.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être

rangés hors de portée des enfants et des personnes

infirmes.

PRÉCAUTIONS POUR L'UTILISATION DU

MARTEAU DE DÉMOLITION

1. Portez des bouchons

L’exposition au bruit peut engendrer une perte de

l’audition.

2. Utilisez les poignées auxiliaires fournies avec l’outil.

Toute perte de contrôle peut entraîner des blessures.

3. Ne pas toucher le foret pendant ou immédiatement

après le fonctionnement. Il devient très chaud et

peut causer des brûlures.

4. Avant de briser, découper ou percer un mur, le

plancher ou le plafond, s’assurer qu’aucun câble

électrique ou conduit n’y soit noyé.

5. Même si l’interrupteur est enclenché, que le moteur

tourne et que la tête de l’outil est appuyée contre

la surface de démoliton, il est possible que le

marteau piqueur ne se mette pas à fonctionner.

Dans ce cas, couper l’interrupteur, appuyer à

nouveau la tête de l’outil contre la surface de

démoliton, puis enclencher et couper l’interrupteur.

Cela devrait faire marcher le marteau de démolition.

Recommencer ces opérations pendant quelques

minutes ; le marteau de démolition chauffera, après

quoi il fonctionnera lorsqu’il sera commuté sur ON-

LOCK.

ACCESSOIRES STANDARD

(1) Boîter ......................................................................... 1

(2) Pointe de broyage (Tige SDS max) .................... 1

(3) Poignée latérale ....................................................... 1

Les accessoires standard sont sujets à changement

sans préavis.

ACCESSOIRES SUR OPTION

(vendus séparément)

䡬Broyage

䡬Coupage d’asphalte

SPECIFICATIONS

Tension (par zone)* (110V, 230V, 240V)

Entrée 950W*

Vitesse de percussion à pleine charge 3000min

–1

Poids (sans cordon et poignée latérale) 5,9 kg

* Assurez-vous de vérifier la plaque signalétique sur le produit qui peut changer suivant les régions.

(1) Pointe de broyage

Longueur totale: 280 400 mm

(1) Fraise

䡬Dégrossissage

䡬Bourrage

䡬Creusage de rainures et cassure des angles

(1) Boucharde (2) Queue

(1) Bourroir (2) Queue

(1) Ciseau à froid

Longueur totale : 280 400 mm

Français

䡬Puisage

䡬Graisse A pour marteau

500 g (en boîte)

70 g (en tube)

30 g (en tube)

Les accessoires à option sont sujets à changement sans

préavis.

APPLICATIONS

Broyage du béton, burinage, rainurage, coupe de barres,

et enfoncement de pieux.

Exemples d’application :

Installation de tuyautage et de câblage, installation de

facilités sanitaires, de machinerie, d’alimentation d’eau

et de drainage, travaux intérieurs, facilités de port et

autres travaux de génie civil.

AVANT LA MISE EN MARCHE

1. Source de puissance

S’assurer que la source de puissance à utiliser

correspond à la puissance indiquée sur la plaque

signalétique de produit.

2. Interrupteur de puissance

S’assurer que l’interrupteur de puissance est en

position ARRET. Si la fiche est branchée alors que

l’interrupteur est sur MARCHE, l’outil démarre

immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source

de puissance, utiliser un fil de rallonge d’une

épaisseur suffisante et d’une capacité nominale

suffisante. Le fil de rallonge doit être aussi court

que possible.

4. Installation des outils

ATTENTION :

Bien mettre l’interrupteur sur OFF et débrancher la

fiche de la prise secteur pour éviter tout ennui

grave.

REMARQUE :

Lorsqu’on installe des outils, par exemple des pointes

de broyage, des fraises, etc., bien veiller à utiliser

les pièces d’origine conçues par notre société.

(1) Nettoyer la section de la queue de l’outil.

(2) Comme indiqué sur la , tirer sur la poignéeFig. 1

(A) dans le sens , et insérer l’outil dans l’un desA

orifices du capuchon avant.

(3) Régler la position de la rainure tout en tournant

l’outil, et l’insérer encore davantage jusqu’à ce qu’il

touche le fond de l’orifice.

(4) Ramener la poignée (A) sur sa position d’origine,

tirer sur l’outil et vérifier qu’il est bloqué à fond.

( )Fig. 2

5. Recherche de la position de travail de l’outil

L’outil peut tourner par paliers de 30 degrés et il

peut être fixé sur l’un de ces 12 paliers.

(1) Comme indiqué sur la , si l’on tourne laFig. 3

poignée (A) dans le sens de façon à pousser laB

poignée (B) dans le sens , il sera possible deA

modifier librement l’angle de la lame sur n’importe

quelle position.

(2) Libérer la poignée et tourner l’outil, et vérifierB

qu’il est bloqué à fond.

6. Retrait de l’outil

Comme indiqué sur la , tirer sur la poignéeFig. 1

(A) et sortir l’outil.

ATTENTION :

Bien tenir l’outil par la poignée et la poignée latérale

ou la section du manche (C) pendant le travail. Ne

pas tenir l’outil par le manche (A) pendant le travail.

Si l’on tire dessus par inadvertance, la pointe de

broyage risque de s’éjecter brusquement.

COMMENT UTILISER LE MARTEAU DE

DÉMOLITION (Fig. 4)

1. Après avoir placé la pointe de l'outil sur la surface

du béton, mettre le contact.

2. En utilisant le poids de la machine et en maintenant

fermement le marteau avec les deux mains, le

mouvement de recul peut être effectivement

contrôle. Procéder avec un régime modéré;

l’utilisation de trop de force pourrait réduire

l’efficacité.

ATTENTION :

Après un long intervalle d'utilisation, le carter du

cylindre devient chaud. Faire attention de ne pas

se brûler.

REMPLACEMENT DE GRAISSE

Cette machine est de construction entière me nt

hermétique pour la protéger contre la poussière et pour

éviter les fuites de lubrifiant. Cet appareil peut être

utilisé sans supplement de graisse pendant une longue

période de temps. Cependant, remplacer la graisse pour

ne pas écourter la durée de vie. Remplacer la graisse

comme indiqué ci-dessous.

1. Période de remplacement

Contr ôle r la quantité de graisse lors d u

remplacement de la brosse de carbone. (Voir

l'élé ment 4 de la section ENT RE TIEN ET

INSPECTION.)

Se procurer la graisse chez l’Agence de Service

Autorisée Hitachi la plus proche.

Si vous devez changer la graisse vous-même, veuillez

respecter les points suivants.

2. Comment remplacer la graisse

ATTENTION :

Avant de remplacer la graisse, fermer l’interrupteur

et débrancher l’outil de la prise de courant.

(1) Enlever le couvercle de manivelle et essuyer la

vieille graisse à l’intérieur. (Fig. 5)

(2) Appliquer 40 g (la quantité standard pour recouvrir

la tige de connexion) de graisse pour Marteau

électrique Hitachi A au carter.

(3) Après avoir remplacé la graisse, installer fermement

le carter.

(1) Scoop

Français

REMARQUE :

La graisse pour Marteau électrique Hitachi A est du

type à viscosité faible; quand le tube est vide,

adressez-vouz à votre Agent de Service Autorisé

Hitachi pour vous en procurer un nouveau.

ENTRETIEN ET INSPECTION

1. Inspection de l’outil

Etant donné que l’utilisation d’un outil émoussé

réduira le rendement et provoquera éventuellement

un manuvais fonctionnement du moteur, aiguiser

ouremplacer l’outil dès qu’une abrasion apparaît.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s’assurer

qu’elles sont correctement serrées. Resserrer

immédiatement toute vis desserrée. Sinon, il y a

danger sérieux.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur”

même de l’out il éle ctr o-portatif. Veiller

soigneusement à ce que ce bobinage ne soit pas

endommagé et/ou mouillé par de l’huile ou de

l’eau.

4. Contrôle des balais en carbone (Fig. 6)

Le moteur utilise des balais en carbone qui sont

des pièces qui s’usent. Quand ils sont usés ou près

de la “limite d’usure”, il pourra en résulter un

mauvais fonctionnement du moteur.

Quand le moteur est équipé d’un balai en carbone

à arrêt automatique, il s’arrêtera automatiquement.

Remplacez alor les balais en carbone par des

nouveaux et ayant les mêmes numéros que ceux

montré sur la figure. En outre, toujours tenir les

balais propres et veiller à ce qu’ils coulissent

librement dans les supports.

5. Remplacement d’un balai en carbone

Desserrer la vis de fixation et enlever le couvercle

arrière de balai. Enlever le chapeau de balai et

le balai de charbon. Après avoir remplacé le balai

de charbon, ne pas manquer de serrer fermement

le chapeau de balai et d’installer le couvercle

arrière.

6. Liste des pièces de rechange

ATTENTION :

Les réparations, modifications et inspections des

outils électriques Hitachi doivent être confiées à un

service après-vente Hitachi agréé.

Il sera utile de présenter cette liste de pièces au

service après-vente Hitachi agréé lorsqu’on apporte

un outil nécessitant des réparations ou tout autre

entretien.

Lors de l’utilisation et de l’entretien d’un outil

électrique, respecter les règlements et les normes

de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment

améliorés et modifiés afin d’incorporer les tous

derniers progrès technologiques.

En conséquence, il est possible que certaines pièces

soient modifiées sans avis préalable.

GARANTIE

Nous garantissons que l’ensemble des Outils électriques

Hitachi sont conformes aux réglementations spécifiques

statutaires/nationales. Cette garantie ne couvre pas les

défauts ni les dommages inhérents à une mauvaise

utilisation, une utilisation abusive ou l'usure et les

dommages normaux. En cas de réclamation, veuillez

envoyer l'Outil électrique, en l’état, accompagné du

CERTIFICAT DE GARANTIE qui se trouve à la fin du

Mode d’emploi, dans un service d’entretien autorisé.

REMARQUE :

Par suite du programme permanent de recherche et de

développement HITACHI, ces spécifications peuvent faire

l’objet de modifications sans avis préalable.

Au sujet des vibrations

Les valeurs mesurées ont été déterminées en fonction

de la norme EN60745.

Valeur d’accélération moyenne quadratique pondérée

type : 5,8 m/s2

Italiano

NORME DI SICUREZZA GENERALI

AVVERTENZA!

Leggere tutte le istruzioni

La mancata osservanza di tutte le istruzioni di seguito

riportata potrebbe essere causa di scosse elettriche,

incendi e/o gravi lesioni.

Il termine “elettroutensili” riportato in tutte le avvertenze di

seguito elencate si riferisce agli elettroutensili azionati con

alimentazione di rete (via cavi) o a batterie (senza cavi).

CONSERVARE QUESTE ISTRUZIONI

1) Area operativa

a) Mantenere l'area operativa pulita e ordinata.

Aree operative sporche e disordinate possono

favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi , gas o

polveri infiammabili.

Gli elettroutensili generano delle scintille che

potrebbero accendere la polvere dei fumi.

c) Tenere lontani bambini e astanti durante l'utilizzo

degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita

di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee

alle prese disponibili.

Non modificare mai le prese.

Con gli elettroutensili a massa (messi a terra),

non utilizzare alcun adattatore.

L'utilizzo di spine intatte e corrispondenti alle prese

disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfici a massa

o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste

un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all'umidità.

La penetrazione di acqua negli elettroutensili

aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto,

o per tirare o scollegare l'elettroutensile.

Tenere il cavo lontano da fonti di calore, oli, bordi

appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono

aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno,

utilizzare una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di

scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta,

verificate ciò che state eseguendo e adottate

sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate stanchi,

sotto l'influenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso

degli elettroutensili potrebbe essere causa di gravi

lesioni personali.

b) Indossate l'attrezzatura di sicurezza. Indossate

sempre le protezioni oculari.

L'attrezzatura di sicurezza, quali maschera facciale,

calzature antiscivolo, caschi o protezioni oculari

ridurrà il rischio di lesioni personali.

c) Ponete attenzione alle accensioni involontarie.

Prima dell'att ivazione dell'alimentazione,

verificate che l'interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita

sull'interruttore o con alimentazione elettrica

attivata dall'interruttore su ON, implica il rischio

di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione

dell'elettroutensile, sussiste il rischio di lesioni

personali.

e) Mantenersi in equilibrio. Mantenersi sempre su

due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio

l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli, gli abiti e i guanti

lontano dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero

impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad

apparecchiature di rimozione e raccolta polveri,

verificare che queste siano collegate e utilizzate

in modo adeguato.

L'utilizzo di questi dispositivi può ridurre i rischi

connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare

l'elettroutensile idoneo alla propria applicazione.

Utilizzando l'elettroutensile corretto, si garantirà

un'esecuzione migliore e più sicura del lavoro,

alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia

possibile accenderlo/spegnerlo tramite

l'interruttore.

É pericoloso utilizzare elettroutensili che non

possano essere azionati dall'interruttore.

Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire

gli accessori o depositare gli elettroutensili,

scollegare la spina dalla presa elettrica.

Queste misure di sicurezza preventive riducono il

rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano

dalla portata dei bambini ed evitare che persone

non esperte di elettroutensili o non a conoscenza

di quanto riportato sulle presenti istruzioni

azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti

utilizzino gli elettroutensili.

e) Manutenzione degli elettroutensili. Verificare che

non vi siano componenti in movimento disallineati

o bloccati, componenti rotti o altre condizioni

che potrebbero influenzare negativamente il

funzionamento dell'elettroutensile.

In caso di guasti, provvedere alla riparazione

dell'elettroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa

manutenzione.

f) Mantenere gli strumenti di taglio affilati e puliti.

Gli strumenti di taglio in condizioni di

manutenzione adeguata, con bordi affilati, sono

meno soggetti al bloccaggio e sono più facilmente

controllabili.

Italiano

䡬Lavoro di palettaggio

䡬Grasso A per martello

500 g (in lattina)

70 g (nel tubo)

30 g (nel tubo)

Gli accessori disponibili a richiesta possono soggetti a

essere cambiamento senza preavviso.

APPLICAZIONE

Frantumazione di cemento armato, trucciolatura,

scanalatura, taglio di sbarre, e infissione di pali.

Esempi di Applicazioni:

Installazione di tubature e di equipaggiamento per

impianti sanitari, di macchinari, lavori di scolo e

fuoriuscita d’acqua, lavori per interni, impianti per porti

e lavori di ingegneria civile.

PRIMA DELL’USO

1. Alimentazion

Assicurarsi che la rete di alimentazione che si vuole

usare sia compatibile con le caratteristiche relative

all’alimentazione di corrente specificate nella

piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la

spina è infilata in una presa mentre l’interruttore

è acceso, l’utensile elettrico si mette immediatamente

in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa

di corrente, usare una prolunga del cavo di

sufficiente spessore e di prestazione adeguata. La

prolunga deve essere più corta possibile.

4. Installazione degli utensili

CAUTELA:

Assicurarsi di spegnere e di scollegare la spina

dalla presa di corrente per evitare seri problemi.

NOTA:

Quando si usano utensili come punte giganti, coltelli,

ecc, assicurarsi di usare pezzi originali progettati

dalla nostra azienda.

(1) Pulire il gambo dell’utensile.

(2) Come mostrato nella , tirare l’impugnatura (A)Fig. 1

nella direzione di e inserire l’utensile nel foroA

del tappo anteriore.

(3) Regolare la posizione della scanalatura mentre si

gira l’utensile e inserirlo inoltre fino a che batte

sulla fine del foro.

(4) Riportare l’impugnatura (A) alla sua posizione

originale, tirare l’utensile e assicurarsi che sia

completamente bloccato. (Fig. 2)

5. Decisione della posizione di lavoro dell’utensile

L’utensile può essere girato ogni 30 gradi e può

essere fissato in posizioni di 12 scatti.

(1) Come mostrato nella , se l’impugnatura (A)Fig. 3

è girata nella direzione di in uno stato in cuiB

l’impugnatura (B) è spinta nella direzione di A,

l’angolazione della lama può essere cambiata

liberamente su qualsiasi posizione desiderata.

(2) Rilasciare l’impugnatura (B) e girare l’utensile,

assicurandosi che sia bloccato completamente.

6. Rimozione dell’utensile

Come mostrato nella , tirare l’impugnatura (A)Fig. 1

e tirare fuori l’utensile.

CAUTELA:

Assicurarsi di afferrare la maniglia e la maniglia

laterale o la parte dell’impugnatura (C) durante il

lavoro. Non tenere l’impugnatura (A) durante il

lavoro. Se la si tira per errore, la punta gigante

potrebbe saltare fuori.

COME USARE IL MARTELLO DEMOLITORE (Fig. 4)

1. Dopo aver collocato la punta delll’utensile sul

cemento, regolare l’interruttore su ON.

2. Il moto di reazione può essere efficacemente

controllato utilizzando il peso dell’attrezzo tenendolo

saldamente con entrambe le mani.

Lavorare a velocità moderata, in caso contrario si

rischia di abbassare il livello di efficenza.

CAUTELA:

Dopo un lungo tempo di impiego, la cassa del

cilindro è molto calda. Fare dunque attenzione a

non ustionarsi le mani.

SOSTITUZIONE DEL GRASSO

Quest’apparecchio è stato costruito in modo da renderlo

ermetico all’aria allo scopo di impedire l’entrata di

polve re e la fuoriuscita di lubrificante. Que sto

apparecchio può essere usato senza sostituire il grasso

per un lungo periodo di tempo. Tuttavia, effettuare la

sostituzione del grasso per assicurare la durata di

servizio. Sostituire il grasso come specificato di seguito.

1. Periodo di sostituzione del grasso.

Controllare grasso il quando si cambia la spazzola

di carbone. (Vedere la voce 4 nella sezione

MANUTENZIONE E CONTROLLO.) L’operazione deve

essere eseguita dal più vicino Agente di Servizio

autorizzato Hitachi.

In caso si debba sostituire il grasso personalmente,

procedere secondo i seguenti punti.

2. Come sostituire il grasso

CAUTELA:

Prima della sostituzione spegnere l’interruttore e

staccare la spina dalla presa di corrente.

(1) Togliere il coperchio dell’incastellatura e strofinare

per asportazione il grasso vecchio che si trova

all’interno. (Fig. 5).

(2) Inserire 40 g (la quantità normale necessaria per

coprire la biella) di Grasso per Martelli Elettrici

Hitachi A nel carter.

(3) A sostituzione del grasso avvenuta installare

nuovamente l’alloggio dell’incastellatura.

NOTA:

Il Grasso per Martelli Elettrici Hitachi A è del tipo

a bassa viscosità. Quando il grasso viene finito,

acquistatene un altro da un Agente di Servizio

Autorizzato Hitachi.

(1) Paletta

Italiano

MANUTENZIONE E CONTROLLO

1. Controllo della punta

Poiché l’uso di punte logore diminuisce l’efficacia

dell’apparecchio e può provocare eventuali cattivi

funzionamenti del motore, affilare o sostituire la

punta non appena si nota logoramento.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e

assicurarsi che siano esclusivamente serrate. Nel

caso che una di queste viti dovesse allentarsi

riserrarla immediatamente. Se si non ottiene di

farlo, si può causare un grave incidente.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore”

degli attezzi elettrici. Fare attenzione a non

danneggiare l’avvolgimento e/o non bagnarlo con

olio o acqua.

4. Controllo delle spazzole di carbone (Fig. 6)

Il motore impiega spazzole di carbone, materiali

soggeti a consumo. Quando una spazzola è

cosumata o vicina al limite d’usara, il motore

potrebbe subire dei danni. Usando spazzole di

carbone con arresto automatico, il motore si ferma

automaticamente quando queste sono consumate.

In tal caso, bisogna sostituirle con delle nuove,

dello stesso numero como indicato nella figura.

Tenere, inoltre, sempre pulite le spazzole e fare in

modo che questo scorrino liberamente all’interno

del portaspazzole.

5. Sostituzione di una spazzola di carbone:

Allentare a vite di fermo e togliere il coperchio

posteriore. Togliere la capsula della spazzola e le

spazzole di carbone. Dopo la sostituzione di queste

non dimenticare di serrare la capsula e di installare

il copercio posteriore.

6. Lista dei pezzi di ricambio

CAUTELA:

Riparazioni, modifiche e ispezioni di utensili elettrici

Hitachi devono essere eseguite da un centro

assistenza Hitachi autorizzato.

Questa lista dei pezzi torna utile se viene presentata

con l’utensile al centro assistenza Hitachi autorizzato

quando si richiedono riparazioni o altri interventi

di manutenzione.

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza

e i criteri prescritti in ciascun paese.

MODIFICHE:

Gli utensili elettrici Hitachi vengono continuamente

migliorati e modificati per includere le più recenti

innovazioni tecnologiche.

Di conseguenza, alcuni pezzi possono essere

modificati senza preavviso.

GARANZIA

Garantiamo gli Utensili Elettrici Hitachi in conformità

alle specifiche normative imposte dalla legge e dai paesi.

Questa garanzia non copre difetti o danni dovuti a uso

erroneo, abuso o normale usura. In caso di lamentele, si

prega di inviare l’Utensile Elettrico, non smontato,

insieme al CERTIFICATO DI GARANZIA che si trova al

termine di queste Istruzioni per l’uso, ad un Centro di

Assistenza Autorizzato Hitachi.

NOTA:

A causa del continuo programma di ricerca e sviluppo

della HITACHI, le caratteristiche riportate in questo foglio

sono soggette a cambiamenti senza pre ventiva

comunicazione.

Informazioni riguardanti le vibrazioni

I valori misurati sono stati determinati in conformità a

EN60745.

Il valore efficace pesato tipico dell’accelerazione è di

5,8 m/s2

Nederlands

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING!

Lees alle instructies aandachtig door

Nalating om de hieronderstaande voorschriften op te volgen

kan in elektrische schok, brand en/of ernstig letsel resulteren.

De term “elektrisch gereedschap” heeft zowel betrekking

op elektrisch gereedschap dat via de netvoeding van

stroom wordt voorzien als gereedschap dat via een accu

(snoerloos) van stroom wordt voorzien.

BEWAAR DEZE INSTRUCTIES

1) Werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige en donkere werkplek verhoogt de

kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in een

omgeving met ontplofbare vloeistoffen, gassen

of stof.

Elektrisch gereedschap kan vonken afgeven. Deze

vonkjes kunnen stofdeeltjes of gassen doen

ontbranden.

c) Houd kinderen en andere toeschouwers tijdens het

gebruik van elektrische gereedschap uit de buurt.

Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet

geschikt zijn voor aansluiting op de

wandcontactdoos.

De stekker mag op geen enkele manier

gemodificeerd worden. Gebruik geen

verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte wandcontactdozen

verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk cont act met geaarde

opper vlakken zoals leidingen, radiatoren,

fornuizen en koelkasten.

Wanneer uw lichaam in contact staat met geaarde

oppervlakken loopt u een groter risico op een

elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan

regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot

wanneer er water in het elektrisch gereedschap

terechtkomt.

d) Behandel het snoer voorzichtig. Draag het

gereedschap nooit door dit bij het snoer vast te

houden. Trek niet aan het snoer wanneer u de

stekker uit het stopcontact wilt halen.

Houd het snoer uit de buurt van warmtebronnen,

olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het

risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat

specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt

is voor gebruik buitenshuis vermindert het risico

op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en

gebruik uw gezond verstand wanneer u elektrisch

gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u

moe bent of onder invloed van drugs, alcohol of

medicijnen.

Eén moment van onoplettendheid kan in ernstig

lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen.

Draag altijd oogbescherming.

Persoonlijke beschermingsmiddelen, zoals

stofmaskers, niet-glijdende veiligheidsschoenen,

helm of oorbescherming vermindert het risico op

lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk op kan

starten. Controleer of de schakelaar op de uit stand

staat voordat u de stekker in het stopcontact steekt.

Zorg ervoor dat u tijdens het verplaatsen van het

elektrisch gereedschap uw vingers uit de buurt van

de schakelaar houdt en steek de stekker van het

gereedschap niet in het stopcontact terwijl de

schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het

gereedschap voordat u het elektrisch gereedschap

aanzet.

Een (moer-)sleutel die op een bewegend onderdeel

van het elektrisch gereedschap bevestigd is kan

in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde

stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte

situatie meer controle over het elektrisch

gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd

uw haar, kleding en handschoenen uit de buurt

van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen

in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een

aansluiting voor stofafzuiging is voorzien dan dient

u ervoor te zorgen dat de stofafzuiging aangesloten

en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert

eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd

worden. Gebruik het juiste gereedschap voor het

karwei.

U kunt de klus beter en veiliger uitvoeren wanneer

u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar

bediend kan worden is gevaarlijk en moet

onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u

afstellingen verricht, accessoires verwisselt of

voordat u het elektrisch gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen

verminderen h et risico dat het elektrisch

gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik

van kinderen op en sta niet toe dat personen die

niet bekend zijn met het juiste gebruik van het

gereedschap of deze voorschriften dit elektrisch

gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde

handen.

e) Het elektrisch gereedschap moet regelmatig

onderhouden worden. Controleer het

gereedschap op een foutieve uitlijning,

Nederlands

vastgelopen of defecte bewegende onderdelen

en andere problemen die van invloed zijn op de

juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is

moet het gerepareerd worden voordat u het

gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is

verantwoordelijk voor een groot aantal doe-het-

zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe

snijranden lopen minder snel vast en zijn

gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz.

moeten in overeenstemming met deze instructies

en het bestemde doel worden gebruikt waarbij

de werkomstandigheden en het werk in

overweging moeten worden genomen.

Gebruik van elektrisch gereedschap voor andere

doeleinden dan het bestemde doel kan tot

gevaarlijke situaties leiden.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegd

onderhoudspersoneel worden onderhouden die

authentieke onderdelen gebruikt.

Hierdoor kunt u erop aan dat de veiligheid van

het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik

van kinderen en andere kwetsbare personen worden

opgeborgen.

VOORZORGSMAATREGELEN BETREFFENDE

HET GEBRUIK VAN DE HAKHAMER

1. Draag gehoorbescherming

Blootstelling aan lawaai kan tot gehoorverlies leiden.

2. Gebruik de extra handgrepen die me t he t

gereedschap zijn meegeleverd.

Verlies van controle over het gereedschap kan in

lichamelijk letsel resulteren.

3. Het booreinde gedurende of direct na het uitzetten

NIET aanraken. Het booreinde wordt tijdens het

boren uiterst heet, en zou ernstige brandwonden

kunnen veroorzaken.

4. Voordat U in een muur. plafond of vloer iets

uitbreekt, dient gekontroleerd te worden of er

electrische kabels of leidingen onder liggen.

5. Ook wanneer de schakelaar aan staat, de motor

loopt en het gereedschap tegen het te bewerken

oppervlak wordt gedrukt, is het soms mogelijk dat

de hakhamer niet opstart. In een dergelijk geval

dient u de schakelaar uit te zetten, het gereedschap

opnieuw tegen het te bewerken oppervlak te drukken

en de schakelaar aan en uit te zetten. Hierna behoort

de hakhamer normaal te functioneren. Herhaal deze

handeling desnoods enkele minuten tot de hakhamer

is opgewarmd, waarna deze ook op ON-LOCK zal

blijven werken.

TECHNISCHE GEGEVENS

Voltage (verschillend van gebied tot gebied)* (110V, 230V, 240V)

Input 950W*

Aantal slagen belast 3000min

–1

Gewicht (zonder snoer en zijgreep) 5,9 kg

* Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht

wordt gewijzigd kan worden.

STANDAARD TOEBEHOREN

(1) Omhulsel .................................................................... 1

(2) Puntboor (SDS max schacht) ................................. 1

(3) Zijgreep ....................................................................... 1

De standaard toebehoren kunnen zonder aankondiging

op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los verkrijgbaar)

䡬Breken

(1) Puntboor

Totale lengte: 280 400 mm

䡬Asfaltsnijden

䡬Oppervlakte bewerking

䡬Aanstampen

(1) Snijder

(1) Borstelhulpstuk (2) Schacht

(1) Heiblok (2) Schacht

Nederlands

(2) Trek greep (A) zoals afgebeeld in in deAfb. 1

richting van en steek het hulpstuk in het gat vanA

de voorkap.

(3) Stel de groefpositie in terwijl u het hulpstuk draait

en druk verder in totdat het hulpstuk het uiteinde

van het gat raakt.

(4) Breng de greep (A) weer terug naar de oorspronkelijk

stand, trek even aan het hulpstuk om te controleren

dat het goed in het gereedschap is vergrendeld.

( )Afb. 2

5. Bepalen van de positie van het hulpstuk

Het hulpstuk kan naar beide kanten 30 graden

worden verdraaid en op 12 posities worden

vergrendeld.

(1) De hoek van het mes kan in de gewenste stand

worden gesteld wanneer zoals afgebeeld in Afb. 3

de greep (A) in de richting van wordt gedraaidB

met greep (B) in de richting van A geduwd.

(2) Laat greep (B) los en draai het hulpstuk om te

controleren of het goed in het gereedschap is

vergrendeld.

6. Verwijderen van het hulpstuk

Zie Afb. 1 en trek aan greep (A) en verwijder het

hulpstuk uit het gereedschap.

VOORZICHTIG:

U moet zowel de handgreep als de zijgreep of greep

de machine niet vast aan greep (A) terwijl u aan

het werk bent. Als u er per ongeluk aan trekt, zou

het gereedschap los kunnen komen.

GEBRUIK VAN DE HAKHAMER (Fig. 4)

1. Zet de machine aan nadat u de punt van het

gereedschap op het betonnen oppervlak heeft

geplaatst.

2. Door gebruik te maken van het gewicht van het

apparaat, en dit stevig vast te houden met beide

handen, kan effectieve bediening verkregen worden.

Zet niet teveel druk op het apparaat; teveel druk

vermindert efficientie.

VOORZICHTIG:

Na langdurig gebruik wordt de behuizing van de

cilinder heet. Wees daarom voorzichtig dat u uw

handen niet brandt.

VERVANGEN VAN DE OLIE

De constructie van dit apparaat is luchtdicht, zodat olie

niet kan uitlekken, en het apparaat beschermd is tegen

stof. Dit apparaat kan voor een langere tijd zonder extra

olie of smering worden gebruikt. Ververs echter de olie

voor een langere levensduur van het apparaat. Vervang

de olie zoals hieronder is beschreven.

1. Periodieke vervanging van de olie

U moet het vet bekijken wanneer u de koolborstel

vervangt. (Zie onde rdeel 4 in het gede elte

ONDERHOUD EN INSPECTIE.) Vervangingsolie is

verkrijgbaar bij de officiele Hitachi Service Agent.

In het geval dat u de smeerolie zelf moet vervangen,

gaat u als volgt te werk.

2. Verwisselen van de olie

VOORZICHTIG:

Zet het apparaat uit, en verwijder de stekker uit het

stopkontakt voordat met het vervangen van de olie

begonnen wordt.

䡬Groefsnijden en graven

䡬Schepwerk

䡬Hammer Grease A

500 gr. (in een blik)

70 gr. (in een tube)

30 gr. (in een tube)

De extra toebehoren kunnen zonder aankondiging op

ieder moment worden veranderd.

TOEPASSINGEN

Breken van beton, afschilferen van beton, maken van

groeven, pijpsnijden, en heien van palen.

Voorbeelden van toepassingen:

Het installeren van pijpen en bedrading van sanitaire

facilite iten, machine-installatie, watertoevoer en

afvoerwerk, binnenwerk, havenfaciliteiten, en ander

bouwkundig werk.

VOOR BEGIN VAN HET WERK

1. Netspanning

Kontroleren of de netspanning overeenkomt met de

opgave op het naamplaatje.

2. Netschakelaar

Kontroleren of de netschakelaar op „UIT” staat.

Wanneer de stekker op het net aangesloten is, terwijl

de schake laar op „AAN” staat, be gint het

gereedschap onmiddellijk de draaien, hetwelk ernstig

gevaar betekent.

3. Verlengsnoer

Wanneer het werkterrein niet in de buurt van een

stopcontact ligt, dan moet men gebruik maken van

een verlengsnoer, dat voldoende dwarsprofiel en

voldoende nominaal ve rmogen heeft . He t

verlengsnoer moet zo kort mogelijk gehouden

worden.

4. Plaatsen van hulpstukken

VOORZICHTIG:

U moet de stroom uitschakelen (OFF) en de stekker

uit het stopcontact halen om ernstige problemen

te voorkomen.

OPMERKING:

Gebruik voor het plaatsen van hulpstukken, zoals

bijvoorbeeld snijders, puntboren of schroefbladen,

uitsluitend de door de fabrikant gespecificeerde,

originele onderdelen.

(1) Reinig het asgedeelte van het gereedschap.

(1) Beitel totale lengte: 280 400 mm

(1) Schep

Nederlands

(1) Verwijder de bedekking en veeg de aanwezige oude

smeerolie weg (Fig. 5).

(2) Voeg 40 gram (de standaardhoeveelheld voor

bedekking van de verbindingsstang) Hitachi Electric

Hammer Grease A toe.

(3) Herplaats de bedekking op de juiste manier nadat

de olie vervangen is.

OPMERKING:

De Hitachi Electric Hammer Grease A is van het lage

viscositeitstype. Wanneer de tube opgebruikt is, kan

een nieuwe tube bij de Hitachi Service Agent

verkregen worden.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Daar door een stompe boor het prestatievermogen

vermindert, en de motor beschadigd kan worden,

dient deze geslepen of vervangen te worden wanneer

slijtage wordt vastgesteld.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig

ge inspe cte e r d e n gekontroleerd of zij juist

aangedraaid zijn. Wanneer één van de schroeven

losraakt, dan moet deze onmiddellijk opnieuw

aangedraaid worden. Gebeurt dat niet, dan kan dat

tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische

gereedschap. Er moet daarom bijzonder zorgvuldig

op gelet worden, dat de wikkeling niet beschadigd

en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 6)

Bij de motor zijn koolborstels gebruikt, die

onderhevig zijn aan slijtage. De motor kan

beschadigd worden wanneer de koolborstels

versleten zijn. De motor stop automatisch wanneer

deze voorzien is van auto-stop koolborstels.

In dit geval dienen beide koolborstels vervangen te

worden door nieuwe borstels van hetzelf de nummer,

zoals de afbeelding laat zien. Bovendien moeten de

koolborstels zich in de borstelhouders vrij kunnen

bewegen.

5. Het wisselen van de koolborstel:

Draai de schr oeve n los en verwijder de

eindbedekking.

Verwijder de borstelkap en de koolborstels. Zet de

dop goed vast nadat nieuwe borstels zijn ingebracht,

en herplaats de eindbedekking.

6. Lijst vervangingsonderdelen

LET OP:

Reparatie, modificatie en inspectie van Hitachi

elektrisch gereedschap dient te worden uitgevoerd

door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanneer u deze

samen met het gereedschap aanbiedt bij het erkende

Hitachi Service-centrum wanneer u om reparatie of

ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap

dienen de in het land waar u zich bevindt geldende

veiligheidsregelgeving en veiligheidsstandaarden

stipt te worden opgevolgd.

MODIFICATIES:

Hitachi elektrisch gereedschap wordt voortdurend

verbeterd en gewijzigd teneinde gebruik te kunnen

maken van de nieuwste technische ontwikkelingen.

Daarom is mogelijk dat sommige onderdelen zonder

voorafgaande kennisgeving gewijzigd worden.

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is

in overeenstemming met de wettelijke/landspecifieke

richtlijnen. Deze garantie dekt geen defecten of schade

als gevolg van foutief gebruik, misbruik of normale

slijtage. In geval van klachten verzoeken wij u het

ele ktrisch g e reedschap samen met het

GARANTIECERTIFICAAT dat u achterin deze handleiding

aantreft naar een erkend servicecentrum van Hitachi te

sturen. Indien door de gebruiker de machine wordt

gedemonteerd vervalt de aanspraak op garantie.

OPMERKING:

Op grond van he t voortdurende r e search-en

ontwikkelingsprogramma van HITACHI zijn veranderingen

van de hierin genoemde technische opgaven

voorbehouden.

Informatie betreffende trillingen

De gemeten waarden zijn verkregen overeenkomstig

EN60745.

Typische gewogen effektieve versnellingswaarde:

5,8 m/s2

Español

Se producen muchos accidentes por no realizar

un mantenimiento correcto de las herramientas

eléctricas.

f) Mantenga las herramientas de corte afiladas y

limpias.

Las h erramientas de corte correctamente

mantenidas con los bordes de corte afilados son

más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones y de la manera adecuada para el tipo

de herramienta eléctrica, teniendo en cuenta las

condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para

operaciones diferentes a pretendidas podría dar

lugar a una situación peligrosa.

5) Revisión

a) Lleve su herramienta a que la revise un experto

cualificado que utilice sólo piezas de repuesto

idénticas.

Esto garantizará el mantenimiento de la seguridad

de la herramienta eléctrica.

PRECAUCIÓN

Mantenga a los niños y a las personas enfermas alejadas.

Cuando no se utilicen, las herramientas deben almacenarse

fuera del alcance de los niños y de las personas enfermas.

PRECAUCIONES AL USAR EL MARTILLO

DEMOLEDOR

1. Utilice protección de oídos

La exposición al ruido puede causar daños auditivos.

2. Utilice los mangos auxiliares proporcionados con

la herramienta.

La pérdida de control puede causar daños personales.

3. No tocar la broca durante ni inmediatamente

después de trabajar, puesto que se pone ardiente

y puede causar quemaduras serias.

4. Antes de empezar a romper, picar o perforar en una

pared, suelo o techo, comprobar cuidadosamente

que no hayan objetos empotrados, tales como cables

o conductos eléctricos.

5. Aun cuando el interruptor esté conectado, el motor

esté funcionando y la cabeza de la herramienta esté

presionada contra la superficie a demoles, podría

suceder que el martillo no empiece a funcionar. En

tales casos, desconecte la alimentación, vuelva a

presionar la cabeza de la herramienta contra la

superficie a demoles, y conecte y desconecte el

interruptor. Con esto se deberá iniciar la operación

de l martillo demoledor. Repitie ndo e ste

procedimiento durante varios minutos, el martillo

demoledor se calentará, y luego comenzará a

funcionar al ajustar el interruptor a “ON-LOCK”.

ESPECIFICACIONES

Voltage (por áreas)* (110V, 230V, 240V)

Entrada 950W*

Impacto a carga plena 3000min–1

Peso (sin cable, ni mango lateral) 5,9 kg

* Verificar indefectiblemente los datos de la placa de características de la máquina, pués varian de acuerdo

al país de destino.

ACCESORIOS NORMALES

(1) Caja ............................................................................. 1

(2) Punta (Espiga SDS max) ........................................ 1

(3) Mango Lateral ........................................................... 1

Los accessorios normales están sujetos a cambio sin

previo aviso.

ACCESORIOS OPCIONALES

(De venta por separado)

䡬Para romper

䡬Cortadora de asfalto

䡬Desbastadora de superficies

䡬Apisonamiento

䡬Excavar, ranurado y rebordes

(1) Punta

Largo total: 280 400 mm

(1) Cargadora

(1) Desbastadora (2) Barrena

(1) Pisón (2) Barrena

(1) Cortafrio

Largo total: 280 400 mm

Español

NOTA:

La grasa A del Martillo Eléctrico Hitachi es del tipo

de baja densidad. Cuando se acabe la grasa adquirir

más a un Agente se Servicio Hitachi autorizado.

MANTENIMIENTO E INSPECCION

1. Inspección d la herramienta

Ya que la utilización de una herramienta de corte

embotada disminuirá la eficiencia de trabajo y podría

causar desperfectos en el motor, afilar o cambiar

las herramientas de corte tan pronto como se note

abrasión en éstas.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de

montaje y asegurarse de que estén apretados

firmemente. Si cualquier tornillo estuviera suelto,

volver a apretarlo inmediatamente. El no hacer esto

provocaría un riesgo serio.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero

“corazón” de las herramientas eléctricas. Prestar el

mayor cuidado y asegurarse de que el bobinado

no se dañe y/o se humedezca con aceite o agua.

4. Inspeccionar los carbones de contacto (Fig. 6)

El motor emplea escobillas de carbón que son

partes consumibles. Cuando se gastan o están cerca

del “limite de desgaste” pueden causar problemas

al motor.

Al equiparse la escobilla de carbón de parada

automática, el motor se detendrá automáticamente

en ese momento hay que proceder a cambiar ambas

escobillas de carbón por la nuevas, que tienen los

mismos números de escobillas de carbón como se

muestra en la figura. Además siempre hay hay que

mantener las escobillas de carbón limpias y

asegurarse de que se muevan libremente en sus

porta-escobillas.

5. Reemplazar el carbón de contacto

Quitar la cubierta de trasera y luego aflojar el

tornillo de fijactón.

Aflojando la tapa de escobilla, pueden quitarse las

excobillas de carbón.

Al colocar las escobillas, apretar firmemente la tapa

de escobillas y recolocar la cubierta de trasera.

6. Lista de repuestos

PRECAUCIÓN:

La reparación, modificación e inspección de las

herramientas eléctricas Hitachi deben ser realizadas

por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si es

presentada junto con la herramienta al Centro de

Servicio Autorizado de Hitachi, para solicitar la

reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las herramientas

eléctricas, se deberán observar las normas y

reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente

mejoras y modificaciones para incorporar los últimos

avances tecnológicos.

Por consiguiente, algunas partes pueden ser

modificadas sin previo aviso.

GARANTÍA

Las herramientas motorizadas de Hitachi incluye una

garantía conforme al reglamento específico legal/

nacional. Esta garantía no cubre los defectos o daños

debidos al uso incorrecto, el abuso o el desgaste normal.

En caso de reclamación, envíe la herramienta motorizada,

sin desmontar y con el CERTIFICADO DE GARANTÍA que

aparece al final de estas instrucciones de uso, al Centro

de Servicio Autorizado de Hitachi.

NOTA:

Debido al programa continuo de investigación y desarollo

de HITACHI estas especificaciones están sujetas a cambio

sin preaviso.

Información sobre la vibración

Los valores medidos fueron determinados de acuerdo

con EN60745.

Valor medio cuadrático ponderado típico de aceleración:

5,8 m/s2

Português

REGRAS DE SEGURANÇA GERAL

AVISO!

Leia todas as instruções

Se não seguir todas as instruções apresentadas em baixo,

pode provocar um choque eléctrico, incêndio e/ou

ferimentos graves.

O termo “ferramenta eléctrica” em todos os avisos

indicados em baixo refere-se à sua ferramenta ligada à

corrente (com fios) ou à ferramenta eléctrica a baterias

(sem fios).

GUARDE ESTAS INSTRUÇÕES

1) Área de trabalho

a) Mantenha a área de trabalho limpa e bem

iluminada.

As áreas escuras e cheias de material são propícias

aos acidentes.

b) Não trabalhe com ferramentas eléctricas em

ambientes explosivos, tais como na presença de

líquidos inflamáveis, gases ou pó.

As ferramentas eléctricas criam faíscas que podem

inflamar o pó dos fumos.

c) Mantenha as crianças e outras pessoas afastadas

quando trabalhar com uma ferramenta eléctrica.

As distracções podem fazer com que perca

controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem

corresponder às tomadas.

Nunca modifique a ficha.

Não utilize fichas adaptadoras com ferramentas

eléctricas ligadas à terra.

As fich as não modificadas e tomadas

correspondentes reduzirão o risco de choques

eléctricos.

b) Evite contacto corporal com superfícies ligadas à

terra, tais como tubos, radiadores, máquinas e

frigoríficos.

Existe um risco acrescido de choque eléctrico se

o seu corpo estiver ligado à terra.

c) Não exponha ferramentas eléctricas à chuva ou

condições de humidade.

A entrada de água numa ferramenta eléctrica

aumentará o risco de choques eléctricos.

d) Não abuse do fio. Nunca utilize o fio para

transportar, puxar ou desligar a ferramenta

eléctrica.

Mantenha o fio afastado do calor, óleo, margens

afiadas ou peças em movimento.

Os fios danificados ou entrelaçados podem

aumentar o risco de choques eléctricos.

e) Quando trabalhar com uma ferramenta eléctrica

no exterior, utilize uma extensão adequada para

utilização exterior.

A utilização de um fio adequado para utilização

no exterior reduz o risco de choques eléctricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a

fazer e utilize senso comum quando trabalhar

com uma ferramenta eléctrica.

Não utilize uma ferramenta eléctrica quando

estiver cansado ou sob a influência de drogas,

álcool ou medicamentos.

Um momento de desatenção enquanto trabalha

com ferramentas eléctricas pode resultar em

ferimentos pessoais graves.

b) Utilize equipamento de segurança. Utilize sempre

protecção para os olhos.

O equipamento de segurança, tal como uma

máscara de pó, sapatos de segurança anti-

derrapantes, chapéu rígido ou protecção auricular

utilizados para condições adequadas reduzirá os

ferimentos pessoais.

c) Evite ligar por acidente. Certifique-se de que o

interruptor está na posição de desligado antes de

ligar a ferramenta.

Transportar ferramentas eléctricas com o dedo

no interruptor ou ligar ferramentas que estão com

o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-

inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte

rotativa da ferramenta pode provocar ferimentos

pessoais.

e) Não se estique. Mantenha sempre o controlo e

equilíbrio adequados.

Isto permite obter um melhor controlo da

ferramenta em situações inesperadas.

f) Use vestuário adequado. Não use roupas largas

ou jóias. Mantenha o cabelo, roupas e luvas

afastados das peças móveis.

As roupas largas, jóias ou cabelo comprido podem

ser apanhados em peças móveis.

g) Se forem fornecidos dispositivos para a ligação

de extractores de pó e dispositivos de recolha,

certifique-se de que estes estão ligados e são

utilizados adequadamente.

A utilização destes dispositivos podem reduzir os

perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a

ferramenta correcta para a sua aplicação.

A ferramenta correcta fará o trabalho melhor e

com mais segurança à velocidade para a qual foi

concebida.

b) Não utilize a ferramenta eléctrica se o interruptor

não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada

com o interruptor é perigosa e deve ser reparada.

c) Desligue a ficha da rede antes de efectuar

quaisquer regulações, mudar os acessórios ou

guardar ferramentas eléctricas.

Tais medidas de segurança de prevenção reduzem

o risco de ligar a ferramenta eléctrica

acidentalmente.

d) Guarde as ferramentas eléctricas fora do alcance

de crianças e não permita que pessoas não

habituadas à ferramenta eléctrica ou estas

instruções trabalhem com a ferramenta.

As ferramentas eléctricas são perigosas nas mãos

de utilizadores inexperientes.

e) Efectue a manutenção de ferramentas eléctricas.

Verifique a existência de desalinhamentos ou

dobragens das peças móveis, quebras de peças e

quaisquer outras condições que possam afectar

o funcionamento das ferramentas eléctricas.

Se danificada, mande reparar a ferramenta antes

de utilizar.

Muitos acidentes são causados por ferramentas

com má manutenção.

f) Mantenha as ferramentas de corte afiadas e

limpas.

As ferramentas de corte com uma manutenção

adequada e extremidades afiadas são menos

propensas a dobrar e mais fáceis de controlar.

Português

g) Utilize a ferramenta eléctrica, acessórios e pontas

de ferramentas, etc., de acordo com estas

instruções e da forma pretendida para o

determinado tipo de ferramenta eléctrica,

tomando em consideração as condições de

trabalho e o trabalho a ser efectuado.

A utilização de uma ferramenta eléctrica para

operações diferentes das concebidas pode resultar

num mau funcionamento.

5) Manutenção

a) Faça a manutenção da sua ferramenta eléctrica

por um pessoal de reparação qualificado e utilize

apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta

eléctrica é mantida.

AVISO

Mantenha afastadas das crianças e pessoas doentes.

Quando não estiverem a ser utilizadas, as ferramentas

devem ser guardadas fora do alcance de crianças e

pessoas doentes.

PRECAUÇÕES NO USO DO MARTELO

1. Use dispositivos de protecção auditiva

A exposição ao ruído pode provocar a perda de

audição.

2. Utilize as empunhadeiras auxiliares fornecidas com

a ferramenta.

A perda de controlo pode provocar lesões.

3. Não toque o palhetão durante ou imediatamente

depois da operação. O palhetão fica muito quente

durante a operação e pode causar graves

queimaduras.

4. Antes de começar a quebrar, cortar ou furar paredes,

chão ou teto, verifique minuciosamente se não

existem cabos elétricos ou condutos embutidos

nesses locais.

5. Às vezes o martelo não inicia a operação mesmo

quando o interruptor está ligado, o motor

funcionando e a cabeça da ferramenta pressionada

contra a superfície de demolição. Neste caso,

desligue o interruptor, pressione novamente a

cabeça da ferramenta contra a superfície de

demolição e ligue e desligue o interruptor. Isto deve

fazer com que o martelo inicie a operação. Repita

este procedimento durante alguns minutos e o

martelo vai esquentar e depois operar quando ligado

em ON-LOCK.

Voltagem (por áreas)* (110V, 230V, 240V)

Potência de entrada 950W*

Taxa de impacto a plena potência 3000min

–1

Peso (sem fio, empunhadura lateral) 5,9 kg

* Não deixe de verificar a voltagem na placa identificadora constante do produto, pois ela está sujeita a mudanças

conforme a área.

ESPECIFICAÇÕES

ACESSÓRIOS-PADRÃO

(1) Estojo .......................................................................... 1

(2) Ponta macho (haste SDS-max) ............................. 1

(3) Empunhadura lateral ............................................... 1

Os acessórios-padrão estão sujeitos a mudanças sem

aviso prévio.

ACESSÓRIOS OPCIONAIS

(vendidos separadamente)

䡬Triturador

(1) Ponta macho

Comprimento total: 280, 400 mm

䡬Corte de asfalto

(1) Fresa

䡬Desbaste de superfície

(1) Ferramenta de embuchamento (2) Haste

䡬Embuchar

(1) Soquete (2) Haste

䡬Escavar e fresar sulcos

(1) Talhadeira

Comprimento total: 280, 400 mm

Português

䡬Trabalho de escavação

(1) Pá

䡬Lubrificante A de martelo

500 g (em lata)

70 g (em tubo)

30 g (em tubo)

Os acessórios opcionais estão sujeitos a mudanças sem

aviso prévio.

APLICAÇÕES

Quebra de concreto, raspagem de concreto, abertura de

sulcos, corte de vergalhões e movimentação de estacas.

Exemplos de aplicação:

Instalação de encanamentos e fiação, instalações

sanitárias, instalação de maquinaria, obras de

abastecimento e escoamento de água, instalações

portuárias e outras obras de engenharia civil.

ANTES DA OPERAÇÃO

1. Fonte de energia

Certifique-se de que a fonte de energia a ser utilizada

está conforme às exigências especificadas na placa

identificadora do produto.

2. Interruptor

Certifique-se de que o interruptor está na posição

desligada. Se o plugue estiver conectado a um

receptáculo quando o interruptor estiver ligado, a

ferramenta elétrica vai começar a operar

imediatamente, podendo provocar um grave

acidente.

3. Cabo de extensão

Quando o local de trabalho não possuir uma fonte

de energia, utilize um cabo de extensão de espessura

e de potência nominal suficientes. A extensão deve

ser mantida tão curta quanto possível.

4. Instalação de ferramentas

CUIDADO:

Para evitar problemas graves, certifique-se de

desligar a ferramenta e desconectar o plugue da

tomada.

NOTA:

Ao usar ferramentas como chaves de ponta macho,

fresas, etc., certifique-se de usar peças genuínas

indicadas por nossa empresa.

(1) Limpe a parte da haste da ferramenta.

(2) Puxe o cabo (A) na direção de , como mostraA

a Fig. 1, e insira a ferramenta num orifício da tampa

frontal.

(3) Ajuste a posição do sulco ao mesmo tempo em

que gira a ferramenta, inserindo-a depois até que

ela chegue ao final do orifício.

(4) Retorne o cabo (A) à sua posição original, puxe

a ferramenta e certifique-se de que está

completamente travada. (Fig. 2)

5. Para decidir a posição de trabalho da ferramenta

A ferramenta pode ser girada a cada 30 graus e

pode ser fixada na posição de 12 passos.

(1) Se o cabo (A) estiver voltado na direção de , deB

maneira que o cabo (B) seja empurrado na direção

de A, como mostra a , o ângulo da lâminaFig. 3

pode ser modificado livremente para qualquer

posição desejada.

(2) Solte o cabo (B) e gire a ferramenta, certificando-

se de que ele está completamente travado.

6. Retirada da ferramenta

Como mostra a , puxe o cabo (A) e tire paraFig. 1

fora a ferramenta.

CUIDADO:

Durante o trabalho, certifique-se de segurar o cabo

e a empunhadura lateral ou a parte (C). E de não

segurar pelo punho (A). Se puxá-lo por engano, a

ponta macho pode saltar para fora.

COMO USAR O MARTELO (Fig. 4)

1. Depois de pôr a ponta da ferramenta na superfície

de concreto, ligue-a.

2. Utilizando o peso da máquina e segurando

firmemente o martelo com ambas as mãos, pode-

se controlar eficientemente o movimento de recuo

subseqüente.

Proceda num ritmo moderado, pois o uso de

demasiada força vai prejudicar sua eficácia.

CUIDADO:

Após um um longo tempo de uso, a caixa do

cilindro se aquece. Cuidado, pois, para não queimar

suas mãos.

TROCA DA LUBRIFICANTE

Esta máquina é hermeticamente fechada para protegê-la

contra poeira e para evitar vazamento de lubrificante.

Esta máquina pode ser usada sem precisar de suplemento

de lubrificante por um longo período de tempo. No

entanto, troque o lubrificante para manter sua vida útil.

Para trocar o lubrificante, proceda da forma abaixo

descrita.

1. Época para a troca de lubrificante

Ao substituir a escova de carvão, deve-se observar

o lubrificante. (Veja item 4 na seção MANUTENÇÃO

E INSPEÇÃO.) Pergunte sobre a troca de lubrificante

na Oficina Autorizada Hitachi mais próxima.

Caso você necessite trocar o lubrificante por si

mesmo, siga os passos abaixo mencionados.

2. Como trocar o lubrificante

CUIDADO:

Antes de trocar o lubrificante, desligue o motor e

retire o plugue da tomada.

(1) Retire a proteção da manivela e limpe todo o velho

lubrificante que está dentro. (Fig. 5)

(2) Coloque 40 g (o volume padrão para cobrir a vareta

de conexão) do Lubrificante A de Martelo Elétrico

da Hitachi na caixa da manivela.

(3) Depois de trocar o lubrificante, instale a proteção

da manivela.

NOTA:

0 Lubrificante A de Martelo Elétrico da Hitachi é

do tipo de baixa viscosidade. Quando o lubrificante

tiver sido consumido, adquira mais numa Oficina

Autorizada da Hitachi.

Português

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da ferramenta

Como a utilização de uma ferramenta sem fio diminui

sua eficácia e pode provocar mau funcionamento

do motor, afie ou substitua-a tão logo note seu

desgaste.

2. Inspeção dos parafusos de montagem

Inspecione regularmente todos os parafusos de

montagem e se certifique de que estão corretamente

apertados. Se algum deles estiver frouxo, reaperte-

o imediatamente. Caso isso não seja feito, pode

resultar em perigo grave.

3. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro

“coração” da ferramenta elétrica. Cuide bem para

assegurar que o enrolamento não se danifique e/

ou se molhe com óleo ou água.

4. Inspeção das escovas de carvão (Fig. 6)

O motor emprega escovas de carvão que são peças

de consumo.

Quando elas estiverem gastas ou quase chegando

ao “limite de uso”, podem causar problemas no

motor. Quando o motor estiver equipado com uma

escova de carvão de parada automática, ele pára

automaticamente.

Nesse momento, troque ambas as escovas de carvão

por novas que possuam o mesmo número mostrado

na ilustração. Além disso, mantenha sempre limpas

as escovas de carvão e certifique-se de que elas

deslizam livremente nos suportes de escova.

5. Troca das escovas de carvão:

Desaperte o parafuso de ajuste e retire a proteção

do cabo. Retire os protetores da escova e as escovas

de carvão. Depois de trocar as escovas de carvão,

não esqueça de apertar bem os protetores da escova

e instalar a proteção do cabo.

6. Lista de peças para conserto

CUIDADO:

Consertos, modificações e inspeção de Ferramentas

Elétricas da Hitachi devem ser realizados por uma

Oficina Autorizada da Hitachi.

Esta lista de peças pode ser útil se apresentada com

a ferramenta na Oficina Autorizada da Hitachi ao

solicitar conserto ou manutenção.

Na operação e na manutenção das ferramentas

elétricas, devem-se observar as normas de segurança

e os padrões prescritos por cada país.

MODIFICAÇÃO:

As Ferramentas Elétricas da Hitachi estão sempre

sendo aperfeiçoadas e modificadas para incorporar

os mais recentes avanços tecnológicos.

Dessa forma, algumas peças podem mudar sem

aviso prévio.

GARANTIA

Garantimos que a Hitachi Power Tools obedece às

respectivas normas específicas estatutárias/de país. Esta

garantia não cobre avarias ou danos derivados de má

utilização, abuso ou desgaste normal. Em caso de queixa,

envie a Ferramenta, não desmontada, juntamente com o

CERTIFICADO DE GARANTIA que se encontra no fundo

destas instruções de utilização, para um Centro de Serviço

Autorizado Hitachi.

NOTA:

Devido ao contínuo programa de pesquisa e

desenvolvimento da HITACHI, as especificações aqui

contidas estão sujeitas a mudanças sem aviso prévio.

Informação a respeito de vibração

Os valores medidos foram determinados de acordo

com EN60745.

Valor típico da aceleração média ponderada da raiz

quadrada: 5,8 m/s2.

Item Part Name Q’TY

No.

1 FRONT CAP 1

2 GRIP (A) 1

3 RING 2

4 NEEDLE HOLDER 1

5 SPRING (A) 1

6 RETAINING RING D42 2

7 BALL HOLDER 1

8 GRIP (B) 1

9 GRIP (C) 1

10 STEEL BALL D6.35 4

11 SEAL LOCK HEX. SOCKET HD. BOLT M6 × 25 4

12 FRONT COVER 1

13 O-RING 1

14 O-RING (S-34) 1

15 NEEDLE ROLLER D8 × 20 2

16 RETAINER SLEEVE 1

17 DAMPER (A) 1

18 HAMMER HOLDER (A) 1

19 O-RING (S-25) 1

20 Ring (B) 1

21 SECOND HAMMER 1

22 DAMPER (C) 1

23 SLEEVE (A) 1

24 HAMMER HOLDER (B) 1

25 WASHER 1

26 DAMPER (B) 1

27 HAMMER HOLDER (C) 1

28 STRIKER 1

29 O-RING 1

30 CYLINDER 1

31 SLIDE SLEEVE 1

32 SPRING (B) 1

33 O-RING 1

34 PISTON PIN 1

35 PISTON 1

36 CONNECTING ROD 1

37 RETAINING RING FOR D10 SHAFT 1

38 FEATHER KEY 4 × 4 × 10 1

39 SEAL LOCK HEX. SOCKET HD. BOLT M5 × 16 4

40 CRANK COVER 1

41 O-RING 1

42 CRANK SHAFT 1

43 RETAINING RING FOR D40 HOLE 1

44 O-RING (S-40) 1

45 BALL BEARING 6203DDCMPS2L 1

46 OIL SEAL 1

47 CYLINDER CRANK CASE 1

48 SEAL LOCK HEX. SOCKET HD. BOLT M6 × 45 4

49 HEX. SOCKET HD. BOLT (W/FLANGE) M5 12 1×

50 HOOD 1

51 LEAF SPRING 1

52 SPRING DUMPER (A) 1

53 WASHER 1

54 SEAL LOCK HEX. SOCKET HD. BOLT M4 × 10 1

55 NEEDLE ROLLER 4

56 SEAL LOCK HEX. SOCKET HD. BOLT M5 × 22 1

57 RUBBER SHEET (C) 1

58 WEIGHT (B) 1

59 WEIGHT (A) 1

60 FIRST GEAR 1

61 NEEDLE BEARING (M661) 1

62 GEAR COVER ASS’Y 1

63 O-RING 1

64 BALL BEARING 6201DDCMPS2L 1

65 DUST WASHER (B) 1

66 FAN 1

67 ARMATURE ASS’Y 1

68 BOLT M8 1

69 HANDLE HOLDER (B) 2

70 HANDLE HOLDER (A) 2

71 BAND 1

72 GRIP 1

73 SIDE HANDLE ASS’Y 1

74 RUBBER SHEET (A) 1

75 SPRING BUMPER (B) 1

76 BACK COVER 1

77 BELLOWS 1

78 HEX. SOCKET HD. BOLT (W/FLANGE) M5 30 2×

79 NAME PLATE 1

80 TAPPING SCREW (W/FLANGE) D5 × 20 4

81 HANDLE (A) 1

82 DISTANCE PIECE (B) 4

83 SEAL LOCK HEX. SOCKET HD. BOLT M5 × 12 4

84 HANDLE (B) 1

85 TAPPING SCREW (W/FLANGE) D4 × 25 3

86 HANDLE DAMPER 4

87 HANDLE SHAFT 1

88 HOLDER 1

89 HANDLE DAMPER 4

90 TRANSATORY UNIT 1

91 SWITCH (B) (1P SCREW TYPE) W/LOCK 1

92 WASHER M4 1

93 TERMINAL 1

94 VINYL TUBE 1

95 INTERNAL WIRE 1

96 NOISE SUPPRESSOR 1

97 SUPPORT (B) 1

98 INTERNAL WIRE 1

99 TAPPING SCREW (W/FLANGE) D4 × 16 2

100 CORD CLIP 1

101 CONNECTOR 50091 1

102 PILLAR TERMINAL 1

103 CONNECTOR 1

104 CORD ARMOR 1

105 CORD 1

106 FAN GUIDE 1

107 HEX. HD. TAPPING SCREW D5 55 2×

108 STATOR ASS’Y 110V 1

109 BRUSH TERMINAL 2

110 TERMINAL M4.0 1

111 WASHER (A) 1

112 BALL BEARING 608VVC2PS2L 1

113 BEARING HOLDER 1

114 HOUSING ASS’Y 1

115 SPRING BASE 1

116 BRUSH CAP 2

117 CARBON BRUSH (AUTO STOP TYPE) 2

118 BRUSH HOLDER 2

119 HEX. SOCKET SET SCREW M5 × 8 2

120 TAIL COVER 1

121 TAPPING SCREW (W/FLANGE) D5 × 20 2

122 COVER (A) 1

501 BULL POINT (SDS MAX) 280L 1

502 CASE 1

Item Part Name Q’TY

No.

English Nederlands

GUARANTEE CERTIFICATE

1Model No.

2Serial No.

3Date of Purchase

4Customer Name and Address

5Dealer Name and Address

(Please stamp dealer name and address)

Italiano

Français Português

Deutsch Español

GARANTIEBEWIJS

1Modelnummer

2Serienummer

3Datum van aankoop

4Naam en adres van de gebruiker

5Naam en adres van de handelaar

(Stempel a.u.b. naam en adres vande de

handelaar)

GARANTIESCHEIN

1Modell-Nr.

2Serien-Nr.

3Kaufdaturn

4Name und Anschrift des Kunden

5Name und Anschrift des Händlers

(Bitte mit Namen und Anschrift des

Handlers abstempeln)

CERTIFICADO DE GARANTIA

1Número de modelo

2Número de serie

3Fecha de adquisición

4Nombre y dirección del cliente

5Nombre y dirección del distribudor

(Se ruega poner el sellú del distribudor

con su nombre y dirección)

CERTIFICAT DE GARANTIE

1No. de modèle

2No de série

3Date d'achat

4Nom et adresse du client

5Nom et adresse du revendeur

(Cachet portant le nom et l'adresse du

revendeur)

CERTIFICADO DE GARANTIA

1Número do modelo

2Número do série

3Data de compra

4Nome e morada do cliente

5Nome e morada do distribuidor

(Por favor, carímbe o nome e morada

do distribuidor)

CERTIFICATO DI GARANZIA

1Modello

2N° di serie

3Data di acquisto

4Nome e indirizzo dell'acquirente

5Nome e indirizzo del rivenditore

(Si prega di apporre il timbro con questi

dati)

✄

Termékspecifikációk

Márka:	Hitachi
Kategória:	fúrógép
Modell:	H 45MRY

Szüksége van segítségre?

Ha segítségre van szüksége Hitachi H 45MRY, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók fúrógép Hitachi

Hitachi D10VC3 (35JR) Útmutató

19 Március 2025

Hitachi DS 9DVB Útmutató

7 Október 2024

Hitachi DH 45SA Útmutató

4 Október 2024

Hitachi B 13S Útmutató

24 Szeptember 2024

Hitachi DS 10DFL Útmutató

22 Szeptember 2024

Hitachi D10VH2 Útmutató

22 Augusztus 2024

Hitachi WH18DGL Útmutató

22 Augusztus 2024

Hitachi DS18DBFL2 Útmutató

22 Augusztus 2024

Hitachi 402976 Útmutató

22 Augusztus 2024

Hitachi SuperDrive 75 Útmutató

22 Augusztus 2024

Útmutatók fúrógép

Legújabb útmutatók fúrógép

Bavaria By Einhell BPAS 14,4-2A Útmutató

2 Április 2025

Bavaria By Einhell BPAS 14,4 AK Útmutató

2 Április 2025

Bavaria By Einhell BSM 1000-2E Útmutató

2 Április 2025

Makita P-90451 Útmutató

1 Április 2025

Einhell AS-E 18-2 Útmutató

30 Március 2025

Kraftronic KT-AS 12 Li Útmutató

30 Március 2025

Kraftronic KT-SB 650 Útmutató

30 Március 2025

Einhell BT-MX 1300 E Útmutató

30 Március 2025

Verto 65H105 Útmutató

28 Március 2025

Makita HR2450 Útmutató

28 Március 2025
