MA00227000
10/2012 UW
Gutkes GmbH
Rehkamp 13
30853 Langenhagen
Germany
www.gev.de
service@gev.de
Typ: LPL # 014817
Typ: LPL # 014831
Typ: LLL # 014800
M
o
d
e
r
n
s
t
e
L
E
D
-
T
e
c
h
n
i
k
v
o
n
G
E
V
A
B
C
D1 D2
4 x
C
LPL
LLL
4x
2x
4x
2x
E
H I
Click
0 - 45 °
+/- 30 °
E1
F G
1 2 3
32
LED-Strahler/Leuchte mit Bewegungsmelder
Mit dem Kauf dieses Artikels haben Sie
sich für ein qualitativ hochwertiges GEV
Produkt entschieden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig durch,
um ein einwandfreies Funktionieren zu
gewährleisten. Bewahren Sie diese Anleitung
sorgfältig auf, um gegebenenfalls später
nachlesen zu können.
Arbeitsweise
Der LED Strahler mit Bewegungsmelder
arbeitet nach dem Prinzip der Passiv-Infrarot-
Technik. Über einen PIR-Sensor nimmt der
Bewegungsmelder in seinem Erfassungsbereich
sich bewegende Wärmequellen wahr und schaltet
automatisch ein. Ruhende Wärmequellen
schalten den Bewegungsmelder nicht ein. Der
einstellbare Dämmerungsschalter sorgt dafür,
dass der Bewegungsmelder wahlweise bei Tag
und Nacht oder nur bei Dunkelheit arbeitet. Im
Bewegungsmelder Modus schaltet der LED-
Strahler die LED bei erkannter Bewegung an
und 10 Sekunden nach der letzten erkannten
Bewegung aus. Im Überwachungsmodus fängt
bei erkannter Bewegung die LED an zu blinken
und schaltet 10 Sekunden nach der letzten
erkannten Bewegung aus.
LED–Strahler LPL 14817/LPL 14831,
solarbetrieben
Die Solarzelle lädt den integrierten Akku am Tage
auf.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung
dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch!
Für Folgeschäden übernehmen wir
keine Haftung! Bei Sach- oder Personenschäden,
die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise
verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder
Garantieanspruch. Aus Sicherheits- und
Zulassungsgründen ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht
gestattet. Wenn Sie sich bei Montage, Anschluss
oder Installation nicht sicher sind, bzw. Zweifel
über die Funktionsweise besteht, so nehmen Sie
Montage/Anschluss/Installation nicht selbst vor,
sondern wenden Sie sich an eine Fachkraft.
Montageort/Installation Solarmodul
(LED–Strahler LPL 14817/LPL 14831,
solarbetrieben)
Wählen Sie vor der Montage des Solarmoduls
einen geeigneten Platz im Außenbereich aus.
Überprüfen Sie bei Tageslicht, ob genug Licht
zur Ladung der Akkus vorhanden ist. Das
Solarmodul darf nicht hinter Glasscheiben
aufgestellt werden, da diese das zum Laden
notwendige Infrarotlicht wegfiltern. Beachten
Sie die Länge des Anschlusskabels zum LED-
Strahler. Eine Verlängerung des Kabels ist nicht

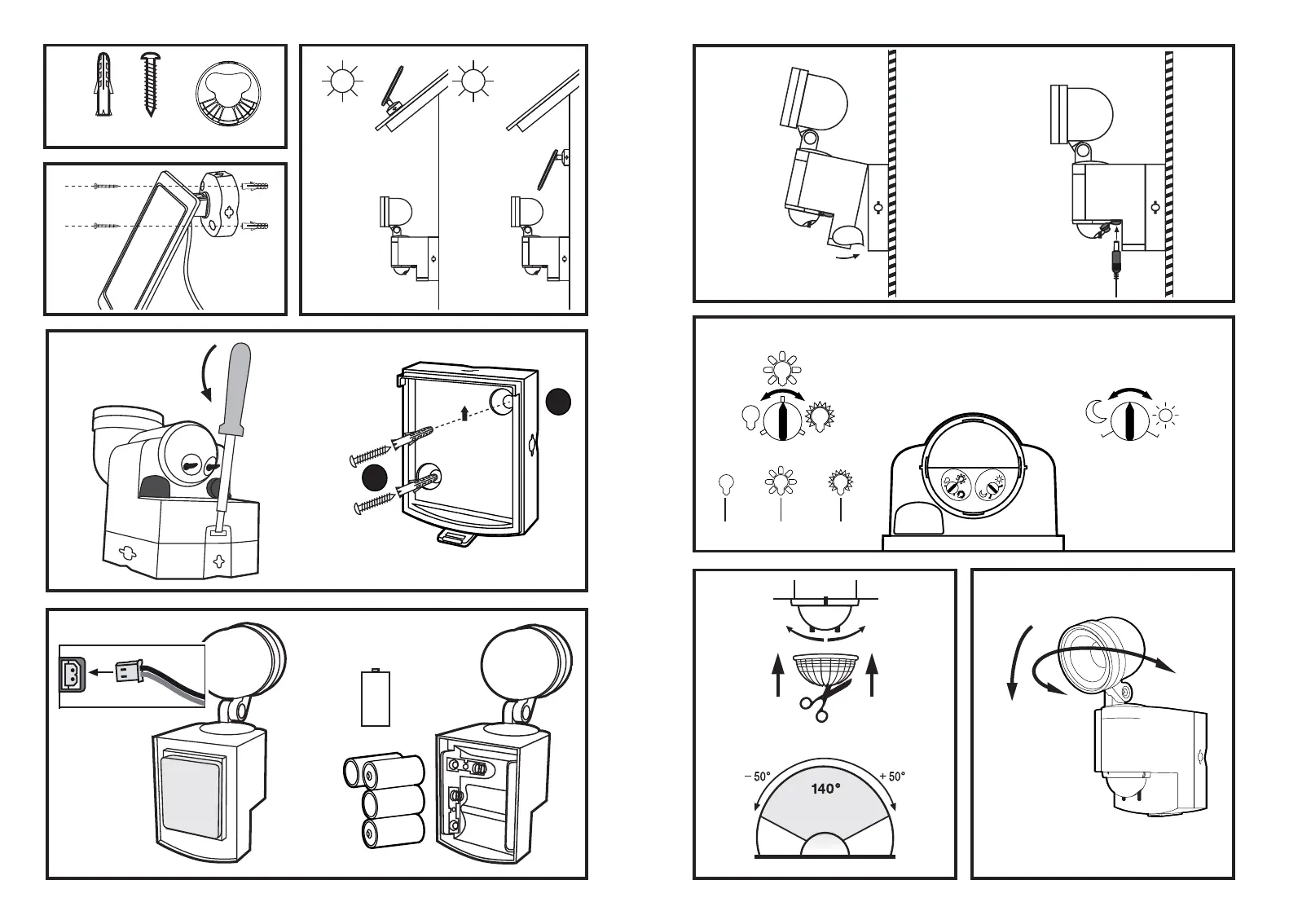

möglich. Montieren Sie das Solarmodul gemäß
Abb. A. Richten Sie das Solarmodul optimal zum
Sonnenlicht aus . (Abb. B)
Montageort LED-Strahler
Die sicherste Bewegungserfassung wird erzielt,
wenn man sich quer zum Bewegungsmelder
bewegt.
Installation LED-Strahler
Montieren Sie den LED-Strahler gemäß Abb. C.
LED–Strahler LPL 14817/LPL 14831,
solarbetrieben
Stecken Sie den Stecker des Akkupack in die
Buchse des LED-Strahlers (Abb. D1) und setzen
den Strahler auf die Wandanschlussplatte
(Abb. E). Stecken Sie den Stecker der Solarzelle
in die Buchse des LED-Strahlers (Abb. E1).
LED-Strahler LLL 14800, batteriebetrieben
Setzen Sie 4 x 1,5 V Batterie Typ C (LR
14) unter Beachtung der Einbaulage ein
(Abb. D2) und setzen den LED-Strahler auf die
Wandanschlussplatte .(Abb. E)
Inbetriebnahme
LED–Strahler LPL 14817/LPL 14831,
solarbetrieben
Vor der erstmaligen Verwendung muss der Akku
geladen werden. Schalten Sie den LED-Strahler
aus (siehe Einstellungen) und lassen den Akku 2
Tage bei Sonnenlicht aufl aden.
Einstellungen
LUX Dämmerungsschalter ca. 3 - 1000 Lux
(Abb. G).
Betriebswahlschalter .(Abb. F)
F1 = AUS
F2 = Bewegungsmelder Modus (LED an bei
Bewegungserkennung)
F3 = Überwachungsmodus (LED blinkt bei
Bewegungserkennung)
Der Bewegungsmelder lässt sich horizontal
verstellen (Abb. H). Der Erfassungswinkel und
die Reichweite lässt sich zusätzlich durch eine
aufsteckbare, zuschneidbare Linsenmaske
begrenzen.
Richten Sie den LED-Strahler nach Ihren
Bedürfnissen aus (Abb. I).
Gutkes GmbH
Rehkamp 13
30853 Langenhagen
Deutschland
Fax: +49 (0)511/95 85 805
www.gev.de
service@gev.de
Batterie- und Akkuhinweise
Der Solar-LED Strahler darf nur mit einem 4,8 V
NiMh 1800 mAh betrieben werden!
Altbatterien dürfen nicht mit dem
unsortierten Hausmüll entsorgt werden.
Besitzer von Altbatterien sind gesetzlich
zur Rückgabe verpfl ichtet und können diese
unentgeltlich bei den Verkaufsstellen
zurückgeben. Batterien enthalten umwelt- und
gesundheitsschädliche Sto e und müssen
daher fachgerecht entsorgt werden.
Recycling-Hinweise
Dieses Gerät darf nicht mit dem
unsortierten Hausmüll entsorgt werden.
Besitzer von Altgeräten sind gesetzlich
dazu verpfl ichtet, dieses Gerät
fachgerecht zu entsorgen. Informationen
erhalten Sie von Ihrer Stadt- bzw. Gemeinde-
verwaltung.
Besondere Beachtung bei Solarleuchten (LED–Strahler LPL 14817/LPL 14831)
Technische Daten
Erfassungsbereich 140°
Reichweite ca. 10 m, abhängig von der Montagehöhe
Zeiteinstellung fi x, ca. 10 Sek. nach der letzten erkannten Bewegung
Dämmerungsschalter ca. 3 – 1.000 Lux, stufenlos einstellbar
Lampenleistung 1x 3 W LED, wartungsfrei
Lichtfarbe 4,500k bis 6,000k
Farbwiedergabeindex Ra74
Schutzart IP44
Schutzklasse III
Empfohlene Montagehöhe 1,8 m
LED-Strahler LPL 14817/LPL 14831, solarbetrieben
Betriebsspannung 4,8 V
Lichtstrom LPL 14817 120 Lumen
Lichtstrom LPL 14831 100 Lumen
Akkus 4,8 V NiMh 1800 mAh (im Lieferumfang)
Leuchtdauer
(bei vollgeladenen Akkus) ca. 105 Tage bei 5 Schaltungen täglich
Abmessungen Solarmodul B 120 x H 195 x T 67 mm
Abmessungen LPL 14817 B 70 x H 170 x T 120 mm
Abmessungen LPL 14831 B 70 x H 210 x T 120 mm
LED-Strahler LLL 14800, batteriebetrieben
Betriebsspannung 6,0 V
Lichtstrom 140 Lumen
Batterien 4 x 1,5 V Typ C (LR14)
Leuchtdauer
(bei neuen Markenbatterien) ca. 570 Tage bei 5 Schaltungen täglich
Abmessungen B 70 x H 170 x T 120 mm
Technische und optische Änderungen ohne Ankündigung vorbehalten.
Bedingung Ergebnis
Schattige Plätze führen zu verminderter
Ladung der Akkus Reduzierung der Leuchtdauer der LEDs
Die Sonnenscheindauer ist im Winterhalbjahr
geringer als im Sommer Reduzierung der Leuchtdauer der LEDs
Schmutz, Laub, Schnee auf den Solarzellen
reduzieren den Ladestrom Reduzierung der Leuchtdauer der LEDs
Kalte Temperaturen vermindern die Leistung
der Akkus Reduzierung der Leuchtdauer der LEDs
DTR CZ SK SLO RO P PL LT LV EST GR RUS FIN DK SN E I NL F GBH
