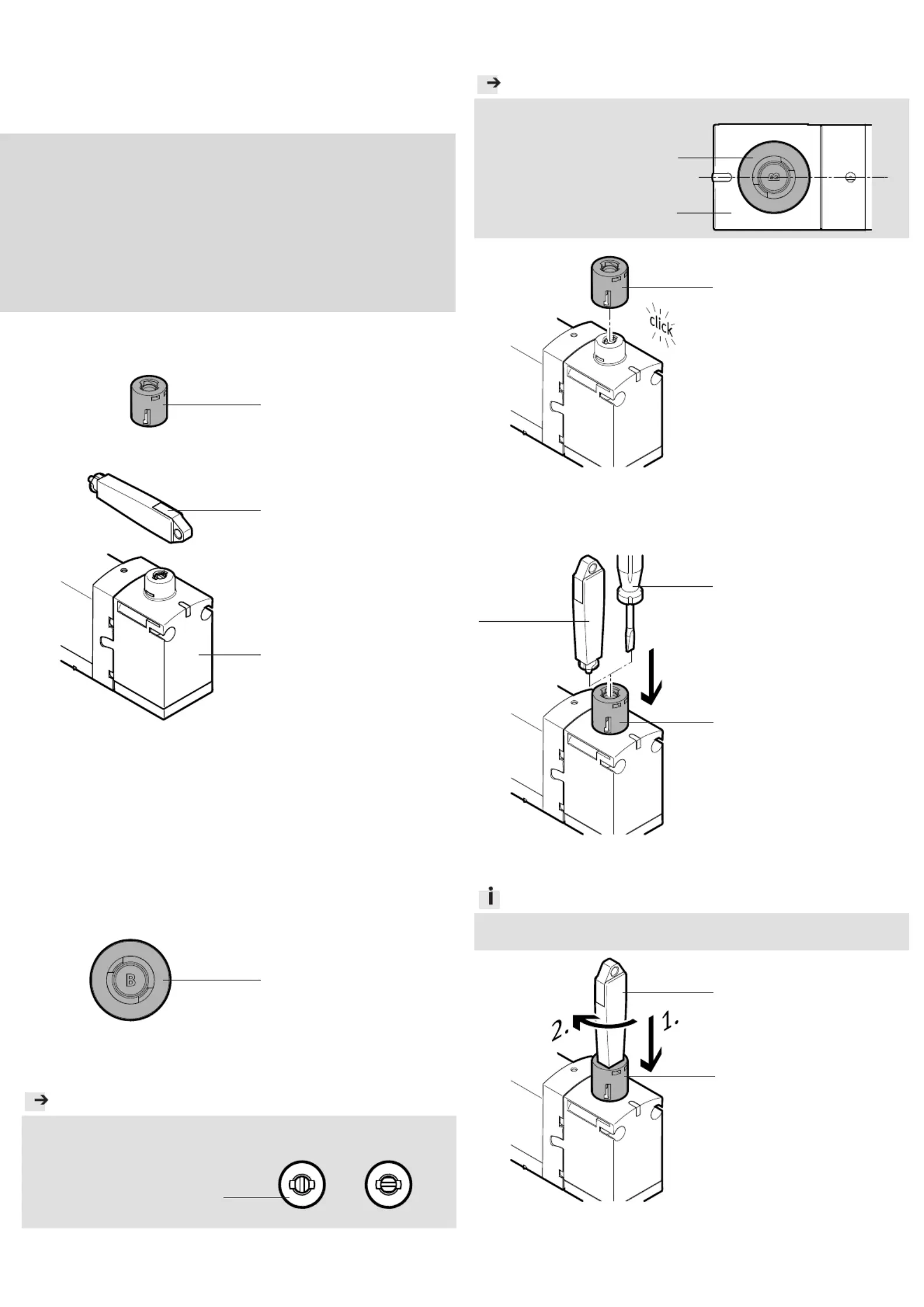

Montageanleitung (Original: de)
8048088
1511NH
†‡
Abdeckkappe
VAMC-B-S6-CTR
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Teileliste
18408d_1
1 Abdeckkappe
VAMC-B-S6-CTR
(10x)
Nicht im Lieferumfang:
18408d_2
Werkzeug zu 1:
2 Handhilfsbetätigung
AHB-MEB-B
(1x)
13119d_3
3 Magnetventil (1x)
z. B. VSVA-...-1T1L/-2AT1L
2. Bestimmungsgemäße Verwendung
Abdeckkappe VAMC-B-S6-CTR:
Manuelle tastende Betätigung des Magnetventils 3 ( Abschnitt 5a).
Manuelle rastende Betätigung des Magnetventils 3 ( Abschnitt 5b).
3. Vorhersehbare Fehlanwendung
Die Verwendung der Handhilfsbetätigung 2 ist nur zulässig bei Abdeckkap
-
pen 1 mit eingeprägtem Buchstaben B.
18408d_9
Abdeckkappe 1 prüfen.
4. Hinweise zur Montage
Hinweis
Funktionsstörung durch unsachgemäße Montage.
Druckluft vor Montagearbeiten abschalten.
Handhilfsbetätigung (A) vor
der Montage auf unbetätigt
stellen. unbetätigt betätigt
13119d_8
5. Montage
Hinweis
Funktionsstörung durch unsachgemäße Montage.
Buchstabe B der Abdeckkap-
pe 1 wie dargestellt ausrich-
ten.
Längsachse des Buchstaben B
liegt auf der Längsachse des
Magnetventils 3.
18408d_8
18408d_4
Abdeckkappe 1 wie darge-
stellt montiere ( Hin-
weis).
6. Betätigung
6a. Tastende Betätigung
18408d_6
Schraubendreher (B) oder
Handhilfsbetätigung 2 in
Pfeilrichtung bewegen.
6b. Rastende Betätigung
Info
Die rastende Betätigung des Magnetventils 3 ist nur mit der Handhilfsbetä-
tigung 2 möglich.
18408d_7
Handhilfsbetätigung 2 in
Pfeilrichtung bewegen
( 1.).
Handhilfsbetätigung 2 in
Pfeilrichtung um 90° drehen
( 2.).
1
3
A
1
2
1
2
1
1
3
2
B
1
Assembly instructions (Original: de)
8048088
1511NH
†‡
Cover cap
VAMC-B-S6-CTR
Festo SE & Co. KG
Postfach
73726 Esslingen
Germany
+49 711 347-0
www.festo.com
1. Parts list
18408d_1
1 Cover cap
VAMC-B-S6-CTR
(10x)
Not in scope of delivery:
18408d_2
Tool for 1:
2 Manual override
AHB-MEB-B
(1x)
13119d_3
3 Solenoid valve (1x)
e. g. VSVA-...-1T1L/-2AT1L
2. Intended use
Cover cap VAMC-B-S6-CTR:
Manual non-detenting actuation of the solenoid valve 3 ( section 5a).
Manual detenting actuation of the solenoid valve 3 ( section 5b).
3. Possible misuse
Usage of the manual override 2 is only permissible for cover caps 1 with
stamped letters B.
18408d_9
Check cover cap 1.
4. Notes on mounting
Note
Malfunction due to incorrect mounting.
Switch off compressed air before mounting work.
Set manual override (A) to
unactuated prior to mounting.
unactuated actuated
13119d_8
5. Mounting
Note
Malfunction due to incorrect mounting.
Align letter B of the cover
cap 1 as shown.
Longitudinal axis of the
letter B lies on the longitudinal
axis of the solenoid valve 3.
18408d_8
18408d_4
Mount cover cap 1 as
shown ( note).
6. Actuation
6a. Non-detenting actuation
18408d_6
Move screwdriver (B) or
manual override 2 in the
direction of the arrow.
6b. Detenting actuation
Information
Detenting actuation of the solenoid valve 3 is only possible with the manual
override 2.
18408d_7
Move manual override 2 in
the direction of the arrow
( 1.).
Turn manual override 2 90°
in the direction of the arrow
( 2.).
1
3
A
1
2
1
2
1
1
3
2
B
1
