PAML-CP/-MK-186
Sub-base/Module connector
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Assembly instructions
8161951
2021-10b
[8161953]
Translation of the original instructions
© 2021 all rights reserved to Festo SE & Co. KG
1 Applicable documents
All available documents for the product
è www.festo.com/sp.
2 Safety
2.1 Safety instructions
–Only use the product in its original condition without unauthorised modifica-
tions.
–Only use the product if it is in perfect technical condition.
–Take the weight of an individual device or a service unit into account.
Dependent on the design, a mounted service unit can weigh more than 100 kg.
–Under intended use the surface temperature may reach 60 °C. Allow the device
to cool down before working on it.
–Make sure the mounting surface is sufficiently strong for the maximum forces.
–Only use suitable mounting components.
–Mount the individual device or the service unit only on flat surfaces.
2.2 Intended use
–The sub-base PAML-CP serves as an adapter for the pneumatic connection and
for pipe mounting for in-line installation of service units.
–The module connector PAML-MK is used to connect two service units of the
same size.
2.3 Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can eval-
uate the work and detect dangers. Personnel must have the relevant mechanical
training.
3 Additional Information
–Accessories è www.festo.com/catalogue.

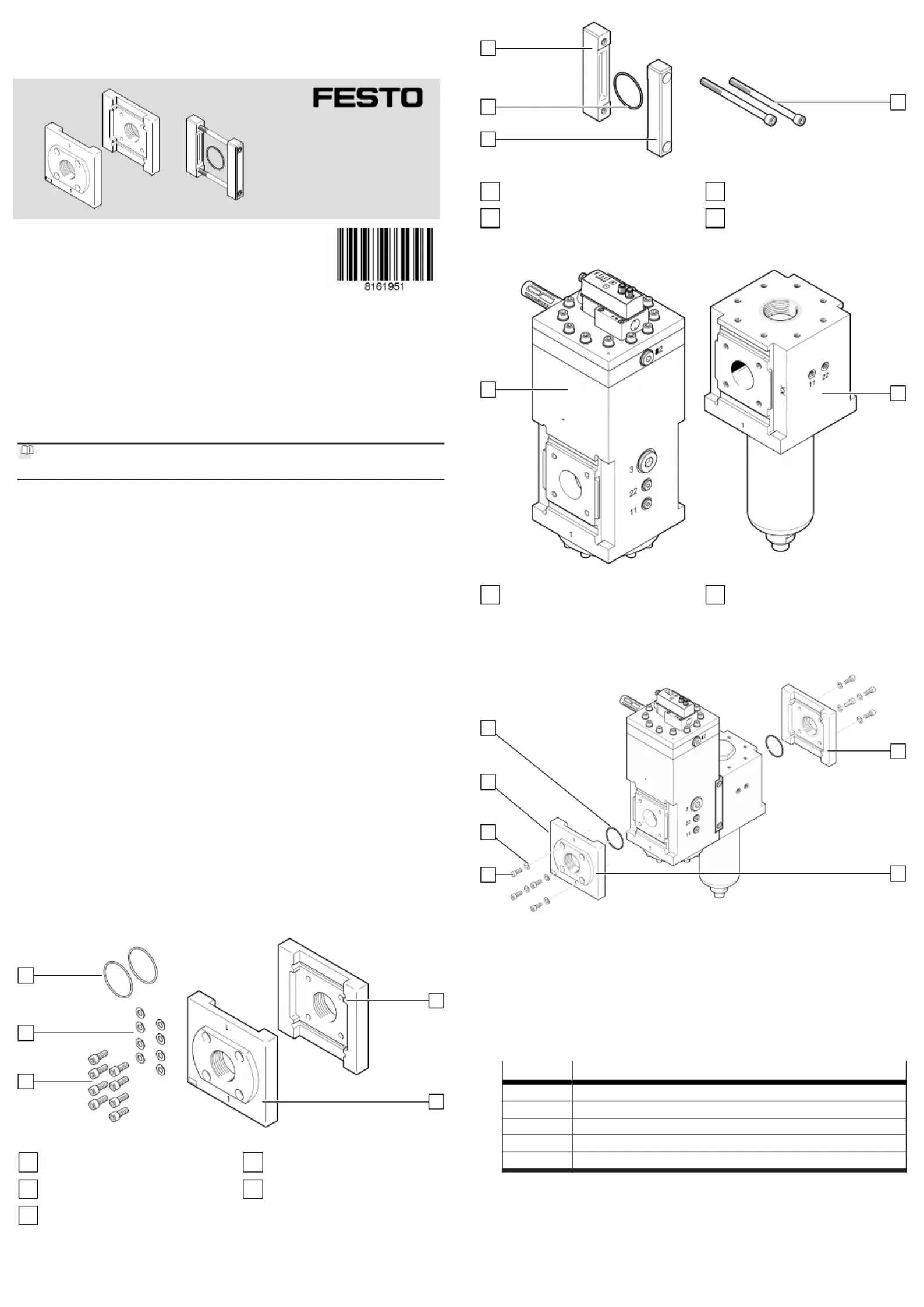

4 Product Range Overview
4.1 Scope of delivery
1
2
3
4
5
Fig. 1: Sub-base PAML-CP
1
Front plate (1x)
2
Rear plate (1x)
3
Screw (8x)
4
Washer (8x)
5
O-ring (2x)
6
7
8
9
Fig. 2: Module connector PAML-MK
6
Screw (2x)
7
Front plate (1x)
8
O-ring (1x)
9
Rear plate (1x)
4.2 Not in scope of delivery
10 11
Fig.3
10
Electrical pressure regulator (1x)
PREL-186
11
Micro filter (1x)
PFML-186
5 Assembly
5.1 Mounting the connecting plates PAML-CP
1
2
3
4
5
12
Fig.4
1. Orient the front plate and the rear plate so the stamp number on the1 2
sub-base corresponds with the stamp number on the housing (1 to 1 and 2 to
2) and the mounting thread for wall mounting points to the rear.aB
2. Insert the O-rings in the slots provided.5
3. Position the front plate and the rear plate .1 2
4. Fasten the front plate and the rear plate to the service unit using four1 2
screws and four washers . Tightening torque: 27 Nm ± 15% 3 4
5. Comply with the maximum screw-in depth for the pipe connection.
ISO 228 Max. screw-in depth [mm]
G1/2 12
G1 1/4 20
G1 1/2 22
G2 24
G2 1/2 26

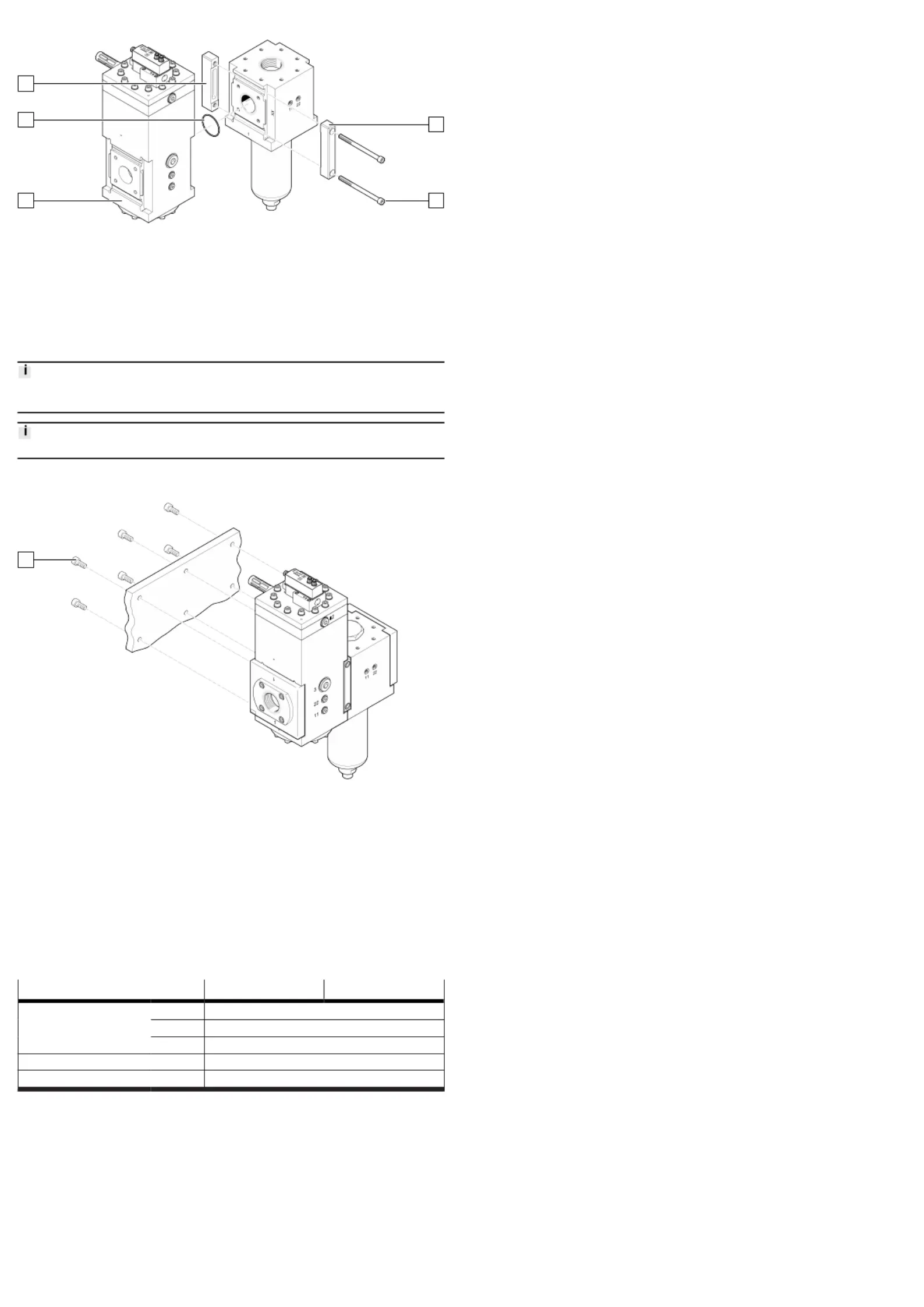

5.2 Assembly of the module connector PAML-MK
6
7
8
9
13
Fig.5
1. Note the flow direction from 1 to 2. The numbers on the product housingaC
serve as orientation.
2. Insert the retaining screws through the holes in the front plate .6 7
3. Place the seal between the service units.8
4. Place the front plate and the rear plate in the slots of the service units.7 9
5. Tighten the screws . Tightening torque: 40 Nm ± 25% 6
5.3 Wall mounting
The M12 threads on the sub-bases and module connectors can be used to mount
individual devices or service units on the wall or a machine frame.
The grid dimension width for distributor block PMBL-186-HP3 is 93 mm.
The grid dimension width between the sub-bases and module connectors is
186 mm as standard, and the hole spacing is 145 mm in height.
14
Fig.6
•Fasten all sub-bases and module connectors with two screws M12 each.aD
The screw-in depth must be at least 15 mm and maximum 18 mm. Maximum
tightening torque: 42 Nm
6 Disassembly
1. Depressurise the system.
2. Check the surface temperature of the device. If necessary, let the device cool
down.
3. Remove the existing service unit string.
7 Technical data
PAML -CP -MK
Operating pressure [MPa] 0 … 5
[bar] 0 … 50
[psi] 0 … 725
Temperature of medium [°C] +5 … +60
Ambient temperature [°C] +5 … +60
Tab. 1: Technical data
