Oldal 1/2

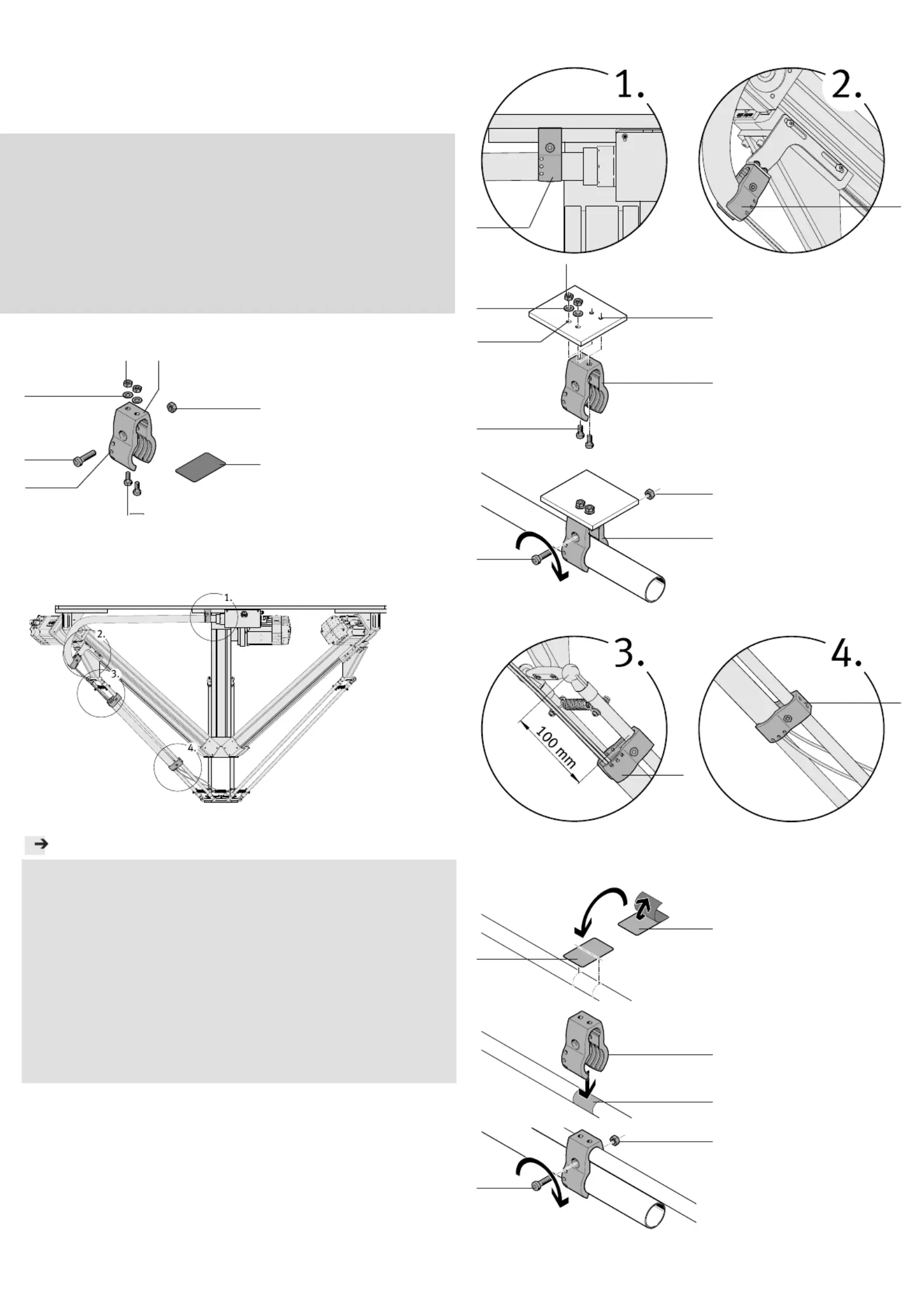

Montageanleitung (Original: de)
8003401
1205NH
†‡
Schlauchhalter
EAHM-E10-TH
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
1. Teileliste
17430d_1
Schlauchhalter
EAHM-E10-TH:
1 Halteklemme
2 Mutter M5
3 Klebematte
4 Schraube M4x10
5 Schraube M5x20
6 Unterlegscheibe
7 Mutter M4
(1x)
(1x)
(1x)
(2x)
(1x)
(2x)
(2x)
Bestimmungsgemäß dient der Schlauchhalter EAHM-E10-TH dazu Schutz-
schläuche MKG-23-PG-29 an der Stabkinematik EXPT zu befestigen.
2. Montagebeispiel an der Stabkinematik EXPT
17430d_2
Hinweis
Um die Bewegungsfreiheit der Stabkinematik nicht einzuschränken und den
Verschleiß der Versorgungsleitungen (Schläuche/elektrische Leitungen)
möglichst gering zu halten:
Wählen Sie die Position des Schlauchhalters und des Schutzschlauches
möglichst so, dass die Versorgungsleitungen die Bauteile der Stab-
kinematik während des Betriebs nicht berühren und die Bewegung nicht
behindern. Montieren Sie gegebenenfalls eine Zugentlastung wie folgt:
Die Bohrungen (A) dienen zur Befestigung von Kabelbindern (max. 3,5 mm
breit) zur Zugentlastung der Versorgungsleitungen.
Wählen Sie die Orientierung der Halteklemme 1 so, dass die
Bohrungen (A) auf der richtigen Seite sind, und nicht durch den
Schutzschlauch verdeckt werden ( Lupe 2. bis 4.).
3. Montage am Rahmen oder am Winkelbausatz EAHM-E10-AK...
17430d_3 17430d_4
17430d_7
Befestigen Sie die Halte-
klemme 1 mit den
Schrauben 4, z. B an den
dafür vorgesehene
Schnittstellen:
1. am Rahmen
– am Gewinde (B).
2. am Winkelbausatz
– an Durchgangsbohrung-
en (C) mit Unterlegschei-
ben 6 und den Muttern 7.
17430d_8
Klemmen Sie den Schutz-
schlauch mithilfe der
Schraube 5 und der
Mutter 2. Halten Sie das
zulässige Anziehdreh-
moment ein.
4. Montage an den Stabpaaren
17430d_5 17430d_6
Wählen Sie die Position auf dem Stab ( Hinweis).
Beachten Sie, dass der Abstand zu den Stabenden mind. 100 mm beträgt.
Markieren Sie die Position auf dem Stab.
17430d_9
Entfernen Sie die Klebefolie
von der Klebematte 3.
Kleben Sie die Klebe-
matte 3 auf die ermittelte
Position.
17430d_10
Positionieren Sie die
Halteklemme 1 auf der
Klebematte 3.
17430d_11
Klemmen Sie den Stab und
den Schlauch mithilfe der
Schraube 5 und der
Mutter 2. Halten Sie das
zulässige Anziehdreh-
moment ein.
2
6
3
4
5
4
1,2 Nm
_ 20 %
1
1
2
1
5
1
1
0,25 Nm
_ 20 %
5
2
1
3
3
3
A
C
B
1
0,25 Nm
_ 20 %
1
7
7
6

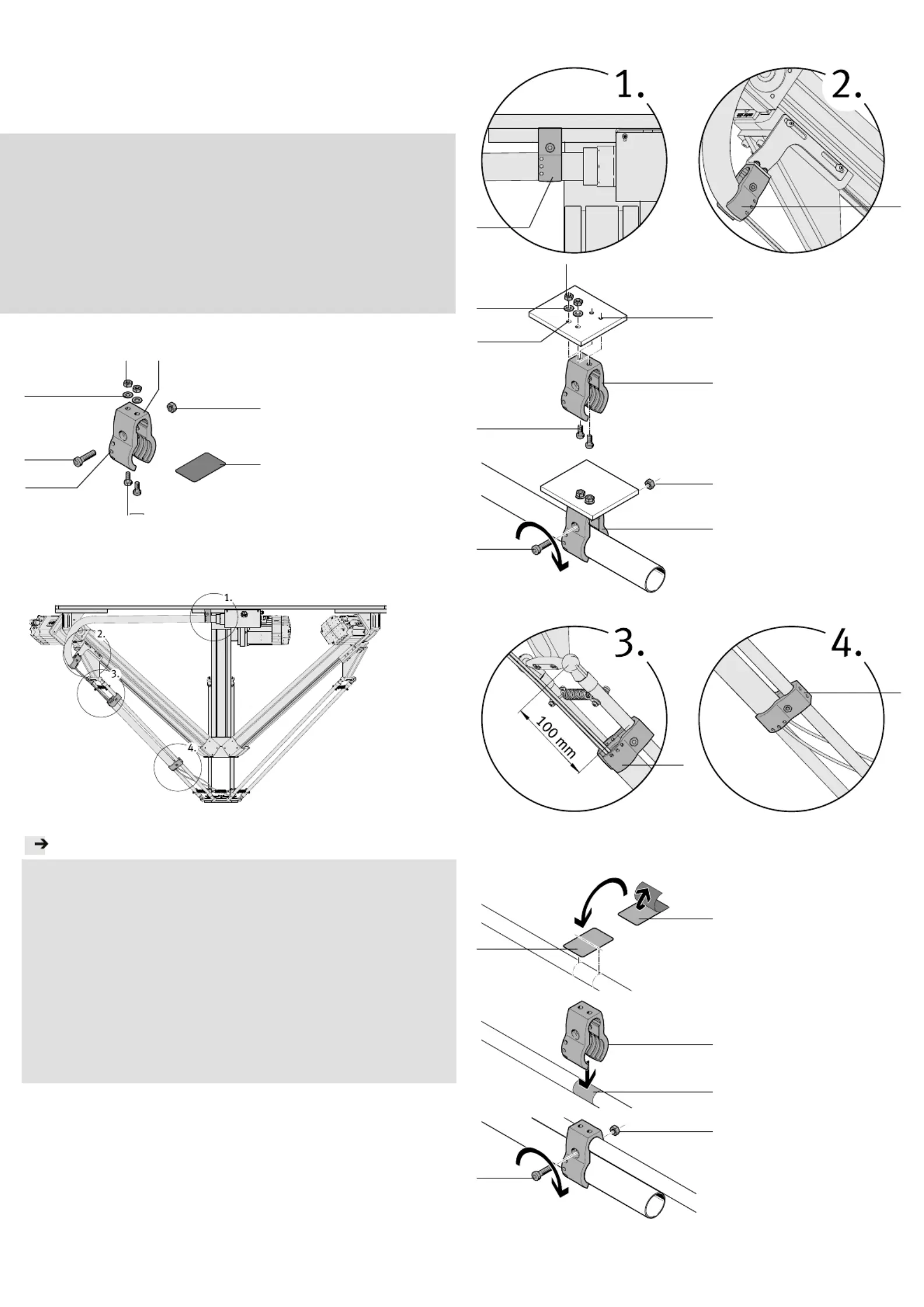

Assembly instructions (Original: de)
8003401
1205NH
†‡
Tubing holder
EAHM-E10-TH
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
1. Parts list
17430d_1
Tubing holder
EAHM-E10-TH:
1 retaining clip
2 Nut M5
3 Adhesive mat
4 M4x10 screw
5 M5x20 screw
6 Washer
7 Nut M4
(1x)
(1x)
(1x)
(2x)
(1x)
(2x)
(2x)
The tubing holder EAHM-E10-TH is intended for mounting protective conduit
MKG-23-PG-29 to the parallel kinematic system EXPT.
2. Typical installation on the parallel kinematic system EXPT
17430d_2
Note
To avoid limiting the freedom of movement of the parallel kinematic system
and keep wear on the supply lines (tubing/electric cables) as low as
possible:
•If possible, choose the position of the tubing holder and protective
conduit in such a way that the supply lines do not touch the components
of the parallel kinematic system during operation and do not hinder its
movement. If necessary, mount strain relief as follows:
The holes (A) are used to fasten cable binders (max. 3.5 mm wide) for strain
relief of the supply lines.
•Select the orientation of the retaining clip 1 so that the holes (A)
are on the correct side and not concealed by the protective conduit
(Î magnifying glass 2 to 4).
3. Mounting to the frame or angle kit EAHM-E10-AK...
17430d_3 17430d_4
17430d_7
•Fasten the retaining clip 1
with the screws 4, e.g. to
the intended interfaces:
1. to the frame
– to the thread (B).
2. to the angle kit
– to through-holes (C) with
washers 6 and nuts 7.
17430d_8
•Clamp the protective
conduit using the screw 5
and nut 2. Comply with the
permissible tightening
torque.
4. Mounting to the rod pairs
17430d_5 17430d_6
•Select the position on the rod (Î Note).
•Observe that the distance to the rod ends is at least 100 mm.
•Mark the position on the rod.
17430d_9
•Remove the adhesive
transparency from the
adhesive mat 3.
•Glue the adhesive mat 3 to
the determined position.
17430d_10
•Position the retaining
clip 1 on the adhesive
mat 3.
17430d_11
•Clamp the rod and tubing
using the screw 5 and
nut 2. Comply with the
permissible tightening
torque.
2
6
3
4
5
4
1.2 Nm
_ 20%
1
1
2
1
5
1
1
0.25 Nm
_ 20 %
5
2
1
3
3
3
A
C
B
1
0.25 Nm
_ 20%
1
7
7
6
