HSW-ISO Installation Instructions
Track rail 72 x 75 mm
1. Ceiling substructure for track rail and installation of the track rail:
The track rail must be bolted over its entire length (including the stacking track area) to a correctly
aligned, horizontal (longitudinally and transversely) substructure (e.g. DORMA substructure system).The
substructure should be designed to accommodate the total weight of all the panels both in the stacking
area and in the partition section.
The fixing point intervals for mounting the track rail to the substructure should be approx. 300 mm
along the straight sections and approx. 100 mm in the stacking area.
Caution: All the track joints must be provided with connection pins (a) in order to ensure a flush
transition between the track sections and thus smooth sliding panel operation. (Fig. 1)
a

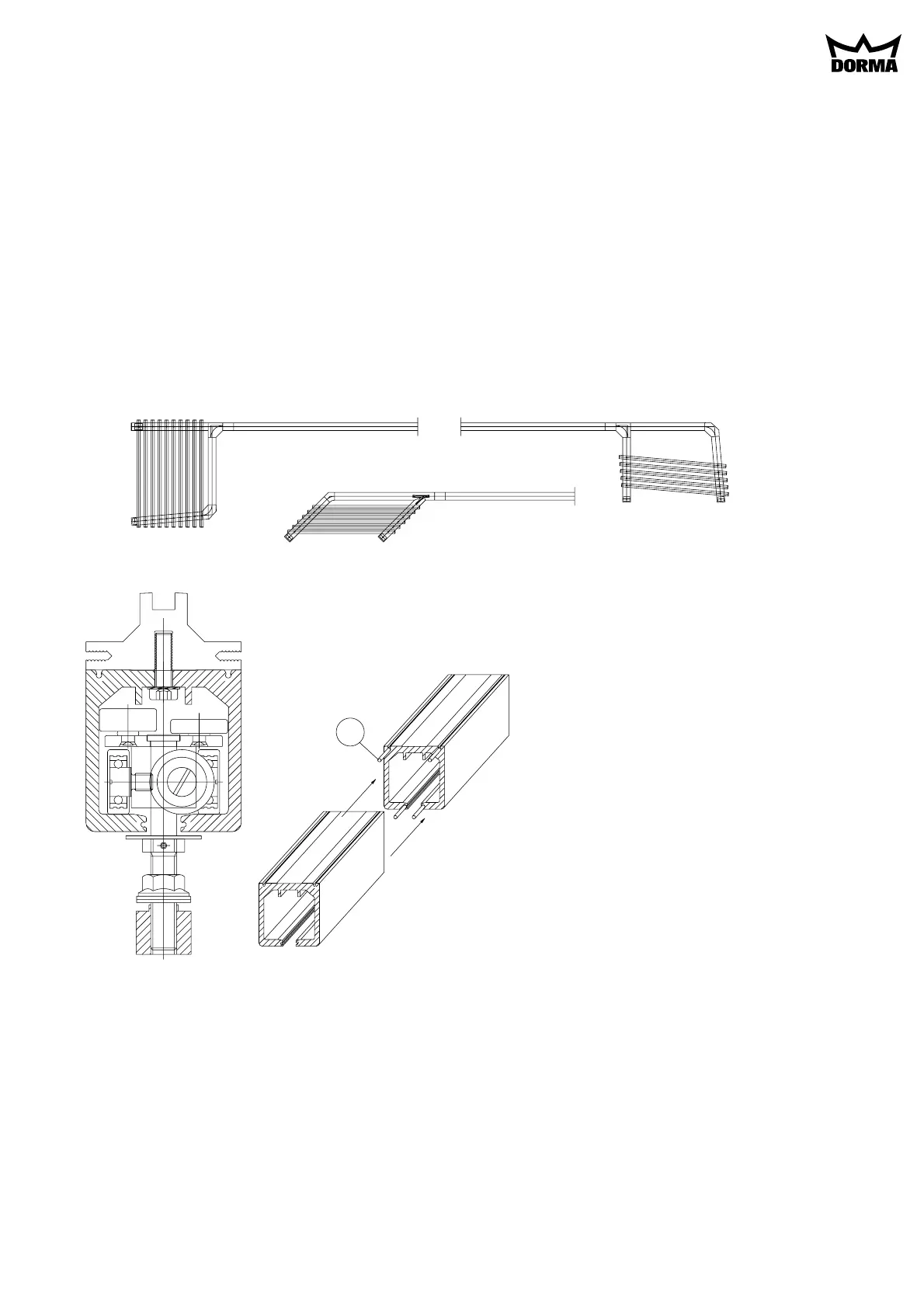

Fig. 1
2. Preparing the floor (Fig. 2):
The floor must be smooth and continuous to ensure full-facial contact with the bottom seal.
A lip should also be provided to repel driving wet.
DORMA-Glas 800.52.121.6.32 Stand/Issue 01/03 Seite/Page 1/10
DORMA-Glas 800.52.121.6.32 Stand/Issue 01/03 Seite/Page 2/10
Fig. 2
3. Glazing:
The aluminium frame is supplied ready assembled and surface treated.
In performing the glazing work, ensure compliance with the instructions and guidelines of the double
glazing manufacturer and especially the padding instructions for fitting the sealed units in the frames.
4. Installing the sliding panels:
Slide the complete panel with track rollers into the track in accordance with the required panel
sequence and guide roller arrangement (Fig. 3) through the gap filled by the maintenance end piece.
A
a
B
a
Fig. 3
DORMA-Glas 800.52.121.6.32 Stand/Issue 01/03 Seite/Page 3/10
4.1 Aligning the panel height (Fig. 4):
The height of the panels must be aligned to create an 8 mm clearance between the floor and the bottom
door rail with the partition closed.
Ensure that the top clearance is 33 mm ± 5.
To adjust the height of the panels, loosen nut (b) and adjust the height via nut (a) (using a 17 mm
open-jaw wrench).
Caution!
The set screw (c) must be loosened prior to adjustment as otherwise the pin in nut (a) will shear off.
Counter-clockwise rotation = more floor clearance
Clockwise rotation = less floor clearance
a
b
c
Fig. 4
4 mm
4.2 Aligning the carrier clearances:
Slightly tighten nut (b), bring the panel into the stacking area, loosen nut (b) and set screw (c) and align
the panel in the stacking area. Re-tighten nut (b) and lock with M10 set screw (using 5 mm Allan key).
Nut (a) can only be used to adjust the height.
If additional height or lateral alignment is necessary, proceed as follows:
Loosen M5 set screws at top brush profile (use 2.5 mm Allan key) and then remove profile with brush
seal.
Loosen M10 set screw (c) with 5 mm Allan key, adjust nuts (a) and (b) and then retighten. Tighten M10
set screw and insert top brush profile. Align profile and secure with M5 set screws.
