Fin is engineered for easy assembly. Carefully follow this procedure to
prevent any damage.
Placement and Maintenance
Fin is designed for indoor use on level floors. Clean glass with glass
cleaner, and steel parts and wood veneer with a moist cloth.
Step 1
Unpack and Identify
Unpack and identify the components at left. The assembly workspace
should be a non-marring surface such as carpet. For missing hardware
pieces, please contact BDI Customer Service at customerservice@
bdiusa.com. For all other concerns, please contact your BDI Retailer.
Step 2
Install legs
Wood direction/orientation is critical.
After locating the “BOTTOM SIDE” label on wood base, attach Legs (I) to
bottom side with Cap Screw (E) using the 4mm Hex Driver (A) and then
snap in . Glides (G) Install Glass Support Tube (H) to top edge of wood
part using the 4mm Hex Driver (A).
NOTE: The Glass Support Tubes have a small set screw just below the
open end.
Component List
Designed by Cristian Wicha.
These distinctive product configurations are protected by US and international
patents, trade dress, and/or copyright laws.
BDI is trademark of Becker Designed, Inc.
All rights reserved. ©2010, BDI
Made in China. 07012010v411061110REV
a s s e m b l y i n s t r u c t i o n s
bdiusa bdiusa.com customerservice@ .com
B - Phillips Screwdriver
x 1
D - Wood Base x 1
E - Cap Screw x 6
G - Glide x 3
F - Leg x 3
J - Glass Shelf x 1
M - Glass Top x 1
E
H
F
G
G
E
A
A
F
F
K - Set Screw x 3
Pre-installed
in Glass Support
Tubes (H)
Fin
1106 1110 and
A - 4mm Hex Driver
x 1
C - 2mm Hex Driver
with Ball End
x 1
I - Plastic Set Screw for
Glass Shelf
x 3
H - Glass Support Tube
x 3
Glass Support Tubes
have Set Screw (K)
just below open end.
2
assembly instructions
bdiusa bdiusa.com customerservice@ .com

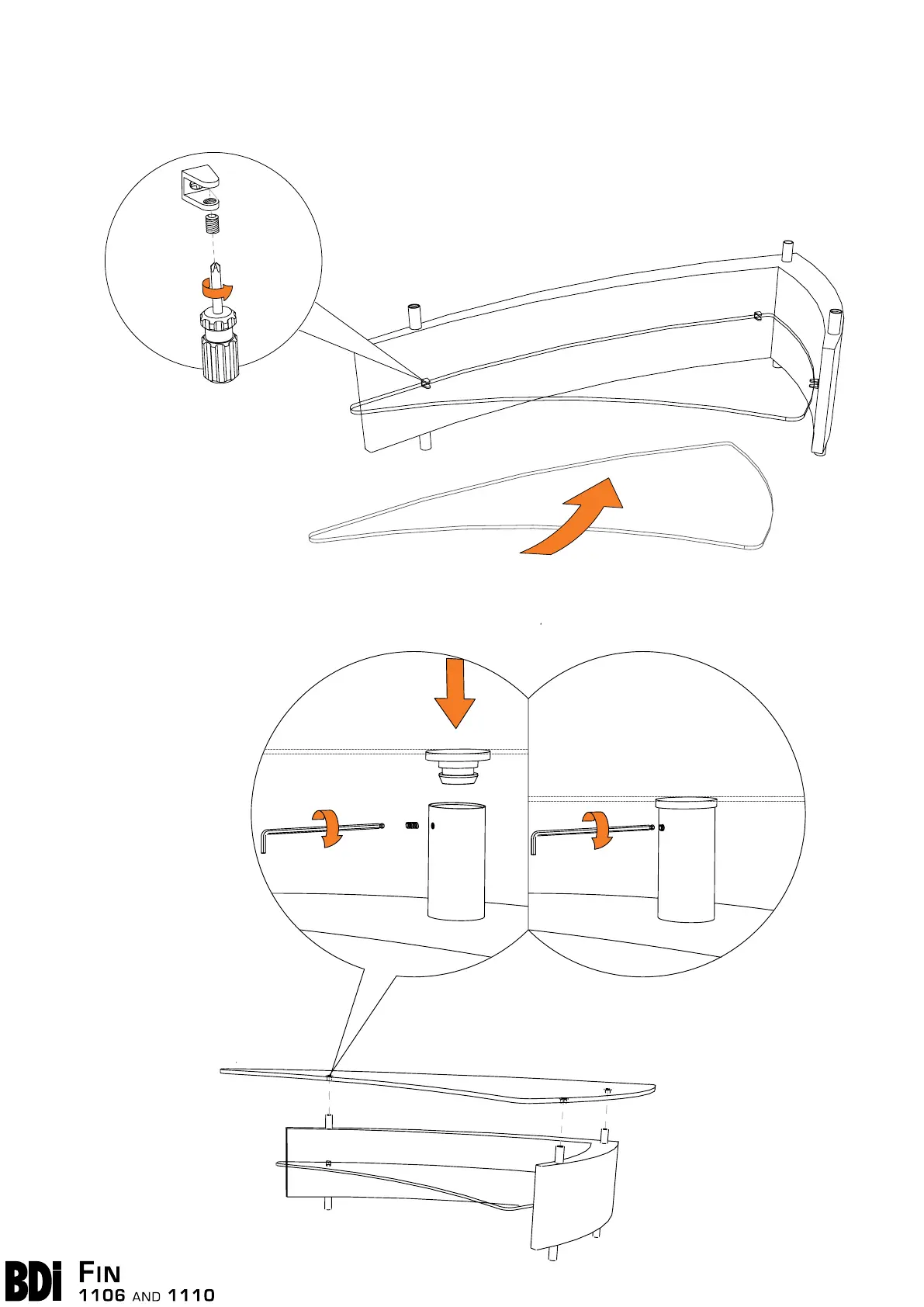

Step 3
Install shelf.
Using the , install with Phillips Screwdriver (B) Glass Shelf (J) Plastic
Screws (I) to the pre-installed shelf supports as shown below.
Step 4
Install table top.
Using the and , install 2mm Hex Driver (C) Set Screw (K) Table Top (M)
as shown below.
J
B
I
C K
M
H
