I N S TA L L AT I O N I N S T R U C T I O N S

99-3028S

Attention! With the key out of the ignition,

disconnect the negative battery terminal

before installing this product. Ensure that all

installation connections are secure before

cycling the ignition to test this product.

KIT FEATURES

• ISO DIN radio provision with pocket

• ISO DDIN radio provision

• Painted silver to match the factory ﬁnish

• Repurposes the factory climate knobs for a factory look and feel

• Includes an Axxess interface, wiring harness, and antenna adapter

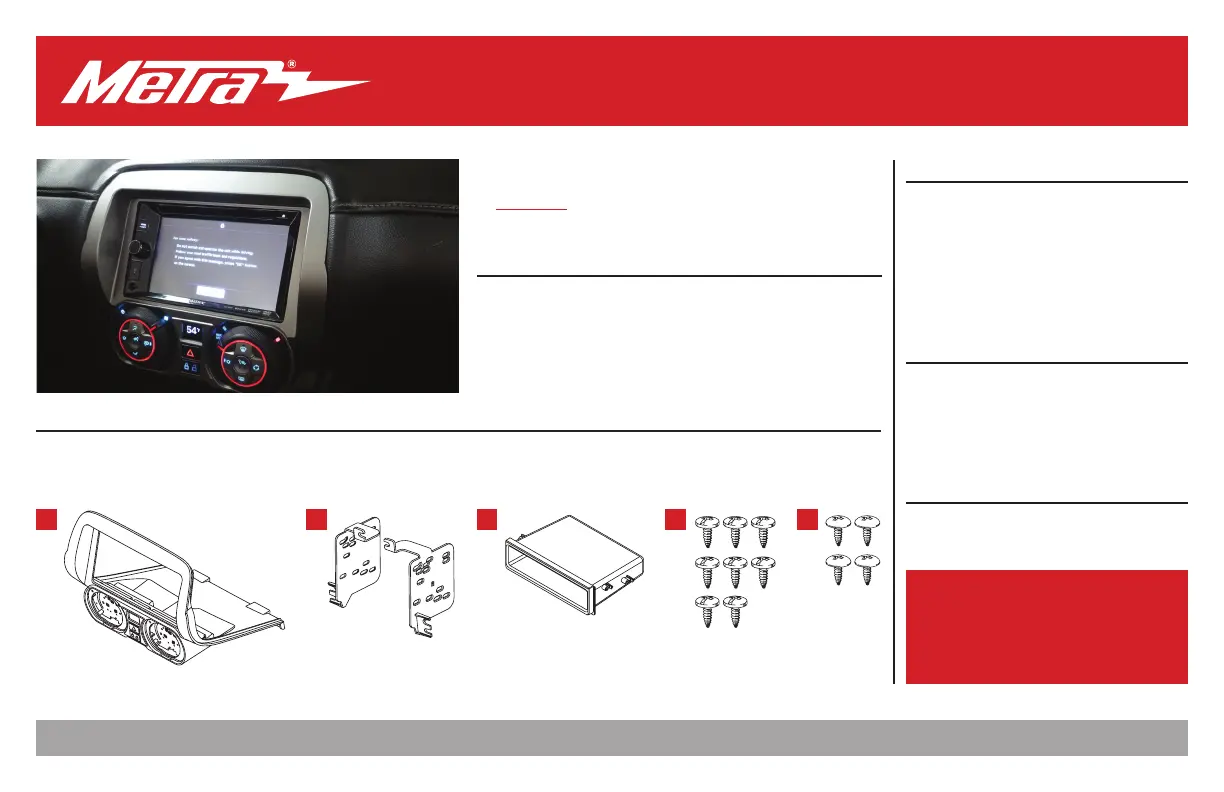

KIT COMPONENTS

• A) Radio trim panel (with preassembled circuit board) • B) Radio brackets

• C) Pocket • D) #4 x 3/8” Phillips pan-head screws (8)

• E) #8 x 3/8” Phillips truss-head screws (4) • F) Axxess interface and wiring (not shown) • G) Antenna adapter (not shown)

TOOLS REQUIRED

• Panel removal tool • Phillips #1 screwdriver

• Phillips #2 screwdriver • 9/32” socket wrench

• T-20 Torx screwdriver • Cutting tool

TABLE OF CONTENTS

Dash Disassembly ...............................................2-3

Kit Preparation ................................................... 4-7

Kit Assembly

–ISO DIN radio provision with pocket ..................8

–ISO DDIN radio provision .....................................8

Axxess Interface Installation ............................9-19

Final Assembly ......................................................15

WIRING & ANTENNA CONNECTIONS

Wiring Harness: Axxess interface included

Antenna Adapter: Included with kit

Steering wheel control interface: Included with kit

Backup camera retention: BACKUPCAM-2 (sold sep.)

Personalization Menu LCD: AX-LCD (sold sep.)

A B C D E

Chevrolet Camaro 2010-2015

Visit for more detailed information about the product and up-to-date vehicle MetraOnline.com

speciﬁc applications

386.257.1187

MetraOnline.com

For vehicles without UMQ gauge panel,

unsnap and remove shifter trim panel

and skip to step 8.

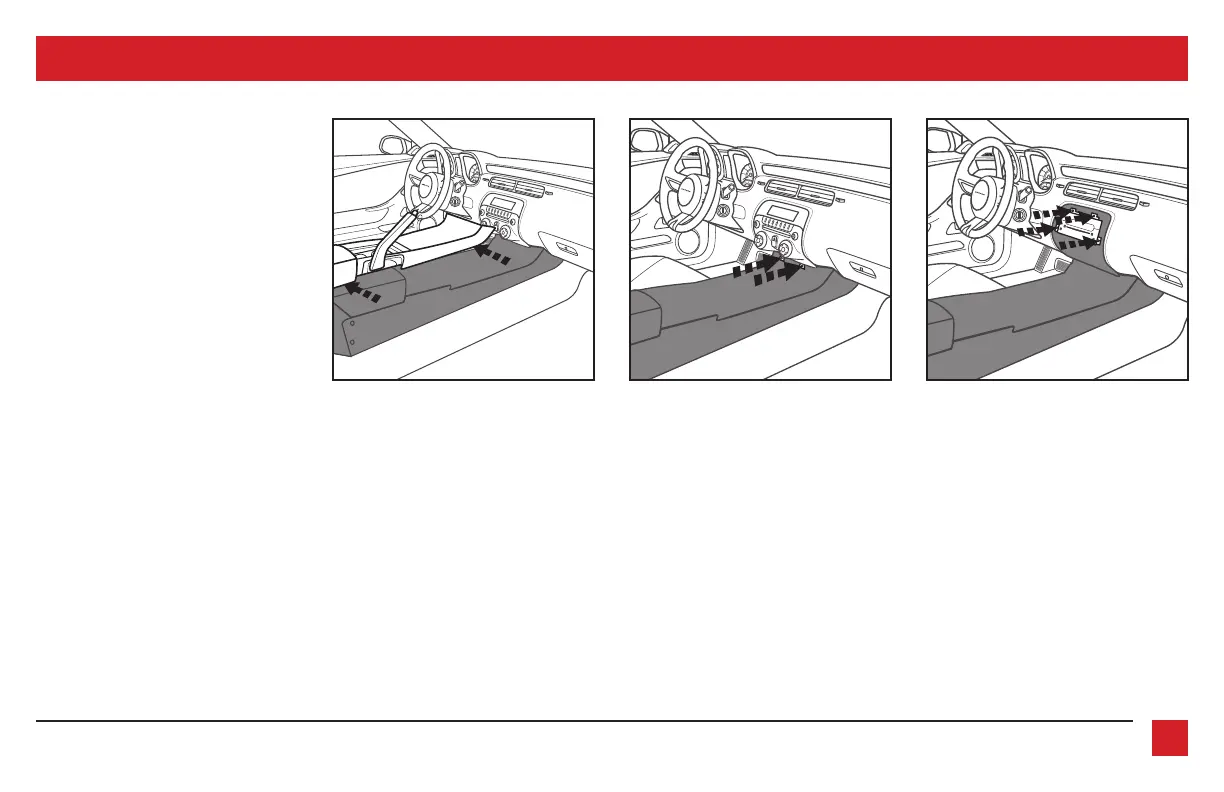

1. Unclip and remove the (2) side trim

panels running the length of the center

console. (Figure A)

2. Remove (1) Phillips screw from each

side of the front of the center console.

(Figure B)

3. Remove (2) Phillips screws per side

from the cover on the back of the center

console then unclip and remove the

cover. (Figure C)

(Figure D)(Figure A)

(Figure E)(Figure B)

(Figure F)(Figure C)

180

70 9

180

200

320

300

100

70 9

180

200

320

100

DASH DISASSEMBLY

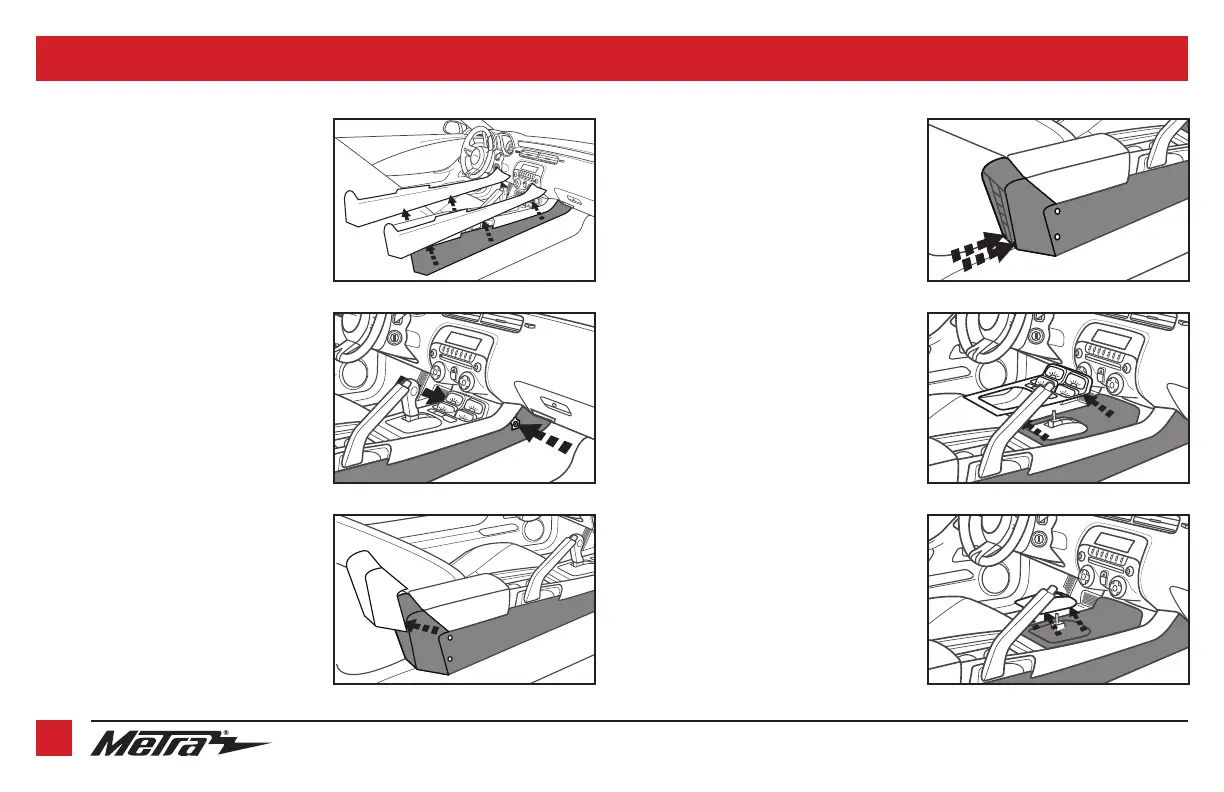

4. Remove (2) Phillips screws exposed

under the cover on the back of console.

(Figure D)

5. Remove gauge cluster/trim panel

around shifter. (Figure E)

6. Auto transmission vehicles only:

Remove one T-20 Torx screw from the

front of the shifter, and then remove

the knob and shifter surround panel.

(Figure F)

Continue onto next page

REV. 1/30/23 INST99-3028S 3

(Figure G) (Figure H) (Figure I)

DASH DISASSEMBLY (CONT.)

7. Remove (4) Phillips screws now

exposed, and then lift up on the rear

of the center console. Slide toward

the back of the vehicle then unclip

and remove the entire center console.

(Figure G)

8. Remove (2) 9/32” screws securing the

climate control/radio trim panel and

remove. (Figure H)

9. Remove (4) 9/32” screws securing the

radio chassis, and then remove.

(Figure I)

Continue to Kit Preparation
