2ENGLISH
INSTALLATION INSTRUCTIONS
WARNING!
WARNING!
Conversion to undercounter installation
must be handled by a professional techni-
cian or service engineer only!
Make sure that hoses and main cable are
not kinked or squashed.
Make sure not to have uneven ooring
inside the furniture recess!

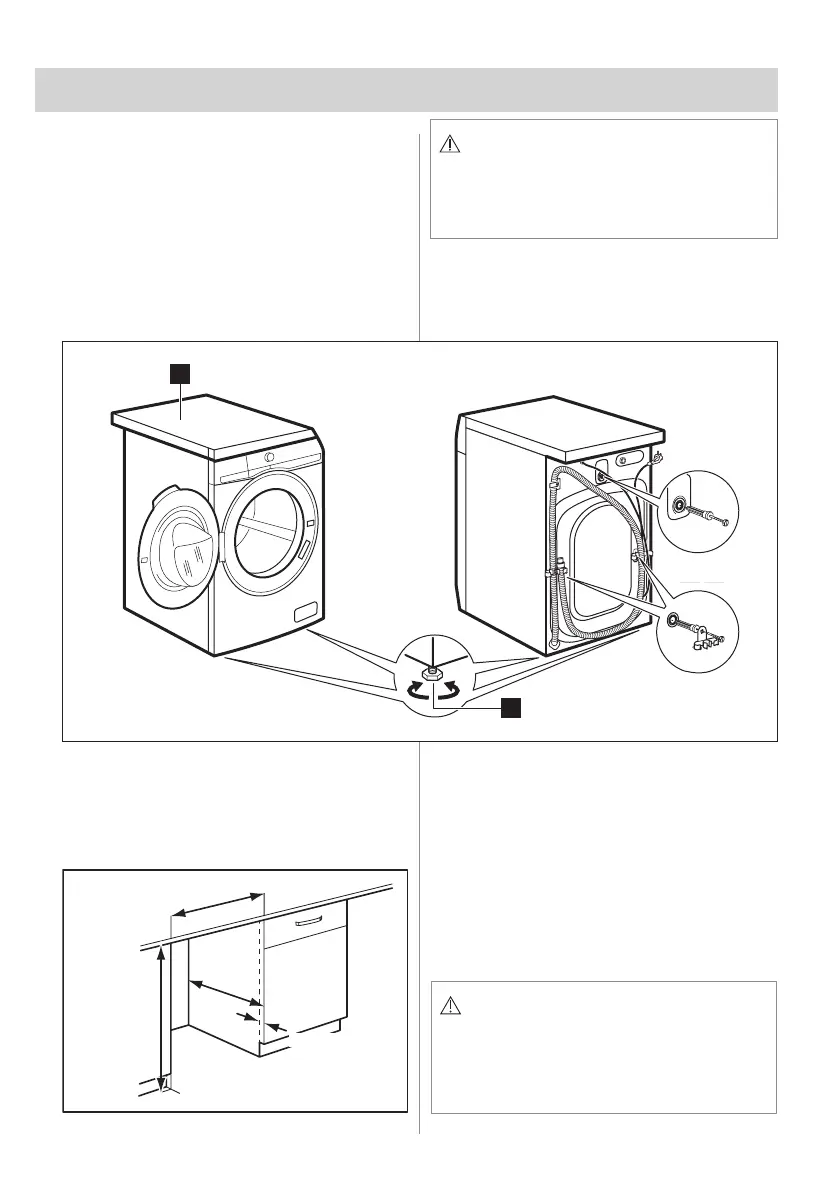

1.1 Appliance overview
Your washing machine can be adapted to
undercounter installation by using undercoun-
ter panel installation kit Model denomination
E4WP31 9029801843 Part Code .
1
6
2
1.2 Built-in dimensions
This appliance has been designed to be built
into the kitchen furniture or undercounter
installation, with visible front of the machine. Before proceeding with appliance building in,
bring it near the recess and preset the
inlet hose, the drain hose and the mains
cable. Adjust the height of the feet to the
minimum in order to prepare the appliance to
be inserted into your furniture recess.
Verify your machine model compatibility
through internet site on Consumable & Acces-
sories session, by inserting PNC or model
denomination prior using the kit!
600 mm
min.
820 mm
min.
min.
560 mm
16-22 mm
EN
The recess should have the dimensions
shown in this picture (il.2).
il.1
il.2
3ENGLISH
1.3 Installation Instructions
1.3.A
Tools needed: Electrical screwdriver with
Cross, Torx T20 & Hexagonal 7, 8 mm bits
• To install the kit please remove the origi-
nal worktop by unscrewing the two
back top fastening screws located left
and right side on the machine back.
• Use a screwdriver with cross (or hexago-
nal 8mm) bit.
• Save the 2 screws removed as they will
be reused afterwards.
• Slide the Worktop towards the back to
disengage it from front fastening. Store
the original worktop for any future reuse,
if the case.
• Open the conversion kit package to ac-
cess to the at steel metal panel.
• Please unscrew and remove the 2 front
screws highlighted by arrow.
• Remove the hexagonal head screws that
hold facia panel on LH & RH front side,
using a 7 mm bit.

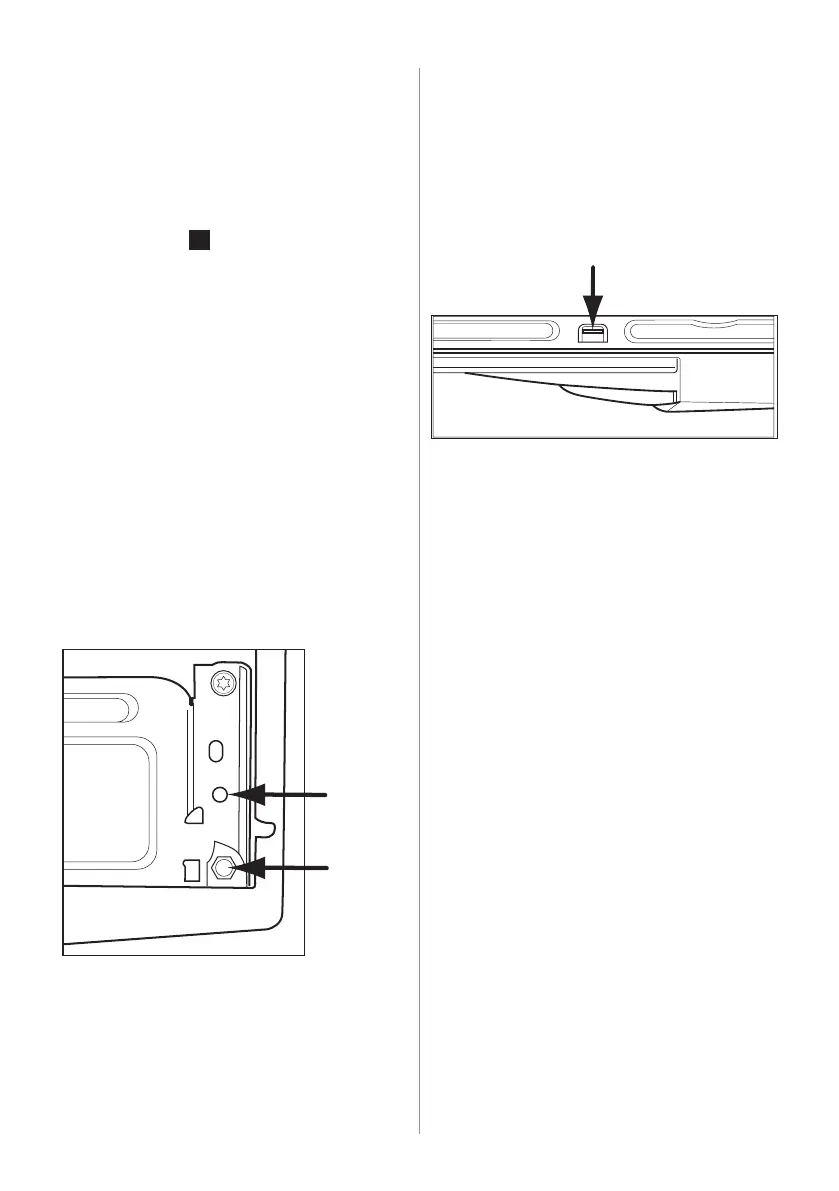

• Unsnap the highlighted facia panel hook
(il.4). Facia panel can go in ajar condi-
tion.
• Seal assembly between facia panel and
front beam.
1.3.B
1.3.C
RH+LH
Hex 7 mm
1
• Take the grey shaped rubber seal from
kit, position it between facia panel hook
and RH machine side, with three shape
on the bottom (il.5).
• Re-snap the facia panel hook, re-use the
7 mm hexagonal head screws on LH &
RH side.
• The seal will be kept in position between
facia panel and top front beam (il.6).
• Take the metal worktop and assemble it
on machine by sliding it on the top of the
machine.
• Pay attention to insert the front middle
protruding rivet engaging it inside own
slot on machine front beam!
• Ensure that rubber facia panel rubber
seal is going underneath metal panel
anged prole!
• Push the metal top towards the machine
front, such to have the protruding back
ears going in contact with machine
cabinet back.
• Reuse the 2 original screws of which at
point 1.3.A, to x the metal worktop on
the back (il.7).
1.3.D
il.3
il.4
Hook
