Oldal 1/14

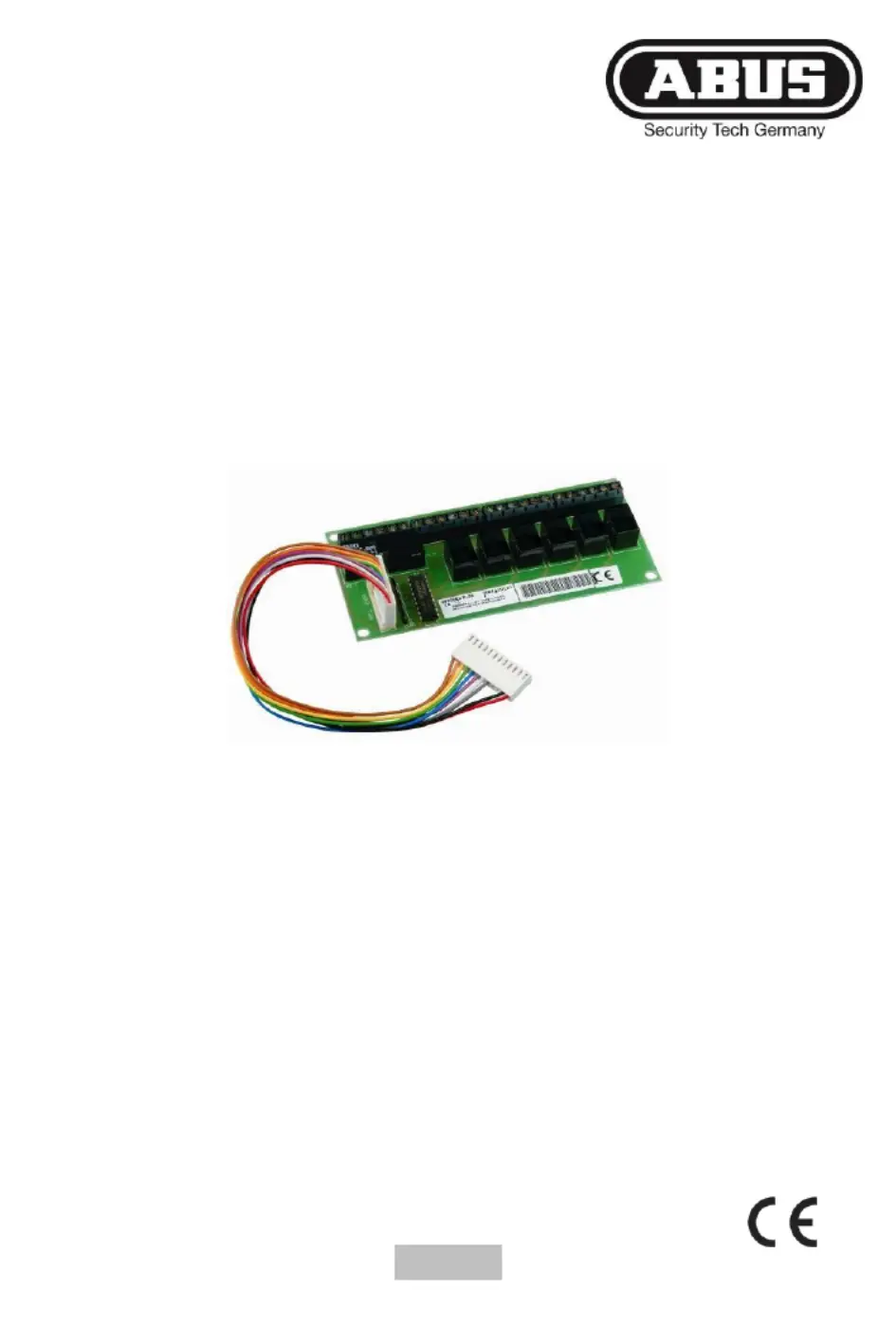

Relaisplatine 8-fach
für Terxon SX / MX X / L
Installationsanleitung
Relay board (8x)
Installation Instructions (UK) 4...............................................................................
Carte relais 8 fois
Instructions d’installation ( ) FR ............................................................................. 6
Relaisprintplaat 8-voudig
Installatie-instructies (NL).................................................................................... 8
Relæprintkort 8-dobbelt
Installationsvejledning (DK) ............................................................................... 10
Scheda relè 8 x
Istruzioni per l’installazione (I) ........................................................................... 12
AZ4140
1184721X
2
1. Merkmale
Das 8-fach Relaismodul ist eine Erweiterungskomponente für die
Alarmzentralen Terxon SX erxon MX erxon LX. Durch , T und T
Einsatz des Moduls stehen Ihnen zusätzlich 8 Relaisausgänge zur
Verfügung. Die zusätzlichen Transistorausgänge der Zentrale
werden dabei belegt.
Weitere Informationen erhalten Sie in den Installationsanleitungen
der Zentralen.
2. Übersicht
Fig. 1
1 - 8-fach Relaisplatine
2 - Hauptplatine Terxon SX X /M
3 - Verbindungskabel
4 - Anschluss für zusätzliche Transistorausgänge
Fig. 2:
2
3
4
1
3
3. Installation
1. Setzen Sie die Alarmzentrale in den spannungslosen
Zustand.
2. Für Terxon SX X erbindungskabel mit 2 Steckern): /M (V
Verbinden Sie den 10-poligen Stecker des mitgelieferten
Verbindungskabels mit der Relaisplatine. Verbinden Sie
anschließend das Verbindungskabel (12-poliger Stecker) mit
der Anschlussleiste für die zusätzlichen Transistorausgänge
(weitere Informationen siehe Installationsanleitung Terxon
SX X). Stecker und Anschlussleiste rasten durch leichten /M
Druck ein. Der Stecker passt jeweils nur in einer Position
(Aufdruck auf Stecker und Anschlussleiste prüfen).
Für Terxon LX (Verbindungskabel mit 1 Stecker):
Verbinden Sie den 10-poligen Stecker des mitgelieferten
Verbindungskabels mit der Relaisplatine. Die losen Adern
auf der anderen Seite verdrahten Sie jeweils mit einem der
verfügbaren Transistorausgänge der Zentrale (weitere
Informationen siehe Installationsanleitung Terxon LX).
3. Befestigen Sie die 4 mitgelieferten Plastikfüße an der
Unterseite der Relaisplatine in den 4 Ecklöchern.
4. Schließen Sie nun die Relaisausgänge je nach gewünschter
Schaltungsart NO (normal oen) oder NC (normal
geschlossen) auf der Relaisplatine an (FIG2).
5. Befestigen Sie die Relaisplatine an einer geeigneten Stelle
im Gehäuse der Alarmzentrale mittels des beigefügten
Befestigungsmaterials.
4. Technische Daten
Schaltausgänge
8 Relais NC/NO potentialfrei
Max. Schaltleistung
3 @ V DC A 24
